Guide étape par étape pour s'associer avec un développeur de technologie de batteries sodium-ion en Chine

Par Dany Huang, Ph.D. et Neil Zhao

Le lithium n'est pas un élément rare. Cependant, les réserves de lithium économiquement viables sont fortement concentrées : dans quelques salines d'Amérique du Sud, un ensemble de gisements de roche dure en Australie-Occidentale et des exploitations de saumure en Chine. Cette concentration géographique, combinée à la croissance exponentielle de la demande en batteries, a fait de la sécurité de la chaîne d'approvisionnement en lithium une préoccupation majeure pour les directions générales. Le sodium, quant à lui, est différent. Sixième élément le plus abondant de la croûte terrestre, il est présent dans l'eau de mer, le sel gemme et le carbonate de sodium. Son approvisionnement n'est pas limité par une zone géographique particulière. Une chimie de batterie basée sur le sodium plutôt que sur le lithium permet non seulement de réduire les coûts, mais aussi de présenter un profil de risque d'approvisionnement fondamentalement différent.

Batterie sodium-ion contre batterie lithium-ion

Les batteries sodium-ion sont passées du statut de curiosité académique à celui de réalité industrielle plus rapidement que presque tous les observateurs ne l'avaient prédit il y a cinq ans.TOB NOUVELLE ÉNERGIE figure parmi les entreprises chinoises de batteries et les fournisseurs d'équipements qui soutiennent désormaisdéveloppement des cellules à ions sodium Grâce à des équipements pilotes dédiés, des chaînes d'approvisionnement en matériaux et une expertise en ingénierie des procédés, et forts de vingt ans d'expérience dans la fabrication de batteries lithium-ion, nous accélérons le développement d'une nouvelle chimie. Ce guide s'adresse aux entreprises qui ont intégré les batteries sodium-ion à leur stratégie et qui souhaitent concrétiser ce choix par un partenariat de fabrication.

Phase 1 : Pourquoi les ions sodium maintenant

Trois forces indépendantes ont convergé pour faire passer les batteries sodium-ion du laboratoire à l'usine.

Le choc des prix du lithium entre 2021 et 2022 – lorsque le prix du carbonate de lithium est passé de 7 000 $ à plus de 80 000 $ la tonne – a durablement modifié la perception des risques dans le secteur des batteries. Même après le repli des prix, la vulnérabilité structurelle d'une chaîne d'approvisionnement basée sur une seule chimie a été mise en évidence. La valeur stratégique des batteries sodium-ion ne réside pas dans leur prix systématiquement inférieur à celui des batteries lithium-ion. Elle réside plutôt dans le fait que, lorsque l'offre de lithium est limitée – par la géographie, les capacités de traitement ou la géopolitique –, une chimie alternative adaptable peut absorber une demande qui, autrement, resterait insatisfaite.

La maturité technologique a franchi un cap. Jusqu'en 2020 environ, les cellules sodium-ion peinaient à atteindre la durée de vie et la densité énergétique nécessaires aux applications commerciales. Ces trois dernières années ont changé la donne. Les cathodes à oxydes stratifiés atteignent désormais 3 000 à 5 000 cycles. Les anodes en carbone dur ont amélioré le rendement coulombique du premier cycle, le faisant passer d'environ 70 % à 85-90 % – toujours inférieur aux plus de 90 % du graphite, mais dans la plage où la rentabilité du système est assurée. La densité énergétique des cellules complètes a atteint 140 à 160 wattheures par kilogramme – inférieure aux 160-180 wattheures des cellules LFP et aux 200-260 wattheures des cellules NMC, mais suffisante pour le stockage stationnaire, les véhicules électriques à basse vitesse, les deux-roues et l'alimentation de secours – des applications où le coût par kilowattheure, et non la densité énergétique par kilogramme, est le critère déterminant.

La chaîne d'approvisionnement chinoise en ions sodium s'est mise en place à une vitesse remarquable. Synthèse du précurseur de cathode,carbone dur production,Électrolyte NaPF₆ Les équipements de fabrication et de production de cellules sont tous disponibles auprès de fournisseurs chinois, car plus de 80 % des équipements utilisés pour la fabrication de batteries lithium-ion peuvent être adaptés à la production de batteries sodium-ion moyennant des modifications minimes. La chaîne d'approvisionnement qui a nécessité deux décennies de développement pour les batteries lithium-ion a été reproduite pour les batteries sodium-ion en cinq ans environ, grâce à des fournisseurs intégrés comme TOB NEW ENERGY qui fournissent à la fois les matériaux et les équipements de production dans le cadre d'une relation d'approvisionnement unique. Pour les fabricants internationaux de batteries, s'associer à un développeur de batteries sodium-ion basé en Chine leur permet d'accéder à cette infrastructure.

Phase 2 : En quoi les ions sodium diffèrent-ils des ions lithium ?

Les batteries sodium-ion et lithium-ion partagent le même principe de fonctionnement : l’intercalation d’ions entre la cathode et l’anode, selon un mécanisme dit « à bascule ». Tous les concepts – plage de tension, capacité, capacité de charge/décharge rapide, durée de vie – sont directement transposables de l’ingénierie des batteries lithium-ion. Le savoir-faire est transposable, contrairement aux matériaux utilisés.

L'ion sodium possède un rayon de 1,02 angströms, soit 34 % de plus que l'ion lithium (0,76 angström). Cette différence de taille influence tous les choix de matériaux. Les matériaux de la cathode doivent pouvoir accueillir l'ion sodium, plus volumineux, dans leur structure cristalline, ce qui privilégie les oxydes lamellaires à espacement intercouche plus important et les analogues du bleu de Prusse à structure ouverte. L'anode doit être en carbone dur et non en graphite, car les ions sodium, contrairement aux ions lithium, ne peuvent pas s'intercaler dans les étroits espaces intercouches du graphite. Le carbone dur stocke le sodium par une combinaison d'adsorption dans les nanopores et d'intercalation dans les domaines de graphène désordonnés ; un mécanisme fondamentalement différent, avec des paramètres d'optimisation tout aussi différents.

L'électrolyte utilise du NaPF₆ à la place du LiPF₆ dans des mélanges de solvants carbonatés similaires. Le savoir-faire en matière d'ingénierie des solvants est transférable. En revanche, la chaîne d'approvisionnement en sels reste différente : la capacité de production de NaPF₆ est actuellement dix fois inférieure à celle de LiPF₆, même si des progrès sont en cours pour augmenter les volumes de production des cellules sodium-ion.

Ces différences impliquent que l'expérience acquise dans la fabrication de batteries lithium-ion est transposable à la fabrication de batteries sodium-ion, mais que les paramètres de fabrication des batteries lithium-ion ne le sont pas. L'équipement est identique, mais le procédé diffère. Le laboratoire d'application de TOB NEW ENERGY réalise des essais de mélange et de revêtement spécifiques aux batteries sodium-ion sur les mêmes plateformes d'équipement que celles utilisées pour les batteries lithium-ion, afin de développer les paramètres de procédé applicables aux lignes de production des clients.

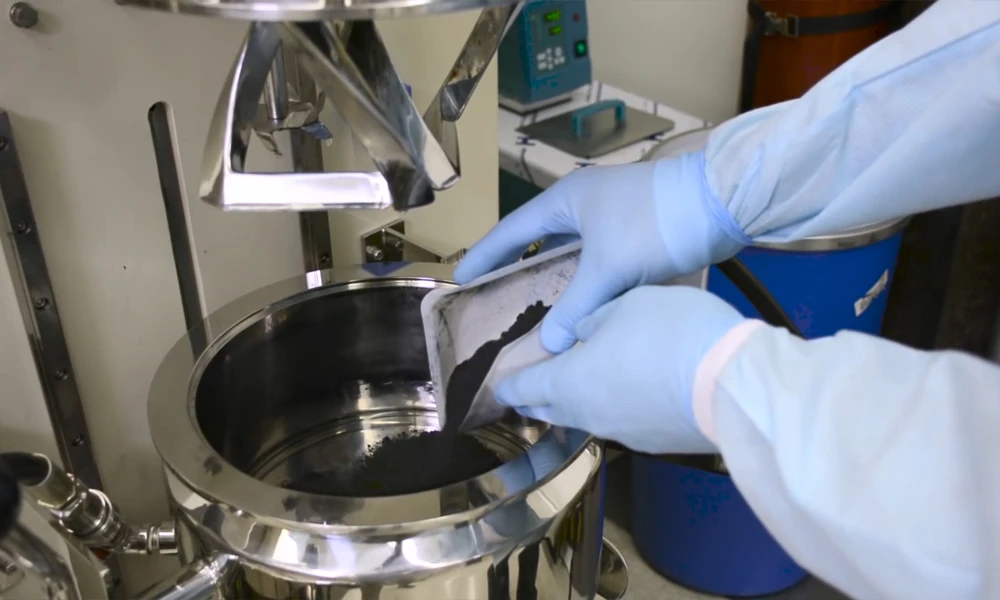

Mélange de cathodes de batteries sodium-ion

Phase 3 : Trois voies cathodiques, un goulot d’étranglement anodique

Cathodes à oxyde stratifié Les oxydes de métaux de transition sodiques de type O3 et P2 sont les plus proches, en termes de synthèse et de traitement, des cathodes NMC pour batteries lithium-ion. Ils utilisent les mêmes méthodes de coprécipitation et de frittage à l'état solide sur les mêmes équipements. Leur capacité spécifique, de 120 à 160 milliampères-heures par gramme, est la plus élevée parmi les cathodes sodium-ion. Leur principal défi réside dans la stabilité structurale lors des cycles de charge/décharge : les transitions de phase entraînent une perte de capacité que les stratégies de dopage visent à limiter. Dany Huang, PDG de TOB NEW ENERGY, a publié une étude évaluée par des pairs dans le JOM (DOI : 10.1007/s11837-026-08446-8) sur le co-dopage bore-cobalt-cuivre des matériaux de cathode sodium-ion de type O3. Cette étude examine comment les stratégies de dopage multi-éléments peuvent améliorer à la fois la capacité et la stabilité cyclique, et ses résultats sont directement liés aux recommandations de l'entreprise concernant l'approvisionnement en matériaux sodium-ion et les équipements.

analogue du bleu de Prusses L'hexacyanoferrate de sodium et de fer, ainsi que les composés apparentés, offrent le coût des matières premières le plus bas de toutes les cathodes à ions sodium. Le fer et le manganèse y sont abondants. La synthèse utilise une coprécipitation aqueuse dans des conditions proches de la température ambiante, sans fours à haute température ni atmosphère contrôlée. La structure à réseau ouvert assure une diffusion rapide des ions sodium, garantissant d'excellentes performances en termes de vitesse de charge/décharge. Le principal défi de fabrication réside dans la présence d'eau de cristallisation. Les molécules d'eau piégées dans le réseau du bleu de Prusse sont libérées lors des cycles de charge/décharge, dégradant l'électrolyte et provoquant l'effondrement de la structure. Le contrôle de la teneur en eau de cristallisation constitue donc le principal enjeu de fabrication pour ce procédé.

composés polyanioniques—fluorophosphate de sodium et de vanadiumetsulfate de fer et de sodium— offrent une stabilité structurelle exceptionnelle. Une durée de vie supérieure à 10 000 cycles a été démontrée. Le compromis réside dans la capacité spécifique (généralement inférieure à 120 milliampères-heures par gramme) et, pour les compositions contenant du vanadium, dans le coût des matières premières et le risque de concentration de la chaîne d’approvisionnement.

Le carbone dur est l'anode commune aux trois procédés cathodiques. Son rendement coulombique au premier cycle — le pourcentage de sodium inséré lors de la première charge et récupéré lors de la première décharge — est le paramètre le plus important pour la rentabilité des cellules sodium-ion. Chaque point de pourcentage de perte de rendement représente du sodium consommé définitivement pour la formation de l'interface électrolyte solide (SEI) à la surface du carbone dur, sodium qui doit être fourni par la cathode et qui augmente le coût de cette dernière par unité de capacité utile. L'amélioration du rendement du carbone dur — par la sélection des précurseurs, l'optimisation de la carbonisation et le revêtement de surface — constitue la priorité absolue en matière de R&D pour l'ensemble du secteur des cellules sodium-ion.

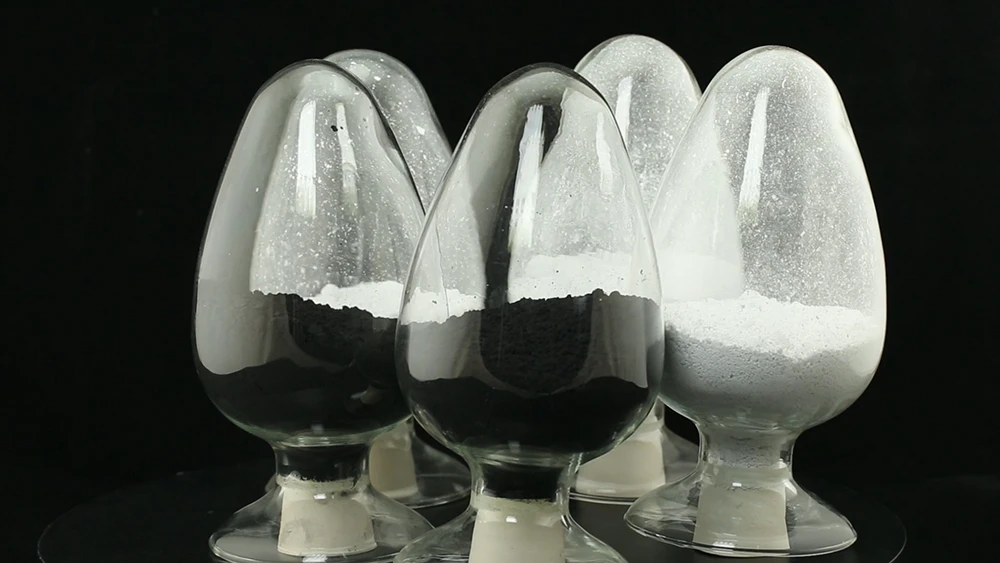

Matériaux pour batteries sodium-ion

Phase 4 : Fabrication — L’avantage de la compatibilité

Le principal avantage des batteries sodium-ion par rapport aux batteries à électrolyte solide réside dans leur compatibilité de fabrication. Une usine produisant des cellules lithium-ion peut être convertie à la production de batteries sodium-ion sans remplacer ses équipements principaux.

Lemélangeur planétaire L'appareil qui disperse la suspension cathodique NMC peut également disperser la suspension cathodique à ions sodium à base d'oxyde lamellaire, moyennant des profils de vitesse et des temps de mélange adaptés, mais avec la même machine. De même, l'enducteur à fente qui dépose la suspension NMC sur une feuille d'aluminium peut déposer la suspension cathodique à ions sodium, moyennant des réglages d'écartement et des profils de séchage adaptés, mais avec la même tête d'enduction et le même sécheur. La calandre, la refendeuse, l'empileuse ou l'enrouleuse, le système de remplissage d'électrolyte et les enceintes de formation sont tous directement réutilisables. Le protocole de formation doit être réécrit, car la formation de l'interface électrolyte solide (SEI) sur du carbone dur suit une cinétique différente de celle sur du graphite, mais le matériel de formation reste inchangé.

Cette compatibilité permet d'ajouter des capacités de production de batteries sodium-ion à un coût bien inférieur à celui de la construction d'une nouvelle usine de batteries lithium-ion. Elle permet également de réduire considérablement la courbe d'apprentissage pour la fabrication de batteries sodium-ion, car la main-d'œuvre, les systèmes de qualité et l'infrastructure de gestion de la chaîne d'approvisionnement de la production de batteries lithium-ion sont directement transposables.

TOB NEW ENERGY soutient la fabrication d'ions sodium dans les deux domaines — en tant que fournisseur intégré dematériaux de batterie etéquipement de production de batteries.La chaîne d'approvisionnement en matériaux de l'entreprise comprend des anodes en carbone dur matériaux de cathode en poudre et en oxyde stratifié Pour les cellules sodium-ion. L'équipement de l'entreprise — mélangeurs, enrobeuses, calandres, systèmes d'assemblage, armoires de formation — dessert les lignes de production de cellules sodium-ion avec la même infrastructure que celle utilisée pour les cellules lithium-ion. Pour les fabricants qui construisent leur première ligne de production de cellules sodium-ion, l'approche intégrée de TOB NEW ENERGY permet de centraliser les matériaux et les équipements au sein d'une seule et même équipe d'ingénierie, éliminant ainsi la fragmentation des achats et du développement des procédés que les fournisseurs de matériaux et d'équipements distincts engendrent inévitablement.

Phase 5 : L'écosystème des ions sodium en Chine

Le leadership de la Chine dans l'industrialisation des batteries sodium-ion n'est pas le fruit d'un programme gouvernemental ciblant spécifiquement cette technologie. Il s'agit d'une conséquence indirecte de son leadership dans la fabrication des batteries lithium-ion.

La proximité géographique des producteurs de matériaux cathodiques, des producteurs de matériaux anodiques, des formulateurs d'électrolytes, des fabricants d'équipements et des fabricants de cellules, dans un rayon de quelques centaines de kilomètres, permet des cycles de rétroaction impossibles à mettre en œuvre dans les chaînes d'approvisionnement multicontinentales. Un producteur de carbone dur du Shandong peut ainsi expédier des échantillons à un fabricant de cellules du Fujian, recevoir les données de cyclage en quelques semaines et ajuster les paramètres de carbonisation pour le lot suivant, le tout en un seul trimestre. Ce même cycle de rétroaction entre un fabricant de cellules européen et un fournisseur asiatique de carbone dur prend des mois.

Cet écosystème favorise également l'adaptation des équipements requise pour les batteries sodium-ion. Les fabricants de filières de revêtement, qui ont optimisé la géométrie des filières à fente pour les suspensions NMC et LFP, optimisent désormais les suspensions pour les batteries sodium-ion à base d'oxyde lamellaire et d'analogues du bleu de Prusse, en appliquant la même expertise en dynamique des fluides à une nouvelle rhéologie. Les fabricants de systèmes de formation, qui ont développé des protocoles pour les cellules lithium-ion à anode de graphite, développent des protocoles pour les cellules sodium-ion à anode de carbone dur, en appliquant les mêmes principes d'ingénierie électrochimique à une nouvelle chimie d'interface électrolyte solide (SEI). L'expertise est transférable. Les paramètres, eux, restent différents.

Pour les partenaires internationaux, choisir un développeur de technologies de batteries sodium-ion basé en Chine implique d'évaluer non seulement ses propres capacités, mais aussi l'écosystème auquel il est lié : ses relations avec ses fournisseurs de carbone, sa chaîne d'approvisionnement en NaPF₆ et son expérience en matière d'adaptation des équipements. Un développeur bénéficiant d'un réseau étendu est capable de résoudre des problèmes d'approvisionnement qu'un développeur travaillant isolément ne peut résoudre.

Phase 6 : La décision de partenariat

Choisir un partenaire technologique pour les batteries sodium-ion nécessite d'évaluer des dimensions qui recoupent l'évaluation générale des fournisseurs d'équipements de batteries (infrastructure de ligne pilote, données de processus, portefeuille de brevets) et des dimensions spécifiques aux batteries sodium-ion.

Avec quelle voie de synthèse de cathodes le partenaire a-t-il de l'expérience ? Les cathodes à base d'oxydes lamellaires, d'analogues du bleu de Prusse et de composés polyanioniques nécessitent des équipements de synthèse, des formulations de suspension et des paramètres de traitement des électrodes différents. Un partenaire dont l'expérience en matière d'ions sodium est concentrée sur une seule voie de synthèse de cathodes peut ne pas être le partenaire optimal pour une autre voie.

Quelle est la situation de l'approvisionnement en carbone dur du partenaire ? Le synthétise-t-il lui-même ou l'achète-t-il auprès d'un tiers ? Un partenaire qui maîtrise son approvisionnement en carbone dur, que ce soit par une production interne ou par le biais d'une relation stable avec un fournisseur qualifié, peut garantir la constance de ses anodes. Ce n'est pas le cas d'un partenaire qui s'approvisionne sur le marché au comptant.

Le partenaire dispose-t-il de données de test de cellules sodium-ion — pas seulement des spécifications des matériaux, mais aussi des données de cyclage réelles de cellules fabriquées avec ses matériaux de cathode et d'anode sur un équipement représentatif de la production ? Les spécifications des matériaux sont indispensables. Les données de cyclage suffisent. La seule preuve de l'efficacité d'une poudre de cathode sodium-ion est le cyclage d'une cellule sodium-ion.

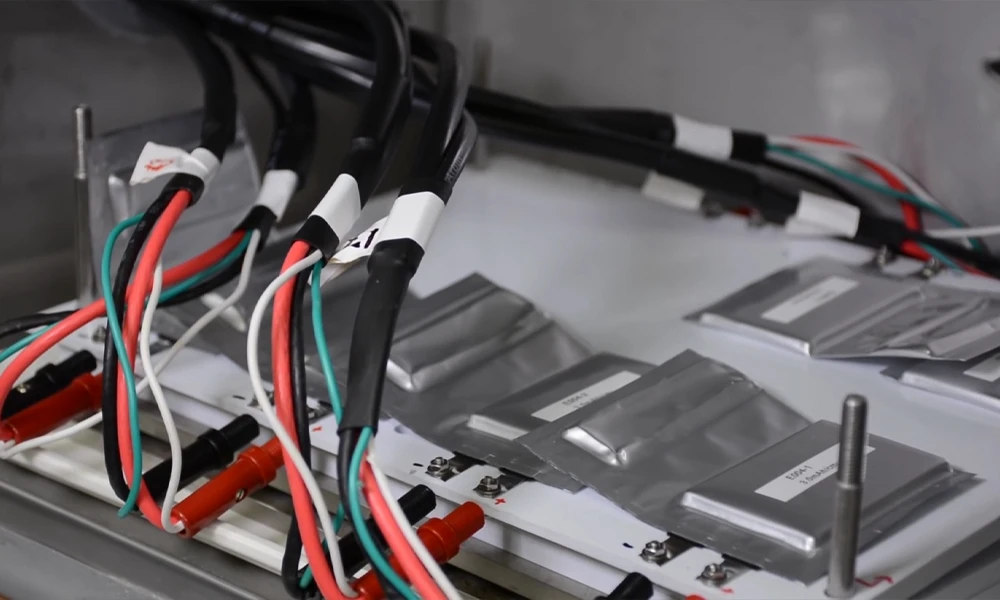

Cellules à poche sodium-ion soumises à des tests de durée de vie en cycle

La décision de partenariat doit également tenir compte de l'évolution à long terme de la chimie des batteries. Un partenaire qui prend en charge les technologies lithium-ion et sodium-ion à partir d'une base d'ingénierie et d'approvisionnement unique élimine les coûts de changement de fournisseur liés aux différentes générations de technologies. Dans un avenir où plusieurs technologies seront utilisées, ces coûts s'accumulent à chaque transition.

Résumé des partenariats technologiques pour les batteries sodium-ion : Les batteries sodium-ion sont passées de la recherche académique à la production industrielle, sous l’impulsion des risques liés à la concentration de la chaîne d’approvisionnement du lithium, des progrès rapides des matériaux de cathode et d’anode, et de la capacité de la Chine à tirer parti de son parc de production de lithium-ion (plus de 80 % des équipements de production sont directement réutilisables). Trois procédés de fabrication de cathodes (oxydes lamellaires, analogues du bleu de Prusse et composés polyanioniques) partagent un même goulot d’étranglement au niveau de l’anode : l’efficacité et le coût du carbone dur lors du premier cycle. La compatibilité de fabrication avec les lignes de production de lithium-ion confère aux batteries sodium-ion un avantage en termes de coûts d’investissement que les batteries à l’état solide ne possèdent pas. L’écosystème chinois des batteries sodium-ion, bâti sur deux décennies de développement des infrastructures et de la chaîne d’approvisionnement du lithium-ion, offre aux partenaires internationaux un accès aux matériaux, aux équipements et à l’expertise en procédés, dont le développement indépendant prendrait des années. Le choix d’un partenaire technologique chinois pour les batteries sodium-ion implique d’évaluer son expérience spécifique au procédé de fabrication de la cathode, sa maîtrise de la chaîne d’approvisionnement en carbone dur, les données de tests au niveau des cellules et sa capacité à prendre en charge plusieurs chimies de batteries lors des transitions technologiques.

Dany Huang, Ph.D. — PDG, Xiamen TOB New Energy Technology Co., Ltd.

Neil Zhao — Directeur technique, Xiamen TOB New Energy Technology Co., Ltd.
