Marque:
TOB NEW ENERGYarticle no.:
TOB-3013-2ordre (moq):
1Paiement:
L/C,T/Torigine du produit:
Chinaport d'expédition:
xiamenDelai:
30 daysCaractéristiques

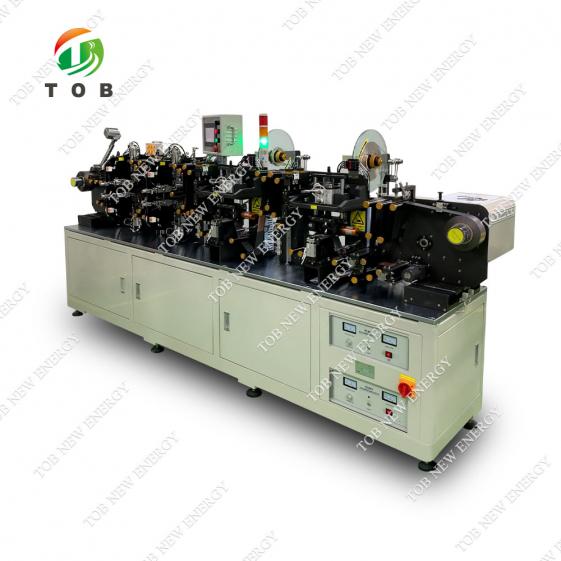

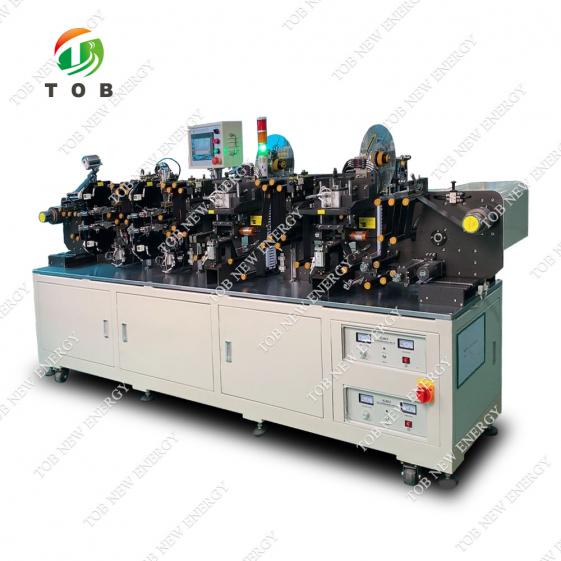

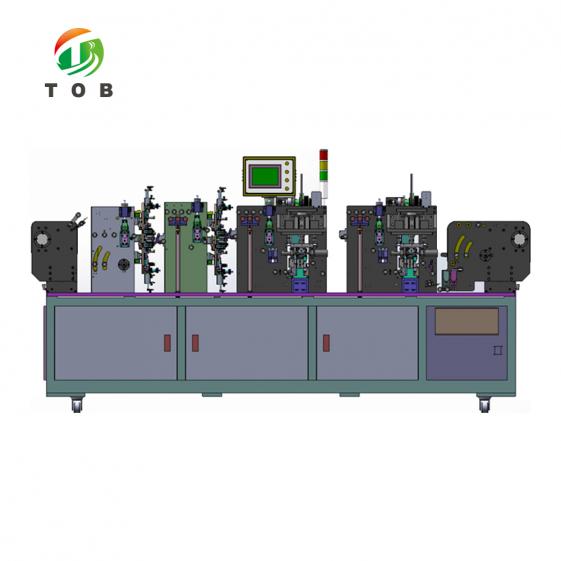

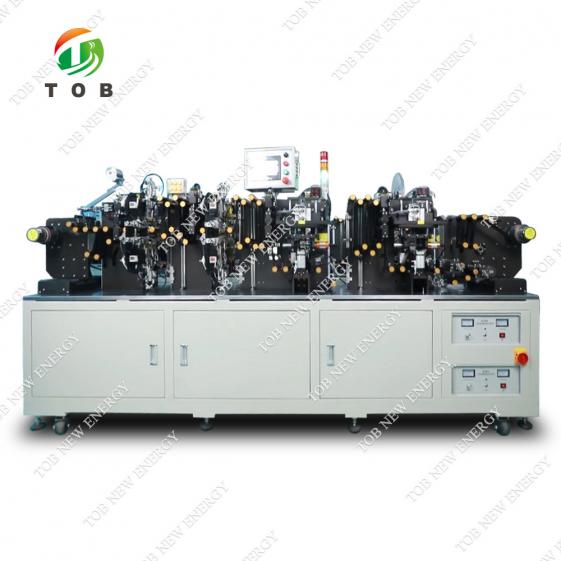

Contactez-nous pour plus d'informationsA propos de cette machine d'électrode automatique de batterie faisant la machine ( Soudage à tabulation, ruban adhésif collant ).
Ceci L'équipement est un équipement de production spécial pour la production de batteries au lithium-ion .
1.Slited L'électrode de rouleau est accrochée à l'arbre de déroulement de l'équipement, après le contrôle de la tension, la correction de la déviation de la décharge de matériau, le sur-électrode Le rouleau est envoyé à la patte de soudage (ultrasonique soudage) Partie du soudage à tabulation, de la traction à la position de réglage, de la pâte automatique Deux, après le dispositif d'aspiration de poussière, du mécanisme de traction, de la pièce unique de l'électrode, du vent automatique du tout rouleau.
2.Le La sélection du point de référence consiste à utiliser le point de départ du revêtement sur l'électrode en tant que ligne de démarcation pour le positionnement, comme point de référence de l'onglet soudage; le Le processus intermédiaire de l'équipement est la détection de si L'onglet est soudé, la détection de si La bande est apposée, etc.Konce trouvé qu'il n'y a pas de soudage ni de ruban adhésif, vous pouvez pousser manuellement le commutateur pour renvoyer la traction de l'électrode, la soudure de réparation, subventions.make Électrode du rouleau entier automatiquement Outwelds L'onglet supérieur, envoie automatiquement l'électrode, après colle la bande protectrice sur l'électrode et la languette, et récolte automatiquement le rouleau complet de l'électrode finie.
Objet | exigence | instructions | remarque |
taille de l'électrode | épaisseur 90um-250um. largeur 40mm-130mm | pas de fruit et de bord ondulé à travers le rouleau de la électrode. | |
longueur d'électrode unique | 300 mm-2000 mm | ||
largeur de l'onglet | 3,4,5,6mm | ||
Largeur de la bande de protection | 6-20 | Largeur réglable | un groupe de bâton |
longueur de colle de bâton | 40mm-80mm | ||
longueur de l'onglet | 30 mm-80mm | ||
Longueur exposée à l'onglet | 10 mm-25mm | onglet sacs en plastique | |
Précision de la position de la bande de tabulation | ± 0.5mm | ||
protection de la bande de protection de la longueur de la position de la position | ± 0.5mm, deux Mécanismes collants de colle protecteur | ||
Erreur de longueur d'onglet Soudage | ± 0.5 mm, aucune déformation de gauchissement dans l'onglet et les bourses de fin sont Coupe≤0.01mm.Cutter efficace Life≥1Million fois | ||
Erreur de position de soudage de l'onglet | ± 0.5mm, efficace Soudage Zone≥80%, soudage tension≥15n, non Overwelding et soudage virtuel, vie efficace de la tête de soudage et de soudure Siège ≥1Million fois | un groupe d'institutions de soudage | |
Bouxoux de soudure de l'onglet | ± 2 ° | ||
fonction de vent | Précision d'alignement ± 1mm, avec anti-explosion bord du mécanisme de roulement | ||
la vitesse | 1 ongled soudage une fois, la vitesse est d'environ ≥ 20pcs / min | à l'intérieur 1700mm | poster une fois |
Taux de passe de produit | ≥97% | ||
Taux d'utilisation | ≥94% | ||
Standard de soudage à ultrasons | Chine | Kepu | |
contrôle servo | delta | ||
Méthode de brossage de film d'électrode | Quand rembobinage Le rouleau, il est équipé d'un dispositif de collecte de broussailles et de poussière et suce |
affichage du produit
