Machine de soudage ultrasonique des métaux de 4000 W pour languettes de batterie | TOB-20K-4000W

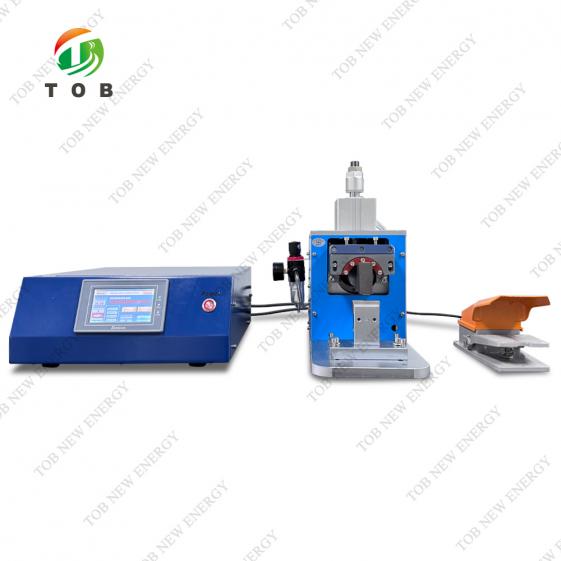

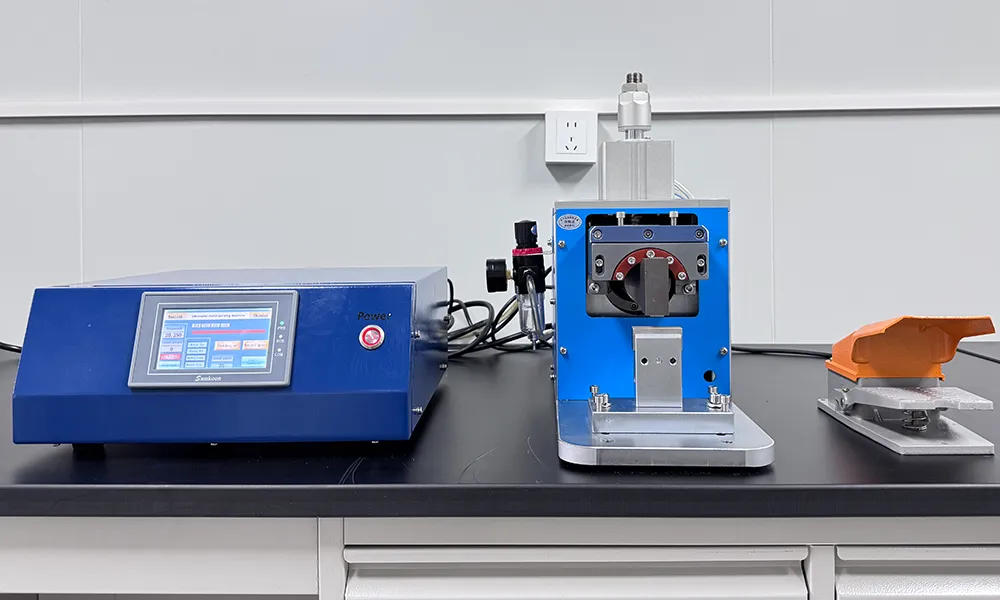

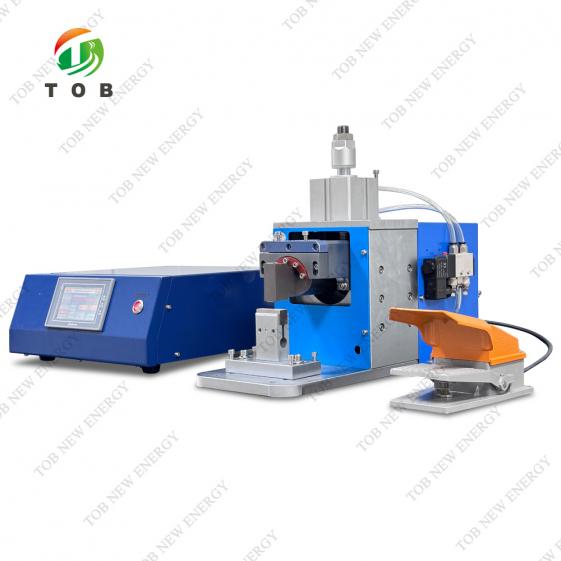

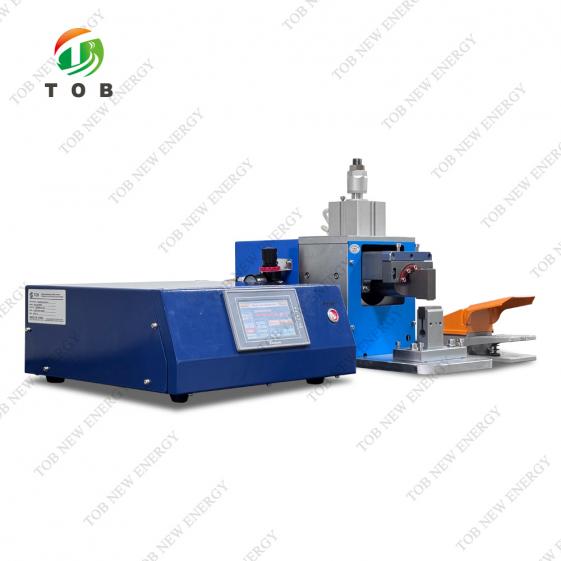

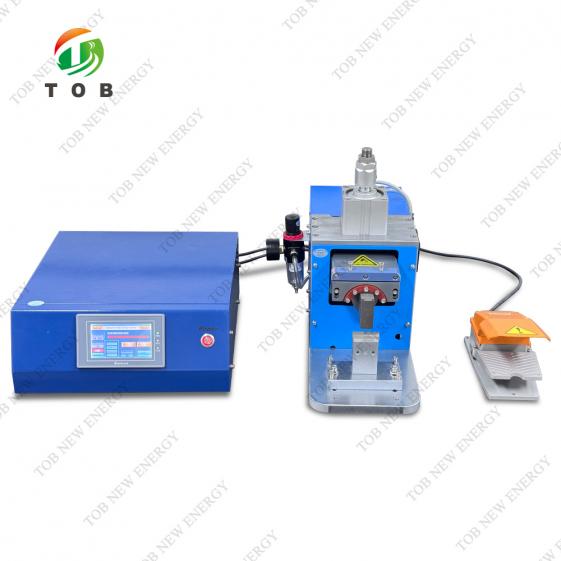

TOB-20K-4000W Machine de soudage ultrasonique des métaux haute puissance 20 kHz pour le soudage de languettes de batterie et de feuilles multicouches

Présentation du produit et applications idéales

Une machine de soudage ultrasonique des métaux assemble des pièces métalliques minces dissemblables sans matériau d'apport, flux ni fusion en masse. La TOB-20K-4000W génère des vibrations mécaniques haute fréquence de 20 kHz et les transmet par un sonotrode de soudage usiné avec précision vers l'empilement métallique sous une pression pneumatique contrôlée. La force de cisaillement oscillatoire élimine les oxydes de surface et crée une liaison métallurgique à l'état solide — propre, rapide et sans zone affectée thermiquement, projections ni électrodes consommables associées au soudage par résistance ou au soudage laser.

La TOB-20K-4000W est le modèle haute puissance de la série TOB 20K, conçue autour d'un générateur ultrasonique entièrement numérique importé d'Allemagne pilotant un étage de sortie de 4000 W. Le générateur utilise des modules de puissance IGBT et un circuit d'oscillation à excitation séparée pour produire un signal stable de 20 kHz à forme précisément contrôlée. Un système de suivi automatique de fréquence se verrouille sur la résonance du transducteur en temps réel et compense les variations dues à la température et aux changements de charge, garantissant que le transducteur fonctionne toujours à son rendement maximal sans réglage manuel. Une fonction d'amplitude constante maintient l'amplitude réglée du sonotrode même lorsque la tension d'alimentation secteur fluctue dans la plage de 215–238 V, de sorte que la centième soudure d'une équipe soit identique à la première.

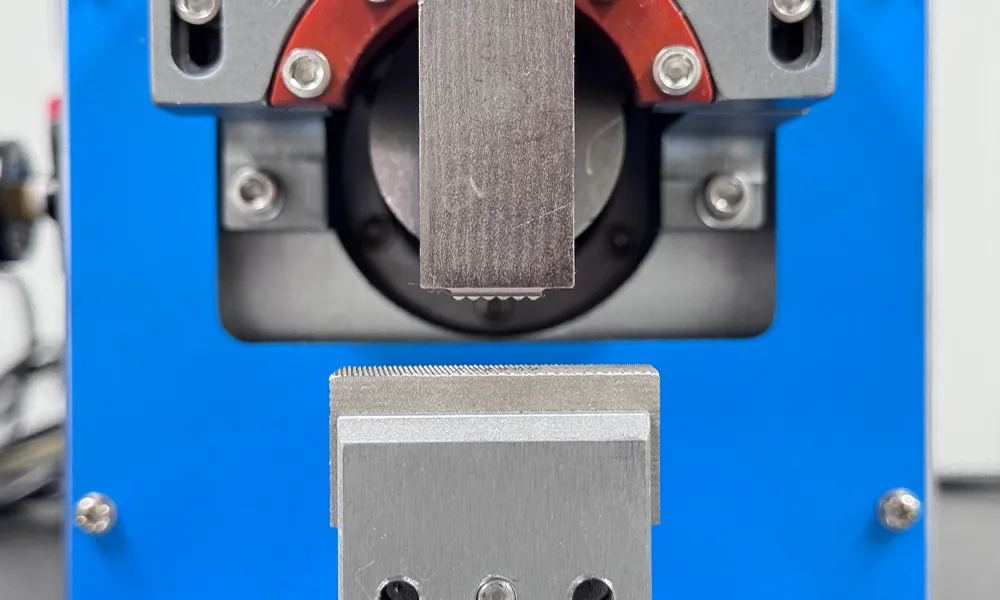

L'ensemble de tête de soudage combine un transducteur à plaquette allemande (X20), un amplificateur (Y20) et un sonotrode de soudage usiné dans de l'acier rapide importé avec deux faces utilisables. La tête est montée sur un vérin pneumatique de précision (alésage de 63 mm, course de 20 mm) avec des vitesses de montée et de descente réglables, permettant à l'opérateur de programmer une approche rapide suivie d'un contact doux et contrôlé. Les paramètres de soudage — énergie, temps ou mode temps intelligent ; amplitude de 1 % à 100 % ; profils de puissance segmentés — sont réglés et enregistrés sur l'interface tactile haute définition, qui enregistre également plus de 100 cycles de soudage et fournit des alarmes de défaut intelligentes.

Idéal pour :

1. Les lignes d'assemblage de batteries à haut volume soudant des languettes en cuivre épaisses (jusqu'à C1100, 0,25 mm) et des languettes en aluminium sur des cellules cylindriques, en poche ou prismatiques dans les modules VE et de stockage d'énergie.

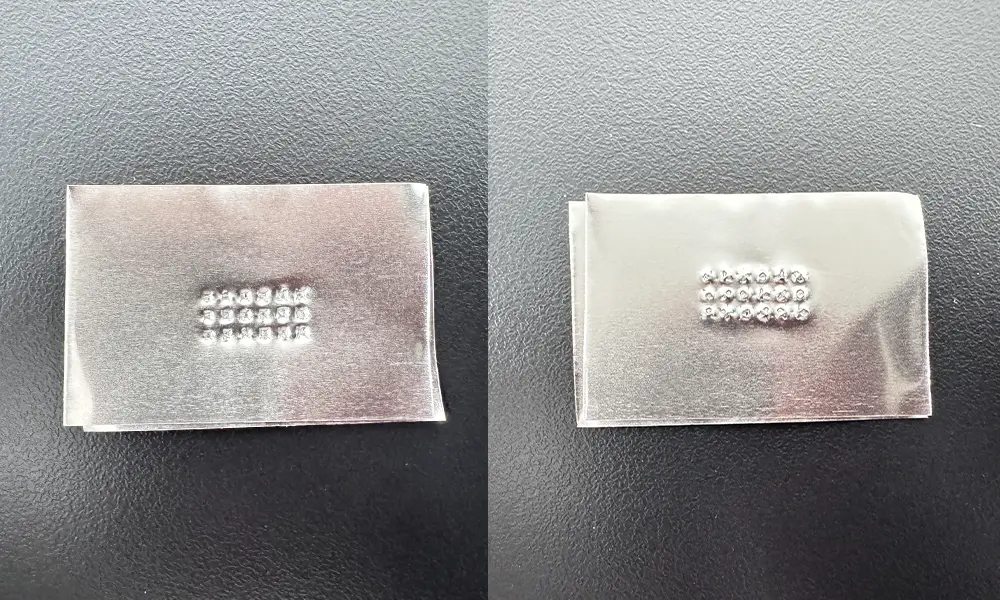

2. Les applications d'empilage multicouche de cellules en poche où 20 à 45 couches de feuille doivent être soudées à une seule languette sans brûlure traversante ni noircissement.
3. Le scellement de tubes en cuivre, l'assemblage de faisceaux de câblage automobile, l'interconnexion de panneaux solaires et tout environnement de production nécessitant une réserve de puissance ultrasonique de 4000 W pour des empilements de matériaux plus épais ou à conductivité plus élevée.
4. Les fabricants passant de soudeuses pneumatiques par résistance à un procédé propre, froid et à l'état solide qui élimine la consommation d'électrodes et réduit le coût énergétique.

Place du soudage ultrasonique haute puissance dans l'assemblage des blocs-batteries

Dans la production de modules et de blocs-batteries lithium-ion, le soudage ultrasonique est la méthode standard pour assembler les languettes aux bornes des cellules et créer les interconnexions électriques série-parallèle entre les cellules. La chaîne de processus est :

• Tri et positionnement des cellules – Les cellules sont regroupées selon leur capacité et leur résistance interne, puis placées dans un dispositif qui définit la disposition du module.
• Soudage languette-borne – Les languettes en nickel, en cuivre nickelé ou en cuivre pur sont assemblées aux bornes positives et négatives de chaque cellule.
• Soudage des interconnexions – Les languettes de plusieurs cellules sont regroupées et soudées ensemble, ou soudées à une barre omnibus, afin de former le réseau série-parallèle.
• Fixation des câbles BMS et de détection de tension – Souvent également réalisée par soudage ultrasonique ou par résistance.

La TOB-20K-4000W prend en charge les étapes 2 et 3, avec une force particulière pour les matériaux plus épais et à conductivité élevée utilisés dans les cellules VE haute capacité et de stockage d'énergie. Là où les soudeuses ultrasoniques de puissance inférieure peuvent avoir des difficultés à obtenir une liaison à pénétration complète sur des languettes en cuivre C1100 de 0,25 mm sans dépasser le temps de soudage recommandé, la sortie de 4000 W de la TOB-20K-4000W fournit la réserve d'énergie nécessaire pour terminer la liaison en une seule impulsion courte — généralement en moins d'une seconde. Le résultat est une soudure répondant à la norme de qualité « pénétration couche par couche, sans noircissement » spécifiée par le fabricant, avec une résistance de soudure proche de celle du matériau de base.

Avantage clé du traitement ultrasonique par rapport au soudage par résistance pour les languettes épaisses :

Le soudage par résistance de languettes en cuivre épaisses nécessite des courants très élevés et peut générer une chaleur excessive susceptible d'endommager le séparateur interne ou l'électrolyte de la cellule. Le soudage ultrasonique, étant un procédé à l'état solide, limite l'échauffement à l'interface immédiate entre les matériaux. La majeure partie de la languette et de la cellule reste froide, préservant les caractéristiques électriques de la cellule et sa marge de sécurité.

Fonctionnement du système de soudage ultrasonique des métaux

La TOB-20K-4000W convertit l'énergie électrique en une liaison métallique à l'état solide grâce à une chaîne de transformations contrôlées avec précision :

1. Génération ultrasonique :Le générateur entièrement numérique importé d'Allemagne convertit l'alimentation secteur CA (220 V, 50/60 Hz) en un signal électrique de 20 kHz précisément contrôlé à l'aide de modules de puissance IGBT et d'un circuit d'oscillation à excitation séparée. Cette architecture fournit une conversion de puissance intrinsèquement stable et à faible bruit, résistante aux interférences électromagnétiques provenant des entraînements moteurs et onduleurs proches.
2. Transduction et amplification :Le signal électrique entraîne un transducteur piézoélectrique (X20, technologie de plaquette allemande) intégré dans la tête de soudage. Le transducteur convertit les oscillations électriques en vibrations mécaniques de même fréquence. Ces vibrations traversent un amplificateur (Y20) qui augmente le déplacement jusqu'à une amplitude semi-cycle utilisable de 20–40 µm, réglable en continu.
3. Transmission de l'énergie vers la pièce : Le mouvement amplifié atteint le sonotrode de soudage, usiné dans de l'acier rapide importé avec deux faces utilisables indépendantes. Le motif de la face du sonotrode — sélectionnable en ligne droite ou en quadrillage croisé (« riz ») pour le sonotrode supérieur, et en maille pour l'enclume inférieure — saisit l'empilement métallique et transmet la force de cisaillement oscillatoire à travers celui-ci. Le sonotrode descend sous pression pneumatique (diamètre du vérin 63 mm, course 20 mm) à une vitesse réglable ; les vitesses de montée et de descente sont contrôlées indépendamment afin que le contact final soit doux, évitant les dommages d'impact sur les feuilles minces.
4. L'événement de soudage : Sous la pression prédéfinie (réglable via le régulateur pneumatique, jusqu'à 6 kg/cm²), l'extrémité du sonotrode frotte latéralement contre la couche métallique supérieure à 20 000 cycles par seconde tandis que les couches inférieures restent fixes contre l'enclume. Ce mouvement différentiel génère une chaleur de frottement localisée et une déformation plastique intense spécifiquement aux interfaces. Les films d'oxyde sont fragmentés et dispersés, exposant le métal propre. Sous l'effet combiné de la diffusion atomique et de l'écoulement plastique, une liaison métallurgique à l'état solide se forme en quelques millisecondes — généralement bien moins d'une seconde, selon la spécification. Le temps de précharge avant l'impulsion ultrasonique est réglable séparément de 0,02 s à 10 s afin de s'adapter à la géométrie spécifique de l'empilement.

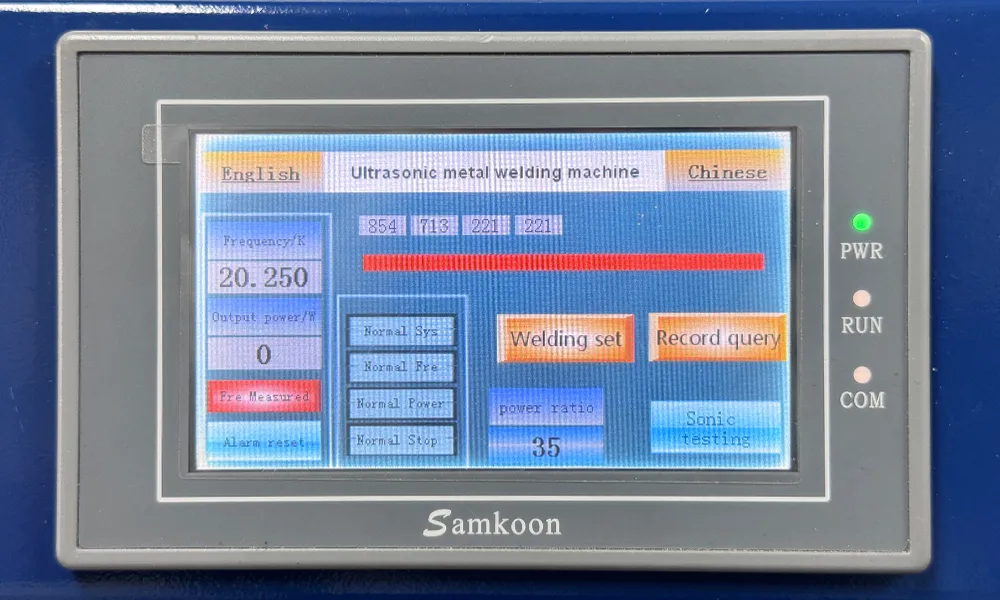

5. Contrôle et surveillance intelligents :Le contrôleur basé sur DSP fournit trois modes de soudage : mode énergie (arrêt à une valeur cible de joules définie), mode temps (durée d'impulsion fixe) et mode temps intelligent (détection automatique de la fin de la liaison et arrêt de l'impulsion). L'amplitude peut être profilée par incréments de 1 % à 100 % dans une fenêtre de 0–100 ms, permettant un engagement initial doux suivi d'une liaison à pleine énergie. Pendant tout le cycle, le contrôleur suit la fréquence de résonance du transducteur (plage de recherche 19,0000–21,0000 Hz, plage de suivi automatique ±20 Hz) et ajuste la fréquence d'entraînement en temps réel. Il surveille également la température interne du tube de puissance et déclenche une protection automatique à 60 °C, tandis que le système de protection de tension compense les fluctuations du secteur entre 215 V et 238 V.
6. Maintien après soudage et rétraction :Après l'arrêt de l'énergie ultrasonore, la pression pneumatique est maintenue pendant quelques secondes afin de permettre à la liaison de se solidifier sous compression, formant un joint moléculaire robuste. L'électrovanne à action rapide rétracte ensuite le cylindre, et la tête revient en position initiale.

Spécifications techniques complètes

Paramètre de l'appareil

Paramètre technique

Dimensions

Pourquoi choisir TOB-20K-4000W plutôt que le modèle 1500 W ou un soudeur ultrasonique générique

Quand choisir le modèle 4000 W :

Si votre production implique des languettes en cuivre de 0,20 mm ou plus épaisses, ou des empilements de poches multicouches dépassant 20 couches, la puissance supplémentaire du TOB-20K-4000W réduit le temps de soudage, élargit la fenêtre de processus et prolonge la durée de vie de la sonotrode en permettant de régler l'amplitude à un pourcentage inférieur pour la même énergie fournie. Le réglage sélectionnable de 2000 W permet également à la même machine de traiter des travaux plus légers lorsque nécessaire, offrant une flexibilité sur une ligne de production à produits mixtes.

FAQ d'ingénierie

Q1 : Le TOB-20K-4000W peut-il souder directement du cuivre pur (C1100) à l'aluminium, ou le cuivre doit-il être nickelé ?

Le soudage ultrasonique peut assembler directement le cuivre et l'aluminium, et la résistance mécanique de la liaison est bonne. Cependant, dans un environnement de cellule de batterie où des vapeurs d'électrolyte et de l'humidité peuvent être présentes, un couple galvanique entre le cuivre et l'aluminium peut entraîner une corrosion au fil du temps. Pour les languettes de batterie, l'utilisation de cuivre nickelé est une pratique courante pour éviter cela. Le TOB-20K-4000W soude aussi bien le cuivre nu que le cuivre nickelé ; le choix dépend de l'environnement de service prévu de la cellule et de la durée de vie de conception.

Q2 : À quelle fréquence la sonotrode de soudage doit-elle être inspectée et rectifiée ?

Le motif de la face de la sonotrode (lignes droites ou quadrillage croisé) est conçu pour une durée de vie de ≥ 100 000 soudures par face dans des conditions normales. Avec deux faces utilisables, l'intervalle de service total est de ≥ 200 000 soudures avant qu'une rectification soit nécessaire. Inspectez la profondeur du motif avec une jauge de profondeur toutes les 10 000–20 000 soudures. Lorsque la profondeur du motif descend en dessous d'environ 0,5 mm, tournez vers la deuxième face. La rectification restaure la texture d'origine et peut être effectuée plusieurs fois avant que la sonotrode doive être remplacée. Le système automatique de suivi de fréquence garantit qu'une sonotrode rectifiée se verrouille immédiatement sur la résonance ; aucun réglage manuel n'est requis.

Q3 : La fonction d'amplitude constante élimine-t-elle le besoin d'un stabilisateur de tension sur l'alimentation secteur ?

Oui, dans la plage de tension d'entrée spécifiée de 215–238 V. Si l'alimentation secteur de votre usine sort occasionnellement de cette plage, un stabilisateur de tension reste recommandé. Cependant, pour la grande majorité des environnements industriels, la fonction d'amplitude constante fournit une compensation suffisante pour maintenir une cohérence de soudage à soudage sans équipement supplémentaire de conditionnement de l'alimentation.

Q4 : Quel entretien le système pneumatique nécessite-t-il ?

L'alimentation en air doit être propre, sèche et exempte de brouillard d'huile — une unité standard filtre-régulateur-lubrificateur (FRL) sur la conduite d'alimentation est recommandée, réglée pour fournir 7–8 kg/cm² avec le lubrificateur désactivé ou rempli d'un lubrifiant de qualité alimentaire non contaminant. Le cylindre (alésage de 63 mm, course de 20 mm) et le raccord rapide (8 mm) doivent être vérifiés chaque semaine pour détecter les fuites. La plage de pression de fonctionnement est de 0,3–6 kg/cm² ; la recommandation d'usine est de commencer au milieu de cette plage et d'augmenter pour des courants de soudage plus élevés.

Q5 : Le TOB-20K-4000W est-il compatible avec l'outillage et les sonotrodes du TOB-20K-1500W ?

Les transducteurs et les amplificateurs des deux modèles fonctionnent à la même fréquence (20 kHz) et disposent de dimensions d’interface correspondantes. Cependant, le pavillon de 4000 W est conçu pour supporter un niveau de puissance plus élevé, et l’utilisation d’un pavillon de 1500 W sur la machine de 4000 W peut entraîner une fissuration prématurée du pavillon si la pleine puissance est appliquée. Il est recommandé d’utiliser le pavillon fourni avec chaque machine. TOB peut fournir des conseils sur la compatibilité croisée pour des géométries de pavillon spécifiques.

Prêt à souder des languettes en cuivre épaisses et des empilements de poches multicouches avec la puissance et le contrôle d’un système ultrasonique numérique de 4000 W ? Demandez un devis pour le TOB-20K-4000W, configuré pour votre matériau et votre épaisseur de languette spécifiques. Nos ingénieurs en procédés d’assemblage peuvent fournir une fiche de paramètres de soudage de départ basée sur vos exigences de production.
