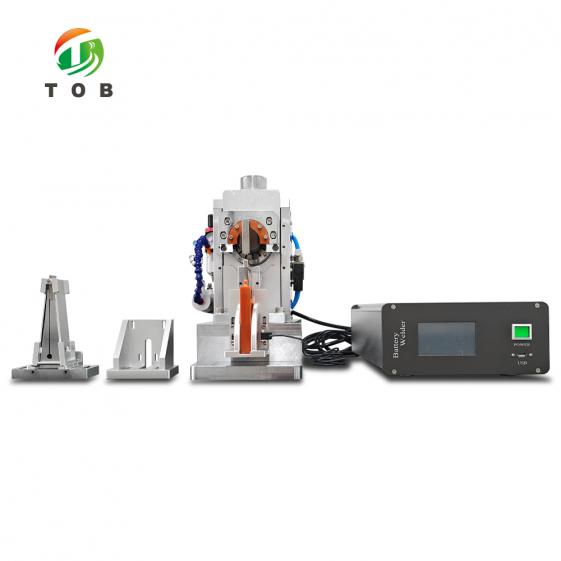

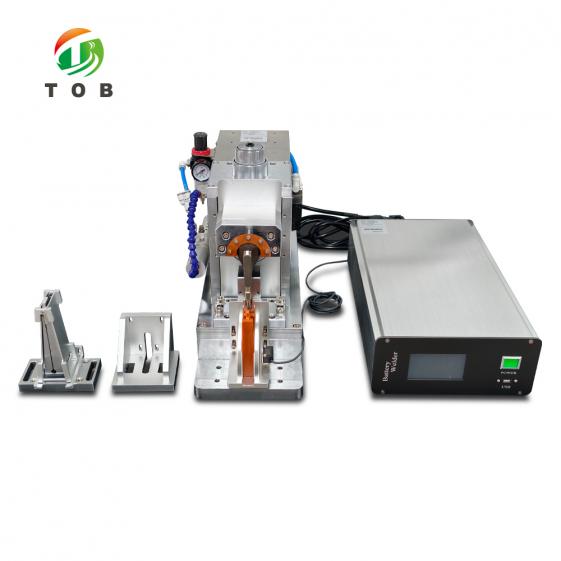

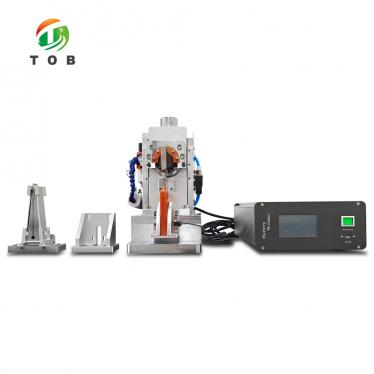

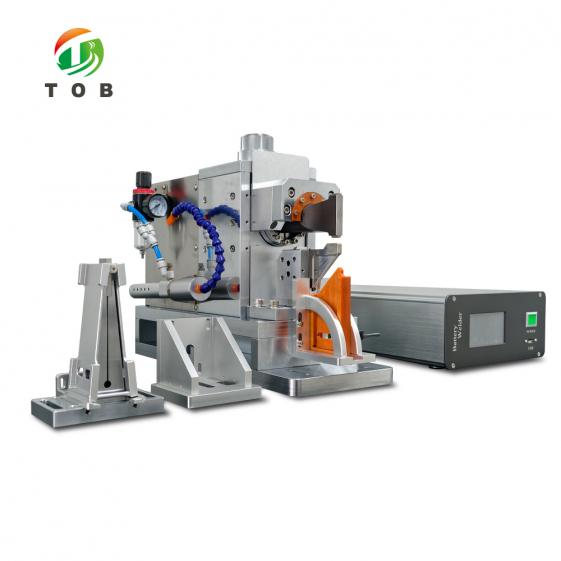

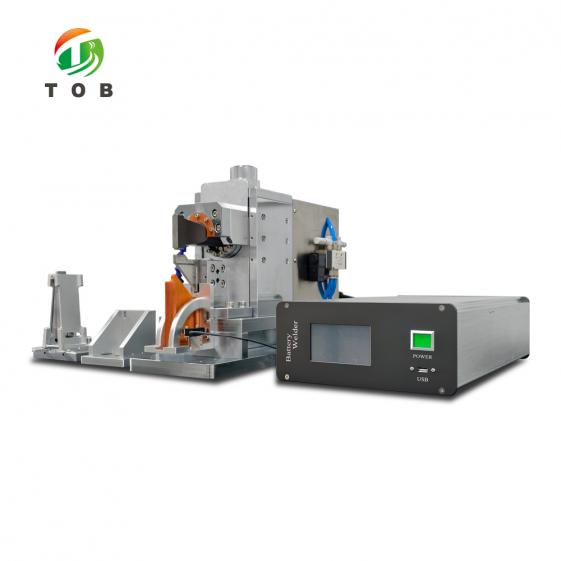

Machine de soudage par ultrasons pour languettes de batterie 4000W

Machine de soudage par points par ultrasons pour languettes de batterie 4000W pour feuilles et languettes multicouches - TOB-USW-4000W

Présentation du produit et applications idéales

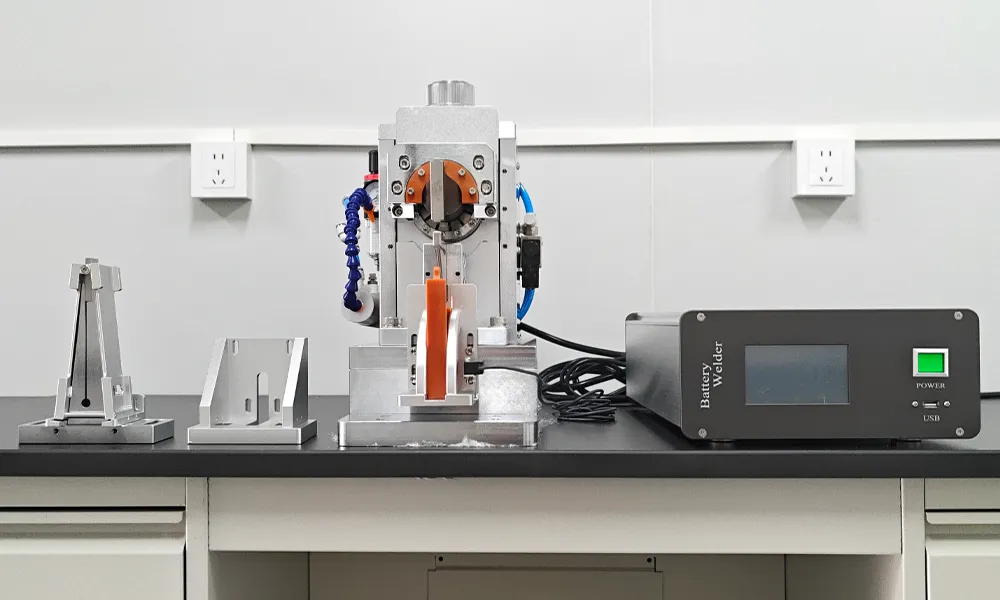

La TOB-USW-4000W est une machine de soudage par points par ultrasons pour languettes de batterie de 4000 W. La machine est utilisée pour le soudage de feuilles multicouches avec des languettes multicouches lors du processus d'empilage, et elle convient à la fois à l'anode et à la cathode. Cette machine de soudage est également adaptée au soudage pour le processus de PACK de batterie au lithium - une seule plateforme couvre donc le soudage des languettes lors de l'assemblage des cellules et les travaux de soudage au stade du PACK.

Le système de soudage est construit autour d'un circuit numérique intelligent avec un système de traitement central par CPU avancé. La fréquence ultrasonique est de 20 kHz et la puissance ultrasonique est de 4000 W ; la puissance tolérable du transducteur est une puissance de crête de 4000 W. Le temps de soudage est inférieur à 0,2 s par opération, la pression de soudage est réglable entre 0 et 1 MPa, et le contrôle du temps est réglable entre 0 et 60 s. Le mode de soudage des languettes est le soudage par empilage, avec une capacité de soudage des languettes > 0,4 mm, une longueur de zone de soudage de 12 mm, une largeur de point de soudage de 4 mm et des points de soudage de type bande de 4 x 12 mm.

La tête de soudage est fabriquée en acier rapide importé. La hauteur des points de soudure est de 0,3 mm, l'état de distribution des points/motifs de soudure est un motif en maille/droit, la hauteur entre la surface de soudage et la tête de soudage est > 6 mm, la longueur de la tête de soudage est ≥ 65 mm, 2 pièces de zone de soudage sont disponibles pour les têtes de soudage, et la direction d'installation de la tête de soudage est longitudinale. La plage d'amplitude réglable est un demi-cercle de 3-10 µm, et la durée de vie de la tête de soudage est ≥ 50 000 fois.

L'ensemble de transducteurs est spécifié pour un fonctionnement apparié : la différence de fréquence entre les transducteurs est ≤ 400 Hz, la différence d'impédance entre les transducteurs est ≤ 4 Ω, la différence de capacité entre les transducteurs est ≤ 400 pF, et la résistance d'isolement du transducteur par rapport à l'enveloppe extérieure est ≥ 30 MΩ. Le générateur d'ultrasons utilise un suivi automatique de la fréquence, avec une fonction d'amplitude constante provenant d'une alimentation à découpage - tension constante, courant constant (amplitude constante) - et une amplitude réglable en continu.

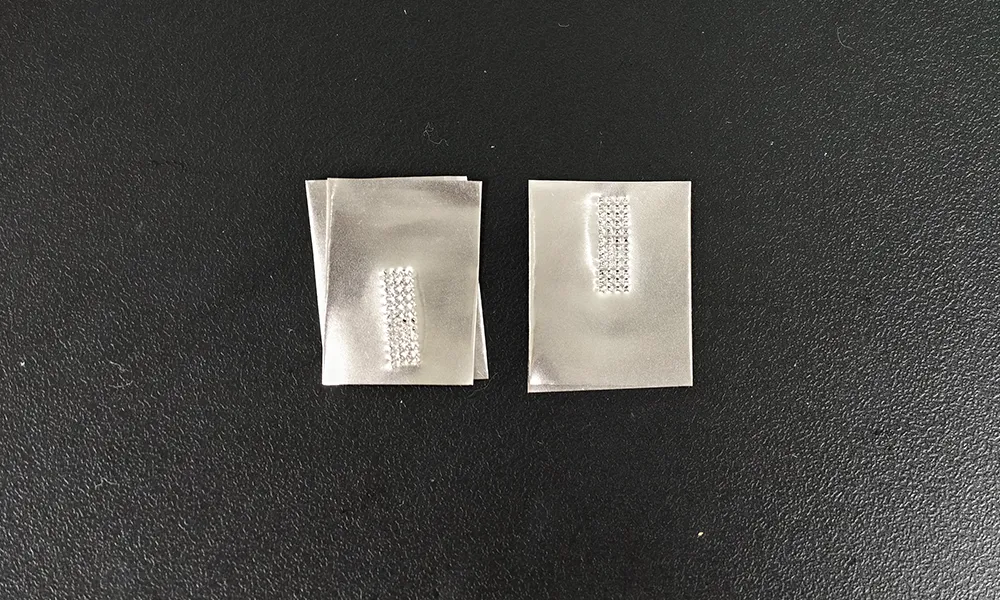

La qualité de la soudure est définie par le résultat du soudage : pas de soudure virtuelle, pas de pénétration de soudure, pas de fuite, soudure ferme, points de soudure complets et clairs, avec des dommages déchirant la feuille à 80 % résiduel sur la languette ; la résistance à la traction de la soudure est ≥ 4 N, et le taux de réussite du produit est ≥ 99,8 % (sous réserve que le matériau soit qualifié). La durée de vie de conception de l'équipement est de 8 à 10 ans, et la soudeuse est organisée en un ensemble divisé : le générateur mesure 260 mm x 480 mm x 168 mm et pèse 15-20 kg ; la tête de la machine mesure 190 mm x 460 mm x 350 mm et pèse 30-35 kg ; la machine pèse environ 57 kg sans la table.

Idéal pour :

• Les processus d'empilage de batteries qui soudent des feuilles multicouches sur des languettes multicouches - la machine convient à la fois à l'anode et à la cathode.
• Les zones d'assemblage de cellules et de PACK qui nécessitent une seule plateforme de soudage : la machine est également adaptée au soudage pour le processus de PACK de batterie au lithium.
• Les tâches de soudage de languettes avec une capacité > 0,4 mm - longueur de zone de soudage de 12 mm, largeur de point de soudage de 4 mm et points de soudage de type bande de 4 x 12 mm, en mode de soudage par empilage.
• Les programmes de soudage qui nécessitent un temps de soudage inférieur à 0,2 s, une pression réglable entre 0 et 1 MPa et un contrôle du temps réglable entre 0 et 60 s.
• Les lignes de production qui spécifient des objectifs de qualité de soudure : résistance à la traction de la soudure ≥ 4 N et taux de réussite du produit ≥ 99,8 % (sous réserve que le matériau soit qualifié).

Besoin de confirmer si la configuration 4000 W / 20 kHz et la capacité de soudage de languettes empilées correspondent à votre empilement de languettes et à votre processus de PACK ? Contactez nos ingénieurs avec la construction de votre feuille et de votre languette, la zone de soudage et les objectifs de qualité.

Principe de fonctionnement et composants de l'équipement

Le soudage des métaux par ultrasons joint les feuilles métalliques à l'interface de soudure plutôt qu'en faisant fondre le matériau en vrac. Le transducteur transforme le signal d'oscillation haute puissance de fréquence supersonique en énergie mécanique de fréquence correspondante et l'applique à l'interface de la feuille métallique qui doit être fusionnée, de sorte que la feuille métallique soit chauffée instantanément, puis les particules dans le réseau métallique sont activées, de sorte que les molécules dans la feuille métallique soient fusionnées ensemble par pénétration mutuelle.

Dans le processus d'empilage, les feuilles de la cellule sont empilées en plusieurs couches et doivent être jointes aux languettes multicouches ; la TOB-USW-4000W effectue ce soudage de feuilles multicouches avec des languettes multicouches, pour l'anode et la cathode. La même machine est également adaptée au soudage pour le processus de PACK de batterie au lithium - la soudeuse sert donc à la fois à l'étape d'assemblage des cellules et à l'étape du PACK.

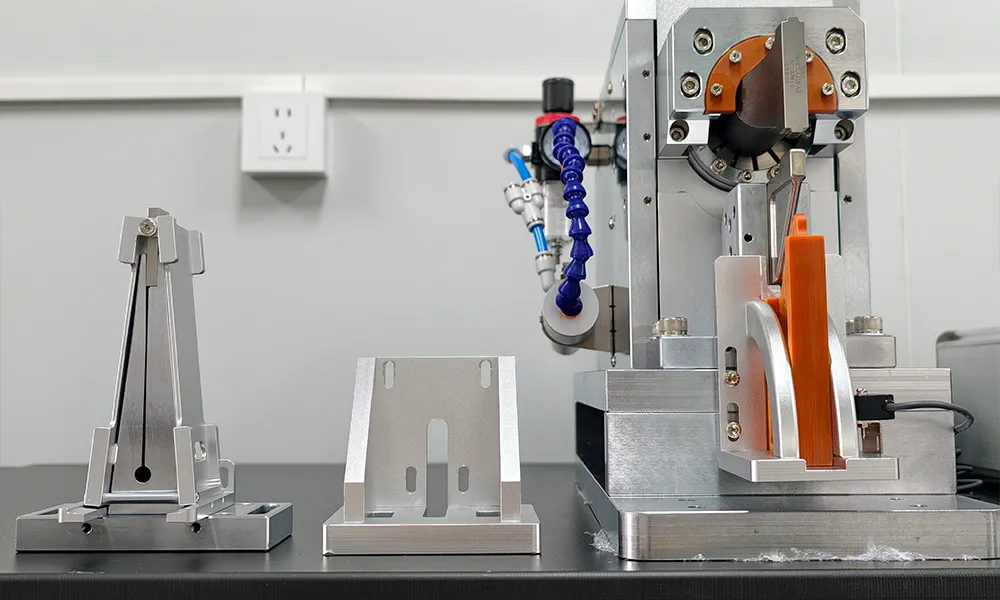

La machine de soudage des métaux est principalement composée du générateur d'ultrasons, du transducteur, du moule, des pièces pneumatiques, du cadre, etc. Le générateur entraîne le transducteur avec un suivi automatique de la fréquence ; les pièces pneumatiques appliquent la pression de soudage, réglable entre 0 et 1 MPa ; et la tête de soudage - installée longitudinalement, avec une plage d'amplitude réglable d'un demi-cercle de 3-10 µm - presse sur l'empilement de languettes pendant un temps de soudage inférieur à 0,2 s par opération.

Caractéristiques techniques clés de la TOB-USW-4000W

1. Plateforme de soudage par ultrasons 4000 W / 20 kHz :La machine fonctionne à une fréquence ultrasonique de 20 kHz avec une puissance ultrasonique de 4000 W ; la puissance tolérable du transducteur est une puissance de crête de 4000 W.
2. Soudage de languettes sur feuilles multicouches dans le processus d'empilage :La machine est utilisée pour le soudage de feuilles multicouches avec des languettes multicouches lors du processus d'empilage, et elle convient à la fois à l'anode et à la cathode - couvrant les deux côtés de la cellule sur la même plateforme de soudage.
3. Capacité de soudage de languettes empilées supérieure à 0,4 mm :Le mode de soudage des languettes est le soudage par empilage, avec une capacité de soudage des languettes > 0,4 mm, une longueur de zone de soudage de 12 mm, une largeur de point de soudage de 4 mm et des points de soudage de type bande de 4 x 12 mm.
4. Temps de soudage inférieur à 0,2 s avec pression et temps réglables :Le temps de soudage est inférieur à 0,2 s par opération ; la pression est réglable entre 0 et 1 MPa et le contrôle du temps est réglable entre 0 et 60 s, de sorte que le programme de soudage puisse être ajusté à l'empilement de languettes en production.
5. Tête de soudage en acier rapide importé :La tête de soudage est fabriquée en acier rapide importé, avec une hauteur de points de soudure de 0,3 mm et une distribution en motif maille/droit ; la hauteur entre la surface de soudage et la tête de soudage est > 6 mm, la longueur de la tête est ≥ 65 mm, 2 pièces de zone de soudage sont disponibles, et la tête est installée longitudinalement. La durée de vie de la tête de soudage est ≥ 50 000 fois, et la plage d'amplitude réglable est un demi-cercle de 3-10 µm.
6. Ensemble de transducteurs appariés avec contrôle de cohérence :L'ensemble de transducteurs est spécifié avec une différence de fréquence ≤ 400 Hz, une différence d'impédance ≤ 4 Ω, une différence de capacité ≤ 400 pF, et une résistance d'isolement du transducteur par rapport à l'enveloppe extérieure ≥ 30 MΩ - des tolérances qui maintiennent les têtes de soudage appariées lorsque les transducteurs sont remplacés.
7. Générateur numérique intelligent avec suivi automatique de la fréquence :Le générateur d'ultrasons utilise un suivi automatique de la fréquence ; la fonction d'amplitude constante est fournie par une alimentation à découpage - tension constante, courant constant (amplitude constante) - et l'amplitude est réglable en continu. La technologie de circuit est un circuit numérique intelligent avec un système de traitement central par CPU avancé.
8. Qualité de soudure définie par l'apparence, la résistance et le taux de réussite :Les soudures acceptées ne présentent aucune soudure virtuelle, aucune pénétration de soudure, aucune fuite, une soudure ferme, des points de soudure complets et clairs, avec des dommages déchirant la feuille à 80 % résiduel sur la languette. La résistance à la traction de la soudure est ≥ 4 N, et le taux de réussite du produit est ≥ 99,8 % (sous réserve que le matériau soit qualifié).
9. Également adapté au soudage pour le processus de PACK de batterie :En plus du soudage des languettes de cellules, la machine est adaptée au soudage pour le processus de PACK de batterie au lithium - une seule plateforme de soudage pour l'assemblage des cellules et le soudage pour le processus de PACK.
10. Format divisé et longue durée de vie de conception :Le générateur mesure 260 mm x 480 mm x 168 mm et pèse 15-20 kg ; la tête de machine mesure 190 mm x 460 mm x 350 mm et pèse 30-35 kg ; la machine pèse environ 57 kg sans la table. La durée de vie nominale de l'équipement est de 8-10 ans.

Spécifications techniques complètes

1. Matériau du substrat

2. Cellule de batterie

3. Soudage de languettes

4. Norme de la tête de soudage

5. Transducteur

6. Générateur ultrasonique

7. Résultat de soudage

8. Durée de vie de conception de l'équipement

9. Indice de performance de l'équipement

10. Taille de l'équipement (pour référence)

Caractéristiques fonctionnelles de l'équipement

• Circuit numérique intelligent, système de traitement central par CPU avancé.
• Avec mode énergie, mode puissance et mode temps - multiples modes de contrôle intelligents.
• Suivi automatique de la fréquence ultrasonique.
• Énergie, temps et puissance avec diverses fonctions d'alarme de qualité à limites supérieure et inférieure.

Recommandations d'utilisation pratiques

• Confirmez l'application de soudage avant la configuration : la machine gère le soudage de feuilles multicouches avec des languettes multicouches via le processus d'empilement, pour l'anode comme pour la cathode, et elle est également adaptée au soudage pour le processus de PACK de batteries au lithium.
• Préparez les fournitures : la machine fonctionne sur 220 V / 50 Hz, et la configuration de soudage utilise une pression d'air de 2-5 kg, comme indiqué dans l'indice de performance de l'équipement.
• Réglez le programme de soudage : pression réglable entre 0 et 1 MPa et contrôle du temps réglable entre 0 et 60 s ; le temps de soudage est inférieur à 0,2 s par opération.
• Adaptez la tête de soudage : tête en acier rapide importé avec une hauteur de points de soudure de 0,3 mm et un motif en maille/droit ; la hauteur entre la surface de soudage et la tête de soudage est > 6 mm, la longueur de la tête est ≥ 65 mm, et 2 zones de soudage sont disponibles pour les têtes de soudage.

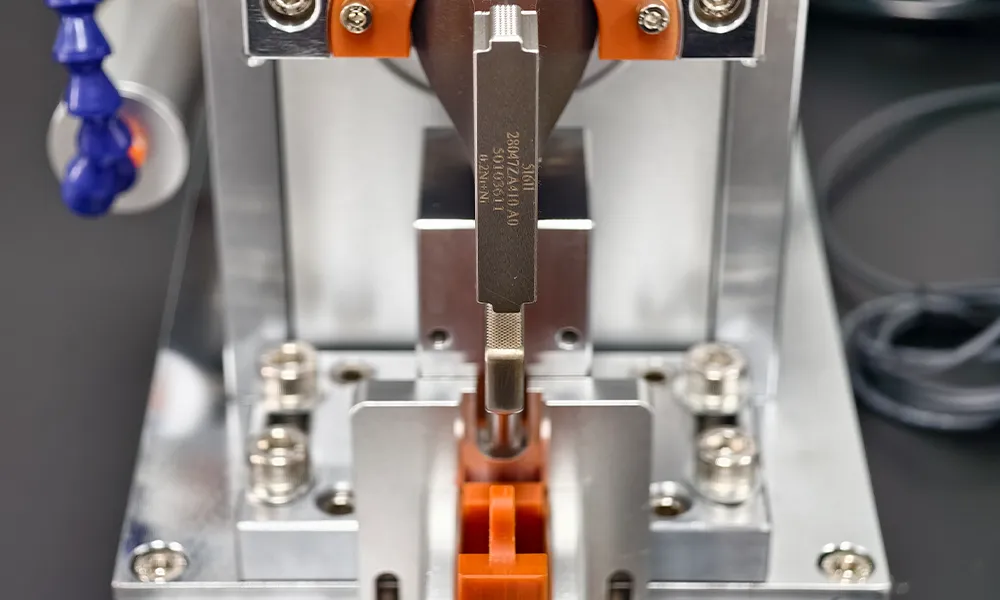

• Réglez l'amplitude : la plage d'amplitude réglable est d'un demi-cercle de 3-10 µm ; maintenez le réglage dans cette plage et vérifiez la soudure sur un échantillon avant la production.
• Maintenez les ensembles de transducteurs appariés : lors du remplacement des transducteurs, respectez les fenêtres de tolérance - différence de fréquence ≤ 400 Hz, différence d'impédance ≤ 4 Ω, différence de capacité ≤ 400 pF, et résistance d'isolement du transducteur par rapport à l'enveloppe extérieure ≥ 30 MΩ.
• Utilisez les fonctions de contrôle qualité du générateur : mode énergie, mode puissance, mode temps, suivi automatique de la fréquence et alarmes de contrôle qualité à limites supérieure et inférieure.
• Vérifiez les résultats de soudage par rapport aux critères d'acceptation : apparence (pas de soudure virtuelle, pas de pénétration de soudure, pas de fuite, soudure ferme, points de soudure complets et nets, avec des dommages déchirant la feuille à 80 % de résidu sur la languette), résistance à la traction de la soudure ≥ 4 N, et taux de réussite du produit ≥ 99,8 % (sous réserve que le matériau soit qualifié).
• Planifiez l'installation : le générateur mesure 260 mm x 480 mm x 168 mm et pèse 15-20 kg ; la tête de machine mesure 190 mm x 460 mm x 350 mm et pèse 30-35 kg ; la machine pèse environ 57 kg sans table. La durée de vie de conception de l'équipement est de 8 à 10 ans.

FAQ technique

Q1 : À quoi sert le TOB-USW-4000W ?

La machine est utilisée pour le soudage de feuilles multicouches avec des languettes multicouches via le processus d'empilement, et elle est adaptée à la fois pour l'anode et la cathode. La machine à souder est également adaptée au soudage pour le processus de PACK de batteries au lithium.

Q2 : Quels sont les principaux chiffres de performance de la machine ?

La fréquence ultrasonique est de 20 kHz, la puissance ultrasonique est de 4000 W, et la pression d'air est de 2-5 kg. Le temps de soudage est inférieur à 0,2 s, la tension est de 220 V / 50 Hz, et le poids est d'environ 57 kg, sans table.

Q3 : Quelle capacité de soudage de languettes la machine offre-t-elle ?

Le mode de soudage des languettes est le soudage empilé, avec une capacité de soudage des languettes > 0,4 mm. La longueur de la zone de soudage est de 12 mm, la largeur du point de soudure est de 4 mm, et le nombre de points de soudure est de type bande 4 x 12 mm. Le temps de soudage est inférieur à 0,2 s par opération ; la pression est réglable entre 0 et 1 MPa, et le contrôle du temps est réglable entre 0 et 60 s.

Q4 : Quelle tête de soudage la machine utilise-t-elle ?

Le matériau de la tête de soudage est de l'acier rapide importé. La hauteur des points de soudure est de 0,3 mm, l'état de distribution des points de soudure/motifs est un motif en maille/droit, la hauteur entre la surface de soudage et la tête de soudage est > 6 mm, la longueur de la tête de soudage est ≥ 65 mm, et 2 zones de soudage sont disponibles pour les têtes de soudage. La direction d'installation de la tête de soudage est longitudinale, la plage d'amplitude réglable est d'un demi-cercle de 3-10 µm, et la durée de vie de la tête de soudage est ≥ 50 000 fois.

Q5 : Quelles sont les spécifications du transducteur ?

La différence de fréquence entre les transducteurs est ≤ 400 Hz, la différence d'impédance entre les transducteurs est ≤ 4 Ω, et la différence de capacité entre les transducteurs est ≤ 400 pF. La résistance d'isolement du transducteur par rapport à l'enveloppe extérieure est ≥ 30 MΩ, et la puissance tolérable est une puissance de crête de 4000 W.

Q6 : Quelles fonctions du générateur sont fournies ?

Le mode de contrôle de la fréquence est le suivi automatique de la fréquence. La fonction d'amplitude constante est fournie par une alimentation à découpage - tension constante, courant constant (amplitude constante) - et l'amplitude est réglable en continu. La technologie de circuit est un circuit numérique intelligent avec un système de traitement central par CPU avancé, avec des fonctions de mode énergie, mode puissance, mode temps, suivi automatique de la fréquence et alarme de contrôle qualité à limites supérieure et inférieure.

Q7 : Quelles sont les exigences relatives aux résultats de soudage ?

Apparence : pas de soudure virtuelle, pas de pénétration de soudure, pas de fuite, soudure ferme, points de soudure complets et nets, avec des dommages déchirant la feuille à 80 % de résidu sur la languette. La résistance à la traction de la soudure est ≥ 4 N, et le taux de réussite du produit est ≥ 99,8 % (sous réserve que le matériau soit qualifié).

Q8 : Quelle est la durée de vie de conception de l'équipement ?

La durée de vie de conception de l'équipement est de 8 à 10 ans.

Q9 : Comment fonctionne le soudage par ultrasons et quels sont les composants de l'équipement ?

Le transducteur transforme le signal d'oscillation haute puissance de fréquence supersonique en énergie mécanique de fréquence correspondante et l'applique à l'interface de la feuille métallique qui doit être fusionnée, de sorte que la feuille métallique soit chauffée instantanément, puis que les particules dans le réseau métallique soient activées, afin que les molécules de la feuille métallique soient fusionnées par pénétration mutuelle. La machine de soudage des métaux est principalement composée du générateur à ultrasons, du transducteur, du moule, des pièces pneumatiques, du châssis, etc.

Q10 : Quelles sont les dimensions et le poids de l'équipement ?

La taille du générateur est de 260 mm x 480 mm x 168 mm (L x L x H) et son poids est de 15-20 kg ; la taille de la tête de la machine est de 190 mm x 460 mm x 350 mm (L x L x H) et son poids est de 30-35 kg. La machine pèse environ 57 kg, sans la table.

Prêt à ajouter le soudage par points par ultrasons des languettes de batterie à votre ligne ? Demandez un devis pour la TOB-USW-4000W avec votre construction de languette, vos matériaux de feuille et votre zone de soudage. Nos ingénieurs peuvent vous conseiller sur la configuration du transducteur et de la tête de soudage, les réglages d'amplitude, de pression et de temps, ainsi que sur l'intégration de la soudeuse dans votre processus d'empilage ou de PACK.
