Un guide complet pour la mise en œuvre de la technologie des batteries à semi-conducteurs industrielles dans la fabrication

Par Dany Huang, Ph.D.

« Les batteries à l'état solide atteindront la production de masse d'ici cinq ans. » Des variantes de cette affirmation figurent dans les présentations industrielles et les feuilles de route technologiques depuis plus d'une décennie. Le sceptique y voit un horizon qui se rétrécit sans cesse. L'ingénieur, lui, y voit autre chose : l'écart entre la démonstration en laboratoire et la production à l'échelle industrielle – un écart que le lithium-ion liquide a mis vingt ans à combler – se réduit en temps réel. Ces trois dernières années, le débat a évolué qualitativement. Il n'est plus dominé par les articles universitaires présentant des données sur les cycles de charge des piles bouton. Il est de plus en plus guidé par les chiffres de rendement des lignes pilotes, les spécifications des équipements et les paramètres des procédés de fabrication – le langage de l'industrialisation, et non plus celui de la découverte.

entreprises chinoises d'équipements et de matériaux pour batteries Les fabricants font face à une demande croissante d'équipements pour lignes pilotes de production de batteries à semi-conducteurs, de systèmes de revêtement intégrés à des boîtes à gants et de salles blanches capables de maintenir les conditions environnementales requises par le procédé de fabrication. Ce guide explique comment produire des batteries à semi-conducteurs à grande échelle, et non s'il s'agit de leur efficacité.

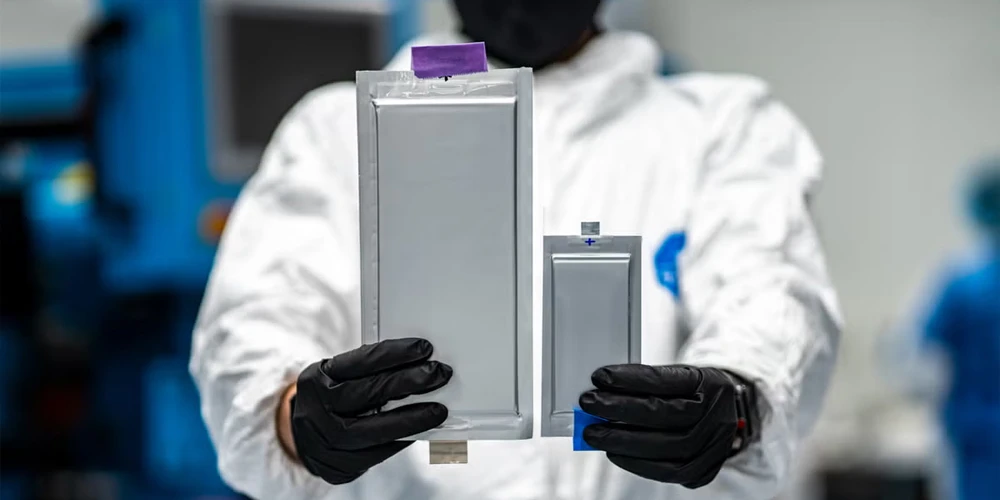

Batterie à semi-conducteurs

Élément 1 : Pourquoi l'état solide est important

Quatre avantages structurels motivent les investissements dans la technologie des batteries à semi-conducteurs. Chacun d'eux a des implications en matière de fabrication qui sont souvent passées sous silence dans les annonces technologiques.

Sécurité. Remplacement d'un électrolyte liquide organique inflammable par un électrolyte non inflammable.électrolyte solide Cela élimine la source d'emballement thermique. La réalité technique est cependant plus complexe. Les électrolytes à base de sulfure réagissent avec l'humidité pour libérer du sulfure d'hydrogène, toxique à des concentrations supérieures à 100 parties par million. Les électrolytes à base d'oxyde sont chimiquement stables mais fragiles. La sécurité des semi-conducteurs ne signifie pas l'absence de dangers ; elle implique des risques différents nécessitant des mesures de contrôle différentes.

Densité énergétique. Un électrolyte solide bloquant physiquement la pénétration des dendrites de lithium permet l'utilisation d'une anode en lithium métal (capacité théorique de 3 860 milliampères-heures par gramme, contre 372 pour le graphite). En pratique : les dendrites de lithium peuvent néanmoins se développer le long des joints de grains dans les électrolytes solides. Leur suppression nécessite une ingénierie interfaciale (revêtements, couches intermédiaires, application de pression), ce qui complexifie le procédé et augmente son coût.

Fonctionnement sur une large plage de températures. Certains électrolytes à base de sulfures conservent une conductivité ionique élevée à des températures où les électrolytes liquides gèlent ou deviennent visqueux, simplifiant ainsi la gestion thermique au niveau du pack. Le compromis de fabrication : maintenir les conditions de salle blanche requises pour les sulfures tout en contrôlant la température sur l’ensemble des lignes de production représente un défi pour les systèmes de chauffage, ventilation et climatisation à l’échelle industrielle.

Simplification au niveau du système. Des cellules intrinsèquement plus sûres nécessitent une structure de protection allégée au niveau du pack, ce qui améliore la densité énergétique globale du système. L'empilement bipolaire — où les cellules sont empilées en série dans un même boîtier — améliore encore le rendement du pack. Ces avantages apparaissent dans les modèles de coûts, et non dans les données de laboratoire.

Élément 2 : Trois voies électrolytiques

Trois familles d'électrolytes solides dominent le développement. Elles requièrent des approches de fabrication fondamentalement différentes.

Électrolytes d'oxyde — LLZO etLATP Les oxydes sont les candidats les plus prometteurs : ils offrent une excellente stabilité chimique et une large fenêtre électrochimique. Ils sont stables face au lithium métal et tolèrent les cathodes haute tension. Leur conductivité ionique à température ambiante, typiquement de 10⁻⁴ à 10⁻³ siemens par centimètre, est comparable à celle des électrolytes liquides. Le défi de fabrication réside dans le fait que les oxydes sont des céramiques. Ils nécessitent un frittage à des températures supérieures à 1 000 °C pour atteindre la densité requise pour la conduction ionique. Lors du frittage, l’électrolyte et les matériaux de la cathode réagissent à leur interface, formant des phases secondaires à haute impédance. La réduction de la température de frittage – par l’utilisation d’adjuvants de frittage, de nanoparticules ou de procédés alternatifs – constitue le principal enjeu de fabrication pour les oxydes. Un autre défi est d’ordre mécanique : les feuilles de céramique minces et denses sont fragiles. La production de couches d’électrolyte inférieures à 50 microns – nécessaires pour une densité énergétique compétitive – tout en préservant l’intégrité mécanique lors de l’assemblage des cellules représente un problème de fabrication non résolu à l’échelle industrielle.

Électrolytes sulfurés Les électrolytes de la famille LGPS et les argyrodites comme Li₆PS₅Cl présentent une conductivité ionique à température ambiante supérieure à 10⁻² siemens par centimètre, plus élevée que celle des électrolytes liquides. Les sulfures sont mécaniquement malléables et peuvent être densifiés par pressage à froid plutôt que par frittage à haute température. Il s'agit d'un avantage considérable pour la fabrication : pas de fours à 1 000 °C ni de réactions d'interface lors du co-frittage. En contrepartie, ils sont extrêmement sensibles à l'humidité. Les sulfures réagissent de manière irréversible avec l'eau, libérant du H₂S. L'ensemble de la chaîne de fabrication (mélange, revêtement, assemblage) doit fonctionner à un point de rosée de -50 °C ou moins. À ce point de rosée, l'air de la salle sèche contient moins d'humidité que l'air expiré par un seul opérateur. Une seule personne entrant sans respecter le protocole de sas peut faire augmenter le point de rosée de 10 °C en moins d'une minute, rendant inutilisable tout lot d'électrolyte sulfuré exposé. L'infrastructure de salle sèche pour le traitement des sulfures ne constitue pas une simple amélioration par rapport à une salle sèche pour batteries lithium-ion. Il s'agit d'une installation d'une catégorie différente. TOB NEW ENERGY, dont l'usine de Xiamen comprend des salles sèches, en est un exemple. avec un contrôle du point de rosée démontré à -50°C, figure parmi les fournisseurs d'équipements intégrés disposant de l'infrastructure environnementale requise par le traitement des sulfures.

Les électrolytes polymères — les systèmes à base de PEO étant les plus aboutis — offrent la méthode de fabrication la plus simple. Le PEO et les solutions de sels de lithium peuvent être déposés sur des équipements de production en continu existants moyennant quelques modifications mineures. Aucun frittage à 1 000 °C ni chambre de dessiccation à -50 °C ne sont nécessaires. En contrepartie, la conductivité ionique du PEO à température ambiante est de 10⁻⁶ à 10⁻⁵ siemens par centimètre, soit deux à trois ordres de grandeur inférieure à celle des électrolytes liquides. Les piles à semi-conducteurs polymères nécessitent généralement des températures de fonctionnement de 60 à 80 °C pour fournir une puissance utilisable. Ceci limite leur application au stockage stationnaire et à des usages industriels de niche. Les électrolytes composites — PEO mélangé à des charges inorganiques comme les nanoparticules de LLZO — améliorent la conductivité à température ambiante jusqu'à atteindre 10⁻⁴, réduisant ainsi l'écart.

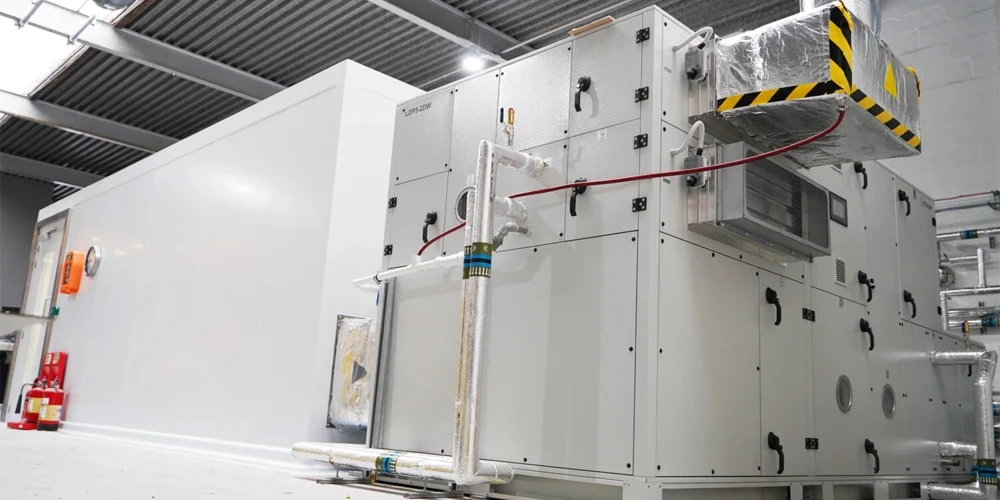

Chambre sèche pour batterie à semi-conducteurs

Élément 3 : Fabriquer la réalité par la voie

Le principal goulot d'étranglement de la fabrication par la voie des oxydes réside dans l'étape de frittage. Un four tunnel traitant des cellules à l'état solide à plus de 1 000 °C consomme des mégawatts et représente un investissement de plusieurs dizaines de millions de dollars pour une usine d'une capacité de production d'un gigawattheure. Le problème de la réaction interfaciale lors du co-frittage ne trouve pas de solution définitive ; les stratégies d'atténuation actuelles consistent à appliquer des revêtements de surface de cathode par voie sol-gel ou pulvérisation cathodique, ce qui complexifie le processus et augmente les coûts.

Le principal goulot d'étranglement de la production par voie sulfurée est lesalle sècheMaintenir un point de rosée de -50 à -60 °C dans une installation de production à grande échelle – avec des sas d'entrée et de sortie des matériaux, des sas pour le personnel et les équipements de déshumidification associés – représente un coût d'investissement et d'exploitation qui peut dépasser celui des équipements de revêtement et d'assemblage eux-mêmes. De plus, les sulfures sont incompatibles avec le système de suspension NMP/PVDF standard. Ils nécessitent des solvants non polaires (toluène, xylène, heptane) et des liants compatibles, ce qui implique que l'ensemble du système de revêtement et de récupération des solvants doit être conçu pour une nouvelle chimie. Pour les entreprises évaluant les fournisseurs d'équipements pour la fabrication de sulfures à l'état solide, la présence ou l'absence de cette infrastructure de salle blanche est un critère de sélection binaire : un fournisseur est soit capable de traiter les sulfures, soit non.

Le principal obstacle à la fabrication des batteries polymères réside dans leurs performances, et non dans leur production. L'équipement existe. Le procédé est maîtrisé. Les cellules fonctionnent… à 60 °C. Pour les applications tolérant des températures de fonctionnement élevées, les batteries polymères à l'état solide représentent la solution la plus proche. En revanche, pour l'automobile et l'électronique grand public, où le fonctionnement à température ambiante est indispensable, les électrolytes polymères nécessitent des formulations composites encore en développement.

Élément 4 : Exigences en matière d’équipement — Un ensemble de machines différent

La fabrication des batteries à semi-conducteurs n'utilise pas les mêmes équipements que celle des batteries lithium-ion, à quelques modifications près. Elle requiert des machines fondamentalement différentes pour plusieurs étapes critiques.

Les chambres de séchage pour le traitement des sulfures exigent des points de rosée de 10 à 20 degrés inférieurs à ceux des meilleures chambres de séchage équipées de batteries lithium-ion. Le coût énergétique de l'élimination de cette humidité supplémentaire n'est pas linéaire, mais exponentiel. Chaque degré supplémentaire de baisse du point de rosée requiert une capacité de réfrigération disproportionnée à mesure que la teneur en humidité de l'air tend vers zéro.

L'empilage sous pression contrôlée remplace l'empilage ou l'enroulement conventionnels. Dans une cellule liquide, l'électrolyte remplit l'espace entre l'électrode et le séparateur. Dans une cellule à l'état solide, l'interface est solide-solide. Une pression externe, uniforme sur toute la surface de l'électrode, est nécessaire pour maintenir le contact interfacial. Une pression trop faible engendre une impédance interfaciale élevée, tandis qu'une pression trop élevée provoque la fissuration des électrolytes céramiques. Les équipements d'empilage pour cellules à l'état solide doivent appliquer et maintenir une pression précise, une exigence à laquelle les équipements d'empilage pour cellules liquides ne répondent pas.

Le traitement des anodes en lithium métal pose un défi inédit en matière de manutention. La feuille de lithium, d'une épaisseur typique de 20 à 50 microns, est molle, collante et réactive. Elle ne peut être manipulée avec les mêmes rouleaux, systèmes de contrôle de tension et mécanismes de découpe que ceux utilisés pour le cuivre et l'aluminium. Les dispositifs sans anode, où le lithium métal est déposé in situ lors de la première charge, éliminent la manutention de la feuille de lithium, mais déplacent la difficulté de fabrication vers l'étape de formation. Celle-ci doit garantir un dépôt de lithium uniforme sur toute la surface de l'électrode, sous une pression et une densité de courant précisément contrôlées.

Les équipements de revêtement et de dépôt diffèrent selon le type d'électrolyte utilisé. Le revêtement par suspension de sulfure requiert des têtes de revêtement compatibles avec les solvants non polaires, des systèmes de séchage étanches et un système de récupération des solvants organiques — une spécification technique différente de celle du revêtement à base de NMP. Le dépôt d'électrolyte d'oxyde peut utiliser des méthodes en phase vapeur — CVD, PVD — empruntées à l'industrie des semi-conducteurs, et non à celle des batteries. Il s'agit de plateformes de fabrication fondamentalement différentes, avec des structures de coûts et des capacités de production distinctes.

Élément 5 : Partenariats pour l'industrialisation

Les entreprises et les institutions qui réussiront à industrialiser la technologie des batteries à l'état solide sont celles qui pourront boucler la boucle entre le développement des matériaux et l'ingénierie de fabrication, car dans le domaine des batteries à l'état solide, il s'agit du même problème.

Le modèle « recherche fondamentale universitaire et mise en œuvre industrielle », qui a fait ses preuves dans le domaine des batteries lithium-ion, est encore plus crucial pour les batteries à l'état solide. Les défis liés aux matériaux — stabilité des interfaces, suppression des dendrites, traitement de l'électrolyte — exigent les connaissances fondamentales fournies par les laboratoires universitaires. Les défis de fabrication — ingénierie des salles blanches, empilage sous pression contrôlée, manipulation du lithium métal — requièrent l'expérience pratique des fabricants d'équipements. Aucun de ces deux domaines ne peut résoudre le problème à lui seul.

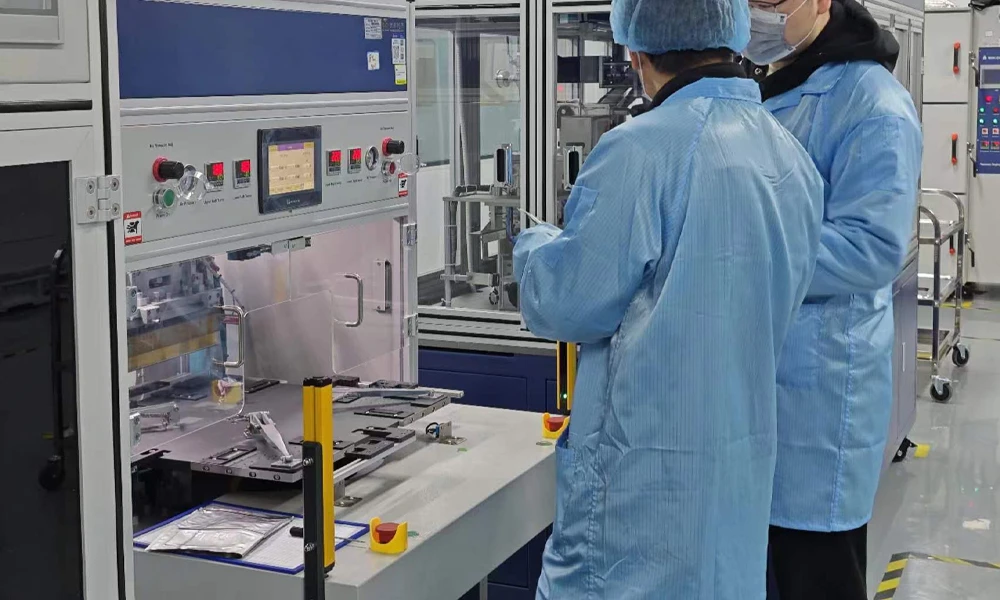

Recherche sur les batteries à semi-conducteurs au laboratoire commun TOB

UNlaboratoire conjoint université-entreprise Le partenariat entre TOB NEW ENERGY et le groupe de recherche sur les batteries à l'état solide de l'Université centrale du Sud repose sur ce principe. Les recherches universitaires sur les matériaux électrolytiques et les mécanismes d'interface alimentent la conception des équipements et le développement des procédés. Les données issues de la ligne pilote sur la fabricabilité contribuent à orienter les recherches de l'université. Il ne s'agit pas d'un accord de parrainage, mais d'une véritable collaboration d'ingénierie, l'un des nombreux partenariats de ce type au sein de l'écosystème chinois de la recherche sur les batteries, qui relient la découverte académique à l'application industrielle.

Élément 6 : Chronologies réalistes

L'industrialisation de la technologie des batteries à l'état solide ne se fera pas par une seule percée. Il s'agira d'une série de problèmes d'ingénierie résolus progressivement au fil des années.

Les piles à semi-conducteurs à base de polymères et de composites polymères s'implantent désormais sur des marchés de niche non automobiles : stockage stationnaire, équipements industriels et applications exigeant une température de fonctionnement élevée. Ces déploiements permettent d'acquérir l'expérience de fabrication qui guidera le développement de la prochaine génération de piles.

Les cellules automobiles à base de sulfure devraient entrer en production entre 2027 et 2028, conformément au calendrier publié par Toyota, Samsung SDI et CATL. L'infrastructure de production (salles sèches, lignes de revêtement par solvants non polaires, systèmes de manutention du lithium métal) est actuellement en construction. Les prototypes des cellules qui sortiront de ces lignes en 2028 sont actuellement testés sur des équipements pilotes.

Les cellules tout-solide à base d'oxyde, qui doivent résoudre les problèmes de frittage et d'intégrité mécanique, devraient entrer en production au-delà de 2028. Les approches semi-solides — électrolytes d'oxyde combinés à de petites quantités d'électrolyte liquide — pourraient arriver sur le marché plus tôt en tant que technologie de transition.

Pour les fabricants et investisseurs de batteries, la stratégie optimale aujourd'hui n'est pas de parier sur la technologie d'électrolyte qui « s'imposera ». Il s'agit plutôt de commencer à recueillir des données de production sur la technologie correspondant à leur application : à l'échelle pilote, sur des équipements représentatifs de la production, avec la conception de cellule cible. L'entreprise qui se lance dans cette démarche en 2026 bénéficiera de trois années d'expérience en production à l'ouverture du marché. Celle qui attend que la technologie soit « éprouvée » accusera un retard de trois ans.

Résumé de la fabrication des batteries à l'état solide : Les batteries à l'état solide remplacent les électrolytes liquides inflammables par des électrolytes solides, permettant l'utilisation d'anodes en lithium métal et offrant des cellules intrinsèquement plus sûres. Trois procédés de fabrication d'électrolytes prédominent : les oxydes, qui nécessitent un frittage à haute température ; les sulfures, qui requièrent des conditions extrêmes de salle blanche à un point de rosée de -50 à -60 °C ; et les polymères, qui offrent la méthode de fabrication la plus simple, mais au détriment des performances à température ambiante. La fabrication des cellules à l'état solide requiert des équipements fondamentalement différents : un empilement sous pression contrôlée pour les interfaces solide-solide, des systèmes de manipulation du lithium métal et des équipements de revêtement compatibles avec les solvants non polaires. Le calendrier d'industrialisation dépend de la technologie utilisée : les cellules à base de polymères composites pénètrent actuellement des marchés de niche, les cellules automobiles à base de sulfure visent la période 2027-2028, et les cellules à l'état solide à base d'oxyde sont prévues au-delà de 2028. La réussite des partenariats repose sur l'intégration de la science des matériaux et du génie de la fabrication – une capacité que le modèle de collaboration université-entreprise, illustré par le laboratoire commun de TOB NEW ENERGY avec l'Université Central South, est spécifiquement conçu pour fournir.

Dany Huang, Ph.D. — PDG, Xiamen TOB New Energy Technology Co., Ltd.
