Assemblage de batteries automatisé vs manuel : analyse des coûts, de la qualité et du débit

Par Dany Huang, Ph.D.

Entrez dans un atelier d'assemblage de batteries pendant un quart de production. Sur la gauche, des opérateurs en combinaisons de salle blanche travaillent selon un rythme régulier : alignement des feuilles d'électrodes, positionnement des couches de séparateur, alimentation des composants dans les montages. Chaque mouvement est délibéré. Chaque cellule prend quelques minutes. Sur la droite, une ligne automatisée fonctionne à un rythme que l'œil humain a du mal à suivre : des bras robotisés saisissent et placent des piles d'électrodes en moins d'une seconde, des têtes de soudage laser pulsent par rafales de millisecondes, des cellules terminées émergent toutes les quelques secondes. Les mêmes spécifications de produit. Deux approches totalement différentes pour le fabriquer.

La question à laquelle tout fabricant de batteries — de la startup à la gigafactory — est confronté n'est pas de savoir si l'automatisation est meilleure. C'est : à votre volume de production, votre mix de produits et votre seuil de qualité, où sur le spectre entre manuel et entièrement automatisé l'économie est-elle logique ? TOB NEW ENERGY, l'un des fabricants basés en Chine fournissant sur tout ce spectre, construit à la fois des lignes automatisées et des postes de travail semi-automatisés — une double capacité qui façonne l'analyse de cet article. Cet article cartographie le cadre décisionnel.

Chapitre 1 : Ce que couvre réellement l'assemblage

L'assemblage des batteries comprend six étapes de processus fondamentales, chacune ayant une sensibilité différente à la précision et une susceptibilité différente à la variabilité humaine.

Découpe et refente des électrodes.Les bobines d'électrodes revêtues et calandrées sont découpées à des dimensions précises. La précision dimensionnelle — généralement comprise entre ±0,1 et 0,2 millimètres — affecte directement la précision d'alignement de l'empilage ou de l'enroulement en aval.

Empilage ou enroulement.Les feuilles d'électrodes et les couches de séparateur sont combinées dans la structure de la cellule. Il s'agit de l'étape d'assemblage ayant le plus grand impact sur les performances de la cellule — la résistance interne, la densité énergétique et la durée de vie du cycle découlent toutes de la géométrie établie ici.

Soudage des languettes.Les languettes d'électrodes positives et négatives sont reliées aux bornes du collecteur de courant, généralement par soudage par ultrasons ou laser. La cohérence et la résistance de la soudure déterminent directement la résistance interne de la cellule et sa fiabilité à long terme. C'est l'une des étapes les plus sensibles à la qualité de toute la chaîne d'assemblage.

Boîtier.L'assemblage d'électrodes est inséré dans le boîtier de la cellule — boîte en aluminium, boîte en acier ou sachet en laminé d'aluminium. Le processus de mise en boîtier nécessite un retour tactile pour s'adapter aux variations dimensionnelles mineures entre la pile d'électrodes et le boîtier.

Remplissage d'électrolyte.L'électrolyte est distribué dans la cellule dans des conditions environnementales contrôlées. La précision du volume de remplissage et l'uniformité de la distribution affectent le mouillage des électrodes et la qualité de la formation.

Scellage.La cellule est hermétiquement scellée. L'intégrité du scellage détermine directement la durée de vie et la sécurité de la cellule — un scellage qui fuit laisse entrer l'humidité qui réagit avec l'électrolyte pour former du HF, ce qui dégrade chaque composant avec lequel il entre en contact.

Chacune de ces étapes se situe à un point différent du spectre de faisabilité de l'automatisation. Comprendre quelles étapes sont les plus sensibles à la variabilité humaine et lesquelles sont les plus tolérantes est le fondement d'une stratégie d'automatisation intelligente.

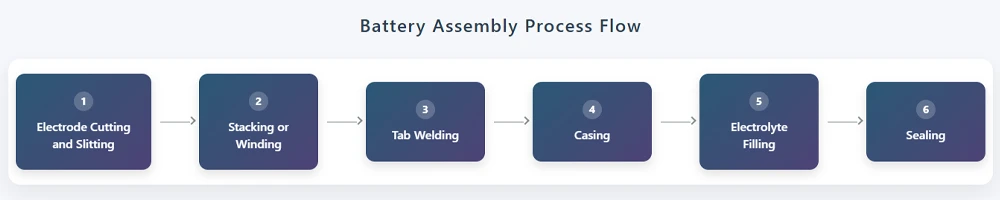

Diagramme du flux du processus d'assemblage de batteries

Chapitre 2 : Coût — Au-delà du prix de l'équipement

Les comparaisons des dépenses d'investissement entre l'assemblage manuel et automatisé sont trompeusement simples. Une ligne d'assemblage entièrement automatisée coûte deux à cinq fois plus cher qu'un équivalent semi-automatisé et plus de dix fois plus qu'une configuration de poste de travail manuel. Mais les CAPEX ne sont que le coût visible.

L'assemblage manuel entraîne des coûts opérationnels qui augmentent linéairement avec le volume de production. Main-d'œuvre directe. Main-d'œuvre d'inspection de la qualité. Coûts de formation — un nouvel opérateur nécessite généralement deux à quatre semaines pour atteindre le débit et le rendement standard. Coûts de rotation — chaque opérateur qui part emporte avec lui ses compétences accumulées, et chaque remplaçant recommence la courbe de formation à zéro. Sur les marchés du travail à forte rotation, ces coûts peuvent dépasser les salaires.

L'assemblage automatisé substitue le capital au travail, mais il substitue un ensemble de coûts cachés à un autre. Ingénieurs en programmation et débogage. Temps d'arrêt pendant la maintenance — lorsqu'une ligne automatisée s'arrête, chaque poste s'arrête simultanément. L'OEE d'une ligne automatisée dépend plus fortement de la vitesse de réponse à la maintenance que d'une ligne manuelle, où l'absence d'un opérateur n'arrête pas les autres.

Le coût le moins visible est le coût de la mauvaise qualité. Les taux de rebut de l'assemblage manuel varient généralement de 1 à 5 %, selon la complexité du processus et les compétences de l'opérateur. Les taux de rebut de l'assemblage automatisé peuvent rester inférieurs à 0,1 à 1 %. Mais une cellule mise au rebut lors de l'assemblage a consommé toute la valeur du traitement en amont — préparation des matériaux, mélange, revêtement, calandrage. Chaque point de pourcentage de taux de rebut plus élevé représente non seulement le coût de la cellule mise au rebut, mais le coût cumulé de chaque étape du processus investi en elle. Ce coût est invisible dans le budget de l'équipement. Il apparaît des mois plus tard dans le rapport de variance de fabrication.

Le seuil de rentabilité dépend des coûts de main-d'œuvre locaux, de la valeur du produit, de l'utilisation de la ligne et du cycle de vie du produit. Les ingénieurs d'application de TOB NEW ENERGY modélisent régulièrement ce seuil de rentabilité pour les clients — car la réponse correcte dépend de variables qu'aucune feuille de calcul générique ne peut capturer. Pour des volumes annuels inférieurs à environ un million de cellules, avec plusieurs formats de produits et des coûts de main-d'œuvre modestes, l'assemblage manuel ou semi-automatisé peut offrir un coût total inférieur. Pour des volumes annuels supérieurs à dix millions de cellules, avec un format de produit unique et des exigences de cohérence élevées — comme dans la production de cellules automobiles — l'avantage du TCO de l'assemblage automatisé se compose avec chaque année d'exploitation supplémentaire.

Chapitre 3 : Qualité — Mains humaines et précision des machines

La variabilité humaine dans l'assemblage a des racines physiologiques, et non managériales. Après quatre heures de fonctionnement continu, le contrôle moteur fin et l'attention se dégradent de manière mesurable. Deux opérateurs formés par le même instructeur développeront des pressions de main différentes, des habitudes d'alignement différentes, des seuils de détection des défauts différents au fil des mois de travail indépendant. Dans les tâches répétitives, le cerveau humain entre dans un mode pilote automatique où des écarts subtils — un pli de séparateur, une électrode légèrement mal alignée — passent inaperçus.(Suite de la phrase précédente) formés par le même instructeur développeront des pressions de main différentes, des habitudes d'alignement différentes, des seuils de détection des défauts différents au fil des mois de travail indépendant. Dans les tâches répétitives, le cerveau humain entre dans un mode pilote automatique où des écarts subtils — un pli de séparateur, une électrode légèrement mal alignée — passent inaperçus.

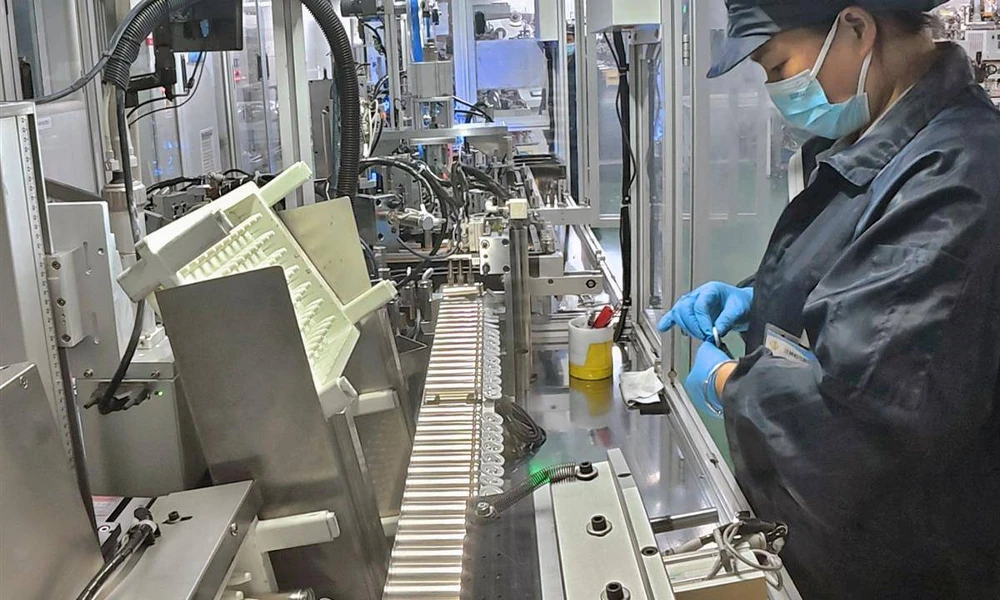

Ouvrier soudant un capuchon de batterie sur une ligne d'assemblage manuelle de cellules cylindriques

La précision de la machine fonctionne différemment. Une fois calibré, un système robotisé de saisie et de placement maintient la même précision de positionnement sur des millions de cycles. Une soudeuse laser délivre le même profil énergétique à chaque joint. Mais la précision de la machine est rigide — elle dépend de la cohérence des matériaux entrants. Si les dimensions des feuilles d'électrodes varient de ±0,05 millimètres sur un lot, un empileur automatisé placera chaque feuille à la position programmée, et la pile résultante portera cette variation dans la cellule. Un opérateur humain peut remarquer la variation et compenser.

Cela crée une dynamique contre-intuitive : l'automatisation améliore la qualité lorsque les matériaux entrants sont cohérents, et peut amplifier les problèmes de qualité lorsqu'ils ne le sont pas. L'argument de la qualité en faveur de l'automatisation est le plus fort pour les étapes où la sensibilité à la qualité est élevée et où la cohérence des matériaux entrants est bien contrôlée.

Le soudage des languettes et le scellage sont les candidats à l'automatisation les plus prioritaires. Tous deux affectent la sécurité et la durée de vie de la cellule. Tous deux nécessitent une précision et une cohérence que l'opération manuelle a du mal à maintenir sur tout un quart de production.Le portefeuille de machines d'assemblage de batteries  de TOB comprend des stations de soudage et de scellage automatisées spécifiquement pour ces étapes critiques pour la qualité. L'exigence Cpk pour les cellules de qualité automobile — généralement 1,33 ou plus — est un seuil statistique que le soudage et le scellage manuels ne peuvent pas atteindre de manière fiable.

L'automatisation de l'empilage et de l'enroulement dépend du format et du volume. L'enroulement des cellules cylindriques est le processus d'assemblage automatisé le plus mature de l'industrie. L'empilage des cellules en sachet à grande vitesse reste un domaine où le compromis entre la vitesse d'automatisation et la précision de l'empilage est activement optimisé.

L'encapsulage est l'étape où la dextérité manuelle conserve son avantage le plus marqué. Les légères variations dimensionnelles entre les empilements d'électrodes et les boîtiers de cellules exigent une adaptation tactile que les systèmes automatisés gèrent grâce à des mécanismes de détection et de conformité coûteux. Pour les volumes faibles à moyens, la prime d'automatisation pour l'encapsulage peut ne pas être justifiée par le gain de qualité.

Chapitre 4 : Débit — Vitesse, goulots d'étranglement et flexibilité

La comparaison des temps de cycle est révélatrice. Une ligne entièrement automatisée livre des cellules toutes les 2 à 5 secondes. Une ligne semi-automatisée, toutes les 15 à 60 secondes. Un poste de travail manuel, plusieurs minutes par cellule. Mais ces chiffres ne comparent que le fonctionnement en régime permanent à pleine utilisation.

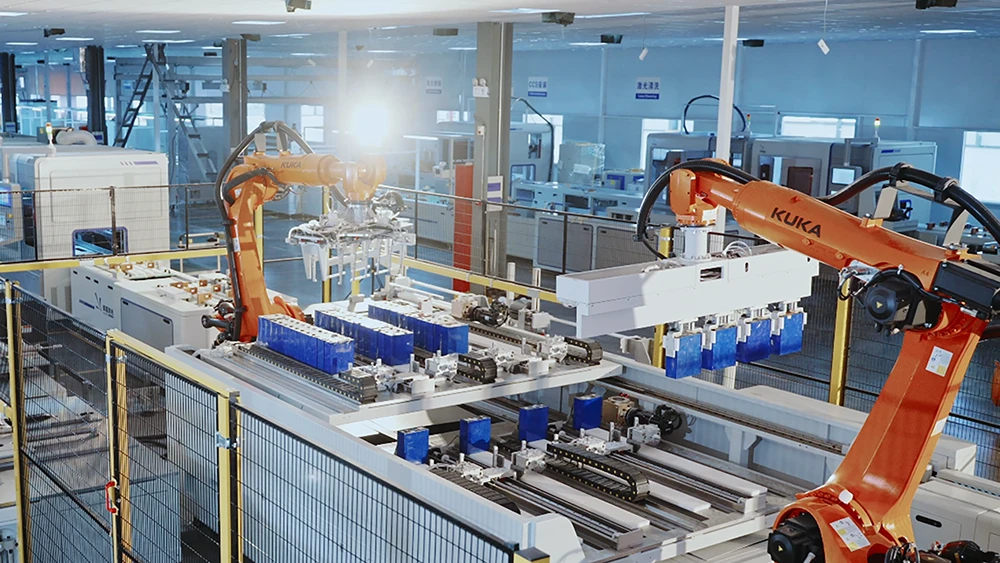

Une ligne entièrement automatisée assemblage de cellules prismatiques ligne

Le comportement des goulots d'étranglement diffère entre les lignes manuelles et automatisées. Dans une ligne manuelle, le goulot d'étranglement est généralement l'étape exigeant le plus de précision — le soudage des languettes ou l'empilage — où les opérateurs ralentissent naturellement pour maintenir la qualité. Dans une ligne automatisée, le goulot d'étranglement est l'étape physiquement la plus lente — le remplissage d'électrolyte avec son temps de mouillage requis, ou la formation avec sa durée de plusieurs heures — qu'aucune automatisation ne peut accélérer.

La flexibilité de changement de série est l'argument le plus fort pour conserver des postes manuels ou semi-automatisés. Une ligne manuelle peut passer d'un format de cellule à un autre avec une nouvelle instruction de travail et un changement de montage — de quelques minutes à quelques heures. Une ligne automatisée nécessite une reprogrammation, un remplacement des montages et un recalibrage. De quelques heures à quelques jours. L'équipement de découpe et de refendage à changement rapide couvert par les brevets CN202122021936 et CN202122020284 — détenus par TOB NEW ENERGY — traite spécifiquement de la vitesse de changement de série. Pour les fabricants produisant plusieurs formats de cellules en petits lots, le coût de changement de série d'une automatisation complète peut absorber l'avantage du débit.

La configuration réelle la plus courante est hybride : automatiser les étapes critiques pour la qualité où la précision justifie l'investissement, conserver des postes manuels ou semi-automatisés là où la flexibilité prédomine. TOB NEW ENERGY fournit des équipements d'assemblage sur tout ce spectre — des postes de travail semi-automatisés autonomes pour les environnements de démarrage et de R&D aux lignes automatisées entièrement intégrées pour la production à haut volume — permettant aux fabricants d'échelonner l'investissement en automatisation à mesure que leurs données de qualité identifient les étapes où l'amélioration de la cohérence offrira le meilleur rendement.

Chapitre 5 : La réalité hybride

La plupart des lignes d'assemblage de batteries ne sont ni entièrement manuelles ni entièrement automatisées. Elles sont hybrides — et la décision des étapes à automatiser suit une logique d'ingénierie, et non une logique budgétaire.

Les candidats à l'automatisation offrant le meilleur rendement sont les étapes où trois conditions se chevauchent : la sensibilité à la qualité est élevée, la cohérence des matériaux entrants est bien contrôlée et le Cpk manuel ne peut pas atteindre de manière fiable le seuil de qualité. Le soudage des languettes et le scellage en sont les exemples les plus clairs. Les deux sont critiques pour la sécurité. Les deux exigent une précision que des opérateurs humains fatigués ne peuvent maintenir tout au long d'un quart de travail. Les deux sont des étapes où le coût d'une seule défaillance sur le terrain dépasse largement l'investissement dans l'automatisation.

Les étapes où la variation des matériaux entrants est élevée — l'encapsulage en étant l'exemple principal — bénéficient moins d'une automatisation complète. Les brevets de conception de boîtiers de TOB NEW ENERGY (CN202230781031 pour les cellules cylindriques, CN202230775678 pour les cellules prismatiques) reflètent l'attention portée par l'ingénierie à l'étape de l'encapsulage. Un montage qui positionne le boîtier pendant que l'opérateur guide l'insertion offre la majeure partie du gain de cohérence pour une fraction du coût d'un poste d'encapsulage entièrement automatisé.

La trajectoire d'automatisation suit un modèle progressif. Phase un : automatiser d'abord les étapes critiques pour la qualité — soudage des languettes, scellage — même à faible volume. Les stations de soudage automatisées de TOB NEW ENERGY traitent cette phase directement. Phase deux : à mesure que la production augmente et que les données de qualité s'accumulent, automatiser les étapes où les données de cohérence entre les lots montrent la plus grande variation. Phase trois : évaluer l'automatisation de la ligne complète lorsque le volume, la stabilité du format et la maturité du processus justifient le coût de changement de série.

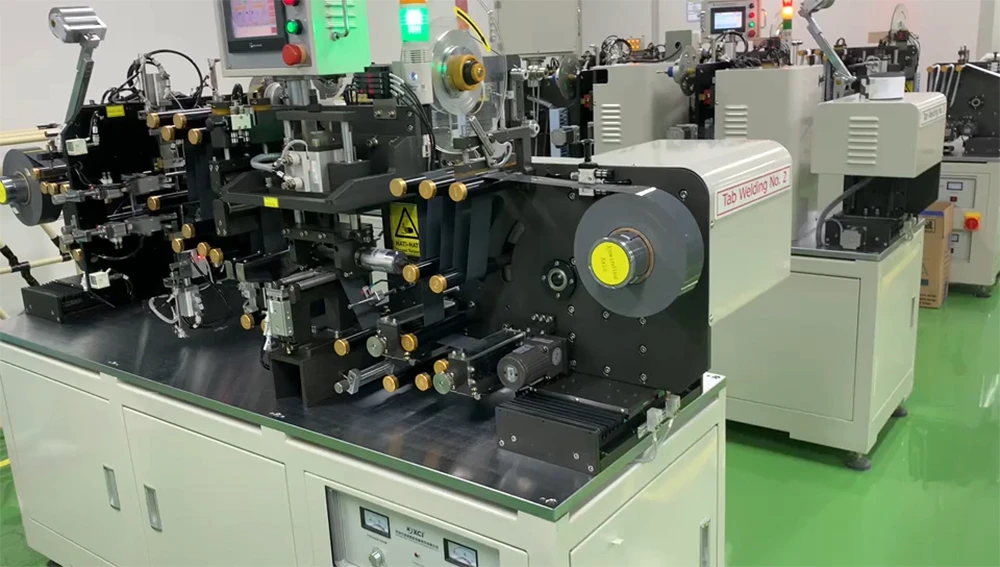

machine de soudage automatique de languettes de batterie

Les fournisseurs d'équipements qui proposent à la fois des solutions d'assemblage automatisées et semi-automatisées — plutôt que l'une ou l'autre uniquement — peuvent soutenir cette trajectoire progressive sans obliger le fabricant à changer de fournisseur entre les phases. Les brevets d'équipement d'assemblage détenus par TOB NEW ENERGY reflètent cette double capacité : un brevet de dispositif de découpe de batterie (CN202122021936) traite de la découpe de précision avec nettoyage intégré pour éviter la contamination par des particules ; un brevet de dispositif de refendage (CN202122020284) couvre la capacité de changement rapide multi-format — le type de détail d'ingénierie qui détermine le temps de changement de série dans une ligne hybride ; les brevets de conception de boîtiers de cellules cylindriques (CN202230781031) et de boîtiers de cellules prismatiques (CN202230775678) traitent de l'étape de l'encapsulage où l'outillage spécifique au format affecte directement la faisabilité de l'automatisation.

Chapitre 6 : Le cadre de décision pour l'automatisation

La décision d'automatiser une étape d'assemblage de batterie n'est pas binaire. Il s'agit d'une évaluation multidimensionnelle qui doit être faite étape par étape, et non ligne par ligne.

Étape un : déterminer la sensibilité à la qualité pour chaque étape. Le soudage des languettes et le scellage justifient l'automatisation pour des raisons de qualité, indépendamment du volume — une seule défaillance sur le terrain dans l'un ou l'autre entraîne des conséquences en matière de sécurité et de garantie qui dépassent largement l'investissement dans l'équipement. C'est la logique derrière les stations de soudage et de scellage automatisées du portefeuille d'assemblage de TOB NEW ENERGY.

Étape deux : évaluer la cohérence des matériaux entrants pour chaque étape. Les étapes présentant une forte variation des matériaux peuvent ne pas bénéficier d'une automatisation complète. Investissez d'abord dans le contrôle des processus en amont pour réduire la variation, puis automatisez.

Étape trois : modéliser le coût total de possession, et non seulement le prix de l'équipement. Inclure le coût de la mauvaise qualité — rebuts multipliés par le coût cumulé du traitement en amont. Inclure le coût de changement de série si plusieurs formats sont produits. Inclure le coût de la formation et du roulement des opérateurs pour les étapes manuelles.

Étape quatre : planifier l'automatisation comme un programme progressif — une trajectoire que le fabricant soutient avec des équipements allant des postes de travail semi-automatisés aux lignes complètes, et non un projet unique. Automatisez d'abord les étapes critiques pour la qualité. Utilisez les données de qualité des étapes automatisées pour identifier les prochaines priorités d'automatisation. Construisez vers une automatisation complète de la ligne lorsque les données le justifient, et non lorsque le budget le permet. L'approche de TOB en matière de fourniture d'équipements d'assemblage — offrant des stations manuelles, semi-automatisées et entièrement automatisées au sein du même cadre d'ingénierie — soutient cette trajectoire sans forcer un investissement prématuré ni nécessiter de changements de fournisseur entre les phases.

L'automatisation n'est pas un interrupteur. C'est un cadran — et le réglage correct dépend de l'endroit où vous vous situez sur la courbe, du prototype de premier article à la production en gigawattheures.

Résumé du processus d'assemblage de batterie : La décision entre l'assemblage de batterie automatisé et manuel est un choix d'ingénierie économique et axé sur la qualité, et non une préférence technologique binaire. L'assemblage de batterie comprend six étapes fondamentales — découpe des électrodes, empilage ou enroulement, soudage des languettes, encapsulage, remplissage d'électrolyte et scellage — chacune ayant une sensibilité différente à la précision et à la variabilité humaine. L'analyse du coût total de possession doit inclure le coût caché de la mauvaise qualité, où des taux de rebuts manuels plus élevés gaspillent la valeur accumulée de tous les processus en amont. Le soudage des languettes et le scellage sont les candidats à l'automatisation les plus prioritaires — leurs exigences de qualité dépassent ce qu'une opération manuelle peut fournir de manière cohérente. La plupart des lignes de production convergent vers un modèle hybride : automatiser là où la qualité et le débit justifient l'investissement, conserver des postes manuels ou semi-automatisés là où la flexibilité et l'économie des petits lots prédominent. La stratégie d'automatisation la plus économique est progressive et basée sur les données — automatisez d'abord là où la qualité la variation est la plus large, et non là où le budget est le plus important.

Dany Huang, Ph.D. — PDG, Xiamen TOB New Energy Technology Co., Ltd.
