Principales causes de fuite au niveau du scellage des poches

Les batteries à poche sont largement utilisées dans l'électronique grand public, les véhicules électriques et les systèmes de stockage d'énergie grâce à leur haute densité énergétique, leur légèreté et leur conception flexible. Contrairement aux cellules cylindriques et prismatiques, les batteries à poche utilisent un film d'aluminium laminé comme emballage extérieur, au lieu d'un boîtier métallique rigide. Cette structure permet une meilleure utilisation de l'espace et un poids réduit, mais elle rend également le processus d'étanchéité beaucoup plus critique. Tout défaut d'étanchéité peut entraîner une fuite d'électrolyte, une infiltration d'humidité, une fuite de gaz ou une contamination interne, ce qui peut affecter gravement les performances, la sécurité et la durée de vie de la batterie. C'est pourquoi le contrôle qualité de l'étanchéité est une étape cruciale de la fabrication des batteries à poche.

Les fuites d'étanchéité des cellules à poche sont rarement dues à un seul facteur. Le plus souvent, elles résultent d'interactions entre les paramètres de procédé, les propriétés des matériaux, l'état des équipements et les facteurs environnementaux. Même lorsque chaque paramètre semble conforme aux spécifications, de petits écarts peuvent se combiner et créer des interfaces d'étanchéité fragiles ou des voies de fuite microscopiques. D'un point de vue ingénierie, les causes de fuite peuvent être globalement classées en trois catégories : les problèmes liés au procédé, les défauts liés aux matériaux et les problèmes de contamination ou de manipulation. Comprendre comment ces facteurs affectent l'interface d'étanchéité est essentiel pour identifier les causes profondes et mettre en œuvre des mesures correctives efficaces.

1. Causes liées au processus

Le procédé de thermoscellage est extrêmement sensible à la température, à la pression et au temps. Ces trois paramètres déterminent si la couche polymère interne du film du sachet peut fondre, s'écouler et se lier complètement pour former une interface continue. Un contrôle inadéquat de l'un de ces paramètres peut entraîner des défauts de scellage.
Un problème fréquent est une température de scellage insuffisante. Lorsque la température est trop basse, la couche de scellage interne ne fond pas complètement, ce qui entraîne une faible adhérence. Bien que le joint puisse paraître intact visuellement, l'interface peut présenter des micro-vides susceptibles de se transformer ultérieurement en voies de fuite. À l'inverse, une température excessive peut dégrader le polymère ou endommager la couche adhésive entre la feuille d'aluminium et le film extérieur, réduisant ainsi la résistance mécanique et provoquant un décollement au fil du temps.
La pression est tout aussi importante. Une pression insuffisante empêche le polymère fondu d'adhérer parfaitement aux irrégularités de surface et de les combler, tandis qu'une pression excessive peut expulser la couche fondue, réduire l'épaisseur du joint, voire endommager la couche d'aluminium. Une répartition inégale de la pression sur la zone de joint peut créer des zones d'adhérence irrégulière, particulièrement sujettes aux fuites sous contrainte mécanique.
Le temps de scellage joue également un rôle crucial. S'il est trop court, le polymère risque de ne pas avoir le temps de s'écouler et d'adhérer correctement. S'il est trop long, une surchauffe ou une déformation du matériau peuvent survenir. Sur les lignes de production à grande vitesse, maintenir un temps de scellage constant dans toutes les cellules devient plus complexe, ce qui accroît le risque de variations dans la qualité du scellage.

2. Causes liées aux matériaux

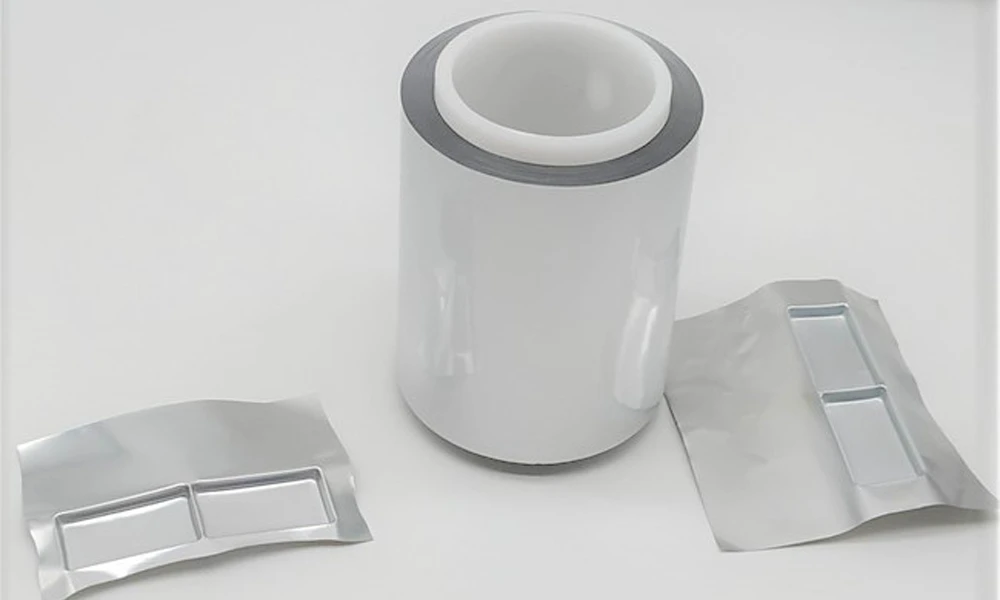

La qualité et l'homogénéité du film laminé en aluminium influent directement sur l'étanchéité. Des variations d'épaisseur, d'uniformité du revêtement ou d'adhérence entre les couches peuvent entraîner une étanchéité irrégulière. Par exemple, si la couche d'étanchéité interne présente une épaisseur inégale, certaines zones peuvent fondre et adhérer correctement tandis que d'autres resteront insuffisamment étanches.
Des défauts dans le film, tels que des piqûres, des rayures ou des microfissures, peuvent également créer des voies de fuite. Ces défauts peuvent apparaître lors de la fabrication, du transport ou de la manipulation du film. Même si le processus de scellage est parfaitement maîtrisé, un film défectueux ne peut garantir une étanchéité optimale.
La compatibilité des matériaux est un autre facteur important. Le comportement de scellage dépend des caractéristiques de fusion de la couche polymère interne. Si différents lots de film présentent des températures de fusion ou des compositions légèrement différentes, les mêmes paramètres de scellage peuvent ne pas donner des résultats constants. Ceci est particulièrement critique en production à grande échelle, où de faibles variations des propriétés des matériaux peuvent entraîner des différences importantes de rendement.
Les matériaux des électrodes et des languettes peuvent également influencer la qualité de l'étanchéité. La présence de languettes métalliques dans la zone d'étanchéité introduit des discontinuités à l'interface. Si les paramètres d'étanchéité ne sont pas optimisés pour ces zones, des interstices ou une faible adhérence peuvent apparaître autour des languettes, constituant ainsi une source fréquente de fuites.

3. Problèmes de contamination et de manipulation

La contamination de la zone d'étanchéité est l'une des causes les plus fréquentes de fuites en production. Des substances telles que des résidus d'électrolyte, des particules de poussière ou des débris d'électrodes peuvent empêcher une bonne adhésion entre les couches de polymère. Même une faible contamination peut créer un microcanal permettant le passage de gaz ou de liquide à travers le joint.
La contamination par l'électrolyte est particulièrement problématique. Lors du remplissage et de la manipulation, de petites quantités d'électrolyte peuvent se répandre dans la zone de scellage. Les composants de l'électrolyte pouvant interférer avec la liaison du polymère, leur présence peut réduire considérablement l'étanchéité du joint. Dans certains cas, le joint peut paraître acceptable au départ, mais se rompre pendant le stockage ou les cycles de fonctionnement en raison d'interactions chimiques à l'interface.
Une manipulation inadéquate peut également endommager le film du sachet avant le scellage. Les rayures, les plis ou les déformations mécaniques peuvent fragiliser la structure du film et le rendre plus susceptible aux fuites. Un mauvais alignement lors du scellage peut entraîner une répartition inégale de la pression ou une largeur de scellage insuffisante, augmentant ainsi le risque de défauts.

4. Facteurs liés à l'équipement et à l'outillage

L'état et la conception des équipements de scellage jouent également un rôle important. Des têtes de scellage usées ou contaminées peuvent entraîner une répartition inégale de la température ou une pression irrégulière. Si l'élément chauffant ne maintient pas une température stable sur toute la largeur de scellage, certaines zones peuvent être insuffisamment scellées tandis que d'autres sont surchauffées.
L'alignement des outils est un autre facteur critique. Des mâchoires d'étanchéité mal alignées peuvent engendrer une répartition inégale de la pression, provoquant une adhérence insuffisante dans certaines zones. De plus, un contrôle insuffisant du refroidissement après scellage peut affecter la cristallisation et la solidification de la couche de polymère, influençant ainsi la résistance finale du joint.

5. Résumé des causes de fuite

Les principales causes de fuite au niveau du scellage des cellules en poche peuvent être résumées comme suit :

• Paramètres de thermoscellage incorrects (température, pression, durée)
• Variations ou défauts dans le film laminé en aluminium
• Contamination dans la zone d'étanchéité (électrolyte, poussière, particules)
• Dommages mécaniques ou défaut d'alignement lors de la manutention
• Instabilité ou mauvais entretien des équipements

En pratique, les fuites résultent souvent de la combinaison de plusieurs facteurs plutôt que d'un problème isolé. Par exemple, une température de scellage légèrement inférieure à la normale, associée à une contamination mineure, peut suffire à créer une voie de fuite qui n'existerait pas si chaque facteur était maîtrisé indépendamment.
