Procédés d'empilage et d'enroulement des cellules de batterie dans l'assemblage des batteries

Par l'équipe technique de TOB

Lorsqu'une conception de cellule de batterie atteint l'étape d'assemblage des électrodes, une décision façonne presque tout ce qui suit : la résistance interne, la densité énergétique, le comportement thermique, la durée de vie en cycles et la configuration des équipements de toute la ligne d'assemblage. Cette décision est le choix entre l'empilage et l'enroulement. Ce n'est pas une simple note technique. C'est une bifurcation décisive. Et avec l'essor des cellules prismatiques grand format, des architectures à l'état solide et des conceptions de poches ultra-minces, la question empilage contre enroulement est devenue plus déterminante — et moins évidente — qu'elle ne l'était il y a dix ans. Les fournisseurs d'équipements qui conçoivent et fabriquent à la fois des systèmes d'enroulement et d'empilage rencontrent cette décision au cœur de presque tous les projets clients — des laboratoires de R&D aux usines de gigawattheures.

Partie A : Comment fonctionnent les deux procédés

L'enroulement et l'empilage partagent le même objectif — combiner les électrodes positives, les séparateurs et les électrodes négatives en une structure de cellule — mais ils y parviennent par des mécanismes physiques fondamentalement différents.

L'enroulement est un procédé continu. Les bandes d'électrodes et de séparateurs avancent simultanément dans une machine d'enroulement, s'enroulant autour d'un mandrin rotatif pour former un rouleau de type gelée cylindrique ou ovale aplati. Les principaux paramètres de contrôle sont la gestion de la tension de chaque bande, la précision de l'alignement entre les couches et la vitesse d'enroulement. Le procédé est géométriquement naturel pour les cellules cylindriques — le rouleau de type gelée rond s'insère parfaitement dans un boîtier rond. Pour les cellules prismatiques, le rouleau de type gelée est aplati avant insertion. Pensez à l'enroulement comme à une ligne que l'on roule pour la transformer en volume.

L'empilage est un procédé discontinu. Les feuilles d'électrode positive prédécoupées, les couches de séparateur et les feuilles d'électrode négative sont placées alternativement — généralement selon un motif de pliage en Z où un seul séparateur continu zigzague entre les feuilles d'électrodes, ou grâce à une mise en place multicouche où des bras robotisés positionnent plusieurs feuilles simultanément. Les principaux paramètres de contrôle sont la précision du positionnement des feuilles, la tension du séparateur pendant le pliage et la vitesse d'empilage. L'empilage est géométriquement naturel pour les cellules en poche et les cellules prismatiques grand format — les couches plates produisent un bloc rectangulaire sans courbures. Pensez à l'empilage comme à des plans individuels assemblés pour construire un volume, couche par couche.

Sous ces différences de procédé se trouve une seule distinction physique qui explique la plupart des différences de performance entre les deux méthodes. Dans un rouleau de type gelée enroulé, les couches d'électrodes et de séparateurs se courbent autour du mandrin — créant une contrainte mécanique induite par la courbure à chaque point de pliage. Dans une structure empilée, chaque couche reste plane — la contrainte est répartie uniformément sur tout le plan. Cette distinction — contrainte de courbure contre contrainte planaire — est la cause fondamentale des cinq différences de performance qui suivent.

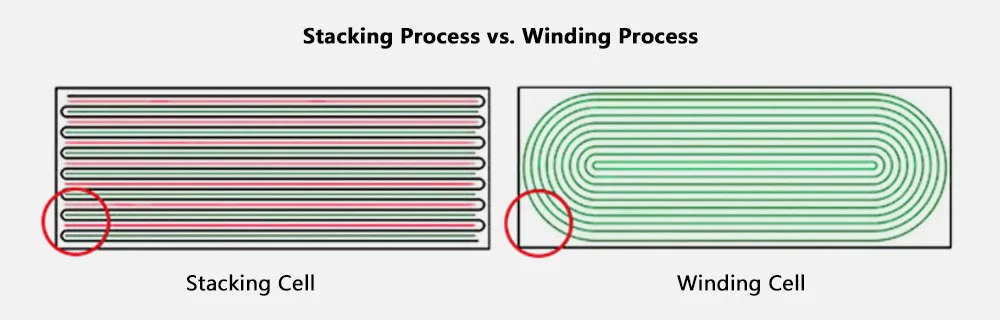

Procédé d'enroulement contre empilage

Partie B : Cinq dimensions de comparaison des performances

Résistance interne et capacité de débit

La contrainte de courbure dans un rouleau de type gelée enroulé n'est pas uniforme. Dans les couches internes — celles les plus proches du mandrin — le rayon de courbure est le plus faible, créant la contrainte de compression la plus élevée sur l'électrode interne. Cela se traduit par une résistance de contact locale plus élevée à l'interface électrode-séparateur. Lors d'une décharge à fort courant, le courant se concentre dans les régions à plus faible résistance, créant des points chauds locaux au niveau des zones de courbure. Une cellule empilée évite cela. Les feuilles d'électrodes restent planes. Le courant se répartit uniformément. Le résultat est une résistance interne globale plus faible et de meilleures performances à fort courant. TOB NEW ENERGY, qui fabrique à la fois des machines d'enroulement et d'empilage, observe directement ce phénomène dans les données clients — même chimie, même ligne de revêtement, impédance de cellule mesurablement différente selon la méthode d'assemblage. Dans les conceptions à grands cylindres sans languettes comme la 4680, le chemin de collecte du courant a été repensé pour réduire la pénalité de résistance liée à l'enroulement — mais la contrainte mécanique au niveau des courburesreste présente.

Densité énergétique et utilisation de l'espace

Une cellule cylindrique enroulée gaspille de l'espace — le rouleau de type gelée rond laisse des coins non remplis dans le boîtier cylindrique. Un rouleau de type gelée aplati dans un boîtier prismatique améliore cela, mais conserve des extrémités courbées. Une cellule empilée remplit efficacement un espace rectangulaire. Pour les mêmes dimensions externes, une cellule prismatique empilée offre généralement une densité énergétique volumique supérieure de 3 à 8 % à celle d'une cellule prismatique enroulée. Dans les applications où chaque centimètre cube compte — véhicules électriques haut de gamme, appareils électroniques grand public ultra-minces — cette différence est déterminante. Pour les cellules prismatiques où les deux technologies sont disponibles, l'avantage de densité énergétique de l'empilage est un facteur principal favorisant l'adoption par les clients.

Comportement thermique et sécurité

Dans une cellule enroulée, les zones de courbure présentant une résistance locale plus élevée génèrent proportionnellement davantage de chaleur sous charge. Un point chaud local peut déclencher des réactions secondaires locales — décomposition de l'électrolyte, dégradation du film SEI — ce qui augmente encore la température. Dans une cellule empilée, l'interface plane des électrodes produit une densité de courant plus uniforme et donc une génération de chaleur plus homogène. Les couches de séparateur entre chaque paire d'électrodes agissent également comme des barrières thermiques — la chaleur se propageant d'une couche à l'autre doit traverser un séparateur, ce qui ralentit sa diffusion. Pour le stockage d'énergie de grande capacité et les cellules automobiles critiques en matière de sécurité, cet avantage d'uniformité thermique a favorisé l'évolution du secteur vers l'empilage pour les applications haut de gamme.

Durée de vie en cycles

Chaque cycle de charge-décharge provoque l'expansion et la contraction des matériaux d'électrode. Les anodes en graphite gonflent d'environ 10 %. Les anodes contenant du silicium peuvent se dilater de plus de 300 %. Dans une structure enroulée, cette contrainte cyclique se concentre au niveau des courbures — les expansions et contractions répétées dégradent l'interface électrode-cuivre. Dans une structure empilée, les couches planes subissent une expansion moins contrainte et la contrainte mécanique en un point donné est plus faible. Pour les chimies utilisant des matériaux à fort changement de volume — notamment les anodes composites silicium-carbone — l'avantage de durée de vie en cycles de l'empilage peut être considérable. Au cycle 2000, il devient le facteur dominant. Les équipes d'application expérimentées orientent régulièrement les clients vers l'empilage lorsque des matériaux contenant du silicium figurent dans la feuille de route — non pas parce que l'empilage est universellement meilleur, mais parce que le mécanisme de dégradation de la durée de vie en cycles dans les cellules enroulées est bien compris et difficile à compenser par conception.

Rendement de fabrication

L'enroulement et l'empilage ont des profils de rendement différents qui reflètent leur physique de procédé. Dans l'enroulement, une bande d'électrode continue — souvent de 60 mètres ou plus — traverse la machine. Une variation de tension, un défaut d'alignement ou une particule de poussière n'importe où sur cette longueur peut rendre tout le segment de bande inutilisable. À 20 à 30 pièces par minute, l'économie d'un débit élevé compense en partie ce risque. Dans l'empilage, les feuilles d'électrodes sont prédécoupées — une feuille défectueuse est éliminée avant d'entrer dans l'empilement. Une feuille perdue, pas un rouleau. Mais l'empilage présente son propre défi de rendement : à grande vitesse, le mécanisme robotisé de prise et de placement doit manipuler de manière fiable des feuilles d'électrodes fines et flexibles. Un empilage à grande vitesse au-delà de 200 ppm exige une précision mécanique extrême.

Pour une production standardisée à grand volume, la maturité du débit de l'enroulement lui confère un avantage en matière de rendement et de coût. Pour les cellules grand format à forte valeur ajoutée où un seul événement de rebut est beaucoup plus coûteux, l'isolation des défauts offerte par l'empilage apporte un avantage en qualité. Un fournisseur possédant de l'expérience dans les deux technologies peut aider les clients à évaluer ces compromis en fonction de leur économie de production spécifique plutôt que de promouvoir universellement une seule technologie.

Partie C : Quel type de batterie utilise quel procédé

Cellules cylindriques — le domaine naturel de l'enroulement.Les cellules cylindriques — les 18650, 21700 et 4680 — sont majoritairement bobinées. La géométrie s'impose d'elle-même : un rouleau de gelée rond dans un boîtier rond. Les systèmes de bobinage cylindrique de TOB, intégrant les technologies de contrôle de tension et d'alignement du brevet CN202122173244, servent ces formats à l'échelle de production. Le bobinage dominera la production de cellules cylindriques dans un avenir prévisible.

Les cellules en poche — le domaine naturel de l'empilage.Le boîtier flexible en poche en aluminium stratifié repose sur la structure interne de la cellule pour son intégrité mécanique. Un rouleau de gelée bobiné inséré dans une poche crée des forces d'expansion inégales pendant les cycles — les extrémités courbées poussent vers l'extérieur de manière asymétrique, exerçant une contrainte sur le joint de la poche. Une structure empilée exerce une pression plane uniforme. Pour toutes les cellules en poche sauf les moins coûteuses, l'empilage est le choix standard.

Les cellules prismatiques — le champ de bataille.C'est ici que la décision entre empilage et bobinage est la plus vivement disputée. Les cellules prismatiques bobinées bénéficient d'équipements de bobinage matures à haut débit et d'un coût d'investissement inférieur — ce qui les rend attrayantes pour le stockage d'énergie LFP axé sur les coûts. Les cellules prismatiques empilées offrent une densité énergétique plus élevée, une résistance interne plus faible et une durée de vie en cycles plus longue — ce qui en fait la voie privilégiée pour les batteries de véhicules électriques haut de gamme. La part de l'empilage dans les cellules prismatiques augmente, poussée par la pression des constructeurs automobiles sur la densité énergétique et les performances de charge rapide. Les fournisseurs d'équipements qui proposent les deux technologies sont en mesure d'évaluer quelle voie correspond à une application spécifique — car la réponse n'est jamais universelle.

Les cellules à l'état solide — l'empilage est la seule voie viable.Les électrolytes solides — qu'il s'agisse de céramiques oxydes, de verres sulfurés ou de films polymères — ne peuvent pas être pliés autour d'un mandrin de bobinage. Ils se fissurent ou perdent le contact interfacial. L'empilage est la base d'assemblage de toutes les architectures de batteries à l'état solide. À mesure que la technologie à l'état solide évolue vers l'industrialisation, les fournisseurs d'équipements disposant d'une expertise en empilage — y compris TOB NEW ENERGY, dont les systèmes d'empilage et de bobinage proviennent de la R&D interne — verront croître la demande pour un empilage de précision capable de manipuler des couches d'électrolyte fragiles.

Partie D : Équipements, économie et valeur de la capacité à double technologie

Les machines de bobinage et les machines d'empilage sont des systèmes d'ingénierie différents avec des profils de coûts différents.

Une batteriemachine de bobinage est optimisée pour la vitesse. Les systèmes de contrôle de tension maintiennent une tension précise de la bande à plus de 25 pièces par minute. Les systèmes d'alignement maintiennent les bords des électrodes et des séparateurs dans une tolérance de ±0,2 à 0,5 millimètre pendant que la bande est en mouvement continu. Le défi d'ingénierie consiste à maintenir la précision à grande vitesse — deux variables qui s'opposent naturellement. Les machines de bobinage pour formats cylindriques standardisés bénéficient de décennies de perfectionnement et offrent l'équipement d'assemblage le plus rentable par unité de débit.

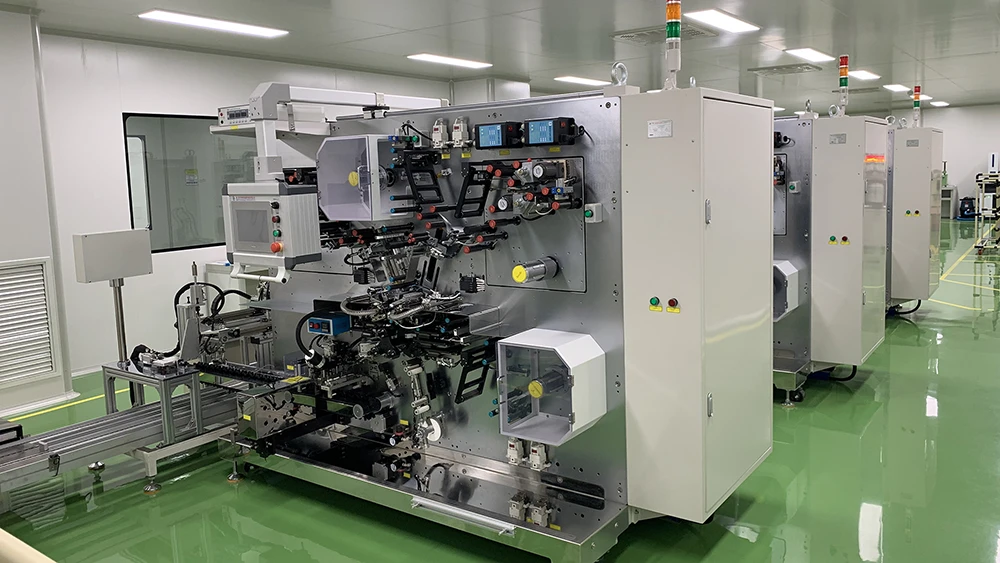

Machine automatisée de bobinage de cellules cylindriques manipulant de fins séparateurs de batterie sur une ligne clé en main de TOB New Energy

Les machines d'empilage debatteries sont optimisées pour la précision au niveau de chaque feuille individuelle. La précision du positionnement et la fiabilité du prélèvement et du placement définissent la qualité de l'empilage. À haute vitesse — au-dessus de 200 ppm — maintenir la précision de placement tout en manipulant de fines feuilles d'électrodes flexibles avec des temps de cycle inférieurs à une seconde représente un défi extrême d'ingénierie mécanique. Différentes technologies d'empilage — pliage en Z avec séparateur continu, prélèvement et placement multicouche, et laminage à chaud — offrent différents compromis entre vitesse, précision et coût.

La comparaison des coûts d'équipement va au-delà des dépenses d'investissement. Une ligne de bobinage coûte généralement moins cher par unité de débit qu'une ligne d'empilage de capacité équivalente. Mais la densité énergétique supérieure des cellules empilées peut justifier une prime sur le marché. La durée de vie en cycles plus longue peut réduire les coûts de garantie. Pour les applications à forte valeur ajoutée, la prime de l'équipement d'empilage peut être récupérée grâce aux performances du produit. Pour les applications axées sur les coûts, l'efficacité capitalistique du bobinage reste convaincante. L'équipe d'ingénierie de TOB modélise régulièrement les deux scénarios pour les projets de cellules prismatiques, permettant aux clients d'évaluer la prime d'empilage non pas comme un simple coût d'équipement, mais comme une fonction du gain de densité énergétique et de l'extension de la durée de vie en cycles sur la durée de vie du produit.

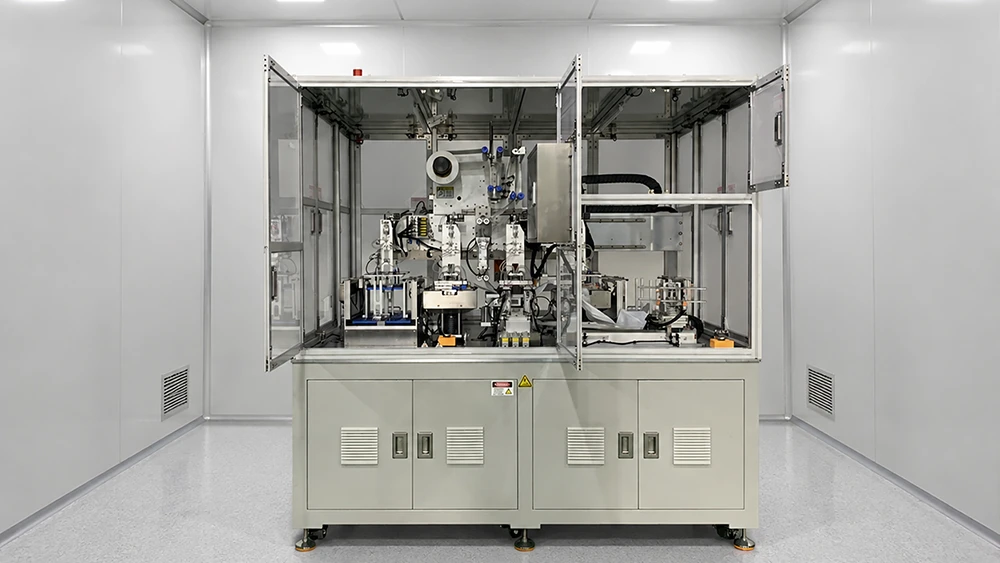

Solutions complètes de lignes de production de batteries et équipements d'empilage conçus par l'usine source TOB New Energy.

TOB NEW ENERGYfournit des équipements de bobinage et d'empilage — soutenus par un brevet exclusif de machine de bobinage (CN202122173244) qui traite les fluctuations de tension et les écarts d'alignement — deux des principaux défis d'ingénierie du bobinage à grande vitesse. Ce brevet peut être vérifié publiquement. Il représente un travail d'ingénierie spécifique sur un problème technique spécifique. Disposer d'une expertise approfondie dans les deux technologies permet à TOB d'évaluer le système de matériaux, le format de cellule et l'économie de production d'un client sans le biais structurel résultant de la fabrication d'un seul type de machine. Pour les cellules prismatiques — où les deux voies sont viables — cette objectivité peut faire la différence entre une ligne de production optimisée pour l'application et une ligne optimisée pour le catalogue du fournisseur.

Partie E : Un cadre de décision pour choisir entre l'empilage et le bobinage

La question de l'empilage par rapport au bobinage nécessite une évaluation structurée selon quatre dimensions cumulatives.

Premièrement : format de cellule. Cylindrique → bobinage. Poche → empilage. Prismatique → les deux sont viables ; poursuivre l'évaluation.

Deuxièmement : exigences de performance. Densité énergétique élevée, capacité de charge rapide ou longue durée de vie en cycles → l'équilibre penche vers l'empilage. Performances modérées avec le coût comme principal facteur → le bobinage reste compétitif.

Troisièmement : économie de production. Production standardisée à grand volume → le débit du bobinage est difficile à surpasser. Production à plus faible volume, à plus forte valeur ou multi-format → la flexibilité de l'empilage gagne en importance.

Quatrièmement : feuille de route technologique. Si la voie de développement inclut les batteries à l'état solide → l'empilage est non négociable. Si les futures chimies impliquent des matériaux à forte expansion comme les anodes riches en silicium → l'avantage de l'empilage en matière de durée de vie en cycles devient stratégiquement important.

L'interaction de ces dimensions compte davantage que chacune prise isolément. Prismatique plus haute densité énergétique plus feuille de route vers l'état solide équivaut à l'empilage comme choix d'ingénierie évident. Cylindrique plus chimie LFP mature plus production axée sur les coûts équivaut au bobinage comme solution mature. Ce cadre est celui qu'appliquent les équipes d'ingénierie expérimentées lorsqu'elles travaillent avec les clients — car la décision la plus coûteuse n'est pas de choisir la mauvaise technologie. C'est de choisir sans cadre.

Partie F : La tendance n'est pas le remplacement — c'est la divergence

Ni l'empilage ni le bobinage ne disparaissent. Le bobinage n'est pas obsolète. L'empilage n'est pas universellement supérieur. Ce qui change, c'est le paysage des applications. Le bobinage reste profondément implanté dans la production de cellules cylindriques — un format qui représente encore la majorité de la production mondiale de batteries en nombre d'unités. L'empilage s'étend aux applications prismatiques et en poche haut de gamme, porté par des exigences de performance que le bobinage ne peut pas satisfaire. Les batteries à l'état solide accéléreront cette expansion — car chaque cellule à l'état solide sera empilée.

Pour l'ingénieur, l'objectif est d'adapter la technologie à l'application — et de collaborer avec un fournisseur disposant d'une expertise approfondie dans les deux domaines — une capacité à double technologie que fournit TOB NEW ENERGY, soutenue par la R&D interne en bobinage et l'ingénierie d'empilage.

Résumé de l'empilement des batteries par rapport à l'enroulement : L'empilement et l'enroulement sont les deux principales méthodes d'assemblage des électrodes dans la fabrication des batteries lithium-ion, et le choix entre les deux influence la résistance interne, la densité énergétique, la sécurité thermique, la durée de vie en cycles et le coût de fabrication. L'enroulement — un processus continu où les bandes d'électrodes et de séparateurs s'enroulent autour d'un mandrin — est la norme éprouvée pour les cellules cylindriques et la production à grande échelle. L'empilement — un processus discret de superposition en motif en Z — offre une résistance interne plus faible, une densité énergétique plus élevée, une meilleure uniformité thermique et une durée de vie en cycles plus longue, ce qui en fait le choix privilégié pour les cellules pochettes et prismatiques haut de gamme ainsi que la seule voie viable pour les batteries à l'état solide. Les deux technologies évoluent vers des niches d'application distinctes, guidées par le format des cellules, les exigences de performance et l'économie de production. TOB NEW ENERGY, grâce à ses capacités d'ingénierie dans les équipements d'enroulement et d'empilement — y compris une machine d'enroulement propriétairetechnologie couverte par le brevet CN202122173244 — fournit la capacité d'évaluation des deux technologies nécessaire pour une sélection objective du procédé.
