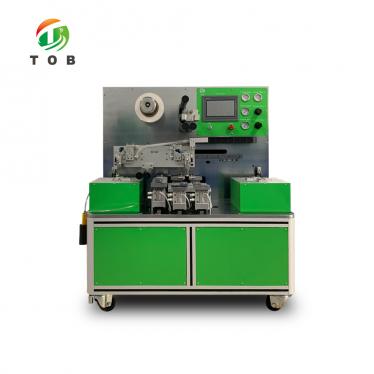

XIAMENMachine d'empilage automatique d'électrodes de batterie pour cellule de poche au lithium
CARACTÉRISTIQUES
TOB-ADP-300B Vue d'ensemble de l'équipement et flux de processus
Cet équipement est principalement utilisé dans le processus d'empilement de type Z des cellules de poche lithium-ion.
Les électrodes de cathode et d'anode sont respectivement dans la boîte de matériau et introduites manuellement dans la machine d'empilage. Le séparateur se déroule automatiquement, passe à travers le mécanisme de tension et le mécanisme de correction, puis est introduit dans la table d'empilage.
Le manipulateur se déplace à plusieurs reprises à gauche et à droite, et le mécanisme à ventouse du manipulateur sort respectivement les électrodes de cathode et d'anode de la boîte de matériau, puis effectue le processus d'empilement après un positionnement précis secondaire, entraîne également le séparateur à se déplacer à gauche et à droite.
Il y a quatre ensembles de mécanismes de lame de presse sur la table d'empilage pour comprimer les électrodes. Une fois l'empilement terminé, la cellule est retirée par le mécanisme de serrage du manipulateur, le séparateur est coupé et la cellule est transférée à la station d'enregistrement pour un enregistrement automatique.
En même temps, l'empilement automatique de la cellule suivante est lancé et la cellule qui a été chargée est automatiquement déchargée.
Caractéristiques de l'équipement
1. Haute précision : grâce au positionnement précis des électrodes, la précision de position globale des électrodes pendant l'empilement est garantie à ± 0,3 mm.
2. Précision du séparateur : déroulement automatique, contrôle de la tension, correction intégrale du module, précision d'alignement du séparateur ± 0,3 mm.
3. Fiabilité : Les pièces en haute précision et haute vitesse sont fixées par des goupilles.
4. Contrôle de la poussière : la boîte à matériaux est équipée d'un mécanisme d'aspiration de poussière efficace, la tige d'aspiration de la ventouse est en matériau non métallique.
5. Mesures pour plusieurs pièces et pièces manquantes : la boîte à matériaux oscille au vent, la pièce brosse, le manipulateur secoue pour séparer l'électrode.
Spécification de la machine d'empilage
|
Article |
spécification |
|
Dimensions hors tout |
L2400 x L1800 x H2200mm (les dimensions dépendent de la conception finale) |
|
Poids/portance |
Environ 2000Kg, > 450Kg/M² |
|
Couleur |
Gris (si la partie A a des exigences de couleur, veuillez fournir des échantillons de couleur standard) |
|
Source de courant |
AC220V 50Hz, Fluctuation de tension ±10%, Puissance : 3KW |
|
Air comprimé |
0.5~0.7Mpa (5~7kgf/cm²), 200L/min |
|
Température ambiante |
5～35℃ |
|
Humidité relative |
5～55% RH |
|
Air/poussière |
Il ne contient pas de gaz salé, de gaz toxique et corrosif, et il ne devrait pas y avoir de poussière conductrice |
|
Magnétique et vibration |
Il ne devrait y avoir aucun champ magnétique affectant l'appareil, il ne devrait y avoir aucune vibration évidente. |
Paramètres techniques de l'équipement
|
Article |
Paramètres |
|
Vitesse d'empilage |
1.3~1.5s/pièces |
|
Précision d'alignement de l'électrode et du séparateur |
±0.3mm |
|
Précision d'alignement de la face frontale du séparateur |
±0.3mm |
|
Précision d'alignement des électrodes adjacentes |
±0.2mm |
|
Précision d'alignement globale des électrodes |
±0.3mm |
|
Empiler les calques |
Peut être réglé dans la plage d'épaisseur |
|
Processus d'emballage du séparateur |
Non (si vous avez besoin, cela peut être ajouté) |
|
Tarif qualifié |
99% (défauts causés uniquement par cette machine) |
|
Taux d'utilisation |
98 % (défaut causé uniquement par cette machine) |
Spécification du matériau
|
|
Matériel |
Longueur millimètre |
Largeur millimètre |
Epaisseur euh |
Diamètre intérieur mm |
Diamètre extérieur mm |
|
Électrode cathodique |
Pièce |
150～300 |
100～265 |
100～200 |
- |
- |
|
Électrode anodique |
Pièce |
150～300 |
100～265 |
80～150 |
- |
- |
|
Onglet Cathode |
- |
8~20 |
10～80 |
6~30 |
- |
- |
|
Onglet Anode |
- |
8~20 |
10～80 |
6~30 |
- |
- |
|
Séparateur |
Rouleau |
- |
150～300 |
12~45 |
φ76.2 |
φ300 |
|
Ruban |
Rouleau |
|
10~20 |
20～50 |
φ76.2 |
φ150 |
La description:
1. La longueur de l'électrode fait référence à la longueur de l'électrode dans le sens de la languette, à l'exclusion de la longueur de la languette.
2. Les électrodes n'ont aucun phénomène évident de chute de poudre, aucun bord ondulé évident, l'erreur de découpe est inférieure à 0,3 mm.
3. Les électrodes entrantes ne présentent ni déformation ni déformation évidentes, et les électrodes entrantes n'ont aucune adhérence évidente.
4. L'erreur de flexion du séparateur : 1 mm/1000 mm.
|
Article |
Spéc. |
|
|
T (mm) |
4~15 |
|
|
W (mm) |
100～265 |
|
|
L（mm） |
150～300 |
|
|
Onglet L1 (mm) |
8~20 |
|
|
Sens de tabulation |
Du même côté / sur différents côtés |
AFFICHAGE DU PRODUIT
