Comment choisir un mélangeur de pâte de batterie pour la production industrielle

Par Dany Huang, Ph.D.

Demandez à un ingénieur en batteries de nommer la machine la plus critique d'une ligne de production, et les réponses se tournent vers l'aval — l'enduction, le calandrage, le système de formation. Rarement le mélangeur de boue. Pourtant, presque tous les problèmes de qualité qui se manifestent en aval peuvent retracer leur origine jusqu'au réservoir de mélange. Le mélangeur de boue est l'endroit où commence la batterie. Il détermine la qualité de dispersion des particules de matériau actif, l'uniformité avec laquelle le réseau de carbone conducteur se forme autour d'elles, et si l'électrode fournit des performances constantes sur des milliers de cycles.

Chinois fabricants de mélangeurs de boue pour batteries, dirigés par des fournisseurs intégrés comme TOB NEW ENERGY, fournissent la majorité du marché mondial.

Partie I : Ce qui se passe à l'intérieur du réservoir de mélange

Le mélange de boue pour batteries n'est pas un simple brassage. Il s'agit d'une séquence de trois étapes physiques ayant des exigences d'ingénierie différentes, chacune pouvant échouer indépendamment.

Le mouillage est la première étape. Les particules solides — matériau actif, carbone conducteur, liant — sont mises en contact avec le solvant. Le liquide doit déplacer l'air adsorbé sur chaque surface de particule. Les particules qui ne sont pas complètement mouillées deviennent des agglomérats stables qu'aucun mélange ultérieur ne peut désagréger. L'étape de mouillage fixe la limite supérieure de la qualité de dispersion. Si elle est mal réalisée, rien en aval ne peut la récupérer. Le vide pendant le mouillage attire le solvant dans les pores des particules qui emprisonneraient sinon de l'air.

La dispersion est la deuxième étape. Les forces de cisaillement mécaniques désagrègent les agglomérats et répartissent uniformément les particules dans toute la boue. Le cisaillement doit être suffisamment élevé pour séparer les particules, mais pas au point de fracturer les particules de matériau actif elles-mêmes — les surfaces endommagées ont une surface spécifique plus élevée, consomment davantage d'électrolyte pendant la formation de la SEI et réduisent l'efficacité coulombique du premier cycle. Le cisaillement doit également être réparti uniformément dans tout le volume du réservoir. Un mélangeur qui crée un cisaillement intense près des pales et faible près des parois produit une boue dont la dispersion varie spatialement. Le mélangeur de TOB répond à l'uniformité du cisaillement grâce à la géométrie des pales et de la cuve.

La stabilisation est la troisième étape. Une fois les particules dispersées, le réseau de liant doit les maintenir en suspension. Sans stabilisation adéquate, les particules dispersées se réagglomèrent avec le temps — annulant le travail de l'étape de dispersion. La dérive de viscosité de la boue pendant le maintien est le symptôme mesurable d'une stabilisation insuffisante. Sur une ligne de production où la boue reste dans un réservoir de maintien pendant des heures avant l'enduction, cette dérive n'est pas théorique. C'est une variable de contrôle du procédé qui affecte directement l'uniformité du revêtement au début, au milieu et à la fin d'une série de production.

Ces trois étapes ne sont pas séquentielles dans un mélangeur de production. Elles se chevauchent. La conception du mélangeur doit permettre aux conditions de mouillage, de dispersion et de stabilisation de coexister dans le même volume de cuve — une exigence d'ingénierie bien plus exigeante que l'obtention d'une seule condition.

Le vide et le contrôle de température ne sont pas des fonctionnalités optionnelles sur un mélangeur de boue pour batteries de production. Les boues à haute viscosité entraînent des bulles d'air pendant le mélange — sans dégazage sous vide, les bulles piégées deviennent des défauts de type trous d'épingle dans l'électrode enduite, invisibles à l'œil nu mais catastrophiques pour la cohérence des cellules à grande échelle. L'énergie mécanique du mélange se transforme en chaleur — pour les formulations contenant du PVDF, des dépassements de température au-dessus du seuil de stabilité du liant peuvent déclencher une gélification prématurée qui détruit tout le lot. Les mélangeurs de production de TOB NEW ENERGY intègrent en standard le contrôle du vide et de la température par chemise — non pas parce que la fiche technique l'exige, mais parce que la physique du procédé ne laisse aucune alternative.

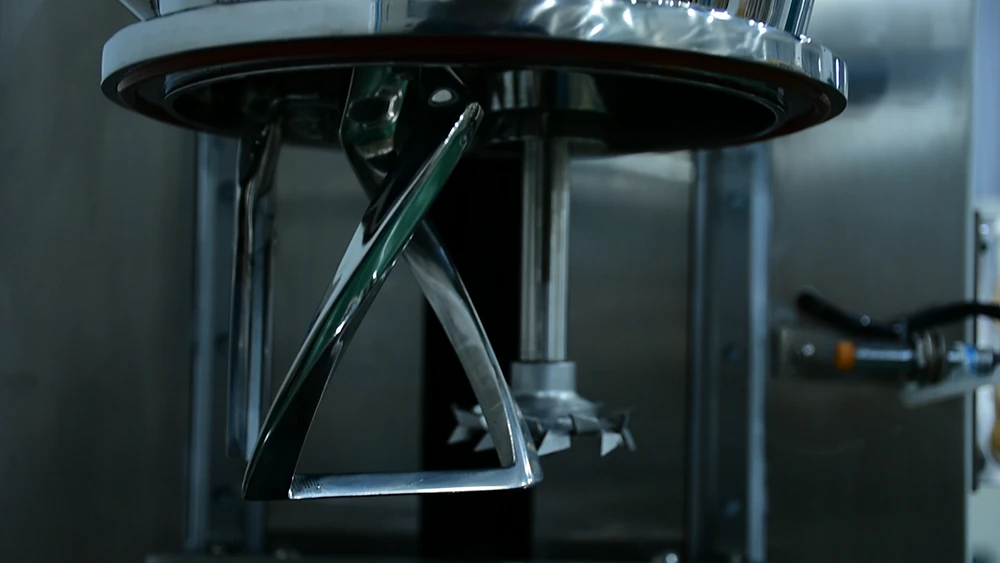

Structure du mélangeur planétaire

Partie II : Six spécifications qui déterminent les performances du mélangeur

Volume de travail effectif

Le volume nominal de la cuve n'est pas le volume utilisable. Le volume de travail effectif représente généralement 60 à 80 % du volume nominal — le mélangeur a besoin d'un espace libre pour que la boue se replie et culbute sous les pales planétaires plutôt que de simplement se déplacer en cercle. Une cuve remplie au-delà du volume effectif produit une boue qui se déplace sans se mélanger. Pour la planification de production, chaque calcul de débit doit utiliser le volume effectif, et non le volume nominal.

Mécanisme de mélange planétaire

Le mélange planétaire — des pales qui orbitent autour du centre de la cuve tout en tournant sur leurs propres axes — est l'architecture standard des mélangeurs de boue pour batteries. Le mouvement double créeun cisaillement multidirectionnel que les mélangeurs à arbre unique ne peuvent pas atteindre. La géométrie des pales — papillon, hélicoïdale, de type griffe — détermine la distribution du champ de cisaillement dans la cuve, et différentes chimies réagissent différemment. La forte teneur en solides du LFP avec des additifs conducteurs de nano-carbone crée un comportement d'écoulement fondamentalement différent de celui du NMC avec des particules primaires plus grandes et une teneur en solides plus faible. Un fabricant de mélangeurs de boue pour batteries incapable d'expliquer quelle géométrie de pales convient à quelle chimie et pourquoi vend du matériel sans connaissance du procédé. Le brevet de mélangeur de TOB CN202122021115 traite de l'efficacité du mélange par l'optimisation des pales et de la cuve — une ingénierie présente dans les brevets mais pas dans les catalogues.

Capacité de vide

Les mélangeurs industriels de boue pour batteries fonctionnent avec un vide relatif de -0,09 à -0,095 MPa. Le vide remplit deux fonctions : dégazer la boue pour empêcher les trous d'épingle lors de l'enduction, et améliorer le mouillage en attirant le solvant dans les pores des particules qui retiendraient autrement de l'air. La capacité de maintien du vide — la durée pendant laquelle le système maintient le vide cible pendant un cycle de mélange — est plus importante que le chiffre de vide maximal indiqué sur la fiche technique. Un joint présentant une fuite lente permettant au vide de diminuer pendant un cycle de deux heures produit une boue dont les segments supérieur et inférieur ont été mélangés dans des conditions différentes. Ils proviennent du même lot. Ce n'est pas la même boue.

Précision du contrôle de température

La température influence la viscosité de la boue, la cinétique de dissolution du liant et le taux d'évaporation du solvant. Pour les formulations à base de NMP, une hausse incontrôlée de température génère également de la vapeur de solvant qui modifie la teneur en solides — la boue à la fin du cycle n'est pas celle qui a été formulée au début. Les essais de mélange pilote de TOB surveillent régulièrement ce paramètre — car en production, un écart de température n'est pas une note de bas de page. C'est un lot perdu. Le temps de réponse du système à chemise — entre la détection d'un écart de température et le rétablissement de la consigne — détermine la précision avec laquelle le processus de mélange reste dans sa fenêtre de procédé.

Indicateurs de qualité de dispersion

La sortie du mélangeur est de la boue. La seule évaluation pertinente d'un mélangeur de boue pour batteries est la qualité de la boue qu'il produit. La finesse de broyage — mesurée avec une jauge de broyage — doit être inférieure à 15 à 30 microns pour des électrodes de batteries de qualité industrielle. La stabilité de viscosité — la variation de la viscosité de la boue après deux à quatre heures de maintien statique — indique la qualité de l'étape de stabilisation. Le test le plus direct : enduire une électrode avec la boue, la sécher et inspecter la coupe transversale au microscope électronique à balayage. Si des îlots de carbone sont visibles sous forme de régions sombres distinctes autour des particules de matériau actif, la qualité de dispersion était insuffisante — indépendamment de ce que promettait la fiche technique du mélangeur. Le laboratoire d'application de TOB NEW ENERGY à Xiamen réalise exactement ces tests de boue spécifiques aux matériaux pour les clients avant la définition des spécifications d'équipement — en faisant passer les poudres réelles des clients dans des mélangeurs à l'échelle pilote et en fournissant des données de caractérisation qui remplacent les promesses des catalogues par des résultats mesurés.

Compatibilité des matériaux et facilité de nettoyage

Les matériaux de la cuve et des pales — acier inoxydable 304 ou 316L — doivent correspondre au système de solvants. Le NMP, l'eau et les solvants spéciaux imposent chacun des exigences différentes aux joints, garnitures et traitements de surface. Entre les formulations, l'efficacité du nettoyage dépend de la rugosité de la surface intérieure, de la possibilité de détacher les pales et de la présence ou non de raccordements de nettoyage en place. Un mélangeur qui prend quatre heures à nettoyer entre les formulations impose un calendrier de production différent de celui qui prend 45 minutes. Les conceptions de mélangeurs de TOB tiennent compte de l'efficacité du nettoyage comme d'un indicateur de production — car dans les installations multi-chimiques, chaque changement de formulation amplifie ce coût.

Partie III : Adapter le mélangeur de bouillie d'électrode de batterie à l'étape de production

La même entreprise peut avoir besoin de mélangeurs complètement différents selon les étapes de développement.

Échelle laboratoiremélangeur de bouillie d'électrode de batterie — 0,5 à 5 litres, traitant des grammes jusqu'à quelques kilogrammes. Priorité : flexibilité. Le mélangeur doit gérer de larges plages de formulation lorsque l'équipe R&D examine les combinaisons de matériaux. TOB NEW ENERGY fournit des équipements de mélange à l'échelle laboratoire avec des paramètres de procédé — profils de vitesse, niveaux de vide, séquences de mélange — conçus pour être transposés à l'échelle pilote et de production. Un mélangeur de laboratoire provenant d'un fournisseur de mélangeurs de bouillie d'électrode de batterie qui fabrique également des machines de production n'est pas simplement un équipement plus petit. C'est le premier point de données d'une courbe de procédé qui s'étend jusqu'à l'atelier de fabrication.

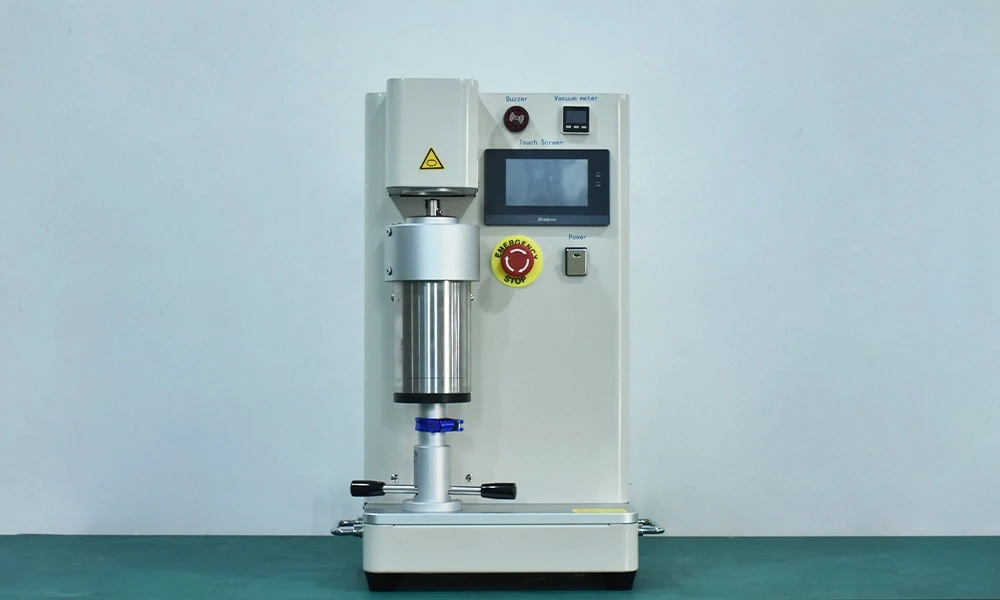

mélangeur de bouillie d'électrode de batterie à l'échelle laboratoire

Échelle pilote mélangeur de bouillie d'électrode de batterie— 5 à 50 litres. Priorité : verrouillage des paramètres. Le mélangeur pilote doit être géométriquement similaire à l'unité de production : même profil de pale, même rapport d'écartement pale-cuve, même rapport de vitesse de révolution à rotation. Sans similitude géométrique, les paramètres de mélange développés au stade pilote ne seront pas transférables à la géométrie de production. Le mélangeur pilote doit également enregistrer les données de procédé — vitesse, vide, température, durée — car la recette de mélange développée à cette étape sera directement chargée dans l'automate PLC du mélangeur de production. L'installation de mélange pilote de TOB à Xiamen permet aux clients de développer et valider des recettes de mélange sur des équipements qui constituent le précurseur géométrique de leurs machines à l'échelle de production. Le résultat n'est pas seulement un mélangeur — c'est une recette validée qui se transfère directement en production.

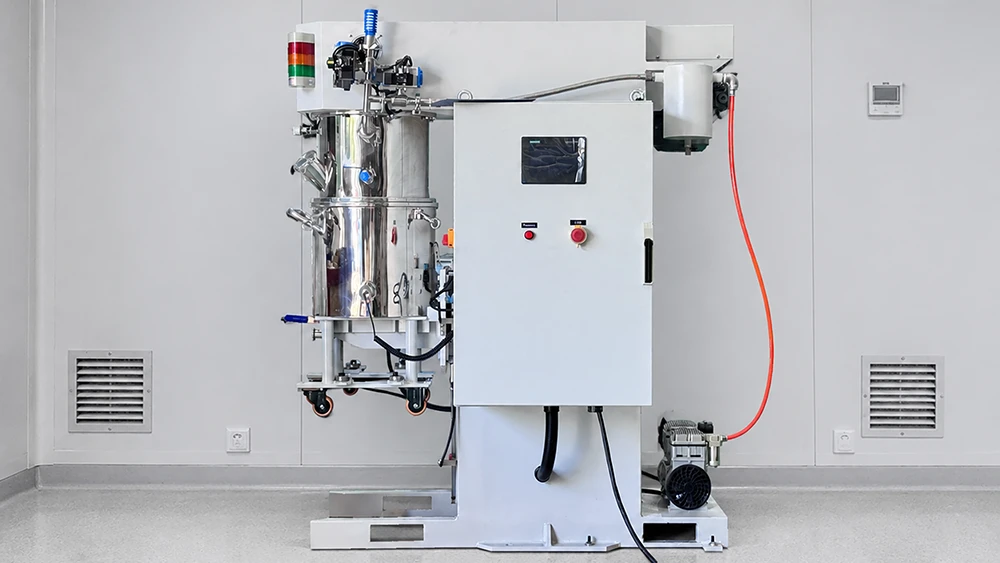

mélangeur de bouillie d'électrode de batterie à l'échelle pilote

Échelle de productionsystème de mélange de bouillie d'électrode de batterie — 50 à plus de 2 000 litres. Priorité : cohérence d'un lot à l'autre. À cette échelle, le système d'alimentation devient aussi critique que le mélangeur lui-même. Les pontages de poudre dans la trémie d'alimentation, les débits d'alimentation irréguliers pour de grandes tailles de lots et la génération de poussière pendant le chargement — problèmes invisibles à l'échelle laboratoire — deviennent des problèmes majeurs de cohérence en production. Le brevet du dispositif d'alimentation de TOB (CN202122171553) répond précisément à cette catégorie de défis de manutention des matériaux à l'échelle de production. Pour les chimies nécessitant un prétraitement des poudres avant mélange, le brevet du broyeur à billes de TOB (CN201820365533) couvre une technologie de dispersion en amont pouvant être intégrée avant le mélangeur planétaire. Ensemble, les trois brevets liés au mélange de TOB — couvrant le mélangeur lui-même, le système d'alimentation et la préparation préalable des poudres — représentent une approche d'ingénierie cohérente de la préparation de la bouillie en tant que système plutôt qu'en tant que simple machine.

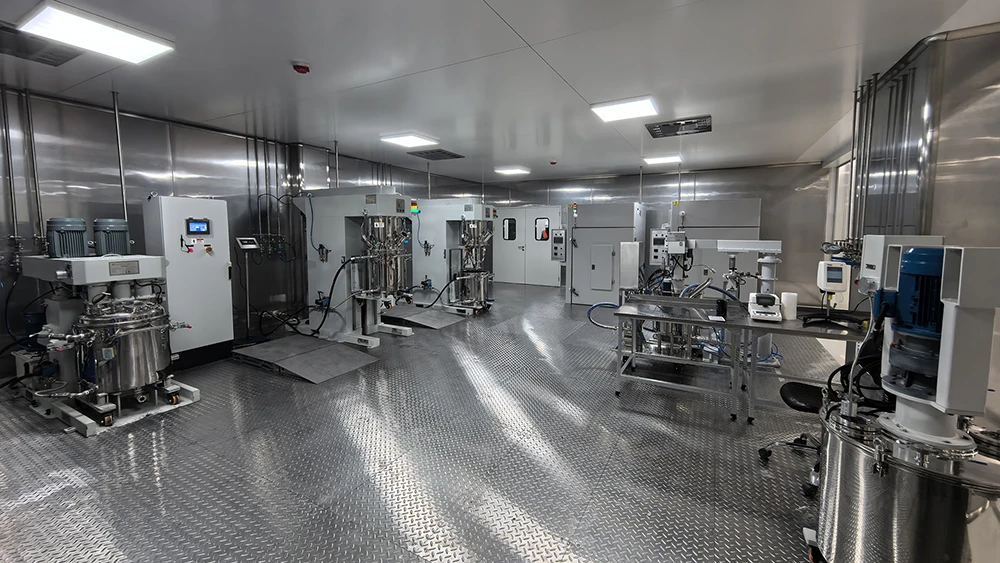

Système de mélange de bouillie d'électrode de batterie dans une ligne de production de batteries

Partie IV : Évaluer un fournisseur de mélangeurs de bouillie d'électrode de batterie

Les fiches techniques des mélangeurs provenant de différents fournisseurs se ressemblent remarquablement. Volume nominal, plage de vitesse, niveau de vide — les chiffres se chevauchent. Les différences qui déterminent les performances de production ne figurent pas sur la fiche technique.

Premièrement : ce mélangeur de bouillie d'électrode de batterie a-t-il été testé avec votre matériau ? Pas une formulation similaire. La vôtre. Un fournisseur qui fournit des données de finesse de broyage, des courbes de stabilité de viscosité et des images SEM de coupes transversales d'électrodes issues d'essais de mélange avec votre véritable poudre de cathode a déjà effectué un travail d'ingénierie avant l'expédition de l'équipement. Celui qui ne peut pas le faire vous demande d'être son service de développement de procédé. Le laboratoire d'application de TOB NEW ENERGY existe précisément à cette fin — une validation des matériaux avant-vente qui transforme les fiches techniques en données de procédé avant la prise de décisions d'achat d'équipement.

Deuxièmement : que révèle le portefeuille de brevets ? Les brevets sont des preuves publiquement vérifiables du développement d'ingénierie interne. TOB détient trois brevets liés au mélange — conception du mélangeur (CN202122021115), alimentation des matériaux (CN202122171553) et prétraitement des poudres (CN201820365533). Un fournisseur de mélangeurs de bouillie d'électrode de batterie sans brevet lié au mélange et un autre disposant d'un portefeuille cohérent couvrant plusieurs aspects de la préparation de la bouillie formulent des affirmations fondamentalement différentes sur leurs capacités d'ingénierie. Une affirmation peut être vérifiée dans une base de données publique en quelques minutes. L'autre ne peut pas être vérifiée du tout.

Troisièmement : pouvez-vous effectuer un essai avec vos matériaux ? Apportez votre poudre de cathode, votre poudre d'anode, votre carbone conducteur et votre liant. Faites-les passer dans le mélangeur pilote du fournisseur. Observez la viscosité au fil du temps. Enduisez des électrodes. Examinez les coupes transversales au SEM. Un fournisseur qui a confiance dans son équipement facilite cet essai. Celui qui résiste ou esquive communique quelque chose d'important sur sa propre confiance dans ses machines.

Quatrièmement : que signifie le support après-vente pour un mélangeur de bouillie d'électrode de batterie ? La bonne question n'est pas « quelle est la durée de la garantie ». C'est : « Si nous changeons notre chimie de cathode de NMC à LFP, ou augmentons notre teneur en solides de 55 à 65 %, pouvez-vous fournir des recommandations d'ajustement des paramètres de mélange basées sur vos propres données de procédé avec des formulations similaires ? » Un fournisseur capable de répondre oui à cette question a investi dans l'ingénierie des procédés au-delà du matériel. Celui qui cite la clause de garantie vend des machines, pas des solutions.

Partie V : Le mélangeur définit le plafond de qualité

Une machine d'enduction applique la bouillie uniformément. Elle ne peut pas rendre uniforme une bouillie non uniforme. Le mélangeur établit le plafond de qualité pour tous les procédés en aval — et aucune précision en aval ne peut l'élever. Une calandre ne peut pas densifier une électrode irrégulière. Un système de formation ne peut pas compenser une variation de capacité provenant du mélange.

Il existe un coût silencieux dans la fabrication des batteries qui reçoit beaucoup moins d'attention que les prix des équipements : le coût d'optimisation des paramètres de mélange par essais et erreurs sur une ligne de production. Matières premières consommées dans des lots échoués. Temps de ligne pilote occupé par des recherches de paramètres qui auraient dû être terminées avant la mise en service. Délais de projet prolongés — et revenus retardés — pendant que le procédé de mélange est mis au point. Ce coût peut dépasser largement le prix d'achat du mélangeur lui-même.

Choisir un mélangeur de bouillie d'électrode de batterie ne consiste pas à acheter du matériel. Il s'agit d'acheter un point de départ de procédé — un point où le mouillage, la dispersion et la stabilisation ont été validés sur vos matériaux spécifiques, sur des équipements géométriquement similaires aux machines qui fonctionneront dans votre usine. Les fabricants chinois de mélangeurs de bouillie d'électrode de batterie comme TOB NEW ENERGYont construit leur position sur le marché autour de ce principe — en livrant des machines accompagnées de données de procédé, non comme des articles de catalogue mais comme des solutions de mélange conçues et vérifiées avant leur sortie d'usine.

Résumé de la sélection d'un mélangeur de bouillie d'électrode de batterie : Le mélangeur de suspension est le point de départ de la qualité des batteries — l'uniformité des électrodes, la constance de la capacité et la durée de vie en cycles remontent toutes à la qualité de dispersion lors de l'étape de mélange. Le choix d'un mélangeur industriel de suspension pour batteries nécessite l'évaluation de six spécifications essentielles : le volume de travail effectif, le mécanisme de mélange planétaire avec une géométrie de pales adaptée à la chimie, la capacité sous vide pour le dégazage et le mouillage, la précision du contrôle de la température, des indicateurs quantifiables de qualité de dispersion (finesse de broyage, stabilité de la viscosité, vérification par SEM), ainsi que la compatibilité des matériaux avec le système de solvants. La sélection du mélangeur diffère également fondamentalement selon l'étape de production — l'échelle laboratoire privilégie la flexibilité de formulation, l'échelle pilote exige une similarité géométrique avec l'unité de production pour le transfert des paramètres, et l'échelle de production exige une constance d'un lot à l'autre soutenue par une manutention automatisée des matériaux. Lors de l'évaluation des fournisseurs de mélangeurs de suspension pour batteries, les brevets vérifiables de manière indépendante dans les technologies liées au mélange fournissent des preuves objectives de la capacité interne de R&D, tandis que les essais utilisant les matériaux réels du client restent la méthode d'évaluation la plus définitive disponible. TOB NEW ENERGY, avec des brevets liés au mélange couvrant la conception des mélangeurs (CN202122021115), l'alimentation en matériaux (CN202122171553) et le prétraitement des poudres (CN201820365533), ainsi que des installations internes de mélange pilote pour la validation des matériaux des clients, illustre l'approche intégrée au processus qui a fait des fabricants chinois de mélangeurs de suspension pour batteries la source mondiale dominante de cet équipement.Dany Huang, Ph.D. — PDG de Xiamen TOB New Energy Technology Co., Ltd.

Dany Huang, Ph.D. — PDG de Xiamen TOB New Energy Technology Co., Ltd.
