Une feuille de route technique des lignes de laboratoire de batteries et des lignes pilotes aux solutions de lignes de production de batteries à grande échelle

Par Neil Zhao

Chaque produit de batterie est construit trois fois. D'abord en laboratoire — pour déterminer si la chimie fonctionne. Ensuite sur une ligne pilote — pour déterminer s'il peut être fabriqué de manière constante. Enfin sur une ligne de production — pour déterminer s'il peut être fabriqué économiquement à grande échelle. Chaque étape utilise des équipements différents, exige une ingénierie différente et échoue de différentes manières. L'écart entre les étapes est l'endroit où les projets de batteries accumulent leurs erreurs les plus coûteuses. Une ligne de production de batteries clé en main n'est pas une seule chose. C'est la connexion conçue entre les trois. Les fabricants chinois d'équipements, y compris des fournisseurs intégrés comme TOB NEW ENERGY, ont fait de cette intégration en trois étapes une capacité distinctive — entrant sur le marché mondial non pas en vendant des machines individuelles, mais en fournissant des lignes de production qui fonctionnent.

Partie 1 : La ligne de laboratoire — Prouver la chimie

Une ligne de batterie de laboratoire a un seul objectif : déterminer si une combinaison donnée de cathode, d'anode et d'électrolyte peut produire une cellule avec les performances électrochimiques cibles. Elle répond aux questions concernant l'efficacité du premier cycle, la capacité en régime de charge/décharge et la durée de vie initiale en cycles. Elle ne répond pas aux questions concernant le rendement ou la faisabilité de fabrication. Les équipements typiques des lignes de laboratoire fonctionnent à petite échelle — des mélangeurs traitant de 50 grammes à 2 kilogrammes, des enducteurs fonctionnant sur une largeur de 100 à 300 millimètres à moins de 3 mètres par minute. La flexibilité guide la conception.

La chose la plus importante concernant une ligne de laboratoire est sa limite. Une suspension qui se disperse uniformément dans un mélangeur de 50 grammes peut développer des agglomérats dans un réservoir de 5 kilogrammes — parce que la distribution du taux de cisaillement change avec la géométrie du récipient. Un profil de revêtement maintenant une uniformité de ±1,2 % sur une bande de 200 millimètres peut dériver jusqu’à ±4 % sur une ligne de revêtement de production de 600 millimètres — parce que la dynamique des fluides, la cinétique de séchage et la tension de la bande changent toutes avec l’échelle. Lorsqu’une cellule fonctionne dans une pile bouton et échoue sur une ligne de production, le défaut vient généralement de l’hypothèse selon laquelle les deux sont identiques.

En 2020, un laboratoire de batteries sud-américain a construit une ligne de laboratoire pour cellules lithium-ion en poche avec TOB NEW ENERGY — non pas pour la production, mais pour tester plusieurs chimies de cathode (NCM, LFP, LCO) selon différentes voies de procédé. La livraison de 12 machines comprenait des recommandations de formulation des matériaux, des paramètres de conception d’électrodes, des calculs de remplissage d’électrolyte et un programme de formation. Une machine de revêtement sans paramètres de revêtement n’est qu’un châssis en acier. Une ligne de laboratoire provenant d’un fournisseur expérimenté de lignes de production est un équipement qui rend la recherche productive dès le premier jour — avec des paramètres de procédé qui se poursuivent jusqu’à l’échelle pilote plutôt que d’être abandonnés lorsque le projet dépasse les capacités du laboratoire.

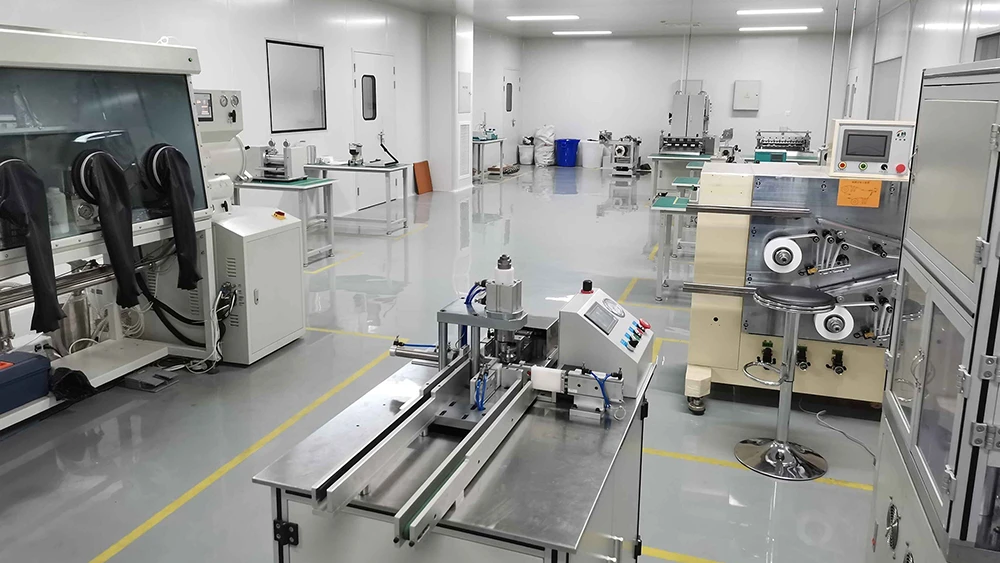

TOB NEW ENERGY batterie ligne de laboratoire configuration

Partie 2 : L’écart — Pourquoi ignorer la ligne pilote est l’erreur la plus coûteuse de l’industrie

Lorsqu’une formulation qui a obtenu de beaux résultats dans des piles bouton rencontre un mélangeur à l’échelle de production, plusieurs conditions physiques changent simultanément — et aucune d’entre elles n’est capturée par les données de laboratoire.

Prenons la rhéologie de la suspension. Un mélangeur planétaire à l’échelle de 2 litres produit une distribution du taux de cisaillement qui maintient la suspension dans un état bien dispersé. La même formulation dans un mélangeur de production de 200 litres subit un champ de cisaillement complètement différent. Près des pales, les taux de cisaillement peuvent dépasser ceux jamais générés par le mélangeur de laboratoire, ce qui peut fracturer les particules de matériau actif et augmenter leur surface spécifique — consommant ainsi davantage d’électrolyte lors de la formation de la SEI et réduisant l’efficacité du premier cycle. Près des parois du récipient, le taux de cisaillement peut descendre sous le seuil nécessaire au maintien de la dispersion, permettant au carbone conducteur de se réagglomérer. Le résultat est une suspension qui semble uniforme à l’œil nu en sortie de mélangeur mais qui contient des îlots microscopiques de carbone qui apparaîtront comme des régions localisées à haute résistance dans l’électrode finie. Le laboratoire n’a jamais observé cela parce que la géométrie du mélangeur de laboratoire maintenait tout le volume de suspension dans une plage plus étroite de taux de cisaillement.

Le revêtement et le séchage subissent une transformation parallèle. Une machine de revêtement de laboratoire fonctionnant à 1 mètre par minute sèche le film d’électrode humide dans un petit four à convection où le transfert thermique est limité par la couche limite d’air — doux, uniforme et tolérant. Une machine de revêtement de production à 10 mètres par minute introduit le film dans un séchoir à flottation multizone où le taux d’évaporation du solvant doit être précisément adapté au taux de diffusion du solvant à travers le film en épaississement. Si la surface sèche avant que le solvant intérieur puisse migrer vers l’extérieur — une condition que le four de laboratoire ne crée jamais — la surface forme une peau. Le solvant piégé se vaporise ensuite et traverse cette peau, laissant des trous d’épingle invisibles lors de l’inspection en ligne mais fatals à la cohérence des cellules.

Il ne s’agit pas de défauts d’équipement. Ce sont des changements de régime physique. Le mélangeur de laboratoire, la machine de revêtement de laboratoire et le four de laboratoire ont fonctionné exactement comme prévu. Le problème est que l’équipement de production fonctionne dans un régime physique différent — et les paramètres qui ont produit d’excellents résultats à l’échelle du laboratoire ne décrivent pas ce régime. Le seul moyen de découvrir les paramètres adaptés est d’exécuter le procédé à une échelle où le changement de régime s’est déjà produit. Cette échelle s’appelle une ligne pilote.

Partie 3 : La ligne pilote — Là où la fabricabilité est prouvée

La ligne pilote répond à une question avant d’engager des millions de dollars d’équipements de production : cette cellule peut-elle être fabriquée de manière constante, avec un rendement acceptable et des indices de capacité de procédé répondant aux objectifs de qualité de production ?

Sur une ligne pilote, la priorité d’ingénierie passe de l’exploration au verrouillage des paramètres. Le mélangeur traite 5 à 50 litres — suffisamment grand pour rencontrer des profils de cisaillement pertinents pour la production, mais suffisamment petit pour permettre des ajustements systématiques. La machine de revêtement fonctionne sur une largeur de 300 à 500 millimètres à 2 à 10 mètres par minute — assez rapide pour entrer dans les dynamiques de séchage pertinentes pour la production, mais assez lente pour permettre des expérimentations contrôlées. La ligne pilote enregistre des données à chaque étape : viscosité de la suspension au fil du temps, profils d’épaisseur du revêtement, courbes de charge de formation par canal. Cet ensemble de données est le résultat le plus précieux de la ligne pilote. Il devient la base sur laquelle la ligne de production est configurée — les paramètres de procédé, les profils de revêtement, les protocoles de formation qui fonctionneront sur des machines produisant des millions de cellules par an. Sans ces données, la ligne de production n’est qu’un ensemble de matériel attendant que quelqu’un écrive le logiciel.

La validation multi-format est une autre fonction propre à l’étape pilote. La même chimie peut se comporter différemment dans une pile bouton, une cellule en poche, une cellule cylindrique et une cellule prismatique. Un fournisseur disposant de capacités pilotes multi-formats peut vérifier qu’une chimie est transférable entre les formats avant de s’engager dans des équipements de production. TOB NEW ENERGY, dont l’installation de Xiamen exploite des lignes pilotes pour les trois formats, fournit cette validation inter-format comme partie standard de l’ingénierie des lignes de production.

En 2019, un fabricant indien a construit une ligne pilote de supercondensateurs 6080. La livraison comprenait l’ensemble complet des équipements, des matières premières partielles et une ingénierie sur site — non pas pour l’installation, mais pour les mois entre l’installation et une production qualifiée et stable. Cette distinction est la différence entre la livraison d’équipements et la livraison de procédé à l’échelle pilote.

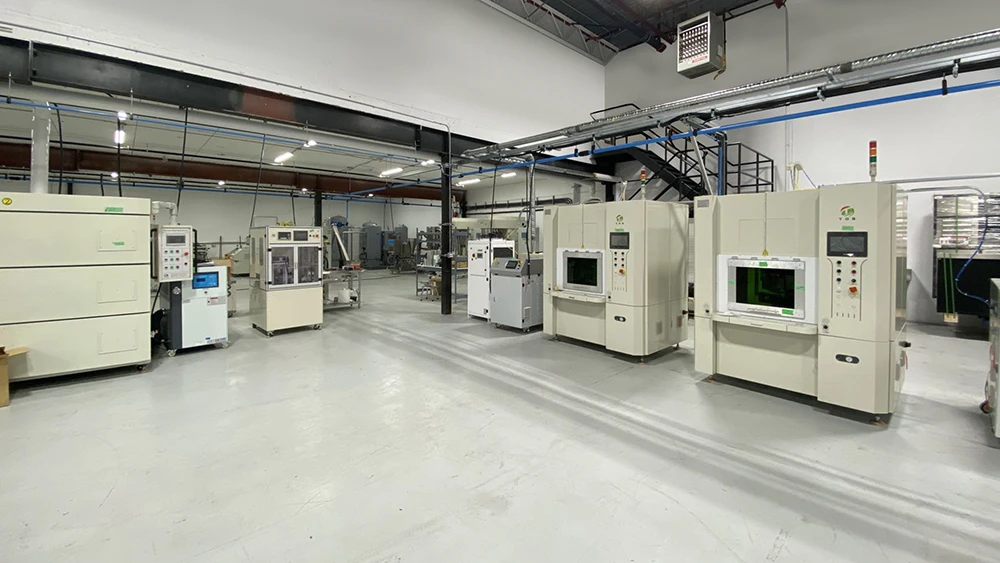

Installation de ligne pilote de TOB NEW ENERGY

Partie 4 : La ligne de production — Mise à l’échelle avec contrôle

Une batterie ligne de productiona des priorités différentes. La flexibilité sur une ligne de laboratoire. Le verrouillage des paramètres sur une ligne pilote. La constance du débit sur une ligne de production — où l’efficacité globale des équipements devient la métrique déterminante. Une ligne avec un TRS de 95 % produit beaucoup plus de cellules commercialisables que le même équipement à 80 %.

La transformation des équipements à l’échelle de production n’est pas seulement dimensionnelle. Un mélangeur de production traite de 50 à plus de 2 000 litres par lot. La machine de revêtement fonctionne sur une largeur de 600 à 1 200 millimètres, dépassant 10 à 80 mètres par minute, avec une mesure en ligne de la densité surfacique renvoyée en temps réel vers la tête de revêtement. Ces machines sont intégrées dans un flux continu de matériaux — la suspension est mélangée, stockée, pompée, revêtue, séchée, calandrée et découpée sans accumulation de lots. La ligne de production est un système.

De 2018 à 2021, un fabricant d’Asie du Sud-Est a construit sa première usine de batteries — une ligne de production de cellules cylindriques 18650 et 26650. Le projet comprenait l’ensemble complet des équipements, l’approvisionnement en matières premières et une ingénierie continue sur site pendant trois ans. Assemblage. Mise en service. Stabilisation du procédé. Production qualifiée. Le calendrier est instructif : la stabilisation d’une ligne de production se mesure en mois et en trimestres, pas en semaines — et cette période, maintenue sur trois années d’ingénierie sur site, constitue en elle-même la preuve de ce que signifie réellement une livraison clé en main.

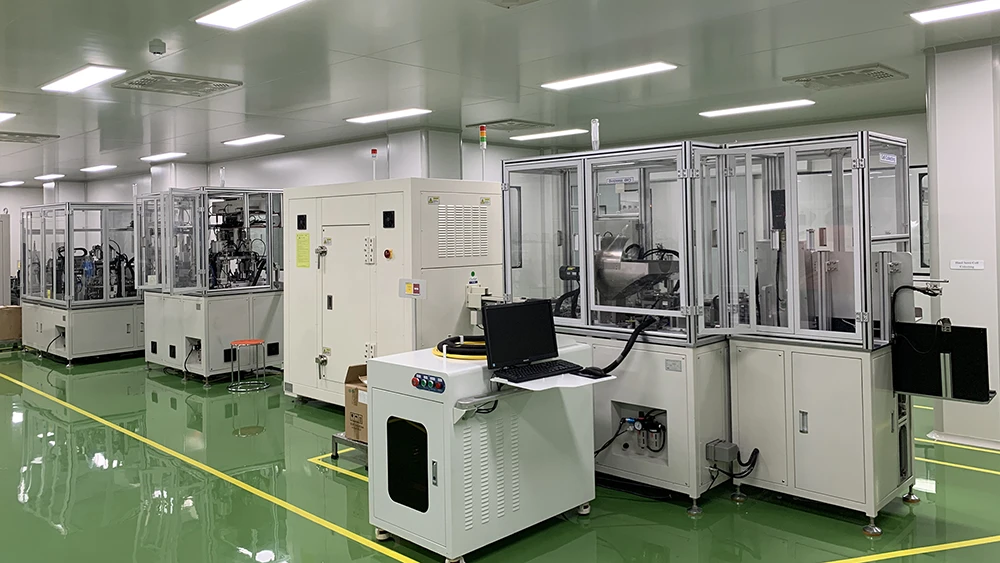

Installation de production de batteries de TOB NEW ENERGY

Partie 5 : Ce que signifie « clé en main » dans la production de batteries

Demandez à dix commerciaux d’équipements ce que signifie « clé en main », et neuf décriront un périmètre de fourniture. Dans la fabrication de batteries, la définition correcte est différente. Une ligne de production clé en main fournit une production prête pour le procédé — des cellules conformes aux spécifications dès le premier jour, et non après des mois de développement interne du procédé.

Cela n'est possible que lorsque le fournisseur a validé le processus avant l'expédition des équipements. La connaissance de la chimie, développée à l'échelle du laboratoire. La fenêtre de processus validée, établie sur la ligne pilote. La configuration des équipements, conçue en fonction de cette fenêtre. Ces trois éléments, exécutés par une seule organisation d'ingénierie, transforment des machines en une ligne de production.

Pour les acheteurs évaluant des fournisseurs chinois de lignes de production de batteries clés en main, cela a une implication directe. Auditez la ligne pilote du fournisseur. Existe-t-elle ? Pouvez-vous apporter vos propres matériaux ? Le fournisseur peut-il présenter des données de processus — courbes de viscosité des boues, profils d'uniformité du revêtement — provenant de chimies similaires sur des équipements similaires ? Un fournisseur capable de répondre oui vend une ligne de production. Celui qui ne le peut pas vend des machines et les appelle une ligne.

Partie 6 : Sélectionner un partenaire de ligne de production

Au-delà du test de la ligne pilote, trois critères distinguent les partenaires de lignes de production des vendeurs d'équipements.

Premièrement, l'expérience spécifique à la chimie. La forte teneur en solides du LFP avec des additifs conducteurs à nanoparticules crée des défis de dispersion fondamentalement différents de ceux du NMC, avec sa teneur en solides plus faible et ses particules primaires plus grandes. Ce ne sont pas des distinctions théoriques. Elles se traduisent par des géométries de pales de mélangeur, des réglages d'écart de revêtement et des profils de séchage différents. Demandez au fournisseur de décrire — en termes d'ingénierie — ce qui se produit lorsque votre chimie spécifique entre dans ses équipements. Une réponse compétente inclut des modes de défaillance spécifiques et des mesures d'atténuation. Une réponse évasive est elle-même une réponse.

Deuxièmement, l'infrastructure de gestion de la qualité. La certification IATF 16949 — détenue par TOB NEW ENERGY et un groupe restreint de fabricants chinois d'équipements — signifie que le fournisseur a été audité de manière indépendante pour le contrôle des processus, la prévention des défauts et l'amélioration continue selon les normes de la chaîne d'approvisionnement automobile. Les certifications ISO 9001, ISO 14001 et ISO 45001 renforcent le cadre global de qualité, avec la conformité CE et UL pour l'ensemble de la gamme de produits.

Troisièmement, le portefeuille de brevets du fournisseur dans les technologies de lignes de production. Les brevets sont des preuves vérifiables publiquement de la R&D interne. Ils ne garantissent pas la qualité, mais ils distinguent un fabricant d'un assembleur. Une revendication peut être vérifiée dans une base de données publique en quelques minutes. L'autre ne peut pas être vérifiée du tout.

Partie 7 : La feuille de route est une boucle, pas une ligne

Une ligne de production mise en service aujourd'hui ne sera pas la dernière ligne construite par une entreprise. La chimie des batteries évolue — du LFP au NMC à haute teneur en nickel, du lithium-ion au sodium-ion et au tout solide. Chaque transition peut nécessiter des paramètres de mélange, des conditions de revêtement et des protocoles de formation différents. Le fournisseur qui a parcouru la première feuille de route avec vous est le mieux placé pour parcourir la suivante.

C'est la dimension stratégique du choix d'un partenaire de ligne de production de batteries clé en main. Il ne s'agit pas d'une transaction ponctuelle. C'est le début d'une relation d'ingénierie couvrant plusieurs générations de technologies. Les fournisseurs chinois de lignes de production de batteries clés en main sont structurellement positionnés pour cette stratégie multigénérationnelle. TOB NEW ENERGY, avec deux décennies d'ingénierie des batteries, des lignes pilotes internes couvrant les trois formats de cellules et un support continu sur site pendant la montée en cadence de la production, fournit cette continuité d'ingénierie.

Résumé de la feuille de route d'une ligne de production de batteries : La mise à l'échelle de la fabrication de batteries, de la R&D en laboratoire à la production à grande échelle, suit trois étapes d'ingénierie distinctes — les lignes de laboratoire pour la validation de la chimie, les lignes pilotes pour la vérification de la fenêtre de processus et les lignes de production pour une production à haut volume et constante. L'erreur de mise à l'échelle la plus coûteuse consiste à contourner l'étape pilote, où les non-linéarités du processus invisibles à l'échelle du laboratoire deviennent critiques. Une véritable ligne de production de batteries clé en main fournit une production prête pour le processus, rendue possible par la validation préalable sur ligne pilote du fournisseur avec la chimie cible du client. Lors de l'évaluation des partenaires de lignes de production, la propre ligne pilote du fournisseur, les données de processus spécifiques à la chimie, la certification IATF 16949 et un portefeuille de brevets vérifiable fournissent des preuves objectives des capacités d'ingénierie.

Neil Zhao — Directeur technique, Xiamen TOB New Energy Technology Co., Ltd.
