Guide étape par étape du processus de fabrication des batteries lithium-ion

La fabrication des batteries lithium-ion est un processus d'ingénierie multidisciplinaire qui intègre l'électrochimie, la science des matériaux, la mécanique de précision, le génie thermique, l'automatisation et la conception des systèmes à l'échelle de l'usine. Bien que le principe de fonctionnement de base des batteries lithium-ion soit bien connu, la mise en œuvre industrielle d'une production de cellules stable, à haut rendement et performante exige bien plus que le simple respect d'une recette de laboratoire. En production, la constance du produit dépend de l'interaction entre les paramètres du processus, la précision des équipements, le contrôle environnemental et l'intégration de la ligne de production. Même de faibles variations d'épaisseur de revêtement, de viscosité de la suspension, de densité des électrodes ou de taux d'humidité peuvent entraîner des différences significatives de capacité, de résistance interne, de sécurité et de durée de vie.

C’est pourquoi les entreprises qui envisagent de se lancer dans la fabrication de batteries doivent maîtriser l’intégralité du processus de production avant d’acquérir des équipements ou de concevoir une usine. Dans les projets d’envergure, le processus de fabrication ne peut être considéré comme une succession de machines indépendantes. Il doit être conçu comme un système d’ingénierie continu, intégrant la préparation des électrodes, l’assemblage des cellules, le remplissage en électrolyte, la formation, le vieillissement et les tests. Une planification rigoureuse de la ligne de production, des systèmes auxiliaires et de l’environnement de la salle blanche est essentielle pour éviter des modifications coûteuses ultérieures. Dans la pratique, de nombreuses défaillances ne sont pas dues à la chimie des matériaux, mais à une conception initiale inadéquate du processus de fabrication.

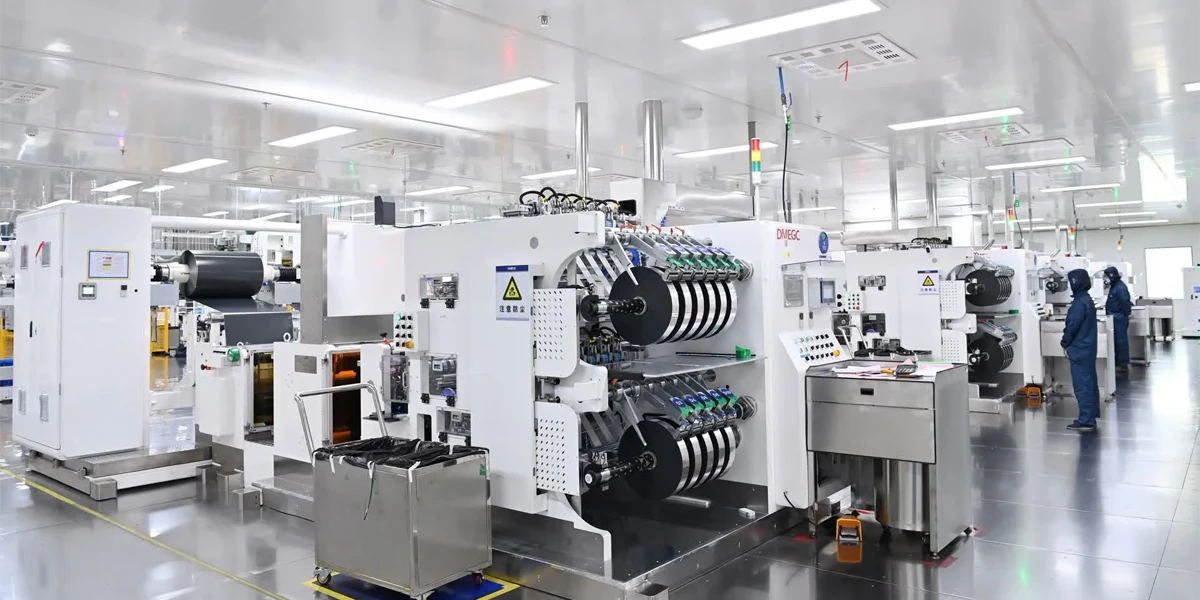

En tant que fournisseur unique d'équipements pour batteries et de solutions d'usine, Solutions de lignes de production de batteries lithium-ion TOB NEW ENERGY sont développées pour accompagner l'ensemble du cycle de vie, de la recherche en laboratoire à l'échelle pilote et à la production de masse, en veillant à ce que la compatibilité des équipements, l'évolutivité des processus et l'expansion future soient prises en compte dès la phase de conception initiale.

Cet article fournit une explication détaillée, au niveau de l'ingénierie, du processus de fabrication des batteries lithium-ion, en se concentrant sur le flux de travail industriel réel plutôt que sur des descriptions simplifiées en laboratoire.

1. Structure générale de la fabrication des batteries lithium-ion

Bien que les différents formats de cellules (cylindriques, à poche et prismatiques) nécessitent des méthodes d'assemblage différentes, le processus de production global des batteries lithium-ion suit une structure similaire. L'ensemble du système de fabrication se divise en trois grandes étapes : la préparation des électrodes, l'assemblage des cellules et l'activation électrochimique avec tests. Chaque étape comprend de multiples processus qui doivent être contrôlés avec précision afin de garantir la qualité du produit final.

Dans les projets industriels, ces étapes doivent être conçues conjointement et non séparément. Une ligne de production bien conçue exige une adéquation parfaite entre la capacité des machines, le flux de matières, la durée de séchage, le niveau de propreté des salles blanches et la capacité d'alimentation électrique. C'est pourquoi des solutions professionnelles d'implantation et de conception de lignes de production de batteries sont généralement nécessaires avant l'acquisition des équipements.

2. Préparation des électrodes : Fondements des performances de la batterie

La préparation des électrodes est l'étape la plus critique de la fabrication des batteries lithium-ion, car la microstructure qui s'y forme détermine directement la densité énergétique, la durée de vie, la résistance interne et les caractéristiques de sécurité. Une fois les électrodes produites, la plupart des paramètres de performance ne peuvent plus être modifiés ultérieurement ; c'est pourquoi les usines investissent massivement dans des systèmes de revêtement et de calandrage de haute précision.

2.1 Ingénierie du mélange de boues

La première étape consiste à préparer la suspension cathodique et anodique en mélangeant les matériaux actifs, les additifs conducteurs, le liant et le solvant. À l'échelle du laboratoire, le mélange peut paraître simple, mais en production industrielle, la suspension doit conserver une viscosité stable, une distribution granulométrique uniforme et un comportement rhéologique reproductible sur de longues séries de production. Des variations dans la qualité de la dispersion entraîneront des défauts de revêtement, une épaisseur irrégulière et des variations de capacité entre les cellules.

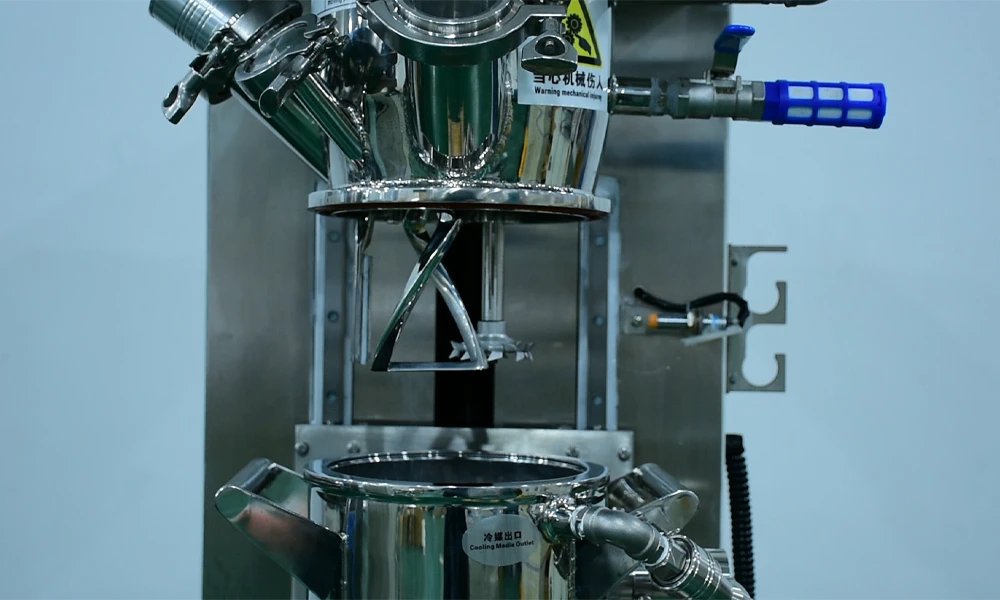

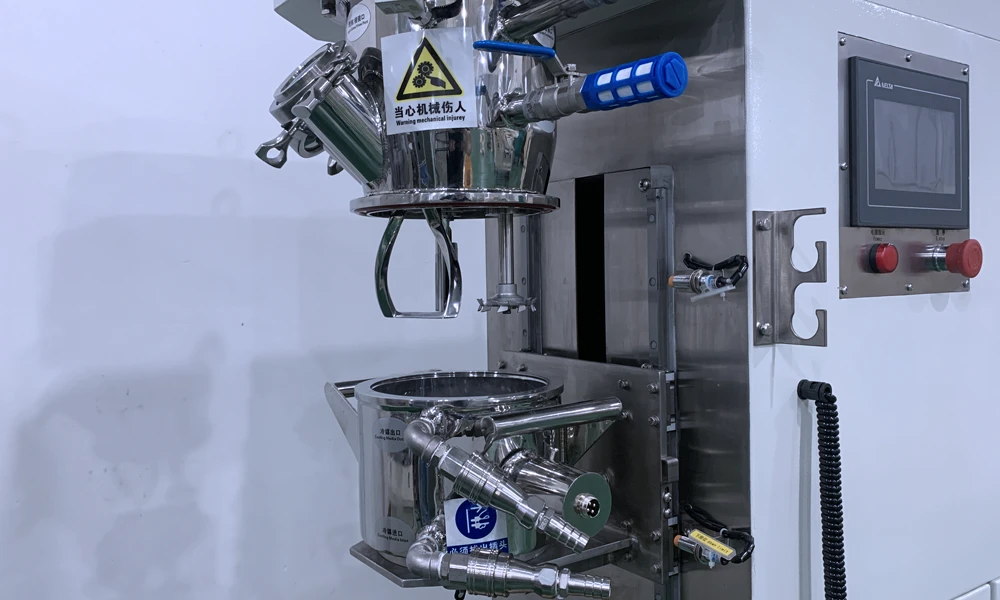

Les lignes de production modernes utilisent des mélangeurs planétaires sous vide ou des mélangeurs planétaires doubles avec un contrôle précis de la température et de la vitesse. Pour les instituts de recherche et les installations pilotes, un réglage flexible des paramètres est essentiel, c'est pourquoi équipement de mélange de boues de batterie Les applications de R&D doivent prendre en charge plusieurs systèmes de matériaux et des lots de petite taille.

2.2 Procédé de revêtement de précision

Après mélange, la suspension est déposée sur les collecteurs de courant. Le procédé de dépôt doit garantir un contrôle précis de l'épaisseur, du poids et de l'uniformité sur toute la largeur de l'électrode. Même une légère variation d'épaisseur peut entraîner un déséquilibre de capacité lors de la formation. Les lignes industrielles utilisent généralement la technologie de dépôt par fente, car elle permet une production continue de haute précision avec un faible gaspillage de matériau, tandis que le dépôt par racle reste largement utilisé en laboratoire et à l'échelle pilote en raison de sa flexibilité.

Dans les usines à haute capacité, les machines d'enduction sont souvent intégrées à des fours de séchage multizones afin de maintenir une production continue sans interrompre le flux de matières.

2.3 Séchage et élimination du solvant

Le séchage permet d'éliminer le solvant de l'électrode revêtue tout en préservant la microstructure souhaitée. Cette étape exige un contrôle précis du gradient de température, du débit d'air et du système de récupération du solvant. Un séchage trop rapide peut entraîner la formation de fissures dans la couche de revêtement. Un séchage insuffisant peut laisser des résidus de solvant, provoquant un dégagement gazeux lors de la formation.

Les lignes de revêtement industrielles comprennent généralement de longs fours à convection à zones de chauffe multiples. Outre le contrôle de la température, les usines modernes doivent également prendre en compte l'efficacité énergétique et le recyclage des solvants afin de réduire les coûts d'exploitation.

2.4 Calandrage et contrôle de la densité

Le calandrage consiste à comprimer l'électrode séchée afin d'obtenir la densité et la porosité cibles. Une densité plus élevée augmente la densité énergétique, mais une compression excessive réduit le transport ionique et peut diminuer la durée de vie des cycles. Par conséquent, les paramètres de calandrage doivent être optimisés en fonction du matériau et de la conception de la cellule.

Les lignes pilotes nécessitent souvent une pression de rouleau et une température réglables pour prendre en charge différents projets de recherche, c'est pourquoi la conception d'équipements évolutifs est importante lors de la construction d'une ligne pilote de batterie.

2.5 Découpe et contrôle de la poussière

Après calandrage, le large rouleau d'électrode est découpé en bandes étroites. Ce procédé doit être exempt de bavures et de particules, car la poussière métallique peut provoquer des courts-circuits internes. Les machines de refendage industrielles sont équipées de systèmes de contrôle de tension, d'ébavurage et de dépoussiérage afin de maintenir la propreté des surfaces des électrodes.

3. Assemblage cellulaire : Formation de la structure mécanique

Une fois les électrodes préparées, l'étape suivante consiste à assembler la structure de la cellule. La méthode d'assemblage dépend du format de la cellule, mais les principes d'ingénierie restent similaires. Le processus doit garantir un alignement précis, un environnement propre et des connexions électriques fiables.

Les empileuses exigent une grande précision de positionnement, tandis que les bobineuses doivent maintenir une tension stable pour éviter les plis. Le soudage des languettes est une autre étape critique, car un soudage de mauvaise qualité augmente la résistance interne et la génération de chaleur lors des cycles de production. La production industrielle utilise généralement le soudage par ultrasons ou le soudage laser, selon le matériau et l'épaisseur des languettes.

Le conditionnement doit être réalisé en salle blanche afin d'éviter toute contamination par la poussière. Le remplissage avec l'électrolyte nécessite un équipement sous vide pour garantir une pénétration complète dans les pores de l'électrode. Enfin, le scellage doit assurer une étanchéité durable afin d'empêcher toute infiltration d'humidité.

La conception adéquate des salles blanches fait partie intégrante de l'ingénierie industrielle et doit être envisagée conjointement avec l'agencement des équipements.

4. Formation, vieillissement et essais

La formation est le processus d'activation électrochimique au cours duquel l'interface électrolyte solide (SEI) se forme à la surface de l'anode. Cette étape exige un contrôle précis du courant et de la température. Elle représente également l'une des sections les plus coûteuses d'une usine de batteries, car des milliers de canaux doivent fonctionner simultanément pendant de longues périodes.

L'équipement de formation occupe une surface importante et nécessite une alimentation électrique conséquente ; il est donc essentiel d'en tenir compte lors de la planification de l'usine. Une estimation erronée de la capacité de formation est une erreur fréquente dans les nouveaux projets de batteries.

5. Importance de l'intégration de la chaîne de production

Dans la fabrication industrielle de batteries, la stabilité du processus dépend non seulement des machines individuelles, mais aussi de l'intégration de l'ensemble de la ligne. La vitesse d'enduction doit correspondre à la durée de séchage, la vitesse de découpe à la capacité d'assemblage et les canaux de formation à la cadence de production journalière. Les systèmes auxiliaires, tels que l'air comprimé, l'eau glacée, le vide et l'alimentation électrique, doivent également être dimensionnés en fonction de l'échelle de production.

C’est pourquoi de nombreuses entreprises préfèrent travailler avec un fournisseur unique d’équipements de batteries capable de fournir la conception des processus, la fabrication des équipements, l’installation et la mise en service sous forme de solution complète, plutôt que d’acheter des machines auprès de plusieurs fournisseurs.

6. De la recherche en laboratoire à la production de masse

La plupart des projets de batteries débutent par la recherche en laboratoire, puis passent à l'échelle pilote, et enfin à la production de masse. Le choix des équipements doit tenir compte de cette transition. Les machines de laboratoire doivent permettre une grande flexibilité des paramètres, les lignes pilotes doivent garantir la stabilité des petits lots, et les lignes de production doivent privilégier l'automatisation et le rendement. Opter pour des équipements évolutifs réduit les délais de développement et évite les investissements répétés.

TOB NOUVELLE ÉNERGIE propose des solutions complètes couvrant les équipements de laboratoire, les lignes pilotes et les lignes de production clés en main, permettant aux clients de maintenir des paramètres de processus constants tout en augmentant leur capacité de production.
