Équipement de laboratoire pour piles bouton : la liste de contrôle complète pour les laboratoires de R&D sur les batteries

Un laboratoire de recherche et développement de batteries qui dépense 80 000 $ en boîtes à gants peut tout de même être incapable de produire une pile bouton à capacité constante.

Le problème réside rarement dans le budget, mais plutôt dans l'ordre des opérations.

On achète d'abord la boîte à gants, car elle est censée garantir le respect des normes de salle blanche. Mais la réalité nous rattrape vite : le mélangeur de suspension ne parvient pas à disperser le noir de carbone, qui présente des agglomérats inférieurs à 5 µm. La racle d'enduction a un faux-rond de 20 µm. La sertisseuse déforme le contenant. Trois mois de recherche réduits à néant par des défauts d'équipement, pourtant confondus avec des problèmes de matériaux.

Ce qui suit est une liste de contrôle poste de travail par poste de travail pour la construction de demi-cellules CR2032 reproductibles, avec les spécifications critiques, les points de défaillance courants et les critères de sélection pour chaque équipement.

Flux de travail des piles bouton : schéma des équipements séquentiels

La pile bouton CR2032 est de conception simple : boîtier de cathode, disque de cathode, séparateur, anode en lithium, entretoise, ressort, capuchon d’anode. Sertissage. Terminé.

En pratique, chaque étape présente un mode de défaillance très toléré. Une machine sous-dimensionnée provoque une cascade d'erreurs dans toute la cellule.

1. Mélange de suspensions : la dispersion est déterminante.

Trois paramètres régissent la qualité de la suspension : l'uniformité de la dispersion des particules, la viscosité dans la plage cible (3 000 à 8 000 mPa·s pour la plupart des suspensions NMC) et l'absence d'air entraîné.

Spécifications minimales du matériel viable :

Un agitateur magnétique standard est insuffisant pour les suspensions de batteries. Le noir de carbone et le PVDF forment des agglomérats qu'un barreau magnétique ne fait que déplacer en tournant sans les briser. Les forces de cisaillement nécessaires exigent un mélange planétaire.

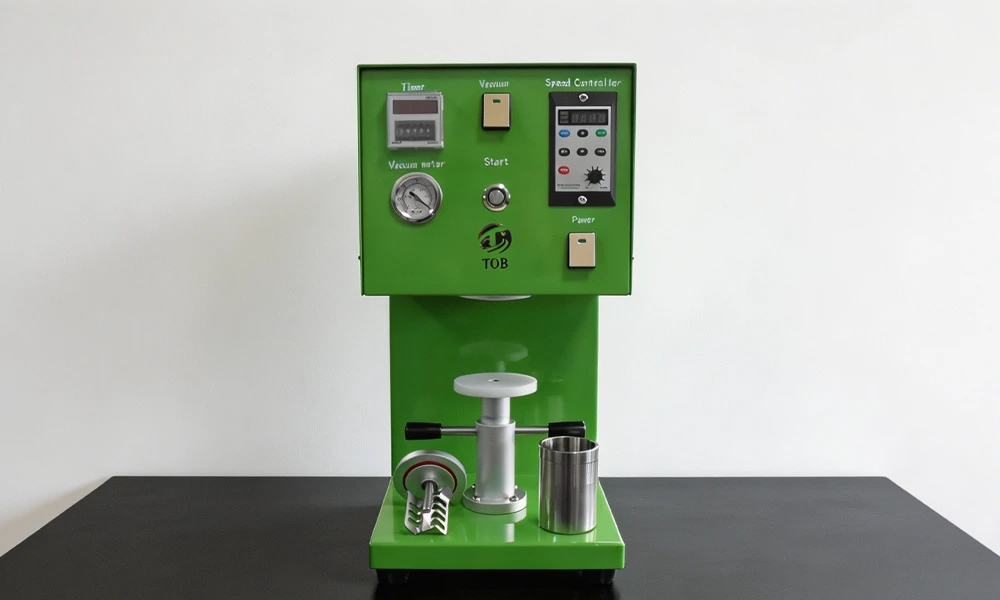

Cas de défaillance documenté : Un laboratoire utilisant un agitateur chauffant pour la préparation de la suspension de NMC811 a enregistré un écart type de capacité de 12 % sur 200 cellules. La poudre de cathode a été mise en cause. La cause première était une dispersion insuffisante lors du mélange. Le remplacement de l'agitateur par un autre dispositif a permis de résoudre le problème. mélangeur planétaire sous vide de laboratoire avec 100 à 500 mL Cette capacité a permis de résoudre la variance en un seul lot.

2. Revêtement d'électrode : l'uniformité de l'épaisseur détermine la capacité

Le revêtement détermine la capacité surfacique. Lorsque l'écartement de la racle varie de 10 μm, la charge de matériau actif varie d'environ 8 %. Cela se traduit par une variation de 0,4 mAh dans une pile bouton dont la capacité cible est de 2,5 mAh.

Comparaison des méthodes de revêtement pour les laboratoires de R&D :

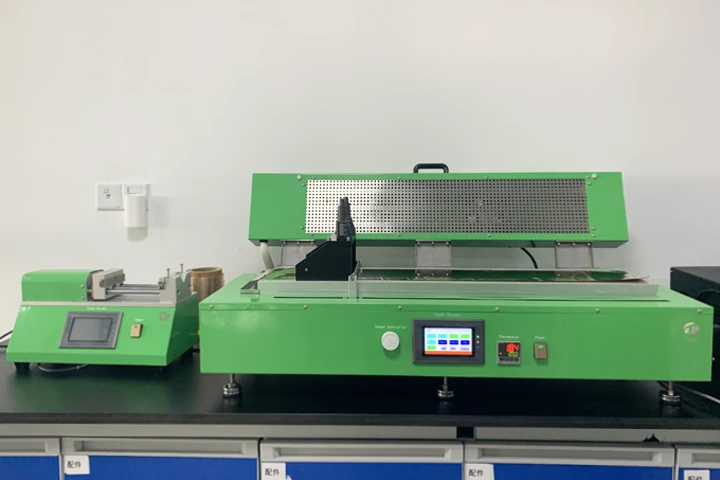

Pour les laboratoires de R&D universitaires et industriels qui fabriquent des piles bouton, un enducteur de film à lit chauffant avec une hauteur de lame réglable au micromètre (plage de 0 à 5 mm, résolution de 1 μm) représente l'équilibre optimal entre capacité et coût.

Contrôle qualité critique : L'épaisseur du revêtement doit être mesurée en cinq points sur chaque électrode. Si l'épaisseur en bordure présente un écart de plus de 5 % par rapport au centre, la lame n'est pas parallèle au substrat. Un calage est nécessaire. Accepter cette variation introduit une erreur systématique dans chaque cellule suivante.

Perspectives d'ingénierie : L'amincissement des bords d'une électrode de R&D de 50 mm de large peut sembler négligeable. Cependant, à l'échelle d'une largeur de revêtement de 300 mm pour la production pilote, ce même défaut de 5 % se traduit par une bande de rebut de 15 mm de chaque côté. Le rendement chute avant même la mise en service de la ligne pilote. Équipement de revêtement de laboratoire avec têtes de lames réglables au micromètre et un parallélisme vérifié <2 μm sur toute la largeur du revêtement garantit que les paramètres de processus sont transférés directement de la R&D à l'échelle pilote.

3. Séchage des électrodes : Cinétique d’élimination du solvant

La vitesse de séchage influe directement sur la répartition du liant. Lorsque le solvant s'évapore trop rapidement, le liant PVDF migre vers la surface de l'électrode. Il en résulte une couche riche en matériau actif à l'interface collecteur de courant, présentant une adhérence insuffisante et pouvant entraîner un décollement.

Protocole de séchage standard pour la R&D :

• 60–80°C pour les suspensions de NMC à base de NMP
• 80–100°C pour les suspensions aqueuses de LFP
• Au moins 4 heures, généralement une nuit entière, sous vide

L'utilisation d'une étuve sous vide avec une stabilité de température de ±1 °C est indispensable. Les étuves de laboratoire classiques, avec une variation thermique de ±10 °C, produisent des électrodes dont la distribution du liant est irrégulière ; ces irrégularités ne sont pas visibles à l'œil nu, mais se traduisent par des variations de capacité lors des cycles de charge/décharge.

4. Calandrage des électrodes : Objectifs de densité compactée

Après séchage, les électrodes sont poreuses. Une porosité excessive réduit la densité énergétique volumique et nuit à la conductivité électronique. Une porosité insuffisante empêche un mouillage adéquat par l'électrolyte.

Objectifs de densité de compactage conformes aux normes industrielles :

• Cathodes NMC : 2,8–3,4 g/cm³
• Anodes en graphite : 1,4–1,6 g/cm³
• Cathodes LFP : 2,2–2,6 g/cm³

UN presse à rouleaux de précision Un contrôle précis de la pression est indispensable. La distance entre les disques et la force appliquée doivent toutes deux être contrôlées et répétables.

Cas de défaillance documenté : Une start-up a complètement ignoré le calandrage lors de ses premières phases de R&D, prévoyant d'« optimiser ultérieurement ». Les piles bouton offraient une capacité inférieure de 40 % à la capacité théorique. La cathode non calandrée contenait un volume mort que l'électrolyte remplissait sans accéder au matériau actif. Six mois de reformulation du matériau n'ont apporté aucune amélioration, car le problème venait du manque d'équipement, et non du matériau lui-même.

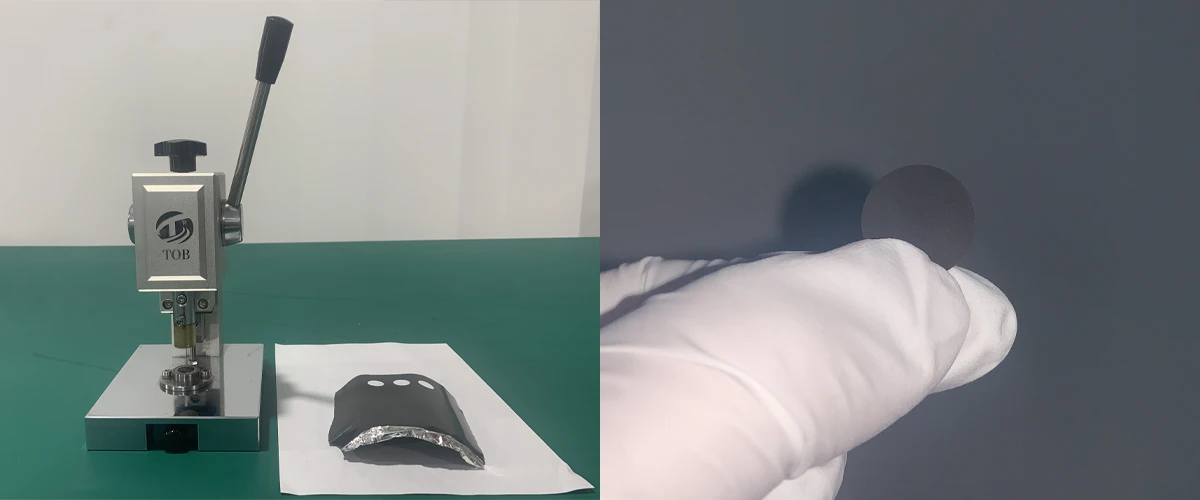

5. Poinçonnage des électrodes : Élimination des bavures

Les électrodes des piles bouton sont découpées à des diamètres de 14 à 16 mm. Une matrice de découpe émoussée ou mal alignée produit des bavures sur les bords. Ces bavures pénètrent dans le séparateur lors du sertissage, créant des micro-courts-circuits qui se manifestent par une faible tension en circuit ouvert ou une autodécharge rapide.

Configuration requise : Poinçonneuse de précision avec matrices interchangeables (14 mm, 15 mm, 16 mm). Les électrodes poinçonnées doivent être exemptes de bavures sous un grossissement optique de 10×. Les matrices nécessitent un affûtage ou un remplacement régulier ; une opération d’entretien souvent négligée dans les laboratoires universitaires.

6. Boîte à gants : Spécifications de contrôle de l'atmosphère

Le lithium métallique réagit avec l'eau. L'électrolyte réagit également avec l'eau. Toute infiltration d'humidité lors de l'assemblage de la cellule la compromet de manière irréversible.

Spécifications minimales des boîtes à gants pour la R&D :

• O₂ < 0,1 ppm
• H₂O < 0,1 ppm
• Conception à deux postes avec antichambre
• Analyseurs intégrés O₂/H₂O
• Système de purification capable de régénération

Réalité budgétaire : Un vrai Qualité batterie boîte à gants Un système de purification de gaz capable de régénération coûte généralement entre 15 000 et 25 000 dollars. Les unités moins chères nécessitent souvent le remplacement de la cartouche de purification tous les 6 mois au lieu de tous les 3 ans, ce qui annule les économies initiales grâce aux coûts des consommables.

7. Assemblage de la pile bouton : Précision de la pression de sertissage

Le sertissage est la dernière étape mécanique. La pression détermine directement l'intégrité du joint et le contact interne.

Exigences de pression de sertissage CR2032 : 600 à 800 psi, calibré en fonction du matériau spécifique du joint et de la configuration de la cellule.

Comparaison des types de presse :

Pour les laboratoires produisant plus de 50 cellules par semaine, une presse pneumatique constitue le minimum pratique. Pour ceux qui publient des données évaluées par les pairs ou qui qualifient des matériaux pour une mise à l'échelle pilote, une sertisseuse de piles bouton électrique L'enregistrement numérique de la pression assure la traçabilité requise.

Prêt à construire votre laboratoire ? Un laboratoire de piles bouton est un système intégré, et non un ensemble d'instruments individuels. Un seul composant sous-dimensionné – une sertisseuse imprécise, une boîte à gants sujette à l'humidité, un mélangeur incapable d'assurer une dispersion correcte – et toute la chaîne de R&D génère du bruit au lieu de données exploitables. TOB New Energy fournit équipement de laboratoire complet pour piles bouton fournisseur de solutions clés en main à plus de 2 000 instituts de recherche et fabricants de batteries dans le monde entier, avec des lignes de laboratoire pré-mises en service, une installation sur site et une formation des opérateurs incluses de série.

Foire aux questions (FAQ)

Q : Quel est le matériel minimum requis pour assembler une première pile bouton ?
A : Balance de précision, mélangeur sous vide (ou mortier et pilon pour les essais initiaux), racleuse, étuve sous vide, poinçonneuse d'électrodes, boîte à gants et presse à sertir manuelle. Budget : 20 000 à 30 000 $ pour une installation de base fonctionnelle.

Q : Un four sous vide est-il nécessaire pour le séchage des électrodes, ou le séchage à l'air libre est-il suffisant ?
A : Un four sous vide est nécessaire. Le séchage à l'air libre introduit de l'humidité qui dégrade les performances de l'électrolyte. Le séchage sous vide à 60–100 °C sous une pression de -0,08 MPa élimine les solvants résiduels et l'humidité adsorbée. Une perte de capacité de 15 à 20 % est typique lorsque cette étape est omise.

Q : Combien de cellules par condition sont nécessaires pour obtenir des données statistiquement significatives ?
A : Minimum de 5 cellules par condition ; 10 est préférable. Les études publiées utilisant n=3 échouent généralement pas à être reproduites. En R&D industrielle, moins de 8 cellules par ensemble de paramètres sont considérées comme insuffisantes pour les décisions relatives aux procédés.

Q : Une même boîte à gants peut-elle servir à la fois à la recherche sur les batteries sodium-ion et lithium-ion ?
R : Non recommandé. Le sodium réagit plus fortement à l'humidité que le lithium. À moins de respecter des protocoles de décontamination stricts et de garantir une séparation des atmosphères entre les produits chimiques, l'utilisation de boîtes à gants dédiées à chaque produit est fortement conseillée afin de prévenir toute contamination croisée et tout incident de sécurité.

Ce guide technique a été préparé par l'équipe d'ingénierie des procédés de TOB Nouvelle énergie Fabricant direct d'équipements de laboratoire complets, des piles bouton aux batteries pilotes, basé à Xiamen, en Chine. L'équipement est conçu, fabriqué, testé et expédié directement depuis notre usine : pas de revendeurs, pas d'intermédiaires, pas de marges excessives.
