Guide pour l'achat de machines d'enduction de batteries au lithium de haute qualité auprès de fabricants chinois
Par Dany Huang, Ph.D.
Lorsque la bouillie d'électrode entre pour la première fois en contact avec la feuille de collecteur de courant — une bande d'aluminium ou de cuivre se déplaçant à raison de plusieurs mètres par minute — un événement d'une fraction de seconde déclenche une réaction en chaîne qu'aucun processus en aval ne peut inverser. Si la bouillie se dépose uniformément, s'étalant en un film humide d'une épaisseur constante et d'une surface sans défaut, tout ce qui suit a une chance de réussir. Si le revêtement n'est pas uniforme — épaisseur variant de plus de quelques microns sur toute la largeur, trous d'épingle dispersés dans la couche active — aucune calandre, aucune refendeuse, aucune bobineuse ne peut corriger ce qui a déjà été établi. La machine de revêtement est l'endroit où l'électrode acquiert son identité physique.
Chinois fabricants de machines de revêtement sont devenus la source mondiale dominante pour cet équipement — des enductrices à l'échelle du laboratoire pour les groupes de R&D universitaires aux enductrices de production pleine largeur pour les usines de gigawattheures. TOB NEW ENERGY est l'un de ces fabricants. Le défi pour les acheteurs internationaux est de savoir quoi rechercher. Une machine de revêtement ne se définit pas par sa largeur de bande ou sa vitesse maximale. Elle se définit par la qualité de l'électrode qu'elle produit.

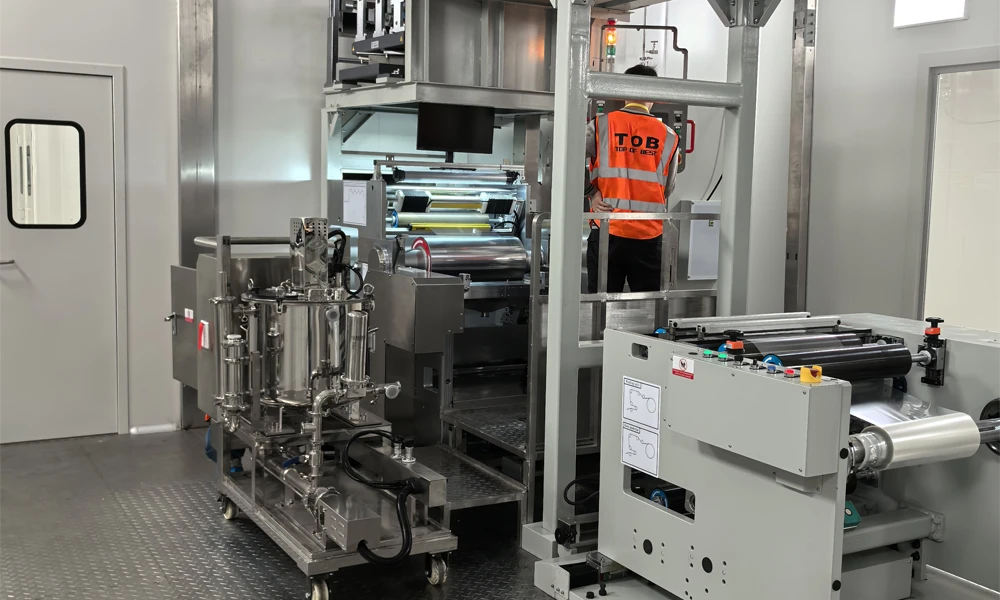

Solution de machine de revêtement de batterie TOB NEW ENERGY
Étape 1 : Ce qui se passe pendant le revêtement
Le revêtement n'est pas un événement unique. Il s'agit de trois processus physiques qui se chevauchent dans le temps.
Dépôt de la bouillie. La bouillie sort de la tête d'enduction et se transfère sur la feuille en mouvement. La rhéologie de la bouillie — son comportement de fluidification par cisaillement, sa contrainte de seuil, sa thixotropie — détermine la façon dont elle s'étale. Une bouillie avec une contrainte de seuil élevée peut ne pas se niveler après le dépôt, laissant des stries de revêtement qui persistent pendant le séchage. Une bouillie avec une fluidification par cisaillement excessive peut s'étaler trop loin, créant des bourrelets de bordure qui doivent être rognés — et chaque millimètre de rognage est un matériau qui a été acheté, mélangé, enduit et jeté.
Formation du film humide. La tension superficielle et la gravité nivellent la bouillie déposée en un film d'épaisseur uniforme. Le nivellement doit être terminé avant que le film n'entre dans le séchoir — une fois le séchage commencé, la viscosité augmente et l'écoulement s'arrête. Le temps de nivellement se mesure en secondes. La vitesse de revêtement et la distance entre la tête d'enduction et l'entrée du séchoir déterminent si le nivellement est complet.
Effets de bord. La tension superficielle sur les bords du film humide tire la bouillie vers l'extérieur, créant un bourrelet surélevé — le bourrelet de bordure — qui peut être 20 à 50 % plus épais que le centre. Ce bourrelet doit être éliminé lors du refendage ultérieur. La largeur de la zone de rognage est une perte directe de rendement matière. Réduire la largeur du bourrelet de bordure est une optimisation de processus avec des enjeux économiques de plusieurs millions de dollars à l'échelle de la production.
Ces trois processus — dépôt, nivellement, formation des bords — se produisent en quelques secondes entre la tête d'enduction et le séchoir. La conception de la tête d'enduction, la formulation de la bouillie et les paramètres de manipulation de la bande doivent être co-optimisés. Changez-en un, les deux autres se décalent.
Étape 2 : Trois méthodes de revêtement
Revêtement par filière à fente (slot-die) est la norme de précision. La bouillie est pompée à travers une filière de précision — une fente étroite usinée avec des tolérances au niveau du micron — directement sur la feuille en mouvement. L'espace entre la filière et la feuille, le débit de la bouillie et la vitesse de la bande déterminent ensemble l'épaisseur du film humide. Le système est fermé — la bouillie n'est pas exposée à l'air ambiant, de sorte que l'évaporation du solvant et la dérive de la viscosité pendant le revêtement sont minimisées. À partir de 600 millimètres de largeur et au-delà, à des vitesses dépassant 10 mètres par minute, le revêtement par filière à fente est la seule méthode qui offre de manière fiable une uniformité de densité surfacique comprise entre ±1,0 et 1,5 % — l'exigence pour les électrodes de qualité automobile.

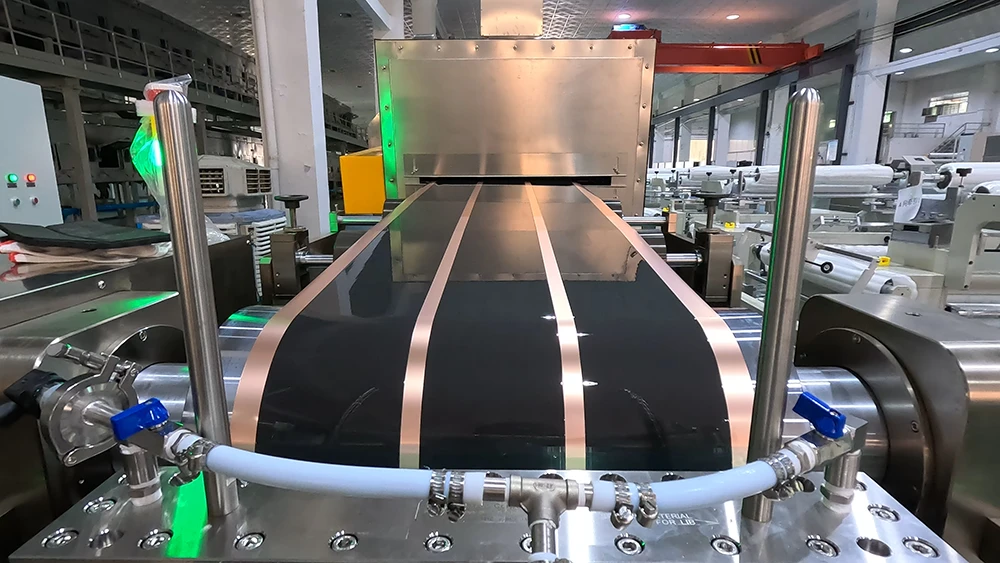

Revêtement par filière à fente (slot-die)
La filière est le cœur du système. La géométrie de son canal d'écoulement interne détermine la distribution transversale de l'épaisseur. Une filière mal conçue produit un revêtement systématiquement plus épais à une position donnée, ou systématiquement plus épais au centre, indépendamment des ajustements de processus. La conception de la filière est un problème de mécanique des fluides déguisé en problème d'usinage. La lèvre de la filière, la surface qui entre en contact avec la bouillie juste avant sa sortie, est vulnérable aux dommages mécaniques. Une rayure sur la lèvre produit une strie continue sur chaque mètre d'électrode. Les systèmes de revêtement par filière à fente de TOB utilisent des filières conçues et usinées en interne, contrôlant ainsi le composant qui détermine le plus la qualité du revêtement.
Revêtement à la racle (doctor blade) utilise une lame rigide, positionnée à un espace précis au-dessus de la feuille. La bouillie est déposée en amont de la lame, et la lame racle l'excès, laissant un film dont l'épaisseur est déterminée par l'espace. Le système est ouvert — la bouillie est exposée à l'air, et l'évaporation du solvant modifie la viscosité pendant le revêtement. Pour la recherche et la production de niveau intermédiaire à des largeurs inférieures à 400 millimètres et des vitesses inférieures à 5 mètres par minute, le revêtement à la racle offre une alternative plus simple et moins coûteuse au revêtement par filière à fente. L'uniformité de densité surfacique qu'il atteint — généralement ±2 à 3 % — est adéquate pour les cellules d'électronique grand public et certaines applications de stockage d'énergie. Elle n'est pas adéquate pour les cellules automobiles.

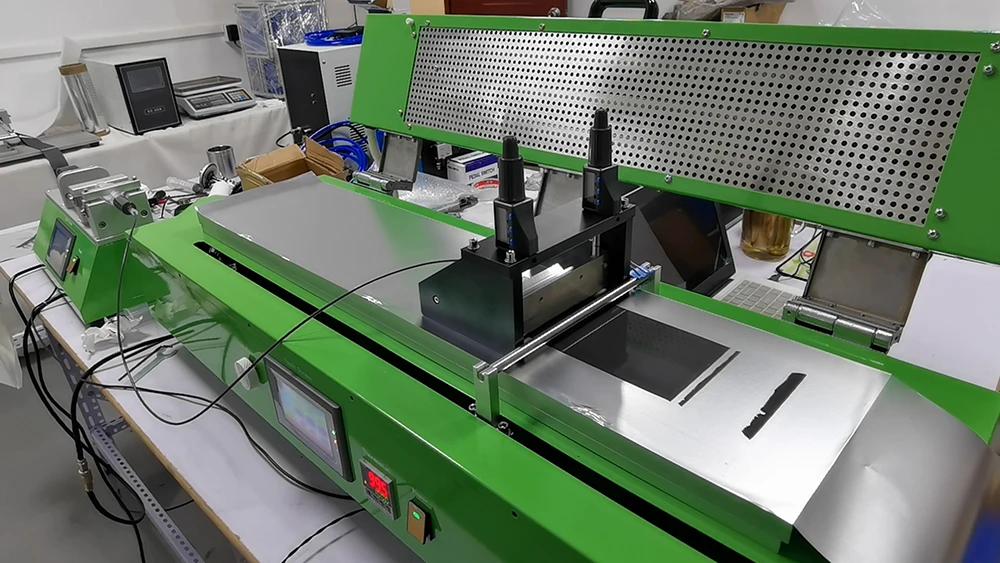

Revêtement à la racle (doctor blade)
Revêtement par transfert dépose la bouillie sur un rouleau de transfert, qui la transfère ensuite sur la feuille. C'est la méthode la moins coûteuse et la moins précise. Une uniformité de densité surfacique dépassant ±3 % est typique. Dans la fabrication de batteries haut de gamme, le revêtement par transfert a été remplacé par le revêtement par filière à fente. Il survit dans des applications ultra-sensibles aux coûts où la précision du revêtement n'est pas le facteur limitant de la performance de la cellule.

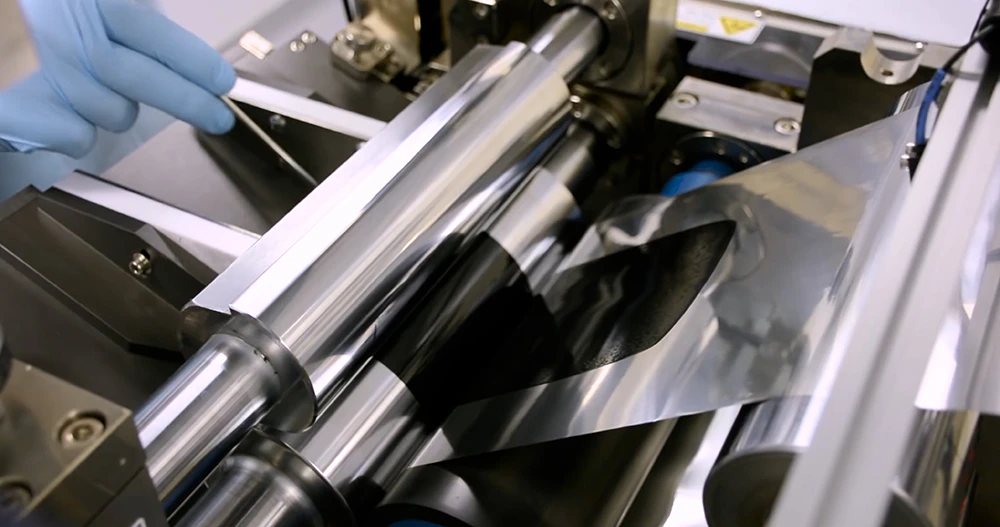

Revêtement par transfert
Étape 3 : Séchage — La moitié invisible du revêtement
La section de séchage occupe 60 à 80 % de la longueur physique d'une machine de revêtement. Ce n'est pas un accessoire. C'est un processus.
Le séchage se produit en deux régimes. La période à taux constant, où la surface du film humide est saturée de solvant et le taux d'évaporation est contrôlé par la température et la vitesse de l'air dans le séchoir. La période à taux décroissant, où la surface n'est plus saturée et le taux d'évaporation est contrôlé par la diffusion du solvant de l'intérieur du film vers la surface.
Si la période à taux constant est trop agressive — température trop élevée, vitesse de l'air trop élevée — la surface sèche avant que le solvant intérieur ne puisse diffuser vers l'extérieur. La surface se forme une peau. Le solvant piégé finit par se vaporiser et éclater à travers la peau, créant des trous d'épingle. L'électrode quitte le séchoir avec une apparence uniforme. Au microscope, elle est perforée.
La migration du liant est le défaut le plus insidieux du séchage des électrodes. À mesure que le solvant s'évapore et se déplace vers la surface du film, il entraîne avec lui le liant dissous — le PVDF. Le résultat est un gradient de concentration de liant à travers l'épaisseur de l'électrode : forte concentration de liant près de la surface, faible concentration de liant près du collecteur de courant. Le matériau actif près du collecteur de courant perd son adhérence. Pendant les cycles, il se délamine. La capacité diminue. La cause profonde — la migration du liant pendant le séchage six mois plus tôt — n'est presque jamais identifiée comme la cause profonde.
L'atténuation nécessite un séchage à température graduée. La première zone fonctionne à une température plus basse, permettant au solvant de s'évaporer lentement tandis que le liant reste uniformément réparti. Les zones suivantes augmentent la température à mesure que le film se solidifie et que la mobilité du liant diminue. Ce profil de température est spécifique à la chimie. Les électrodes NMC tolèrent des températures de séchage initiales différentes de celles des électrodes LFP avec des systèmes de solvants différents. Les machines de revêtement de production de TOB NEW ENERGY intègrent des séchoirs configurables — contrôle indépendant de la température par zone, vitesse de l'air réglable par zone, flux d'échappement équilibré. Ce ne sont pas des options haut de gamme. Ce sont les exigences d'ingénierie minimales nécessaires pour empêcher la migration du liant décrite ci-dessus.
Récupération de NMPn'est pas facultatif à l'échelle de la production — et les machines d'enduction de TOB intègrent des systèmes de récupération plutôt que de les traiter comme des ajouts après-vente. La vapeur de NMP est une émission réglementée avec des limites d'exposition professionnelle. Les systèmes de récupération — condensation ou absorption par eau — capturent plus de 95 pour cent du solvant évaporé pour le réutiliser. Aux volumes de production en gigawattheures, le NMP récupéré a une valeur économique qui compense partiellement ou totalement le coût d'exploitation du système de récupération. Une machine d'enduction sans récupération de solvant intégrée est un outil de laboratoire. Les systèmes d'enduction de production de TOB NEW ENERGY incluent la récupération du NMP en tant qu'ingénierie standard, et non comme un accessoire optionnel.
Étape 4 : Les indicateurs de qualité qui comptent
L'uniformité de la densité surfacique est le premier indicateur de qualité. La charge de matière active de l'électrode par unité de surface — mesurée en milligrammes par centimètre carré — détermine la capacité de la cellule. L'uniformité transversale (sur la largeur de la bande) doit être comprise dans une plage de ±1,5 pour cent pour des électrodes de qualité production. L'uniformité dans le sens machine (le long de la longueur de la bande) doit être comprise dans une plage de ±1,0 pour cent. Ces chiffres sont mesurés par des jauges à rayons bêta ou à rayons X en ligne positionnées après le sécheur.
L'épaisseur du revêtement, mesurée par des capteurs de triangulation laser, complète la densité surfacique. La densité surfacique divisée par l'épaisseur donne la densité du revêtement — un indicateur de compactage qui révèle si la teneur en matières solides de la suspension a dérivé pendant le cycle d'enduction. Si la densité surfacique est conforme à l'objectif mais que l'épaisseur est élevée, la suspension a été diluée — évaporation du solvant à partir d'un système d'alimentation ouvert, ou un opérateur ajoutant du solvant pour ajuster la viscosité.
Les défauts de surface — trous d'épingle, stries, taches d'agglomérats — sont détectés par des systèmes de vision industrielle fonctionnant à la vitesse de la ligne. Un trou d'épingle crée une anomalie locale de densité de courant pendant le fonctionnement de la cellule. Un seul trou d'épingle dans une cellule grand format constitue une concentration de contrainte pour le placage de lithium. De multiples trous d'épingle sur une série de production constituent un motif de rejet de lot.
L'enduction intermittente — où le flux de suspension démarre et s'arrête pour créer des espaces non enduits pour le soudage des languettes — ajoute un défi de qualité dynamique. L'épaisseur du revêtement aux transitions de démarrage et d'arrêt — les zones de montée et de descente en rampe — est intrinsèquement moins uniforme que l'enduction en régime permanent. La longueur de ces zones de transition détermine la quantité de matériau d'électrode perdue lors de la découpe. Réduire la longueur de la zone de transition est une optimisation de processus ayant un impact direct sur le rendement matière.
Étape 5 : Choisir un fournisseur de machine d'enduction
La comparaison des fiches techniques est trompeuse. La largeur de bande, la vitesse maximale et la longueur du four semblent similaires d'un fournisseur à l'autre. Les différences qui déterminent la qualité de l'électrode ne figurent pas sur la fiche.
« Cette machine d'enduction a-t-elle été testée avec ma suspension ? » La tête d'enduction (slot-die) qui enduit une suspension NMC avec 55 pour cent de matières solides et un additif conducteur noir de carbone à un écartement et une vitesse donnés peut produire un résultat complètement différent avec une suspension LFP à 62 pour cent de matières solides et un additif conducteur de nanotubes de carbone — car la rhéologie est différente, le comportement de nivellement est différent, la cinétique de séchage est différente. TOB NEW ENERGY, dont le laboratoire d'enduction interne effectue des essais de suspension spécifiques aux clients avant la spécification de l'équipement, fournit les données d'uniformité résultantes — non pas une promesse que la machine fonctionnera, mais la preuve qu'elle l'a déjà fait.
« Qui a conçu la tête d'enduction ? » La tête d'enduction n'est pas un produit de base. Des fournisseurs comme TOB NEW ENERGY ont maîtrisé l'essence de la technologie d'enduction, concevant et fabriquant leurs propres moules d'enduction, contrôlant ainsi les composants les plus critiques du système d'enduction au lieu de les acheter auprès de fabricants de moules tiers. Tout ce qui se trouve en aval de la tête d'enduction, le sécheur, la manipulation de la bande et l'enroulement, sert la qualité d'enduction établie à la sortie de la tête.
« Quelle est l'uniformité de température démontrée du sécheur ? » Une fiche technique donne les points de consigne de température des zones. Elle ne donne pas la distribution réelle de la température sur la bande à la vitesse de fonctionnement. Un sécheur avec une variation de température de 3 degrés Celsius sur la largeur de la bande produit des électrodes dont la distribution du liant — et donc l'adhérence et la durée de vie en cycle — varie systématiquement du bord gauche au bord droit. Demandez des données de cartographie thermique dans les conditions d'exploitation.
Le portefeuille de brevets de TOB fournit un contexte objectif. Trois brevets liés à l'enduction — un dispositif d'alimentation continue (CN202122096805), une machine d'enduction à l'échelle du laboratoire (CN202122170366) et un dispositif de chauffage relevable (CN202122096807) — sont détenus par l'entreprise. Ce sont des enregistrements publiquement vérifiables de travaux d'ingénierie spécifiques sur des sous-systèmes d'enduction spécifiques.
Étape 6 : La machine d'enduction définit l'identité physique de l'électrode
La calandre qui suit l'enduction peut ajuster la densité de l'électrode. Elle ne peut pas redistribuer la matière active qui a été déposée de manière non uniforme. La refendeuse peut couper des dimensions précises. Elle ne peut pas éliminer une strie d'enduction. La machine d'enroulement ou d'empilage peut assembler l'électrode dans une cellule. Elle ne peut pas compenser la variation d'épaisseur au sein de l'électrode.
La machine d'enduction établit l'identité physique de l'électrode — quelle quantité de matière active se trouve sur la feuille, et avec quelle uniformité elle est distribuée. Chaque processus en aval opère sur cette réalité physique. Le coût d'une machine d'enduction inadéquate n'est pas visible dans le budget de l'équipement. Il est visible dans la distribution de capacité des cellules finies — des cellules qui quittent l'usine avec des capacités systématiquement différentes parce que les électrodes à partir desquelles elles ont été construites ont été enduites sur une machine dont la conception de la tête d'enduction et le contrôle du sécheur ne pouvaient pas fournir l'uniformité requise par la conception de la cellule.
Résumé de l'approvisionnement en machine d'enduction de batterie : Le processus d'enduction d'électrode — dépôt de suspension, formation de film humide et séchage — est l'étape la plus déterminante pour la qualité dans la fabrication d'électrodes. Trois méthodes d'enduction dominent : la tête d'enduction (slot-die) pour la production de précision, l'enduction à la racle (doctor blade) pour le milieu de gamme et la R&D, et l'enduction par transfert pour les applications axées sur les coûts. Le séchage contrôle la migration du liant, la formation de trous d'épingle et la récupération des solvants — des variables de qualité invisibles à la sortie de l'enductrice mais décisives pour la durée de vie en cycle de la cellule. Les indicateurs de qualité clés incluent l'uniformité de la densité surfacique, l'épaisseur du revêtement, la densité des défauts de surface, la largeur du bourrelet de bord et la longueur de la zone de transition d'enduction intermittente. Lors de la sélection d'une machine d'enduction, les acheteurs doivent évaluer l'expérience du fournisseur avec leur système de suspension spécifique, si la tête d'enduction est conçue en interne, l'uniformité de température démontrée du sécheur et la disponibilité d'essais d'enduction spécifiques au client — car une enductrice n'est pas définie par ses spécifications mais par les électrodes qu'elle produit.
Dany Huang, Ph.D. — PDG, Xiamen TOB New Energy Technology Co., Ltd.
