Machine semi-automatique de mise à plat des cellules de batterie
加载中...

Machine semi-automatique de mise à plat des cellules de batterie 4680 et 32140

La machine à aplatir les cellules de batterie sans table TOB-RP-QJR46 utilise des mécanismes rotatifs pour aplatir les languettes d'électrode des cellules sans table (par exemple, les cellules cylindriques sans table 4680, 32140), garantissant des surfaces lisses et un contact étroit pour réduire la résistance interne et améliorer la densité énergétique.
  • Marque:

    TOB
  • article no.:

    TOB-RP-QJR46
  • ordre (moq):

    1
  • Paiement:

    L/C,T/T
  • origine du produit:

    China
  • port d'expédition:

    XIAMEN
Détails du produit

Machine semi-automatique de mise à plat des cellules de batterie 4680 et 32140



Caractéristiques


Les fonctions et les principes de l'appareil sont décrits

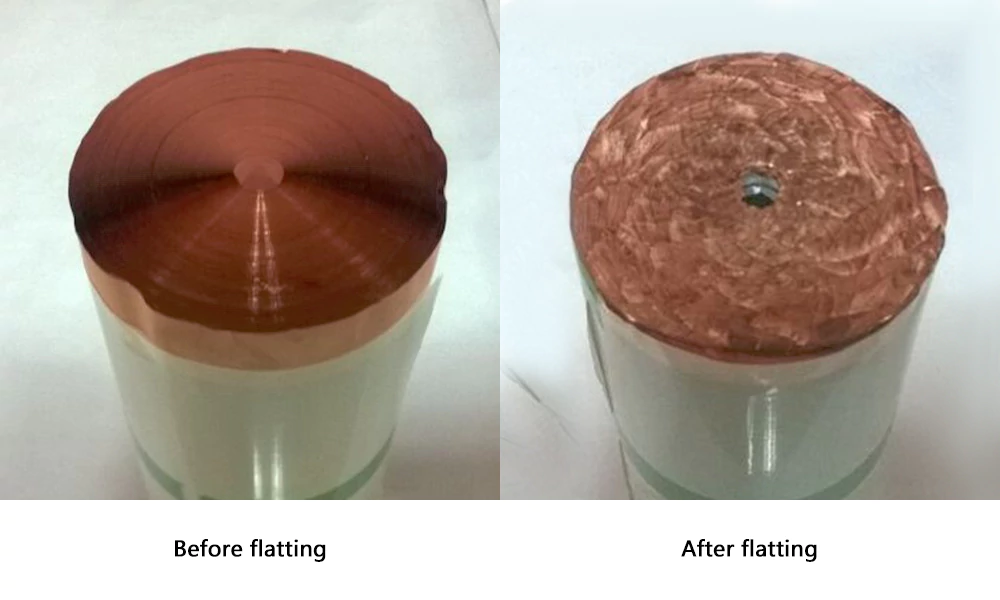

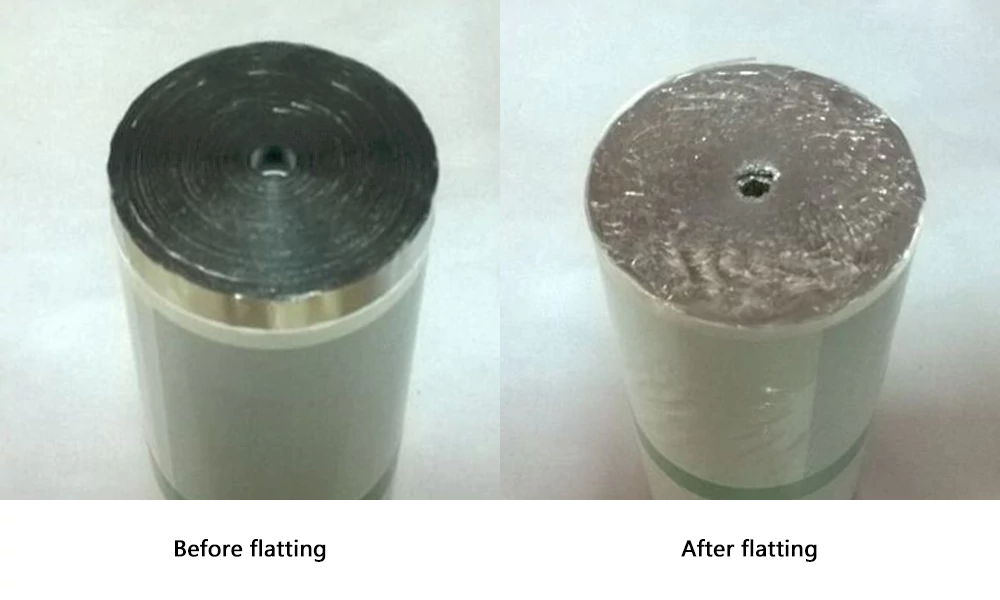

Cette machine à aplatir les cellules de batterie sans table TOB-RP-QJR46 est principalement utilisée pour le façonnage des languettes de batteries au lithium cylindriques. Le processus est le suivant : placez manuellement la cellule sur le gabarit, cliquez sur « Start » ; le gabarit serre automatiquement la cellule ; le dispositif de façonnage des deux côtés se met en marche, le servomoteur démarre et entraîne la rotation des deux extrémités du dispositif de façonnage des languettes. Un côté est en position positive, l’autre en position inverse. Le dispositif de façonnage avance lentement. Le rouleau intérieur tourne sous la friction de la surface de contact de la cellule, ce qui permet de comprimer et de former la cellule pour obtenir une surface plane jusqu’à la longueur définie. (La figure ci-jointe présente une comparaison avant et après le façonnage.)

Tabless Battery Cell Flatting Machine Tabless Battery Cell Flatting Machine

Flux de fonctionnement de l'équipement

Alimentation de la cellule → positionnement de la cellule → aplatissement de chaque côté de la cellule → transposition automatique → après aplatissement, déchargement vers la ligne suivante → réception manuelle


Composition des principaux composants


  • Mécanisme de transmission : 2 jeux, il est contrôlé par un servomoteur et entraîné par une courroie synchrone.
  • Mécanisme de positionnement : 1 ensemble, il est composé d'un cylindre et d'un capteur de positionnement.
  • Tête d'aplatissement : 2 ensembles, elle est composée d'une tête d'aplatissement, d'un mécanisme de transmission synchrone, d'un module électrique et d'un capteur de positionnement.
  • Système de contrôle électrique : Il est composé d'un PLC, d'un écran tactile, d'un capteur de détection, d'un relais, d'un bouton et d'autres composants de contrôle.
  • Corps de la machine : Tube carré en acier de construction, Plate-forme : Plaques en acier de construction, nickelées ou à collerette, Couvercle de la machine : Cadre en alliage d'aluminium, plaque en PVC transparent.



Paramètres techniques de l'équipement


  • Taux de qualification du produit : 99 % (il s'agit uniquement de l'obsolescence du produit due à des problèmes d'équipement)
  • Capacité par unité/vitesse (machine unique) : ≥ 15 ppm (varie légèrement en fonction du procédé du matériau)
  • Taux de fonctionnement de l'équipement : ≥ 95 % (défaut causé uniquement par l'équipement)
  • Équipement électrique : Tension 220 V 50 Hz ; Fluctuation de tension inférieure à ± 10 % ; Puissance de l'équipement : 2 kW
  • Besoin en source d'air : ≥ 0,6 Mpa (fourni par le client)
  • Air comprimé : pression 0,5-0,7 MPa, débit 100 L/min
  • La conception des machines doit permettre d'atteindre d'excellentes performances d'ingénierie homme-machine
  • Matériaux de structure de la machine préférés : aluminium et acier inoxydable ou galvanoplastie résistant à la corrosion



Liste des pièces détachées livrées avec l'appareil

Numéro de série

Nom de l'appareil

Unité

Quantité

Remarques

1

électrovanne

pièces

2

AirTAC

2

Fibre optique

pièces

2

Panasonic

3

Autres pièces faites maison (usure normale)



Gratuit pendant 1 an

4

Interrupteur magnétique

pièces

4

AirTAC

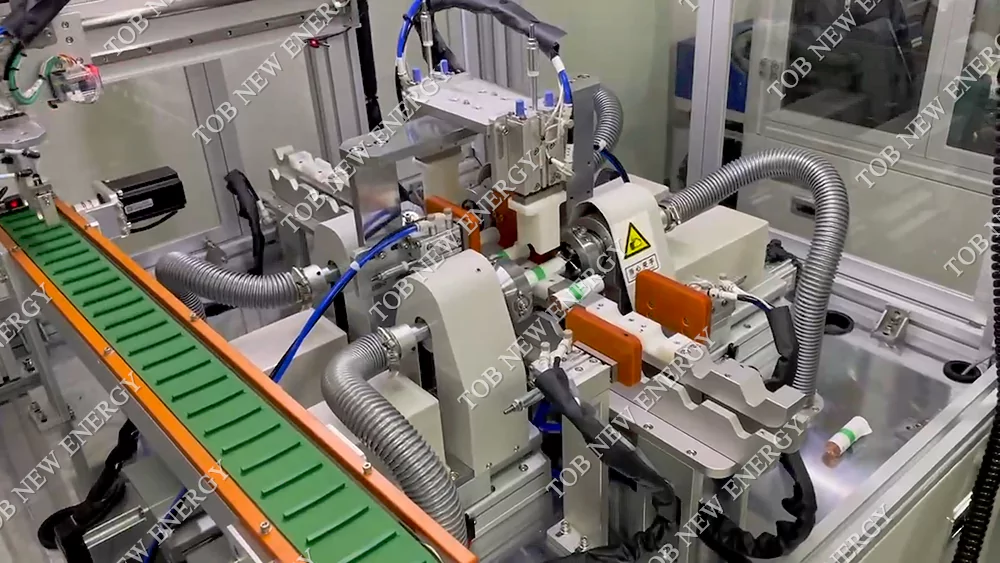

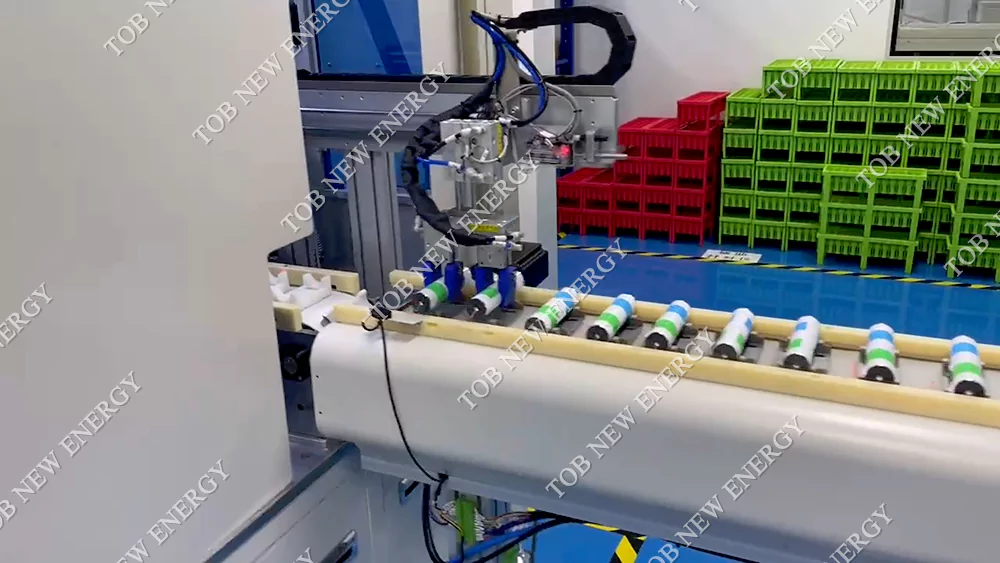

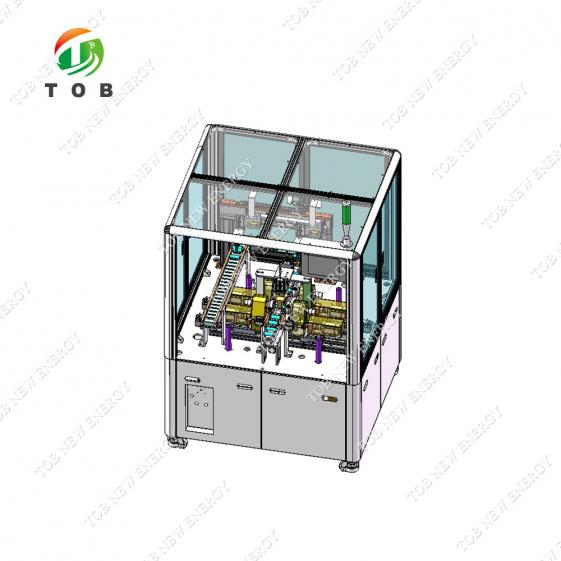

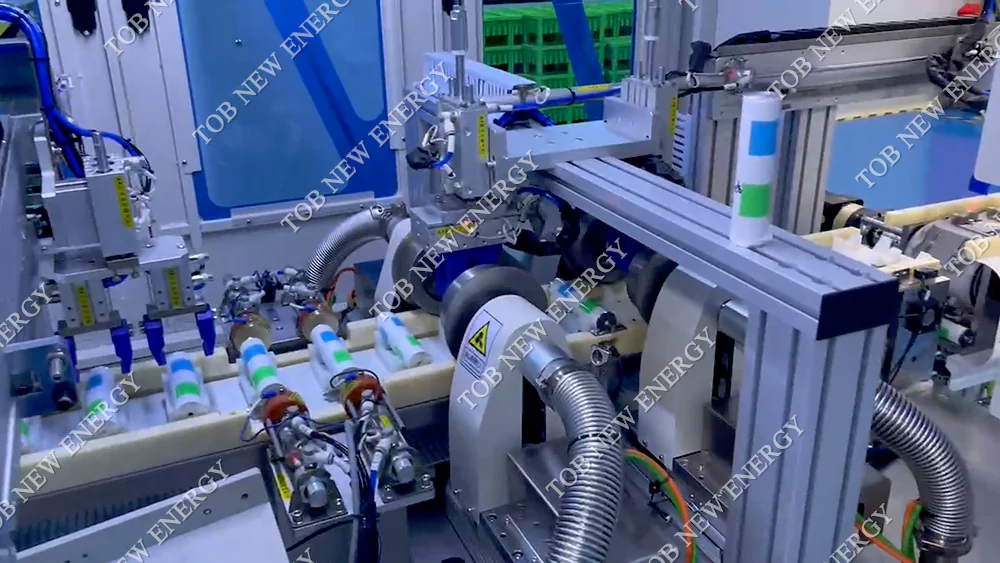

Affichage des produits


Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine

Tabless Battery Cell Flatting Machine
