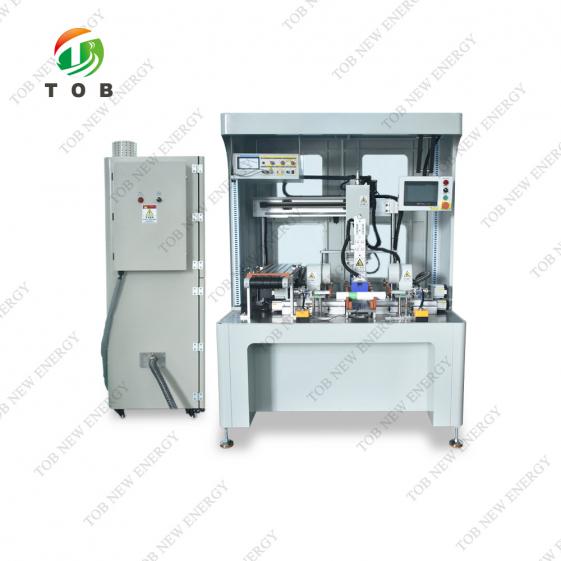

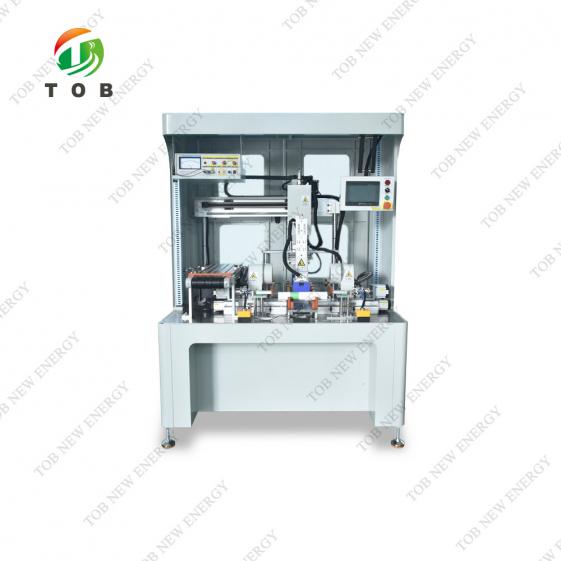

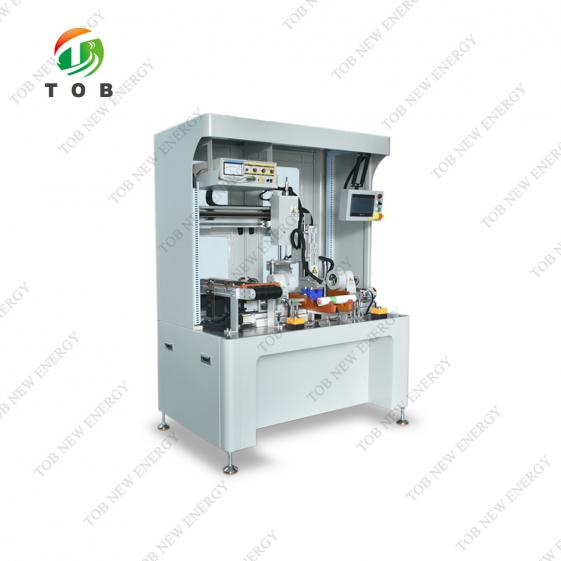

Machine à aplatir les rouleaux de gelée cylindriques sans table pour grandes batteries

La machine TOB-GRP50320 pour aplatir les rouleaux de gelée de batteries cylindriques sans languette est conçue pour l'aplatissement et le formage précis des collecteurs de courant dans les cellules de puissance cylindriques lithium-ion (conception à languette complète).

  • Marque:

    TOB

  • article no.:

    TOB-GRP50320

  • ordre (moq):

    1

  • Paiement:

    L/C,T/T

  • origine du produit:

    China

  • port d'expédition:

    XIAMEN
enquête maintenant
Détails du produit

Machine d'aplatissement cylindrique sans table pour la fabrication de cellules lithium-ion



Caractéristiques

Présentation du produit

Le TOB-GRP50320 La machine d'aplatissement de rouleaux de gelée pour batteries cylindriques sans languette de grande taille est conçue pour l'aplatissement et le formage précis des collecteurs de courant dans les cellules de puissance cylindriques lithium-ion (conception à languette complète).

En intégrant un aplatissement rotatif servo-commandé, un formage assisté par ultrasons et une compression axiale contrôlée, la machine garantit des faces d'extrémité de cellule planes, une géométrie de collecteur de courant uniforme et une grande cohérence de processus avant le soudage et l'assemblage.

Cet équipement est largement utilisé dans les lignes de production de batteries cylindriques de puissance, où les performances électriques, la stabilité structurelle et le rendement de fabrication sont essentiels.


Description du produit

Cette machine est spécialement conçue pour l'aplatissement des bobines et la formation des collecteurs de courant dans les grandes tables cylindriques de batteries lithium-ion. Lors de son fonctionnement, la bobine est placée manuellement dans le dispositif de fixation et serrée automatiquement. Deux têtes d'aplatissement servo-commandées tournent de manière synchrone pour former uniformément les collecteurs de courant des tables tout en maintenant un positionnement axial stable.

Un mécanisme de formage assisté par ultrasons, coordonné avec les têtes de planage rotatives, permet une alimentation lente et contrôlée lors de la compression. Ce procédé minimise les contraintes mécaniques et garantit des surfaces d'extrémité planes et uniformes, condition essentielle pour un soudage laser fiable et un contact électrique optimal dans les cellules cylindriques des tables.

La machine intègre l'aspiration des poussières et des tests d'isolation haute tension en cours de production, permettant un contrôle qualité en temps réel pendant le processus d'aplatissement. Une fois la longueur de formage prédéfinie atteinte, le rouleau de gelée est automatiquement transféré par un robot de manutention vers la ligne de convoyage en aval.

Cet équipement convient aussi bien aux lignes pilotes qu'à la production en série de tables de cellules cylindriques, offrant une grande stabilité et un rendement constant.


Processus de travail

● Chargement du rouleau de gelée

● Positionnement du rouleau de gelée

● Aplanissement rotatif servo à double extrémité des collecteurs de courant de tables

● Changement de station automatique

● Déchargement robotisé sur la ligne de convoyage

● Tests d'isolation haute tension

● Collection manuelle


Composants principaux

● Système d'entraînement

Deux unités de transmission servo-motorisées avec mécanismes à courroie synchrone assurent un mouvement de rotation précis et stable.

● Système de positionnement

Un module de positionnement dédié, composé de vérins pneumatiques et de capteurs de positionnement, assure un alignement précis du rouleau de gelée.

● Aplatir les têtes

Deux têtes de planage rotatives servo avec transmission synchronisée, modules de moteur et capteurs de positionnement, spécialement conçues pour le formage de collecteurs de courant de table.

● Système de commande électrique

Architecture de contrôle basée sur un automate programmable avec interface homme-machine à écran tactile, capteurs de détection, relais, boutons et interverrouillages de sécurité.

● Structure de la machine

Cadre: tubes carrés en acier de construction

Plate-forme: plaque d'acier de construction avec placage nickel ou chrome

Enceinte: Cadre en alliage d'aluminium avec panneaux en PVC transparents


Spécifications techniques

taux de rendement du produit ≥99% (Rebuts dus uniquement à des facteurs liés à l'équipement)
Capacité / Vitesse (machine unique) ≥2 PPM (selon le matériau et les conditions de procédé)
temps de disponibilité des équipements ≥95% (Temps d'arrêt dû uniquement à des pannes d'équipement)
Alimentation électrique 220 V CA, 50 Hz
fluctuation de tension ≤ ±10%
Puissance installée 2 kW
Besoins en air ≥0,6 MPa (fourni par le client)
Air comprimé Pression : 0,5–0,7 MPa
Consommation Environ 100 L/min
Norme de conception Fonctionnement et entretien ergonomiques
Matériaux de construction : composants en alliage d'aluminium, en acier inoxydable ou électroplaqués résistants à la corrosion


Principaux avantages (axés sur les solutions sans table)

● Conçu spécifiquement pour les grandes tables cylindriques et les batteries lithium-ion

● Aplatissement rotatif à double extrémité servo-commandé pour une formation uniforme du collecteur de courant

● Le procédé assisté par ultrasons améliore la planéité et la régularité de la face d'extrémité

● Système intégré de dépoussiérage et essais de haute tension

● Rendement élevé et fonctionnement stable, adaptés aux lignes de production automatisées

● Prend en charge la fabrication évolutive de batteries pour tables, du projet pilote à la production de masse


Applications

● Lignes de production de batteries lithium-ion cylindriques sans plateau

● Fabrication de cellules de batteries pour véhicules électriques et hybrides

● Production de batteries pour systèmes de stockage d'énergie (ESS)

● Lignes pilotes et de recherche et développement sur cellules cylindriques avancées


Présentation du produit

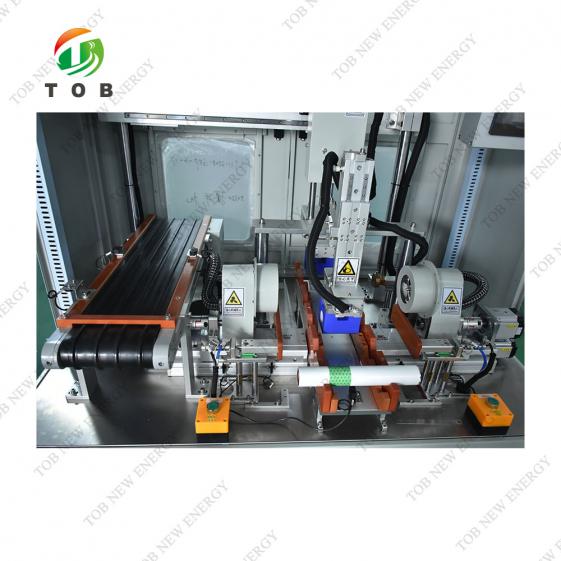

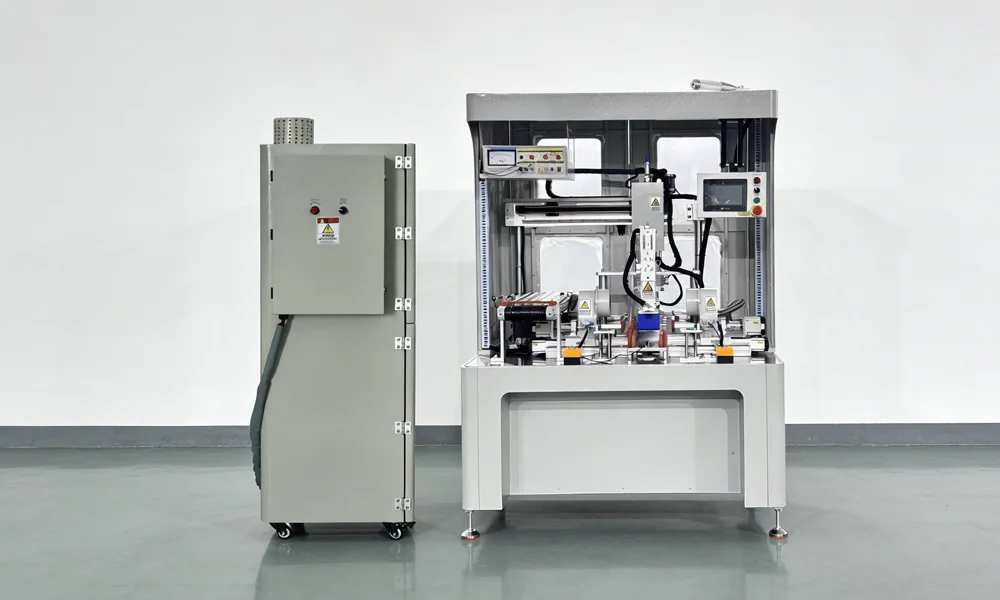

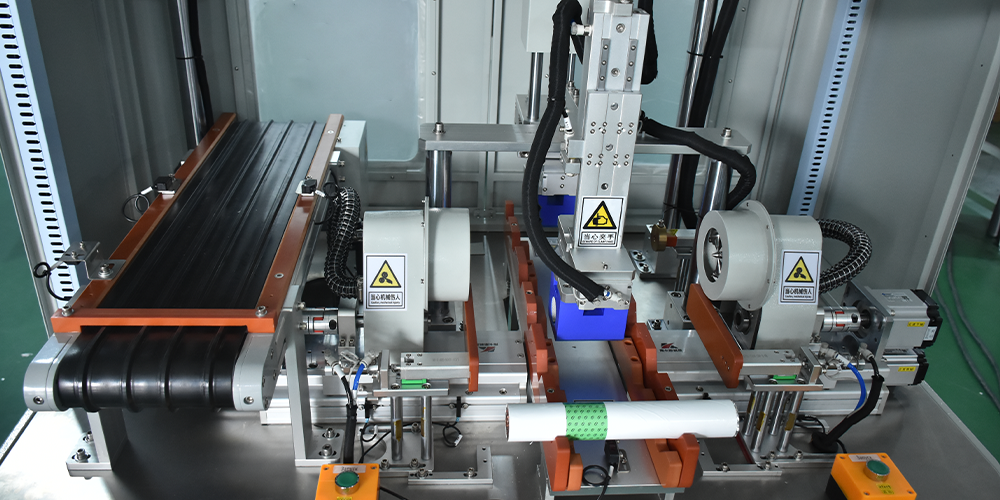

Tabless Battery Jelly Roll Flattening Machine
Tabless Battery Jelly Roll Flattening Machine

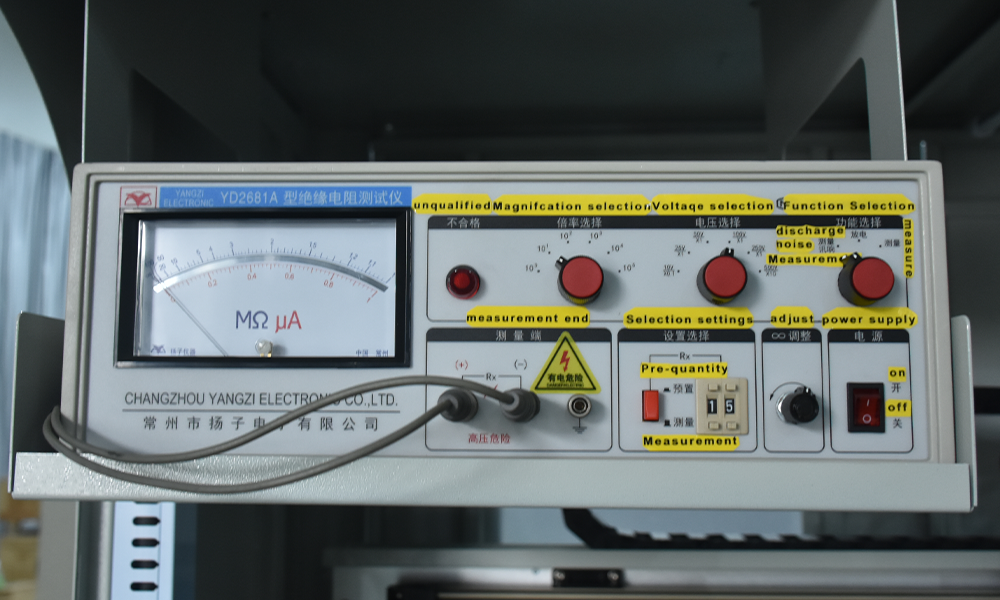

HI-POT insulation testing
Tabless Battery Jelly Roll Flattening Machine

Jelly Roll Before Flattening

Avant Aplanissement

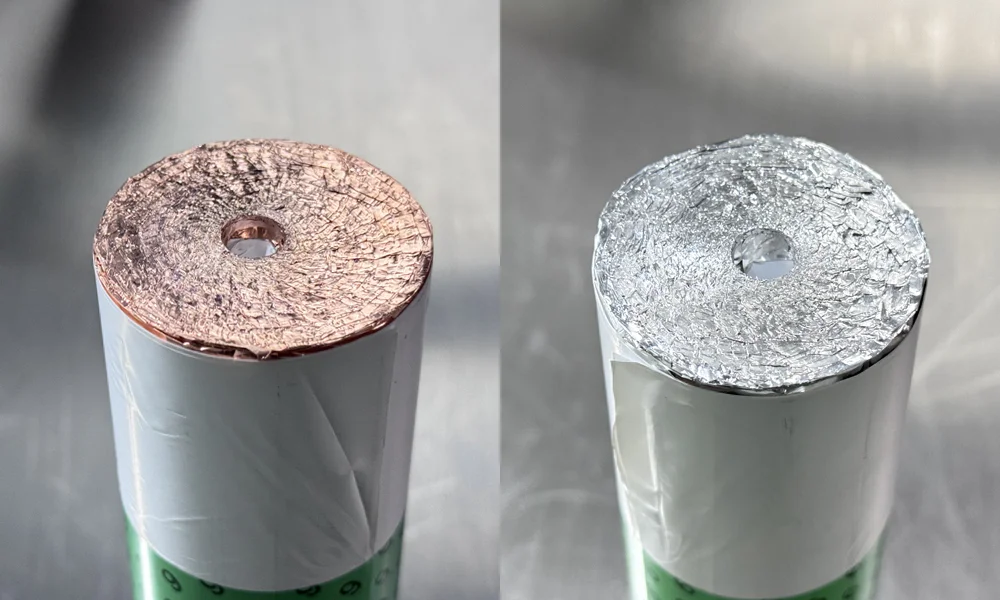

Jelly Roll After Flattening

Après Aplanissement
