Marque:
TOB NEW ENERGYarticle no.:
TOB-X-Ray-1ordre (moq):
1Paiement:
L/C, T/Torigine du produit:
Chinaport d'expédition:

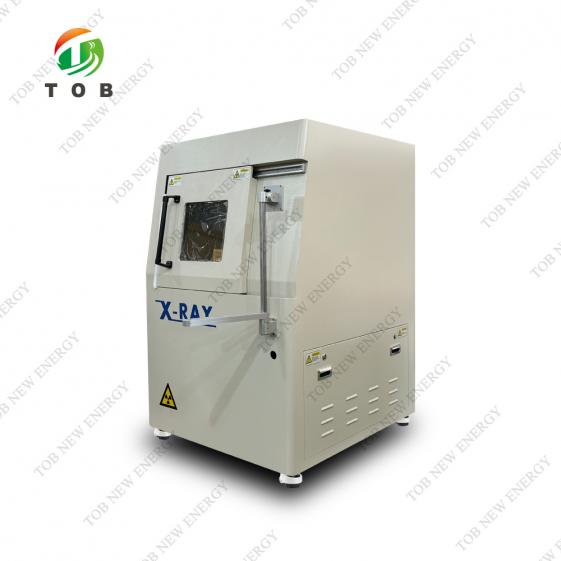

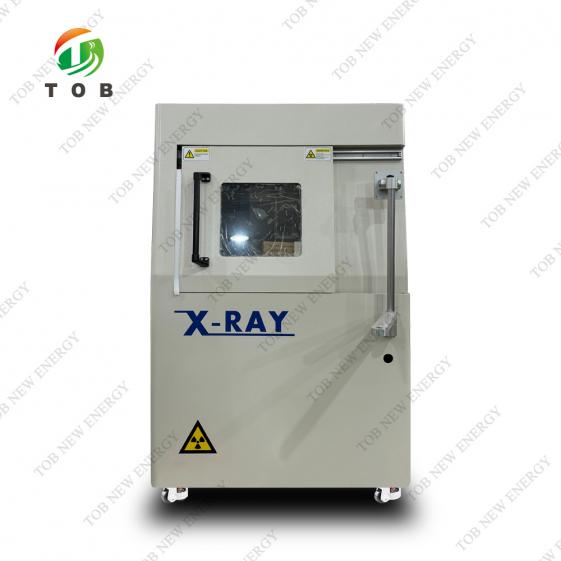

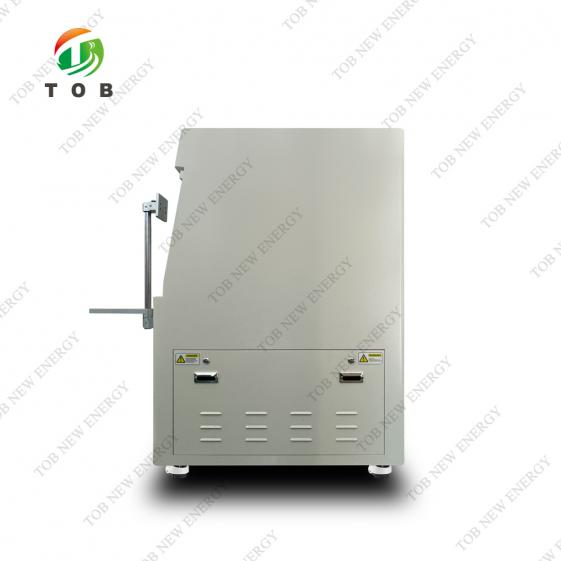

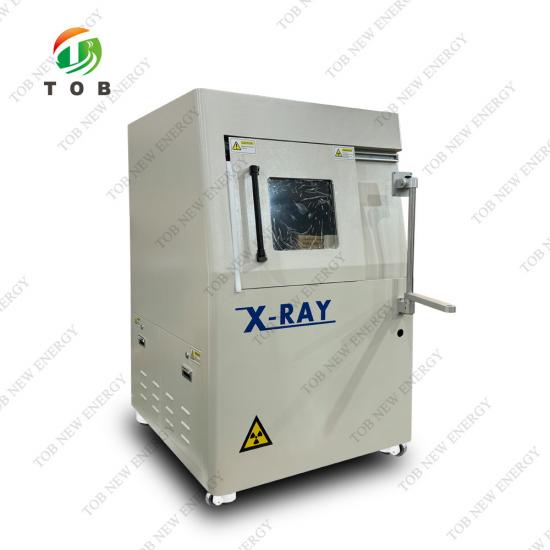

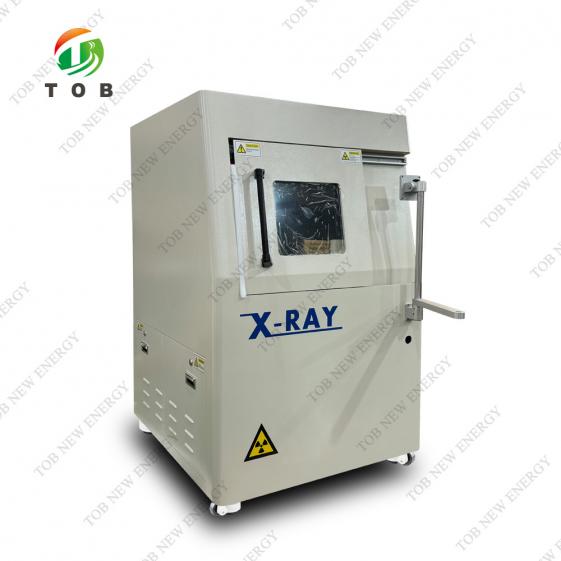

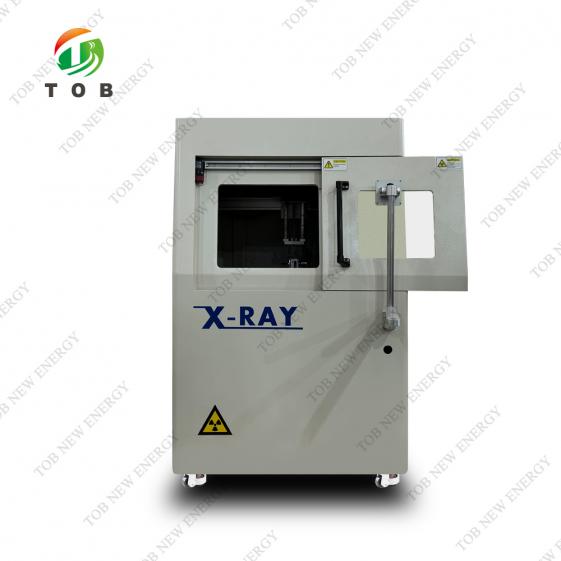

XIAMENMachine d'inspection par rayons X pour batterie
CARACTÉRISTIQUES
Les machines d'inspection par rayons X utilisées dans la production de batteries lithium-ion sont des dispositifs de contrôle non destructif utilisant la technologie d'imagerie par rayons X. Elles sont conçues pour inspecter en temps réel les défauts structurels internes (par exemple, désalignement des électrodes, manques de soudure, pliage des languettes), garantissant ainsi la sécurité et la régularité des batteries. Dotées d'une forte capacité de pénétration et d'une précision de l'ordre du micron, ces systèmes sont largement intégrés aux lignes de production automatisées de batteries cylindriques, prismatiques et en sachet.
Caractéristiques
· Générateur de rayons X fermé 130 kV (< 7 µm)
· Détecteur à écran plat HD

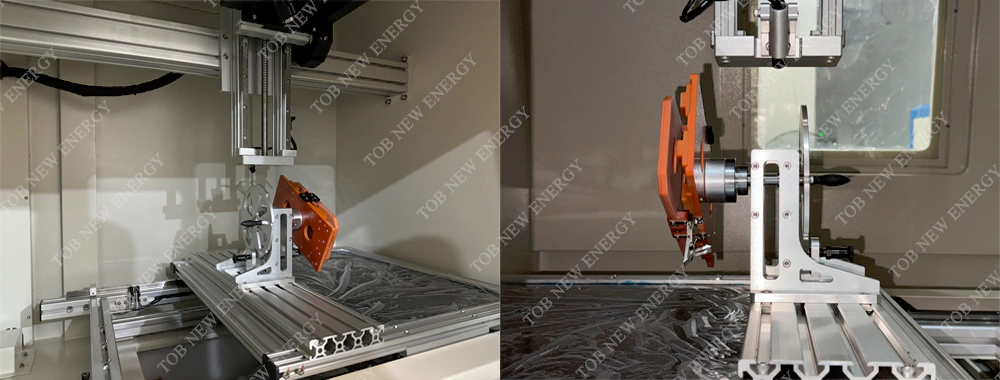

· Plateforme d'inspection plate et système de mouvement à 4 axes
· Tube à rayons X et détecteur à levage et descente automatiques, avec système pratique de positionnement du point cible
· Système de traitement d'image DXI multifonction, détection programmable CNC
Modèle: TOB-X-Ray-1
|
Article |
Description |
Caractéristiques |
|
tube à rayons X |
Tensions max., type |
130 kV, fermé |
|
Consommation d'énergie |
40 W |
|
|
Taille du point focal |
<7 μm |
|
|
Plage de mouvement (haut et bas) |
120 mm |
|
|
Grossissement du système |
600X |
|
|
Détecteur |
Surface efficace du FPD HD |
130*130mm |
|
Taille des pixels |
85 μm |
|
|
Matrice de pixels |
1535*1536 |
|
|
Plage de mouvement (haut et bas) |
280 mm |
|
|
Ordinateur système |
Système opérateur |
PC industriel, processeur i7, Windows 10 |
|
Moniteur |
Écran LCD 22 pouces |
|
|
Logiciel |
Interface utilisateur |
Système de traitement d'image DXI multifonction |
|
Plateforme de travail |
Zone de chargement maximale |
500 mm × 500 mm |
|
Zone d'inspection maximale |
420 mm × 360 mm |
|
|
Poids de chargement maximal |
10 kg |
|
|
Contrôle des mouvements |
Joysticks, souris et claviers |
|
|
Navigation |
Caméra |
Caméra HD, point laser |
|
Axe |
Manipulateur |
4 axes avec X / Y / Z1 / Z2 |
|
Caractéristiques de l'équipement |
Alimentation électrique |
CA 110~220 V (±10 %) 50 Hz, 3,0 kW |
|
Empreinte / Poids net |
1080 (L) × 1180 (P) × 1730 (H) mm, 1250 kg |
|
|
Poids total du colis |
Caisse en contreplaqué, 146 (L) x 128 (P) x 196 (H) cm, 1 400 kg |
|
|
Accessoires en option |
1. Scanner de codes-barres ; 2. Jauge de mesure des dimensions 3. Mauvais marqueur, le prix n'est pas inclus pour ces articles |
|
|
Garantie |
Garantie d'un an, remplacement gratuit des pièces en cas de défaut du fabricant d'origine, mais attendez-vous à des dommages causés par l'homme et à des cas de force majeure |
|
Sécurité des rayons X : Tous les appareils à rayons X sont conformes à la réglementation FDA-CDRH CFR 21 1020.40, sous-chapitre J, relative aux systèmes à rayons X en cabine. Cette norme FDA-CDRH stipule que l'émission de rayonnement ne doit pas dépasser 5 millirems/h. 2 pouces de toute surface externe. Nos appareils (fuites < 1 μSv/h) sont généralement 5 à 10 fois inférieurs aux normes internationales.

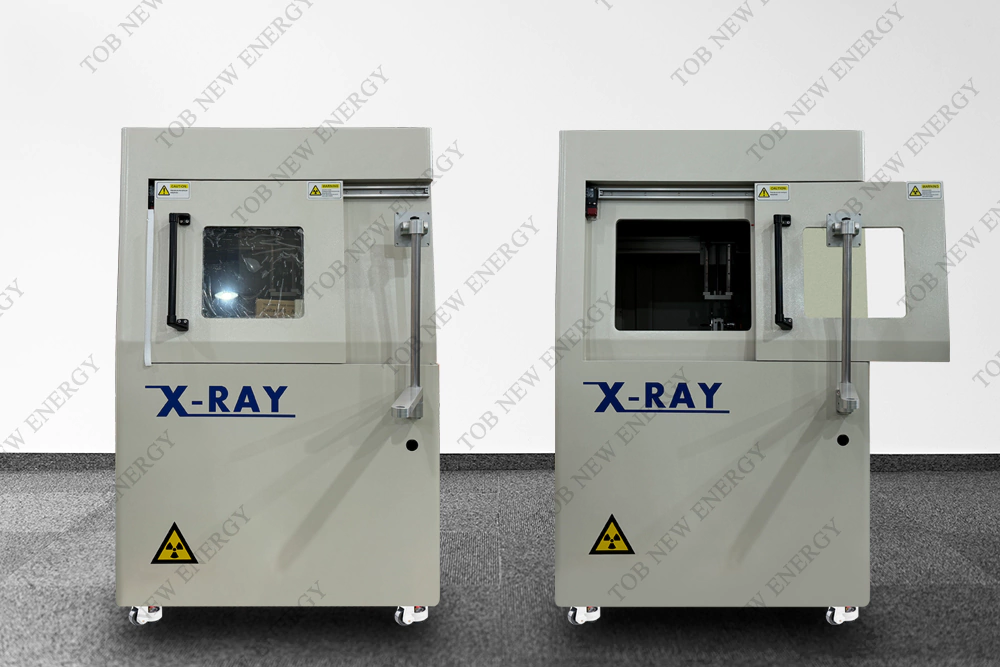

PRÉSENTATION DU PRODUIT
Obtenez plus Machine de recherche et de fabrication de batteries Selon vos besoins
E-mail : tob.amy@tobmachine.com
Skype : amywangbest86
Numéro de téléphone/Whatsapp : +86 181 2071 5609
