Marque:
TOB NEW ENERGYarticle no.:
TOB-KDS-200-3ordre (moq):
1Paiement:
L/C,T/Torigine du produit:
Chinaport d'expédition:
XIAMENBain-marie à fente pour revêtement
CARACTÉRISTIQUES

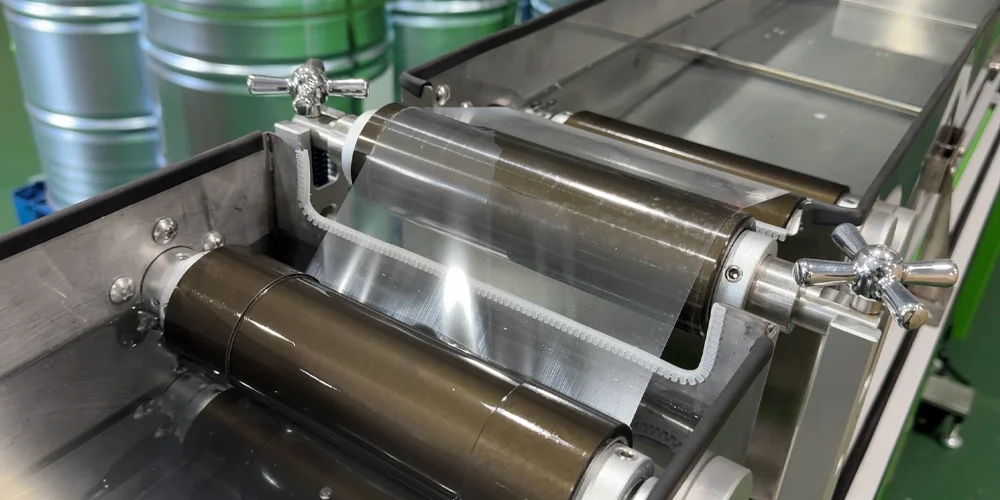

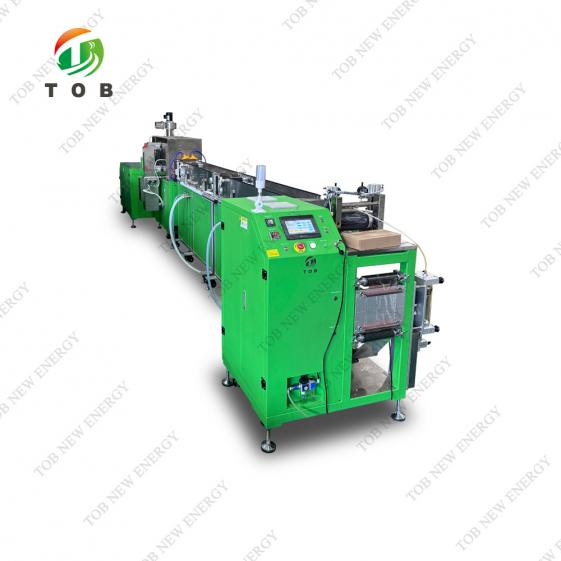

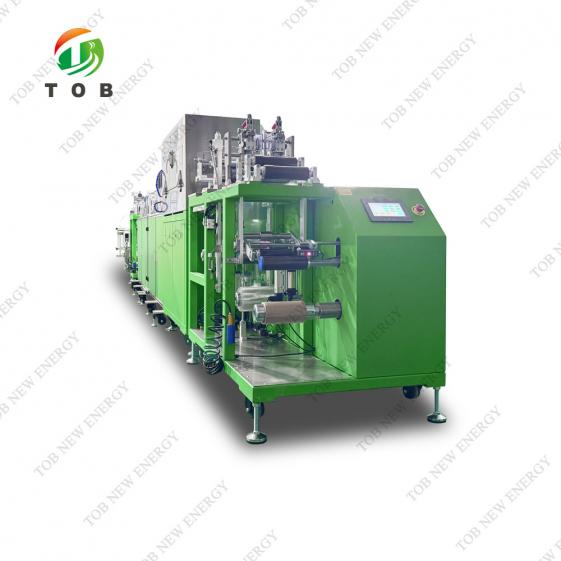

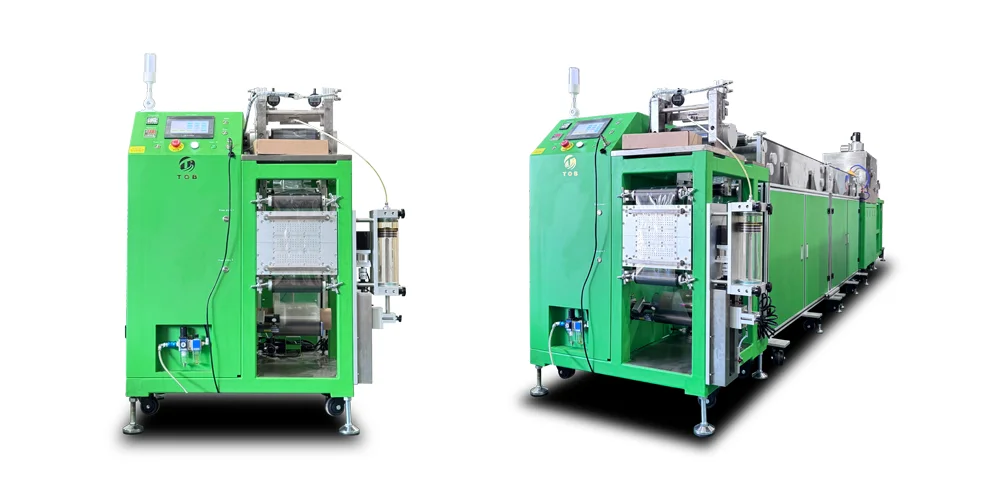

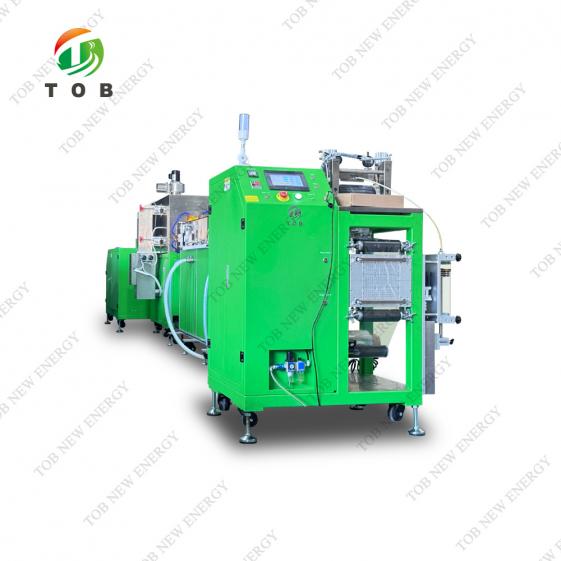

Le système d'enduction par fente à bain d'eau TOB-KDS-200-3 est un système d'enduction de haute précision pour laboratoires et pilotes. Il excelle dans le traitement de diverses suspensions avec une précision et une stabilité exceptionnelles.
Caractéristiques principales :

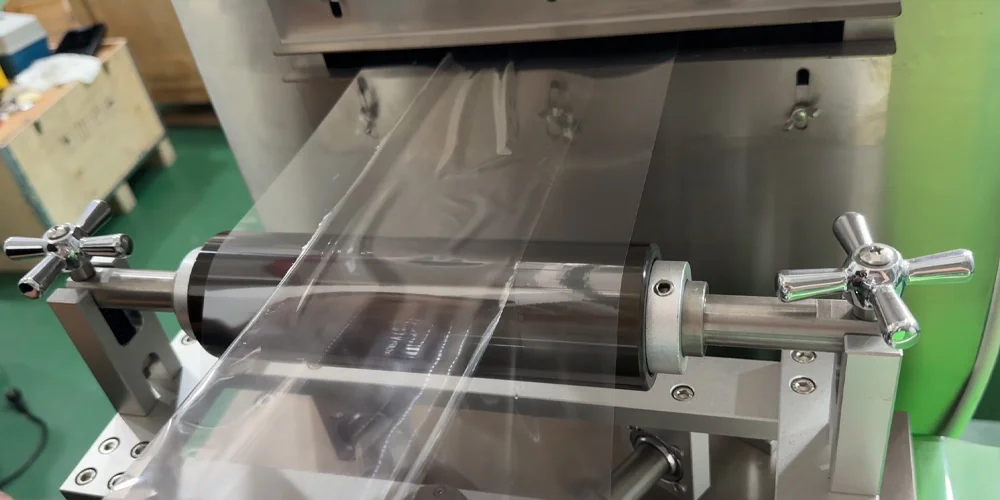

● Guidage stable de la bande : contrôle de la tension du substrat pour un déplacement stable de la bande, équipé d'un dispositif de guidage de bord ultrasonique.

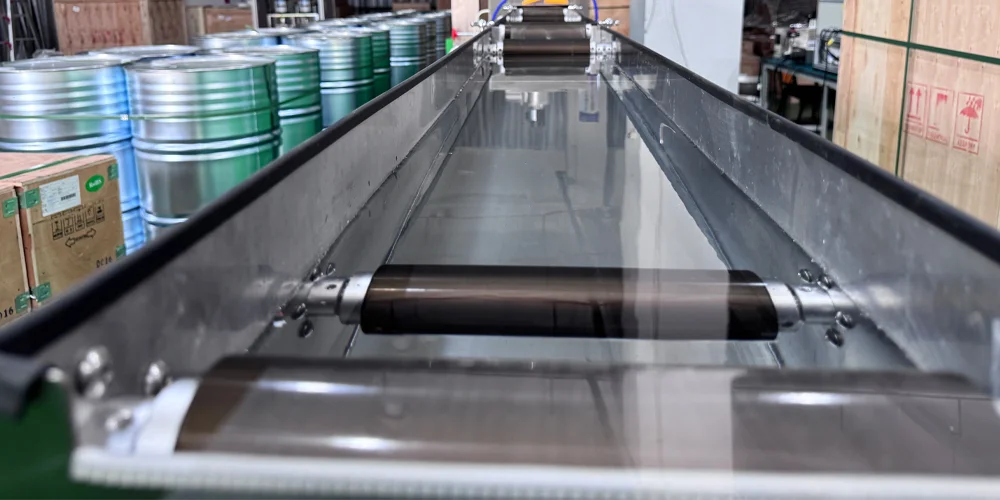

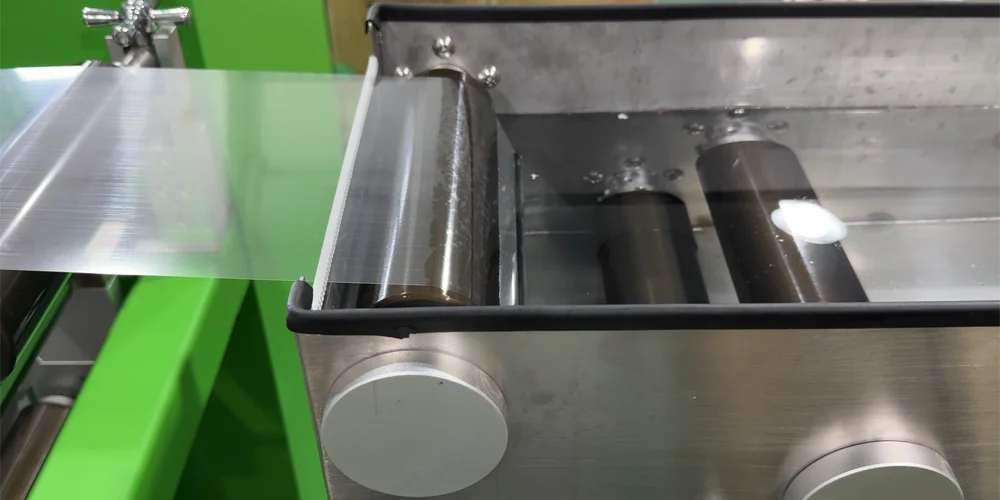

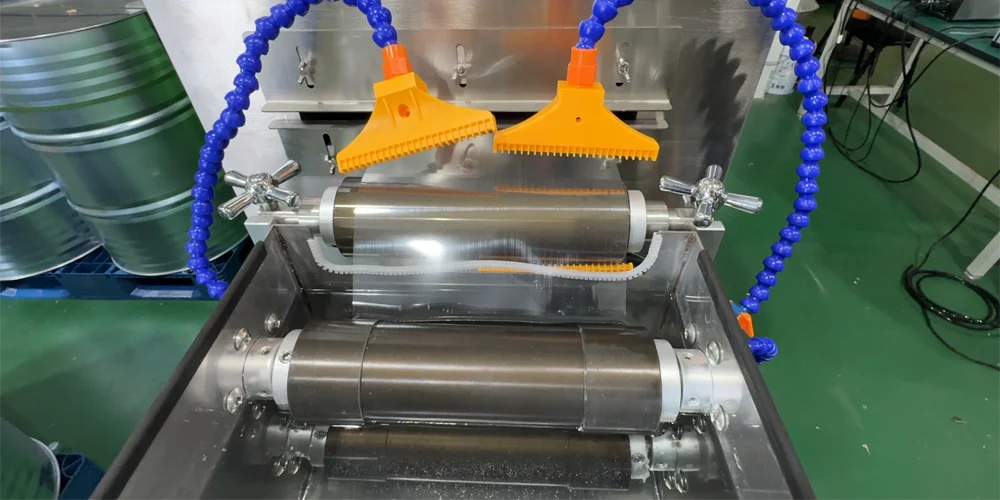

● Capacité à double liquide : Les appareils à double bain-marie peuvent être configurés avec deux liquides différents.
● Enroulement indépendant : mécanisme d'enroulement double avec contrôle de tension indépendant.

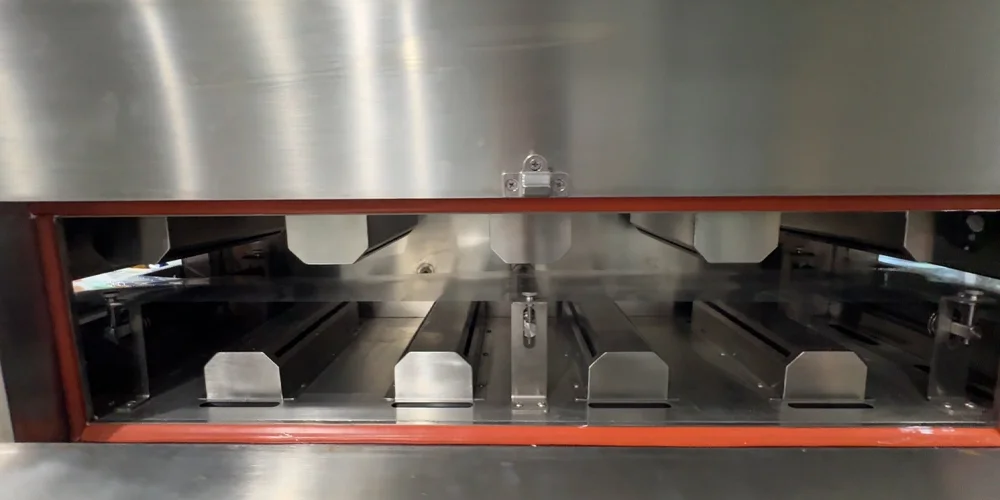

● Séchage efficace : Four à air chaud avec soufflage d'air par le haut et par le bas pour d'excellentes performances de séchage.

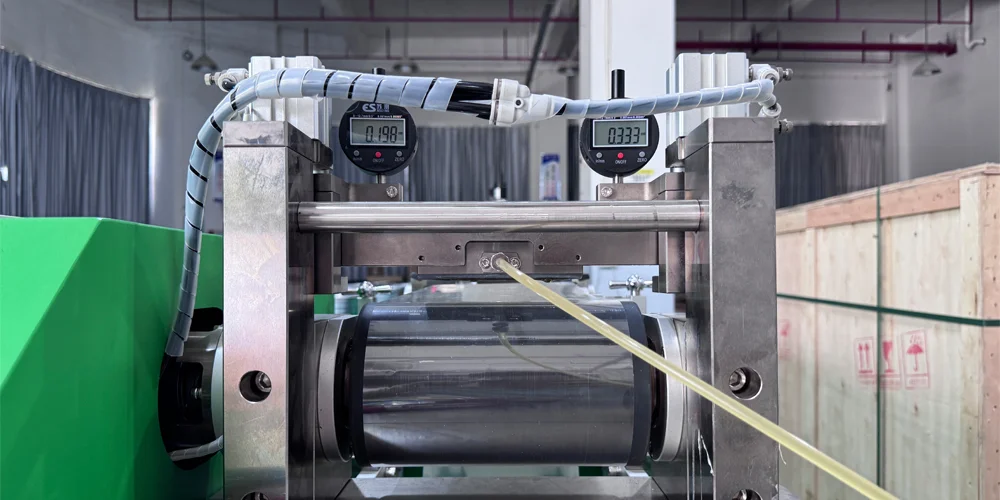

● Revêtement de haute précision : Équipé d'une tête de revêtement à fente et d'un mécanisme de réglage de précision pour une précision de revêtement élevée.
● Chauffage précis : Utilise des régulateurs de puissance analogiques pour le contrôle du chauffage, offrant une haute précision et une longue durée de vie au système de chauffage.
● Commande conviviale : Commande PLC avec deux écrans tactiles (tête et queue) pour une utilisation facile et pratique.
Principaux paramètres techniques et configuration
Fonction de l'équipement :
|
Non. |
Article |
Paramètre technique |
Remarques |
|
1. |
Méthode de revêtement |
Revêtement de matrice à fente |
|
|
2. |
Vitesse de revêtement |
0 ~ 5 m/min |
Sous réserve des conditions de séchage |
|
3. |
Plage d'épaisseur du substrat |
Feuille d'aluminium (Al) : 8 à 30 µm
|
|
|
4. |
Largeur de la face du rouleau |
200 mm |
|
|
5. |
Largeur de revêtement garantie |
Dans un rayon de 120 mm |
|
|
6. |
Précision du revêtement |
±3 µm |
|
|
7. |
Précision du poids du revêtement double face (mg/cm²) |
±1,5 % de la valeur du centre de revêtement |
|
|
8. |
Viscosité de suspension appropriée |
2000~12000 (mPa·s) |
|
|
9. |
Plage d'épaisseur de revêtement sec simple face |
20-200 µm |
|
|
10. |
Caractéristiques du solvant |
Solvant organique : NMP (densité relative = 1,033, point d'ébullition = 204 °C)
|
|
|
11. |
Plage de teneur en solides appropriée |
20 à 85 % |
|
|
12 |
Précision dimensionnelle du revêtement (mm) |
L ≤ ±1, W ≤ ±0,5 |
L : Direction de la longueur
|
|
13 |
Système d'alimentation |
Pompe à seringue |
Dimensions et poids de l'équipement :
● Dimensions : L 7000 × l 920 × H 1900 mm
● Poids : environ 1200 kg
● Installation : Équipé de roulettes et de pieds réglables.
Précision matérielle :
|
Non. |
Article |
Paramètre technique |
|
1. |
matrice à fente |
Ra 0,4, rectitude ≤ ±1,5 µm |
|
2. |
Rouleau de revêtement (rouleau en acier) |
Faux-rond radial ≤ ±1,5 µm, Ra 0,4, Rectitude ≤ ±1,5 µm |
|
3. |
Déviation du guide de bord |
±0,3 mm |
Exigences relatives à l'environnement d'installation
Température:
● Zone de la tête de revêtement : 25~30℃
● Reste de l'équipement : 10~40℃
Humidité relative :
● Surface de la tête de revêtement : pour l’électrode positive ≤ 35 %, pour l’électrode négative ≤ 98 %
● Matériel restant : ≤ 98 %
Installations de soutien
Alimentation électrique : Système triphasé à cinq fils, 380 V, 50 Hz. Plage de fluctuation de tension : +8 % à -8 %. Puissance de démarrage totale : 20 kW.
Air comprimé : Le produit doit être séché, filtré et sa pression stabilisée. La pression de sortie doit être supérieure à 5,0 kg/cm² (environ 0,49 MPa).
Méthodes et précautions d'entretien
● Nettoyez soigneusement la matrice de fente, le rouleau d'enduction et tous les rouleaux de guidage avant et après chaque opération.
● Veillez à ce que toutes les pièces mobiles fréquentes soient propres et correctement lubrifiées afin d'assurer un bon fonctionnement.
● Inspectez et resserrez régulièrement toutes les vis, écrous, goupilles et autres fixations de la machine afin d'éviter tout desserrage et tout incident potentiel affectant la qualité du produit.
● Pour des raisons de sécurité, ne laissez pas deux personnes ou plus utiliser la machine simultanément afin d'éviter les accidents causés par une mauvaise communication.
● N’utilisez pas de nettoyants à base d’huile pour essuyer les rouleaux en caoutchouc.
PRÉSENTATION DU PRODUIT
|
|
|
|
|
|
|
|
|
|
|
|
