Marque:
TOB NEW ENERGYarticle no.:
TOB-ES8020ordre (moq):
1Paiement:
L/C,T/Torigine du produit:
Chinaport d'expédition:
XIAMENTesteur de résistance interne de batterie rechargeable universel
CARACTÉRISTIQUES
Le Testeur de résistance interne de batterie rechargeable universel TOB-ES8020 est un instrument de mesure utilisé pour mesurer la résistance interne, la tension et la température des batteries rechargeables telles que les batteries de stockage au plomb, les batteries au lithium et autres batteries rechargeables, afin de déterminer l'état de santé de la batterie, et également comme compteur pour mesurer les paramètres ESR des condensateurs électrolytiques (pour référence uniquement).
Cet instrument utilise la méthode de test CA à 4 bornes pour mesurer la résistance interne de la batterie. La valeur de mesure correcte peut être obtenue sans être affectée par la résistance de contact entre le fil de test, les bornes et les électrodes de la batterie. Il dispose également de fonctions de stockage et de consultation des données, d'alarme et d'arrêt automatique.
L'ensemble de la machine est de haute qualité et esthétique, offre une large gamme d'applications, une haute résolution, un fonctionnement pratique, un transport aisé, une précision, une fiabilité et des performances stables, ainsi qu'une excellente capacité anti-interférence. C'est un instrument indispensable pour la production et l'installation de batteries, la fabrication et la maintenance d'équipements.
Le testeur de résistance interne universel pour batterie rechargeable est piloté par microprocesseur et doté d'un convertisseur analogique-numérique (CAN) 16 bits interne capable de détecter avec précision la résistance interne, la tension et la température de la batterie. Il permet de mesurer sans interruption de l'onduleur, grâce à une technologie de mesure de faible résistance CA et de réduction du bruit, sans interrompre le fonctionnement normal de l'équipement testé, et de mesurer en fonctionnement, ce qui réduit considérablement la durée des tests. Il offre également le stockage des données, l'affichage d'histogrammes, le téléchargement de données sur ordinateur, téléphone portable, tablette et autres appareils intelligents, ainsi qu'une connexion Bluetooth pour des mesures sans fil, l'accès aux données et d'autres fonctions.
Mesurer la plage et la précision
|
Conditions de garantie d'exactitude |
|
|
Période de garantie de précision |
1 an |
|
Période de garantie de précision après l'étalonnage |
1 an |
|
Garantie de précision de la plage de température et d'humidité |
23℃±5℃, moins de 80 % HR |
|
Temps de préchauffage |
Non requis |
Précision de la mesure de résistance
| Plage de mesure | Valeur d'affichage maximale | Résolution | Mesurer la précision | Mesurer le courant |
| 3 mΩ | 3,100 mΩ | 1 uΩ | ±1 % p.e. ±20 chiffres | 200 mA |
| 30 mΩ | 31,00 mΩ | 10 uΩ | ±0,5 % p.e. ±15 chiffres | 200 mA |
| 300 mΩ | 310,0 mΩ | 100 uΩ | 20 mA | |
| 3Ω | 3,100 Ω | 1 mΩ | 2 mA |
Précision de la mesure de tension
|
Plage de mesure |
Valeur d'affichage maximale |
Résolution |
Mesurer la précision |
|
7V |
±7,100 V |
1 mV |
0,2 % f.e. ±10 chiffres |
|
70 V |
±71,00 V |
10 mV |
Précision de la mesure de la température
|
Plage de mesure |
Valeur d'affichage maximale |
Résolution |
Mesurer la précision |
|
-10,0℃~60,0℃ |
60,0 ℃ |
0,1℃ |
±0,1℃ |
Conseil: La garantie de précision ci-dessus est limitée aux cordons de test standard d'usine. Lors de l'utilisation de cordons de test non standard ou de rallonges, ce tableau de précision s'applique également après la mise à zéro.
Paramètres techniques
|
Fonction |
Mesure de la résistance interne, de la tension et de la température de la batterie |
|
Fréquence d'évitement du bruit |
Oui, la plage de conversion de fréquence automatique est de 920 Hz à 1080 Hz |
|
Garantie de précision de la température et humidité |
23℃±5℃, en dessous de 75% HR |
|
Alimentation électrique |
Batterie lithium-ion DC 3,7 V |
|
Résolution de résistance |
1 uΩ |
|
Résolution de tension |
1 mV |
|
Résolution de température |
0,1℃ |
|
Plage de mesure |
Mesure de résistance interne : 0,000 m Ω ~ 3,100 Ω (composé de 4 plages) |
|
Mesure de tension : 0,000 V~± 71,00 V (composé de 2 plages) |
|
|
Mesure de température : -10,0 ℃~60,0 ℃ (composition à plage unique) |
|
|
Tension d'entrée maximale |
DC 70V (entre la borne de mesure + et la borne de mesure -), ne peut pas entrée CA |
|
Méthode de mesure |
Mesure de résistance interne : méthode de test à 4 bornes CA 1 kHz, tension de borne en circuit ouvert 3 V max. Courant de mesure : 2,0 mA ~ 200 mA (courant de mesure différent pour différentes gammes de vitesses) Mesure de température : capteur de température NTC (10 K Ω à 26 ℃) Méthode de conversion A/N : type à approximations successives Fréquence de mise à jour de l'affichage : 5 fois/seconde |
|
Temps de réponse |
200 ms |
|
Mesurer le temps |
Environ 2s |
|
Taille de l'écran LCD |
70,1 mm × 52,6 mm/3,5 pouces (résolution 320 * 240, couleurs vraies 16 bits) écran) |
|
Taille de l'instrument |
L*l*H : 190 mm × 121 mm × 51 mm |
|
interface USB |
Equipé d'une interface USB, le stockage des données peut être téléchargé sur le ordinateur, enregistré et imprimé |
|
Bluetooth |
Oui |
|
Fonction de maintien et de stockage |
Il existe des modes de maintien et de stockage manuels et automatiques. |
|
Fonction de jugement de mesure |
Valeurs de seuil prédéfinies pour la détermination de la réussite, de l'avertissement et de l'échec |
|
Tension de la batterie |
Niveau de batterie affiché sur 5 barres, rappelant de charger en temps opportun lorsque la tension de la batterie est faible |
|
Arrêt automatique |
Aucune opération au démarrage, s'arrête automatiquement après environ 15 minutes (peut être désactivé dans les paramètres) |
|
Consommation d'énergie |
300 mA minimum / 500 mA maximum |
|
Poids |
Instrument : 480 g (batterie incluse) |
|
Température et humidité de fonctionnement |
-10℃～40℃; moins de 80% HR |
|
Température et humidité de stockage |
-20℃～60℃; moins de 70% HR |
|
Résistance d'isolement |
20 MΩ ou plus (500 V entre le circuit et le boîtier) |
|
Tension-résistance |
AC 3700V/RMS (entre le circuit et le boîtier) |
|
Champ magnétique externe |
＜40A/m |
|
Champ électrique externe, |
＜1 V/m |
|
Règles de sécurité applicables |
CEI 61010 |

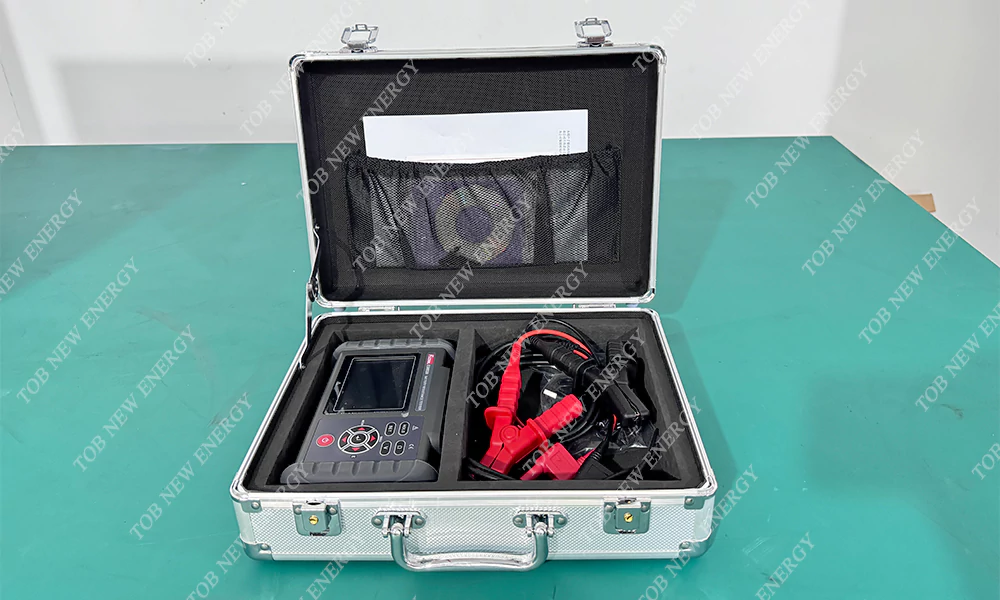

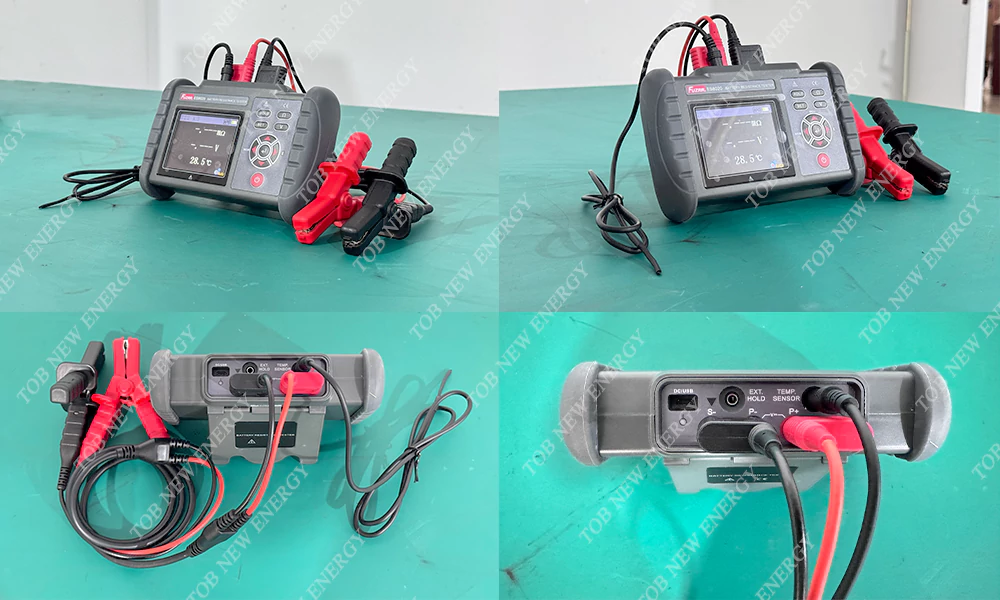

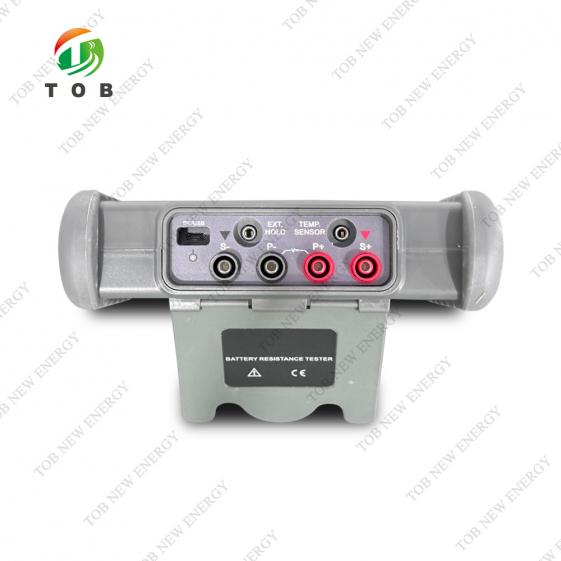

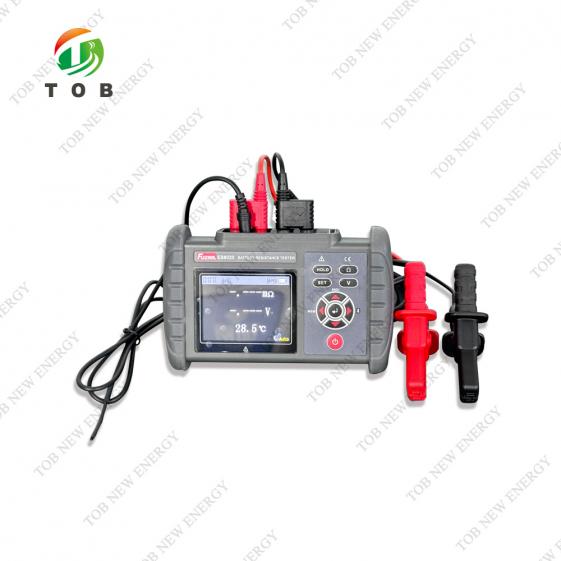

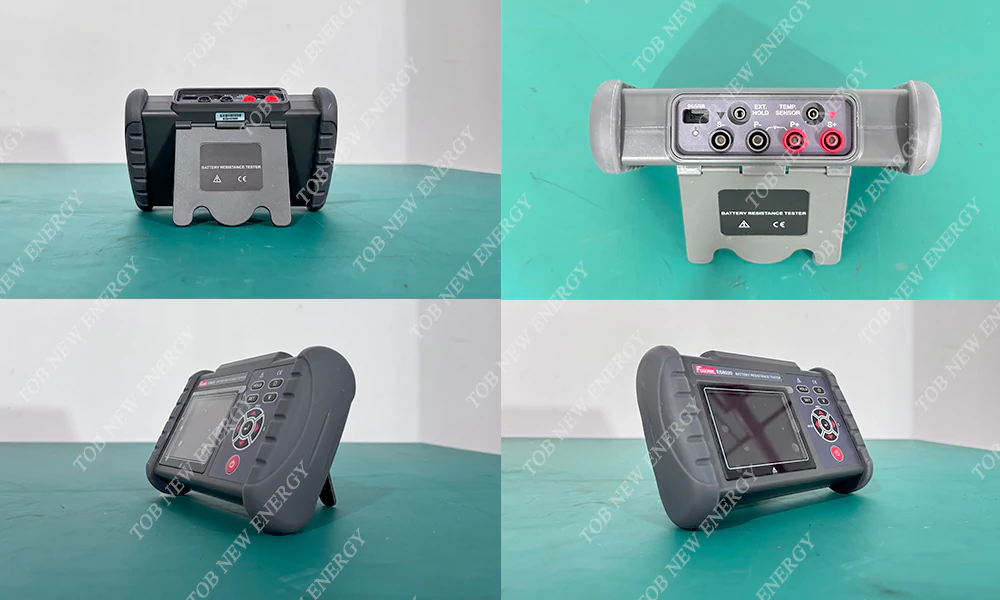

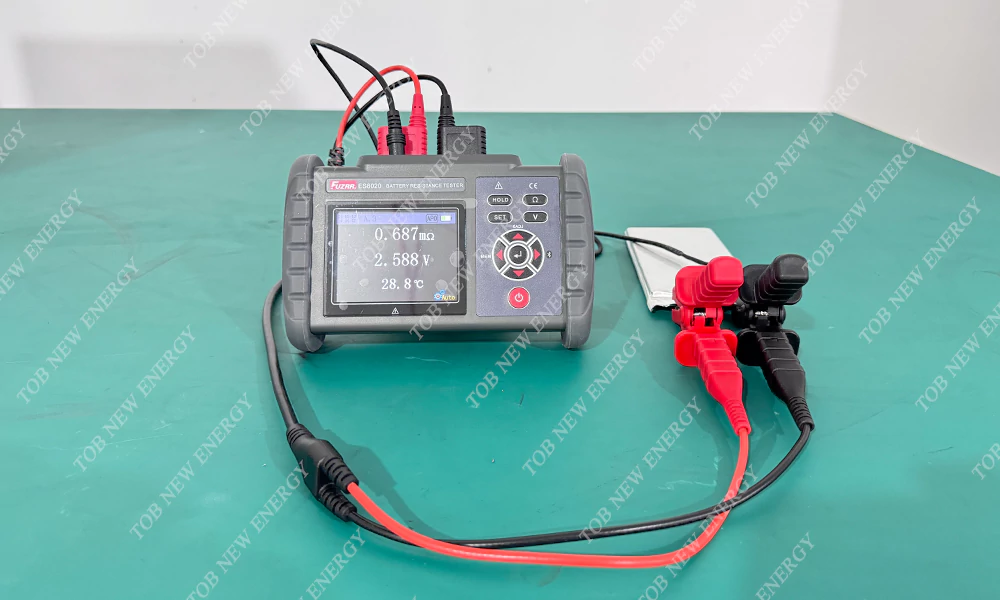

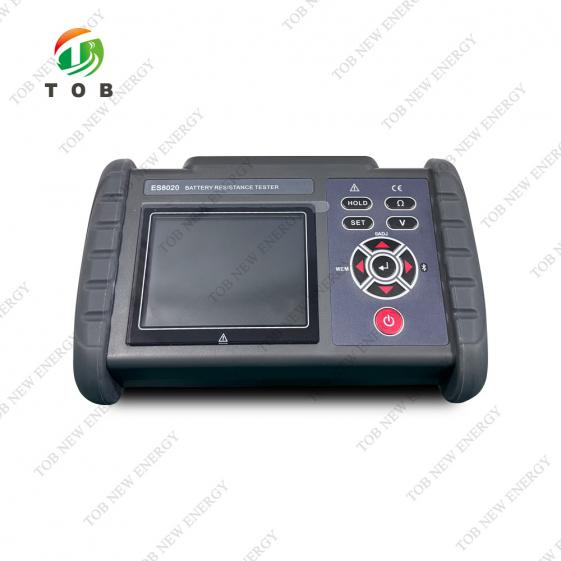

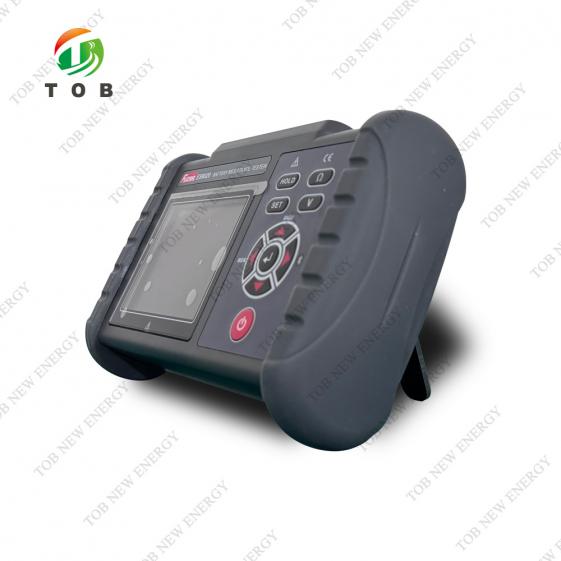

Affichage des produits
