Diviseur rotatif d'échantillons pour analyse en laboratoire | TOB-F200-L

TOB-F200-L Diviseur d'échantillons rotatif pour sous-échantillonnage représentatif en laboratoire et contrôle qualité

Présentation du produit et applications idéales

Un diviseur d'échantillons rotatif réduit un échantillon en vrac de poudre ou de granulés en plusieurs sous-échantillons identiques, dont chacun représente fidèlement les propriétés physiques et chimiques de l'ensemble d'origine. Contrairement au quartage manuel en cône et quart ou au fractionnement par rainures, qui peuvent introduire un biais opérateur et sont difficiles à valider, le TOB-F200-L divise l'échantillon en continu sous rotation contrôlée, garantissant que chaque fraction contient la même répartition des tailles de particules, des densités et des compositions.

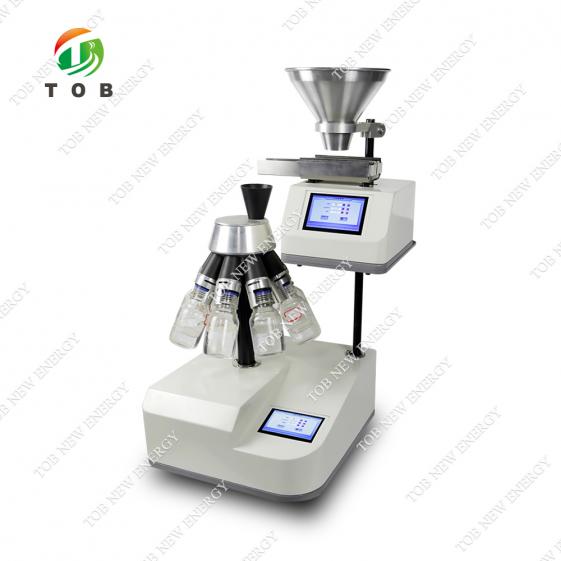

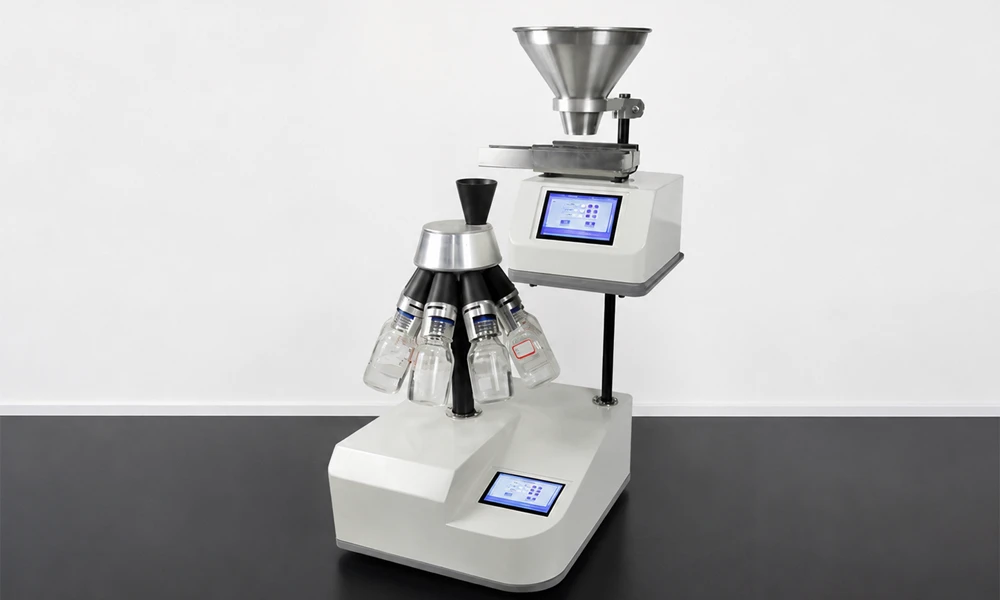

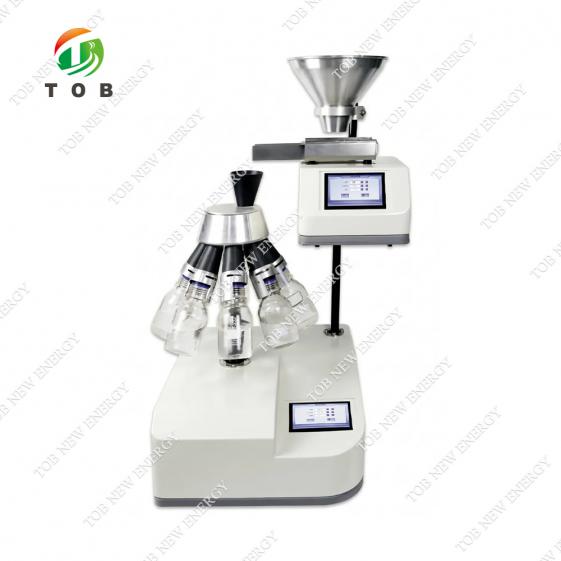

Le TOB-F200-L alimente le matériau en vrac à travers un entonnoir d'échantillonnage positionné de manière excentrée qui déverse dans un ensemble de flacons récepteurs montés sur un carrousel rotatif. Lorsque le carrousel tourne à une vitesse précisément réglée entre 20 tr/min et 150 tr/min, chaque flacon passe sous l'entonnoir et recueille une portion égale du flux d'échantillon. La géométrie de l'entonnoir excentré, associée à la vitesse de rotation constante, produit des sous-échantillons dont la variation de masse est intrinsèquement faible, faisant du diviseur rotatif l'une des méthodes de division d'échantillons les plus précises disponibles. L'instrument peut être configuré pour diviser un lot en 6, 8 ou 10 fractions, et les flacons récepteurs sont rapidement fixés par un système de serrage rapide qui simplifie le changement entre les cycles.

Un panneau de commande numérique affiche et stocke jusqu'à 10 programmes définis par l'utilisateur, chacun spécifiant la vitesse de rotation et le temps de division (de 1 s à 99 min 59 s). Le débit d'alimentation peut être réglé jusqu'à 6 L/min, et un seul lot peut contenir jusqu'à 5000 ml de matériau. L'instrument traite des particules d'alimentation jusqu'à 12 mm, couvrant une large gamme de poudres, granulés et matériaux broyés.

Idéal pour :

1. Les laboratoires miniers, métallurgiques et géologiques préparant des aliquotes représentatives de minerais broyés, de concentrés minéraux ou d'échantillons de carottes de forage pour des analyses chimiques.
2. La R&D et le contrôle qualité des matériaux de batteries, où les poudres de précurseurs de cathode (NMC, LFP), le graphite d'anode ou les poudres d'électrolytes solides doivent être sous-échantillonnés pour l'analyse granulométrique, la DRX ou les tests électrochimiques sans modifier la distribution des tailles de particules.
3. Les industries pharmaceutique, alimentaire et chimique qui nécessitent une division d'échantillons validée pour les essais de libération de lots, les études d'uniformité de mélange ou le stockage d'échantillons conservés.
4. Les laboratoires environnementaux et de recyclage traitant des matériaux hétérogènes tels que les déchets de batteries broyés, les sols ou les scories.

Vous ne savez pas si une division en 6, 8 ou 10 fractions est optimale pour votre protocole d'échantillonnage ? Contactez nos ingénieurs en équipements de laboratoire avec la taille de votre lot et le nombre de réplicats requis.

Fonctionnement du diviseur d'échantillons rotatif

Le TOB-F200-L produit des sous-échantillons représentatifs grâce à un principe mécanique simple :

• Alimentation : L'ensemble du lot de matériau en vrac (jusqu'à 5000 ml) est chargé dans la trémie d'alimentation. L'instrument permet de contrôler le débit d'alimentation jusqu'à 6 L/min, garantissant un flux de matériau stable et ininterrompu.
• Déchargement par entonnoir excentré : Le matériau sort par un entonnoir d'échantillonnage positionné de manière excentrée. Comme l'entonnoir est décalé par rapport à l'axe de rotation, il ne verse pas sur un seul point fixe mais répartit plutôt le matériau sur la circonférence du carrousel rotatif. Cette disposition excentrée est essentielle à la précision de l'instrument : elle empêche la formation d'un schéma de ségrégation qui pourrait apparaître si le flux était exactement centré.
• Carrousel rotatif : Un ensemble de flacons récepteurs — 6, 8 ou 10 selon la configuration — est monté sur un carrousel rotatif tournant à une vitesse réglée par l'utilisateur entre 20 tr/min et 150 tr/min. Chaque flacon passe successivement sous l'entonnoir et recueille une fraction égale du flux d'échantillon. Comme la vitesse du carrousel est constante et que le débit d'alimentation est uniforme, la masse recueillie par chaque flacon est essentiellement identique.
• Temps de division programmable : Le temps de division peut être réglé de 1 seconde à 99 minutes et 59 secondes, donnant à l'opérateur un contrôle total sur la durée de séparation de l'échantillon. Combiné au débit d'alimentation et à la vitesse de rotation réglables, cela permet au TOB-F200-L de traiter aussi bien quelques grammes de poudre fine qu'un lot complet de 5000 ml.
• Stockage des programmes : Jusqu'à 10 programmes, chacun contenant une vitesse de rotation et un temps de division spécifiques, peuvent être enregistrés et rappelés. Cette fonction est particulièrement utile dans les laboratoires multi-utilisateurs où différents types d'échantillons nécessitent différents paramètres de division.

Caractéristiques principales du produit

Les caractéristiques suivantes sont spécifiées par le fabricant et sont essentielles aux performances du TOB-F200-L :

• Division haute précision :La conception de l'entonnoir excentré combinée à la rotation constante du carrousel produit des sous-échantillons avec une variation de masse minimale, répondant aux exigences des normes d'échantillonnage représentatif.
• Temps numérique et vitesse de rotation réglables :Les deux paramètres sont réglés et affichés sur l'écran LCD, permettant un contrôle précis du processus de division. La vitesse de rotation est surveillée en continu afin de maintenir la stabilité.
• Surveillance de la vitesse :L'instrument suit en continu la vitesse réelle du carrousel et la maintient à la valeur de consigne, garantissant que les fluctuations ne modifient pas le rapport de division.
• Système de flacons à serrage rapide :Les flacons récepteurs sont fixés par un mécanisme de fixation rapide, rendant le remplacement des flacons rapide et pratique. La configuration standard comprend huit flacons de 250 ml ; le nombre de flacons et leur volume peuvent être personnalisés (options incluant des flacons de 25 ml, 30 ml, 50 ml, 100 ml et 500 ml, et le nombre de fractions peut être réglé sur 6, 8 ou 10).
• Large capacité de lot :Un seul lot peut contenir jusqu'à 5000 ml de matériau d'échantillon, permettant à la fois des divisions analytiques à petite échelle et des séparations préparatives plus importantes.
• Programmes enregistrés :Dix programmes peuvent être sauvegardés, chacun avec un réglage de vitesse et de temps dédié, permettant un changement rapide entre différents types d'échantillons ou protocoles de division.

Spécifications techniques complètes

Configuration standard des flacons : 8 × 250 ml flacons (le nombre de flacons et leur volume peuvent être personnalisés selon les exigences).

Secteurs d'application

Le TOB-F200-L est utilisé dans un large éventail d'industries pour la division et la réduction d'échantillons. Les domaines d'application typiques comprennent :

1. Agriculture
2. Chimie et matériaux synthétiques
3. Produits pharmaceutiques
4. Géologie et métallurgie
5. Ingénierie et électronique
6. Matériaux de construction
7. Environnement et recyclage des ressources
8. Verre et céramique
9. Biologie et alimentation

Dans le contrôle qualité des matériaux de batterie, le diviseur rotatif est particulièrement apprécié car les poudres de cathode et d'anode ont tendance à se séparer selon la taille des particules lors de leur manipulation ; une division manuelle peut concentrer les particules fines dans un sous-échantillon et les particules grossières dans un autre, entraînant un résultat non représentatif. Le TOB-F200-L, en effectuant plusieurs prélèvements sur l'ensemble du flux de matériau, réduit cet effet de ségrégation et produit des sous-échantillons qui reflètent réellement la distribution granulométrique de la poudre en vrac — une exigence essentielle pour une analyse précise de la taille des particules et des essais électrochimiques.

Recommandations pratiques pour l'utilisation du TOB-F200-L

1. Remplissage de la trémie : Versez l'intégralité de l'échantillon en vrac dans la trémie en un flux régulier afin d'éviter une ségrégation préalable. Si l'échantillon a été stocké dans un récipient, faites rouler ou culbuter doucement le récipient avant le chargement, plutôt que de prélever à la surface, ce qui échantillonnerait préférentiellement les particules fines.
2. Choix de la taille et du nombre de flacons : Sélectionnez un volume de flacon suffisamment grand pour contenir confortablement la masse de fraction attendue sans débordement. Pour un lot de 5000 ml divisé en 8 parts, le volume minimal recommandé du flacon serait d'environ 700 ml par flacon ; dans ce cas, des flacons de 500 ml pourraient être utilisés, ou le lot pourrait être divisé en deux étapes. Le système de serrage rapide permet de remplacer les flacons rapidement entre les cycles.
3. Réglage de la vitesse de rotation : Les poudres plus fines peuvent nécessiter une vitesse de rotation plus faible afin d'éviter la formation de poussière ou la dispersion électrostatique. Les matériaux granulaires plus grossiers peuvent être divisés à des vitesses plus élevées sans perte de représentativité. Les programmes enregistrés permettent de sauvegarder et de rappeler les réglages optimaux pour chaque type de matériau.
4. Nettoyage :Après chaque utilisation, l'entonnoir, la trémie d'alimentation et le carrousel doivent être nettoyés avec une brosse douce ou un aspirateur afin d'éliminer les résidus de poudre. Pour les applications nécessitant une prévention de la contamination croisée (par exemple, le changement entre différents précurseurs de cathode), toutes les surfaces en contact avec la poudre doivent être essuyées avec un solvant ou un détergent approprié et soigneusement séchées avant la prochaine utilisation.

Prêt à éliminer les biais d'échantillonnage dans vos flux de traitement des poudres et de contrôle qualité ? Demandez un devis pour le TOB-F200-L, en précisant votre nombre de divisions préféré et la configuration de volume des flacons. Nos ingénieurs en équipements de laboratoire peuvent vous conseiller sur la configuration optimale pour votre type d'échantillon spécifique et vos exigences de débit.
