Brevet CN215506637U - Dispositif d'alimentation à tamis vibrant

Sep 29,2026
MODÈLE D'UTILITÉ ACCORDÉ · CN215506637U · ACTIF
Dispositif d'alimentation à tamis vibrant pour grands mélangeurs

Tamise les grumeaux agglomérés de la poudre avant qu'elle n'atteigne le mélangeur, puis l'achemine, permettant ainsi d'alimenter un grand mélangeur en toute sécurité pendant qu'il fonctionne.

Spécifications complètes et dessins : CN215506637U sur Google Patents

La bouillie pour batterie commence sous forme de matière première solide ou en poudre - et la poudre laissée au repos s'agglomère. Les grumeaux qui atteignent le mélangeur dégradent la qualité du mélange, et les grumeaux les plus durs peuvent endommager le mélangeur lui-même. Pourtant, les deux méthodes d'alimentation alors utilisées présentaient leurs propres problèmes : l'alimentation manuelle offrait peu de protection à l'opérateur et était inefficace, et l'alimentation par aspiration était coûteuse avec un équipement de vibration complexe. Aucune ne permettait d'ajouter du matériau pendant que le mélangeur fonctionnait.

Le brevet CN215506637U, déposé le 9 septembre 2021, résout les deux aspects du problème. Il tamise la matière première avant même qu'elle n'entre dans le mélangeur, et il entraîne le tamis mécaniquement à partir du même moteur que celui qui fait tourner le convoyeur à vis - pas de vibrateur séparé, pas d'actionneur supplémentaire.

Informations sur le brevet

Numéro de publication CN215506637U
Numéro de dépôt CN202122171553.1U
Titre (original) 一种基于大型搅拌机用上料装置 (Dispositif d'alimentation à tamis vibrant pour grands mélangeurs)
Inventeurs Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Titulaire actuel XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - l'entité enregistrée de TOB NEW ENERGY
Date de dépôt 9 septembre 2021
Date d'octroi 14 janvier 2022
Type de document Modèle d'utilité (accordé, code de type U)
Statut juridique Actif
Expiration prévue 9 septembre 2031
Citations ultérieures Cité par 1 brevet ultérieur
Dessins 5 figures
Dossier officiel CN215506637U sur Google Patents
Propriété.TOB NEW ENERGY détient ce modèle d'utilité accordé. Il a été déposé sous l'entité chinoise enregistrée de l'entreprise (indiquée dans la source de la page et les données structurées) et a été co-inventé par Dany Huang (Zhengyao Huang) et Tobey Chen.
À propos des titres et de la terminologie sur cette page.Le titre anglais ci-dessus est une traduction révisée par l'équipe d'ingénierie de TOB NEW ENERGY, normalisée selon la terminologie utilisée dans toute notre gamme d'équipements ; il ne s'agit pas d'une traduction automatique. Le titre et les revendications originaux en chinois constituent le texte faisant autorité - un lecteur comparant cette page avec Google Patents pourrait remarquer des différences de formulation précisément parce que le dossier public y est traduit automatiquement. Les figures et les descriptions des mécanismes sur cette page sont tirées des spécifications et des revendications chinoises, et non d'une quelconque traduction de celles-ci.
Une note sur le type de brevet.Il s'agit d'un modèle d'utilité chinois, qui protège la structure mécanique d'un dispositif plutôt qu'une formulation chimique ou un procédé. Les modèles d'utilité ont une durée de dix ans et sont examinés pour leur nouveauté et leur applicabilité pratique. Ce qui suit est donc une description structurelle - les revendications définissent un appareil, et les spécifications ne publient pas de chiffres de performance mesurés. Tous les chiffres de débit ou de tolérance pour les machines de production de TOB proviennent de nos fiches techniques d'équipement, et non de ce document de brevet.

Le problème de production que ce brevet résout

Les matières premières en poudre pour la bouillie de batterie au lithium ont tendance à s'agglomérer pendant le stockage. Les spécifications énumèrent les conséquences par ordre de gravité : les grumeaux durcis réduisent la qualité du mélange, et les grumeaux qui ont durci peuvent même casser le mélangeur lui-même. Côté alimentation, le chargement manuel place l'opérateur à côté d'une machine en marche sans mesures de protection réelles et ne peut pas suivre la cadence de production ; le chargement sous vide nécessite un équipement coûteux et du matériel de vibration complexe. Le résultat recherché par le brevet est énoncé dans son résumé : une matière première qui est tamisée avant le mélangeur, un opérateur qui peut rester à l'écart du mélangeur, et un dispositif qui peut ajouter de la matière pendant que le mélangeur continue de mélanger.

Comment fonctionne le mécanisme

Entrée et tamisage

Le dispositif est un corps de boîte (1) reposant sur des colonnes de support (32). La matière est versée dans l'entonnoir d'alimentation (2) au sommet, passe par une ouverture d'alimentation (3) fermée par un déflecteur (4), et atterrit sur le tamis vibrant (20). La maille du tamis (21) est insérée dans une rainure de maille (25) au fond du cadre du tamis, de sorte que la maille peut être remplacée pour modifier la taille de coupe. Une porte de tamis (26) s'ouvre afin que le résidu laissé sur la maille - les grumeaux - puisse être retiré.

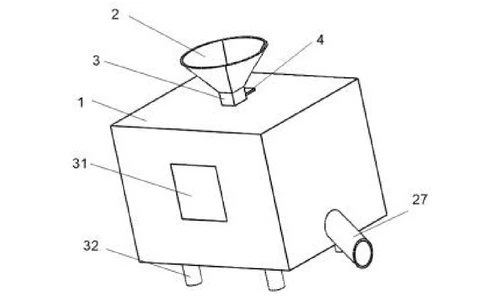

Overall structure of the feeding device
Figure 1 - structure globale du dispositif d'alimentation

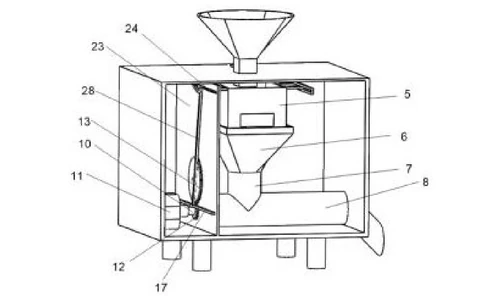

Internal structure of the feeding device
Figure 2 - structure interne du dispositif d'alimentation

Un moteur, deux tâches : transport et secouage

Le moteur (11) fait tourner un arbre rotatif (10) par un accouplement. L'arbre entraîne un arbre à vis (9) à l'intérieur du tuyau horizontal (8) - la tâche de transport - et porte un pignon (12) qui s'engrène avec un grand engrenage (13) au-dessus de lui - la tâche de secouage. Une goupille cylindrique (14) fixée sur le grand engrenage se déplace dans une rainure rectangulaire (16) d'une première bielle (15), dont l'extrémité inférieure est pivotée sur une traverse (17) en tant que paire rotative. Lorsque l'engrenage tourne, la goupille fait osciller la bielle, et une seconde bielle (18) transmet ce mouvement à un coulisseau (19). Le mouvement rotatif de l'engrenage est ainsi converti en mouvement alternatif du coulisseau, et le coulisseau secoue le tamis.

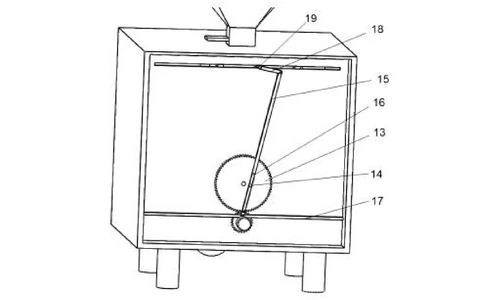

Linkage mechanism that converts gear rotation into screen vibration
Figure 3 - le mécanisme de liaison

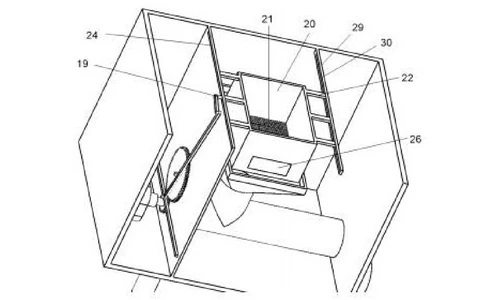

Vibrating screen assembly
Figure 4 - l'ensemble du tamis vibrant

Déplacement stable du tamis

Le tamis repose sur six poignées de tamis (22). Le coulisseau agit sur la poignée centrale droite, tandis que l'extrémité gauche de chaque poignée se déplace dans une rainure transversale (30) sur une traverse (29) ; le coulisseau lui-même fonctionne dans la rainure de glissement (24) d'une plaque de séparation (23). Les spécifications attribuent à cet agencement le maintien de la vibration du tamis stable, et il protège également l'opérateur : toutes les pièces mobiles sont à l'intérieur du boîtier, qui dispose d'une porte latérale (31) pour l'inspection et l'élimination des résidus.

Transport vers le mélangeur

La poudre tamisée tombe à travers un entonnoir carré (6) et un tuyau vertical (7) dans le tuyau horizontal (8). Là, l'arbre à vis rotatif (9) la pousse le long jusqu'au port de décharge (27), qui mène au mélangeur situé en dessous. Parce que le matériau est transporté mécaniquement et que le tamis n'a pas besoin de vibrateur séparé, le dispositif peut alimenter le mélangeur pendant que le mélange est en cours.

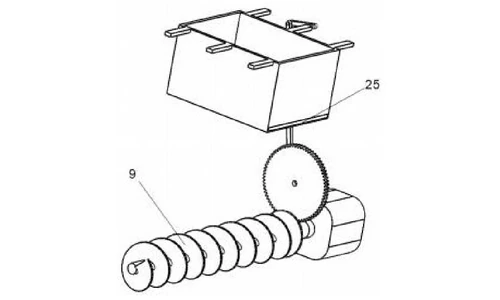

Screw conveyor shaft inside the horizontal pipe
Figure 5 - l'arbre du convoyeur à vis

Avantages revendiqués

Avantage Mécanisme responsable
Agglomérats éliminés avant d'atteindre le mélangeur Tamis vibrant au-dessus du chemin de transport
Vibration simple et peu coûteuse Mécanisme à engrenage et deux bielles entraîné par le moteur du convoyeur lui-même
Alimentation pendant que le mélangeur fonctionne Transport mécanique à travers des tuyaux verticaux et horizontaux jusqu'au port de décharge
L'opérateur reste à l'écart du mélangeur en marche Boîtier fermé avec l'entonnoir d'alimentation côté opérateur et décharge contrôlée
Entretien facile et élimination des résidus Maille remplaçable, porte de tamis et porte latérale du boîtier
Mouvement de tamisage stable Six poignées de tamis, le coulisseau agissant sur la poignée du milieu à droite

Comparaison avec le chargement manuel du mélangeur

Les matières premières en poudre s'agglomèrent pendant le stockage : les grumeaux pris en masse réduisent la qualité d'agitation et les grumeaux durcis peuvent même briser le mélangeur. Le chargement manuel place également l'opérateur à côté d'une machine en fonctionnement. Ce dispositif tamise et transporte à la place.

Dimension Approche conventionnelle Conception de ce brevet
Contrôle des grumeaux La poudre prise en masse atteint l'agitateur Le tamis vibrant élimine les agglomérats au-dessus du trajet de transport
Sécurité de l'opérateur Chargement manuel à côté d'un mélangeur en fonctionnement Boîtier fermé avec trémie d'alimentation côté opérateur et décharge contrôlée
Entraînement Équipement de tamisage séparé à acheter et à entretenir Le moteur du transporteur entraîne également le tamis via un mécanisme d'engrenage et deux biellettes

Où cette technologie est utilisée aujourd'hui

Ce brevet couvre l'étape d'alimentation pré-mélangeur de la ligne de préparation de suspension de TOB. Tamiser d'abord, puis transporter - sans aucun vibrateur séparé à acheter ou à entretenir - est la façon dont notre équipement d'alimentation protège les grands mélangeurs contre les matières premières prises en masse.

Demandes de renseignements sur les équipements connexes : demander un devis

Foire aux questions

Que couvre le brevet CN215506637U ?

Il couvre un dispositif d'alimentation pour mélangeurs à grande échelle : un boîtier avec une trémie d'alimentation supérieure, un tamis vibrant secoué mécaniquement qui élimine les agglomérats, et un transporteur à vis qui achemine la poudre tamisée hors d'orifice de décharge vers le mélangeur. Le tamis est secoué par un mécanisme d'engrenage et de liaison entraîné par le même moteur qui fait tourner l'arbre de la vis.

Pourquoi tamiser la matière première avant le mélange ?

Les matières premières solides et en poudre se prennent en masse lors du stockage. Les grumeaux réduisent la qualité d'agitation, et les grumeaux qui ont durci peuvent endommager le mélangeur lui-même. Les éliminer par tamisage avant que la matière n'entre dans le mélangeur constitue le prétraitement requis par les spécifications.

Comment le tamis vibre-t-il sans vibrateur séparé ?

Le moteur du transporteur entraîne un arbre qui porte à la fois l'arbre de la vis et un pignon. Le pignon fait tourner une grande roue dentée, et une goupille cylindrique sur la roue dentée fait osciller un mécanisme à deux biellettes qui fait effectuer un mouvement alternatif à un coulisseau - ainsi, la rotation de la roue dentée est convertie en vibration alternative du tamis avec très peu de pièces.

Le dispositif peut-il alimenter le mélangeur pendant que le mélange est en cours ?

Oui. Le matériau est tamisé à l'intérieur d'un boîtier fermé et transporté mécaniquement par des tuyaux jusqu'à l'orifice de décharge, de sorte que l'opérateur ne se tient pas à côté du mélangeur en fonctionnement et que l'alimentation ne nécessite pas l'arrêt du mélangeur.

Comment les grumeaux et les résidus sont-ils retirés du tamis ?

Le tamis vibrant comporte une porte de tamis pour retirer les résidus laissés après le tamisage, et la toile elle-même est insérée dans une rainure au fond du cadre du tamis afin d'être remplacée. Une porte latérale sur le boîtier permet d'accéder aux pièces internes.

Le brevet CN215506637U est-il toujours en vigueur ?

Oui. Il est actif, déposé le 9 septembre 2021 et accordé le 14 janvier 2022, avec une expiration prévue le 9 septembre 2031, et a été cité par 1 brevet ultérieur.
