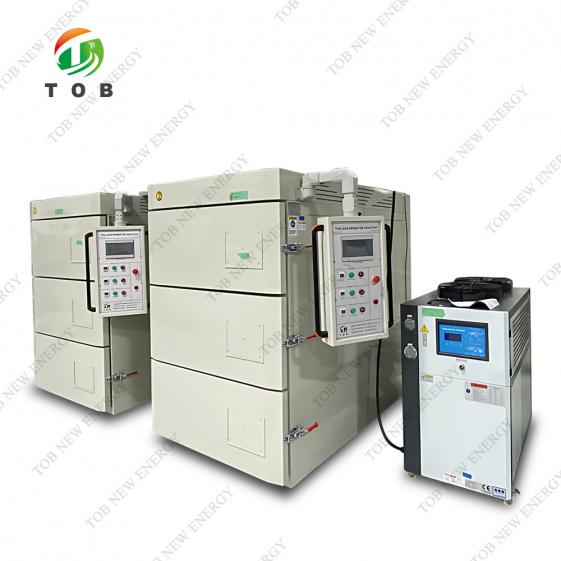

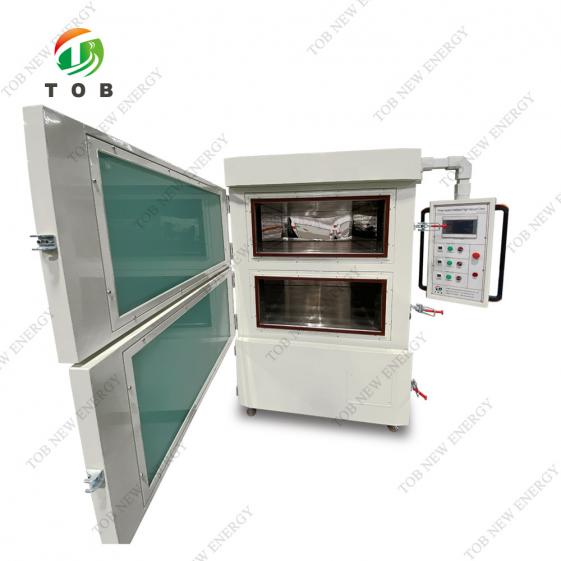

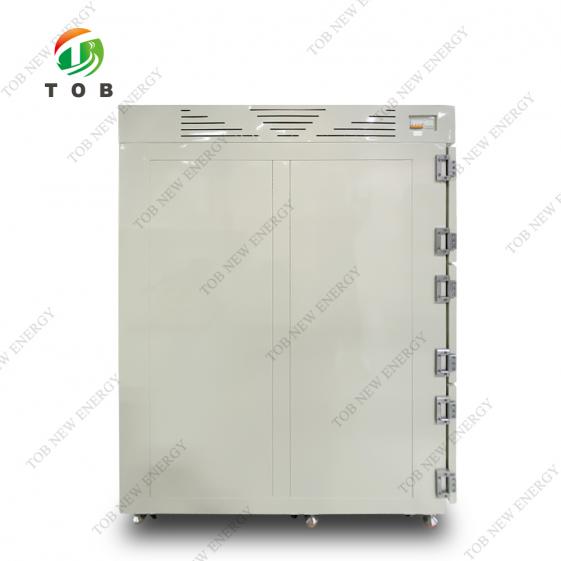

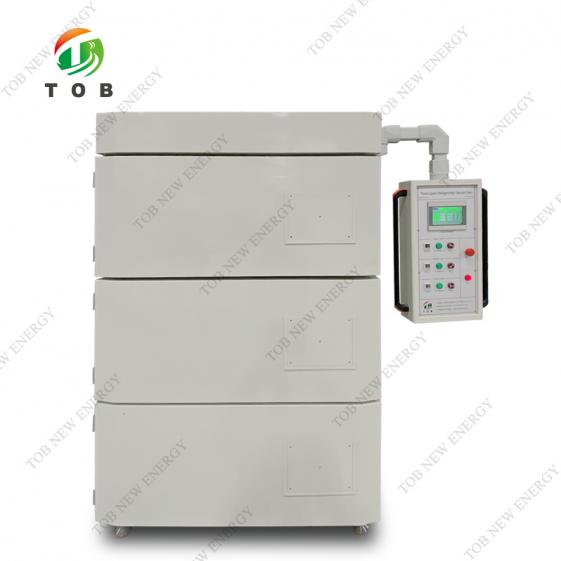

Four de séchage automatique à trois couches sous vide poussé pour batterie lithium-ion

CARACTÉRISTIQUES

---

Cette étuve de séchage sous vide poussé TOB-GZK03-D1 est utilisée pour le séchage des cellules de batterie lithium-ion et des matériaux d'électrode.

Comparé au four conventionnel, il présente les avantages d'une performance stable, d'un vide poussé, d'un temps de cuisson court, d'un bon effet de déshydratation et de séchage, d'une bonne rétention de la pression, etc. Il est combiné avec une unité spéciale à vide poussé et un système de refroidissement pour former une unité de cuisson indépendante, qui remplace le four traditionnel.

Principe de fonctionnement

Chaque machine peut fonctionner en cycle continu ; Processus de base : ouvrez la porte et placez la cellule ou l'électrode dans le four, puis réglez le temps de chauffage, le temps de vide et le temps d'azote. Le système terminera automatiquement le chauffage et la ventilation régulière en fonction des paramètres de temps définis pour terminer le processus de séchage.

Caractéristique du produit

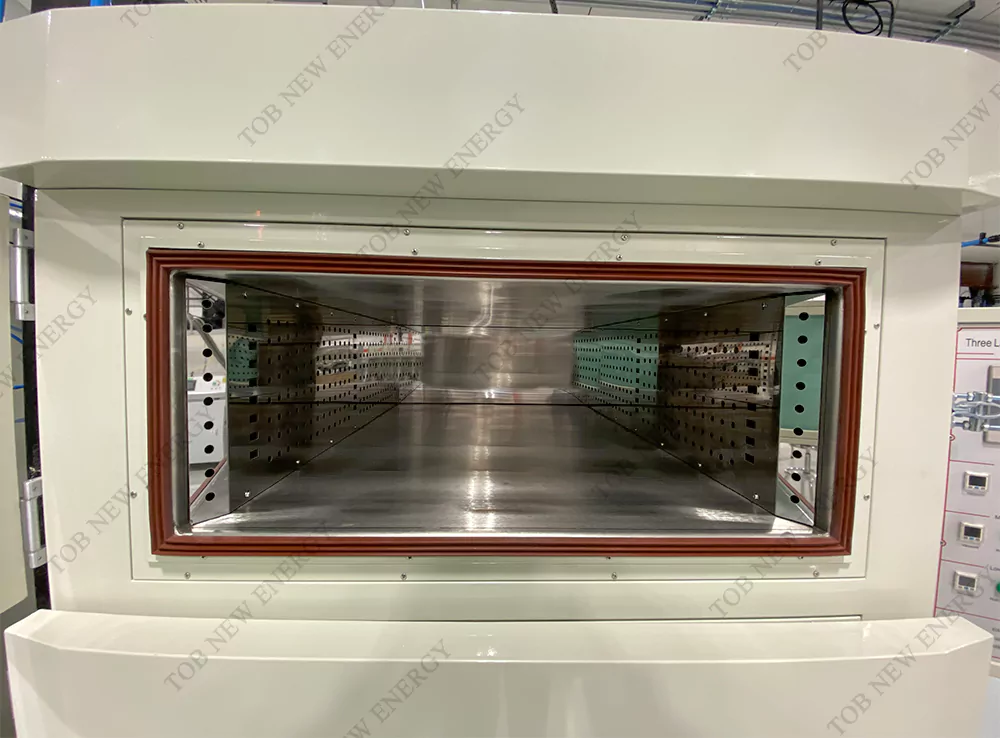

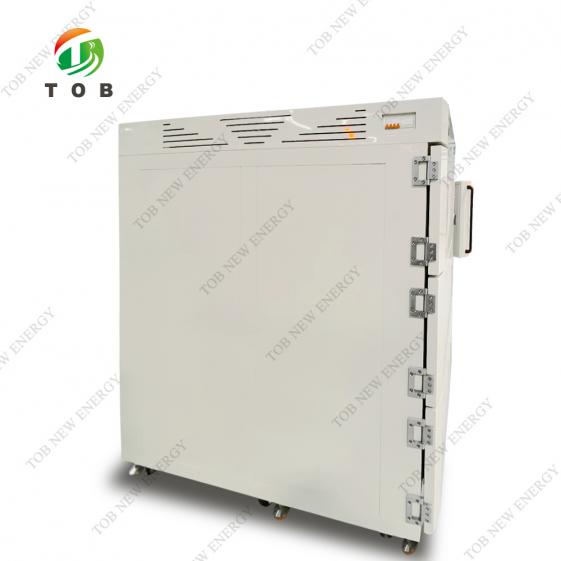

Structure de la boîte du four

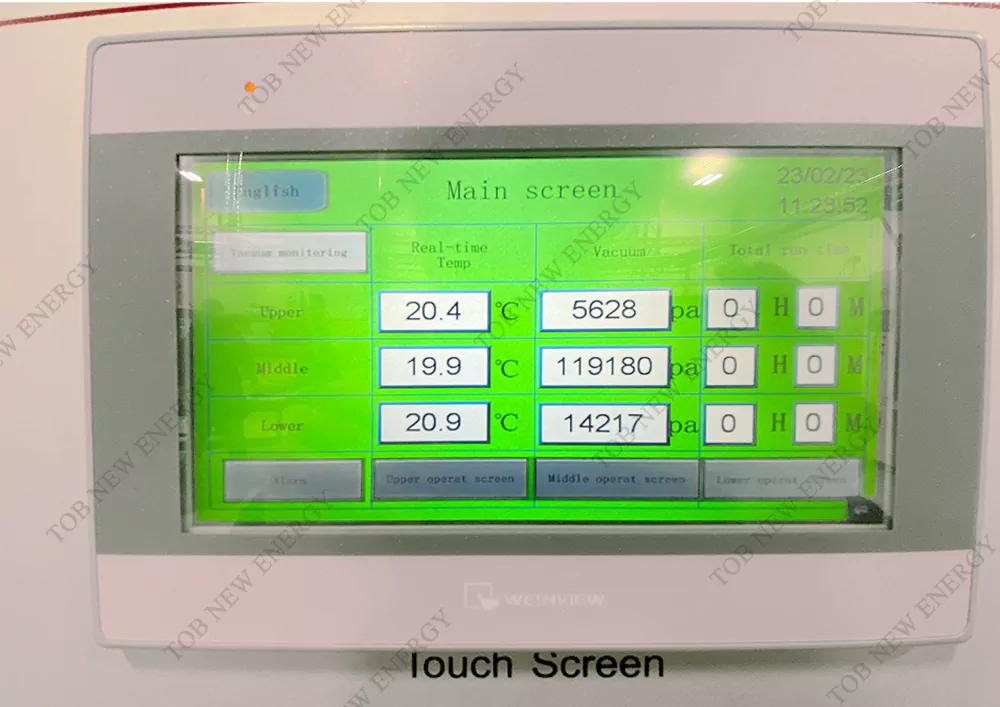

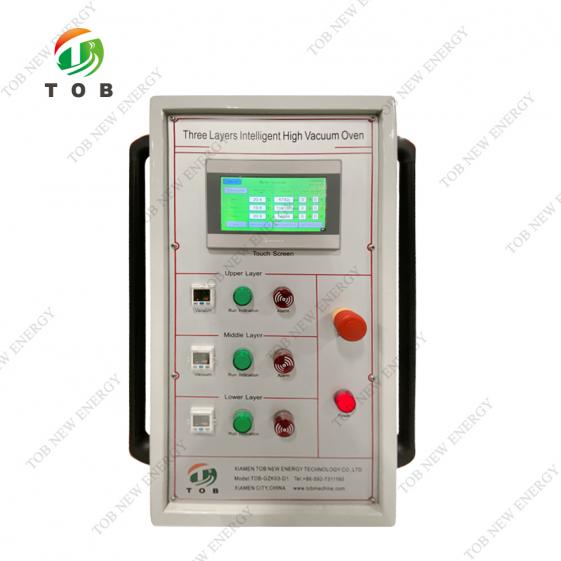

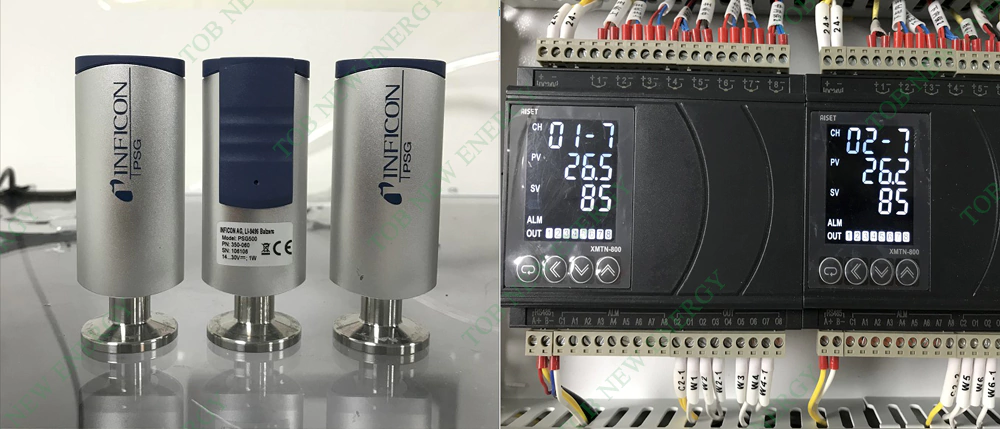

Contrôle du vide et de la température

Composition du système

- La partie du corps est principalement composée d'une structure en tôle, d'un système de chauffage, d'un système de circulation de souffle, d'un système de contrôle logiciel, etc.

- Le système de refroidissement auxiliaire est principalement composé de vannes d'échange de refroidissement, de canalisations de refroidissement et de ventilateurs à haute pression pour refroidir la cavité depuis l'extérieur de la salle de travail ;

- Le système de refroidissement auxiliaire est partagé par trois chambres, contrôlées indépendamment par des vannes ;

- système de vide, composition du tuyau de vide

Protection de la sécurité

1. La protection contre la surchauffe de la cavité, lorsque la surchauffe arrête automatiquement l'alimentation électrique ;

2. Protection contre les surintensités et les courts-circuits du tuyau de chauffage électrique ;

3. Ventilateur de circulation interne contre les surintensités et les courts-circuits ;

système 4.Control au-dessus de la protection actuelle et de court-circuit ;

5. porte anti-déflagrante spéciale, forte résistance à la pression; Et a la fonction d'auto-soulagement de surpression;

6. Lorsque la cavité interne est surchargée, l'équipement peut automatiquement fermer l'entrée d'azote et de gaz sec pour économiser du gaz et réduire les pertes de gaz ;

7. Réglez l'heure pour une alarme sonore et lumineuse indépendante.

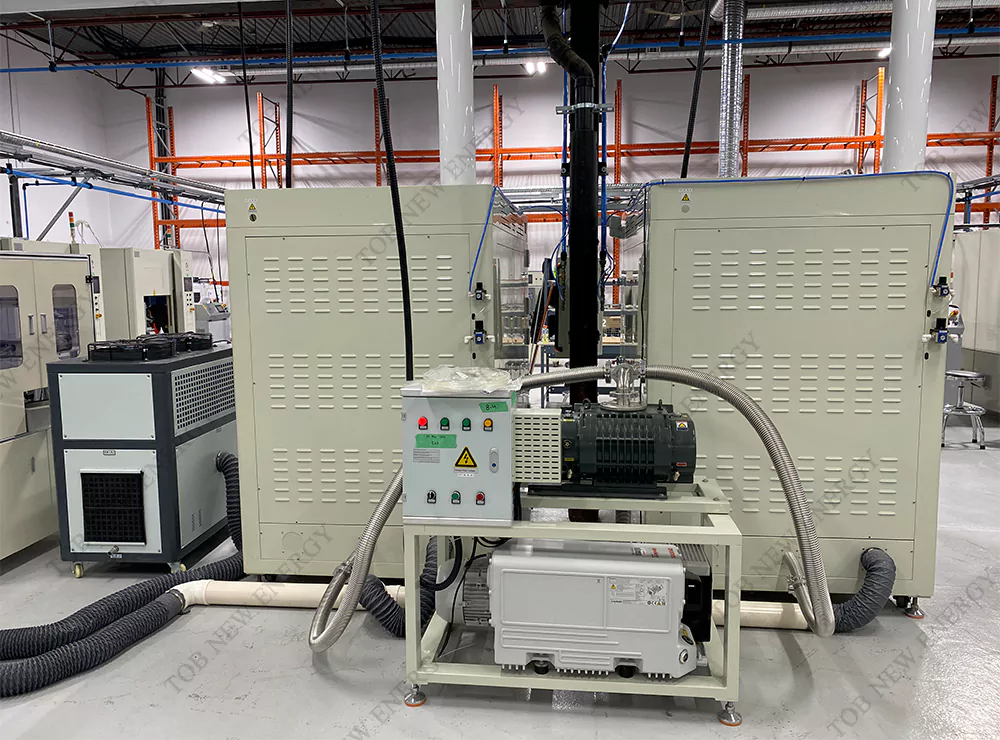

Système de vide

Le système de vide fourni par le fournisseur est autorisé à ouvrir jusqu'à trois cavités en même temps pour le pompage du vide. Lorsque le degré de vide est atteint, la vanne de dérivation peut être automatiquement fermée avant que le pompage à vide des autres branches puisse être démarré

1. Vide ultime ≦ 10 Pa (état sans charge), chambre unique de la pression atmosphérique à 10 Pa ≦ 10 min (état sans charge)

Taux de fuite de vide (état sans charge du refroidisseur) : fermez la vanne après avoir pompé jusqu'à la limite de vide, maintenez-la pendant 1 h, et la valeur absolue de la diminution moyenne du degré de vide est de 100 Pa ≤ 20 Pa ; Gardez la valeur absolue de la chute de vide sur 24h ≤500Pa (20Pa /h). Utilisation d'un agencement multi-cavité à pompe unique de pompage à vide ; Aucun degré de vide de limite de charge n'est inférieur ou égal à 10 Pa, le degré de vide est la valeur de réglage de vide réelle en fonction du déplacement de l'objet pompé change : le degré de vide élevé est réglé à 50-100 Pa (peut être une élimination efficace de l'eau) ; Contrôle du vide bas ≤ -20kPa (limite sous échange d'azote).

2. Le système de vide comprend une pompe à vide à deux étages et un tuyau de vide. La pompe à vide est fournie par vous-même ou par le fournisseur.

3. La tuyauterie de vide doit être confirmée conformément au schéma contractuel réel et les soufflets de vide doivent être fournis par le fournisseur sur une courte distance en fonction de la position entre la pompe à vide et le four. Si une tuyauterie de vide supplémentaire est nécessaire, cela doit être confirmé à l'avance et la partie chargée de la construction doit être désignée.

Pouvoir

- Alimentation : 380V/ 50Hz, système triphasé à 5 fils

- Puissance totale d'une seule machine : 12KW

- Système de vide : 9KW

- Système de refroidissement : 4KW

- Poids de l'équipement : environ 1650kg

Les conditions d'installation

L'avant du four ne doit pas être à moins de 1500 mm du mur et les côtés arrière gauche et droit ne doivent pas être à moins de 300 mm.

Les conditions de la zone d'installation (fournies par la partie A) sont les suivantes :

Alimentation : CA triphasé 380 ± 38 V, fréquence : 50 ± 1 Hz ; L'utilisateur doit fournir un interrupteur de distribution séparé et être responsable du raccordement de l'alimentation électrique à l'extérieur de l'équipement.

Pression d'air : pression -0,5 MPa, tuyau ￠8

Azote: la pression est de 0,1 ~ 0,2 MPa et le tuyau d'azote est de ￠12 tuyaux

Consommation d'énergie électrique

Maximum ≤ 12KW/heure (hors pompe à vide et système de refroidissement)

temps uniforme≤ 3KW/heure (à l'exclusion de la pompe à vide et du système de refroidissement)

Exigences environnementales

Température -5~35℃, humidité ≤40%

Il n'y a pas de gaz, liquide ou solide inflammable ou explosif à proximité

Évitez de cuire des articles inflammables, des gaz inflammables et des substances explosives dans la boîte.

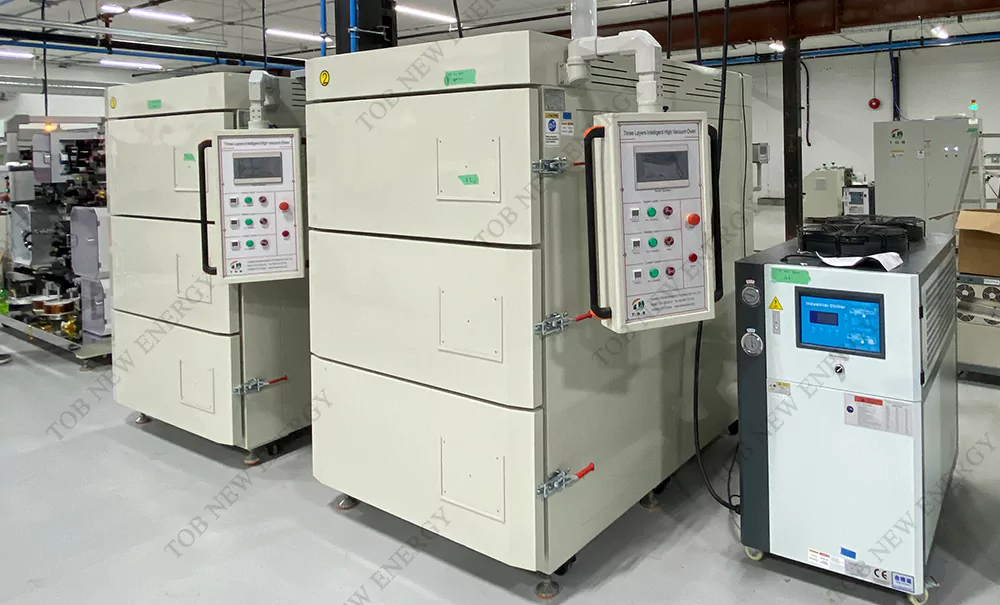

Affichage du produit

---
