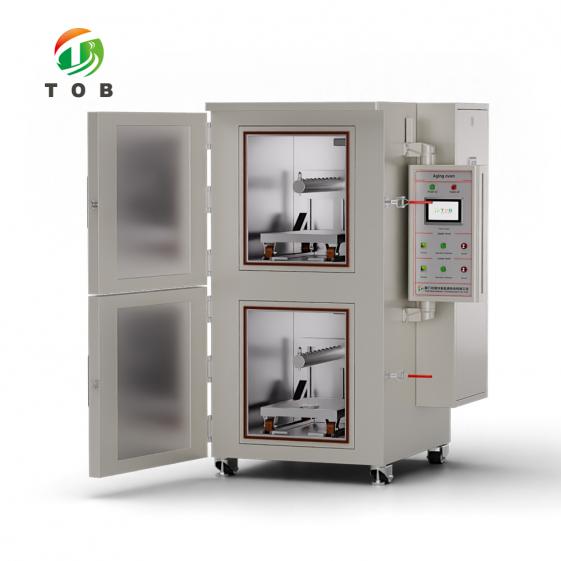

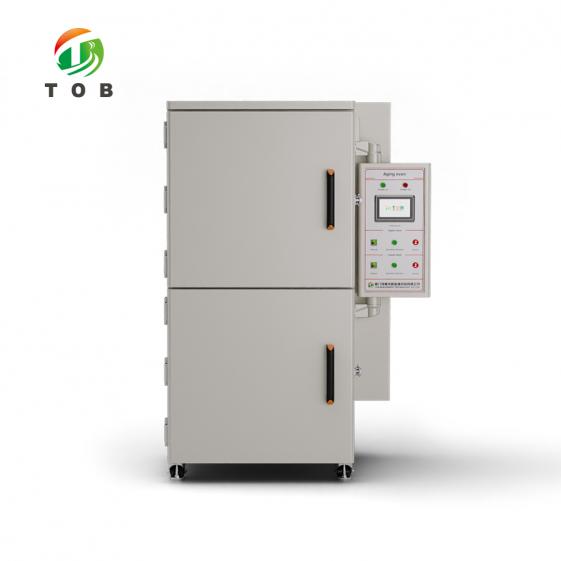

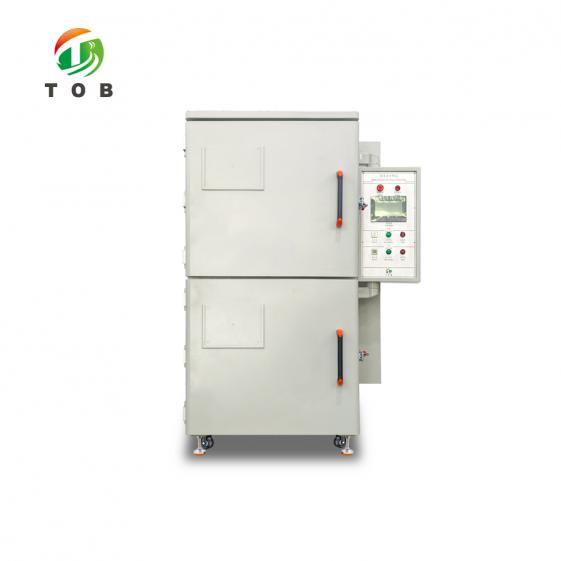

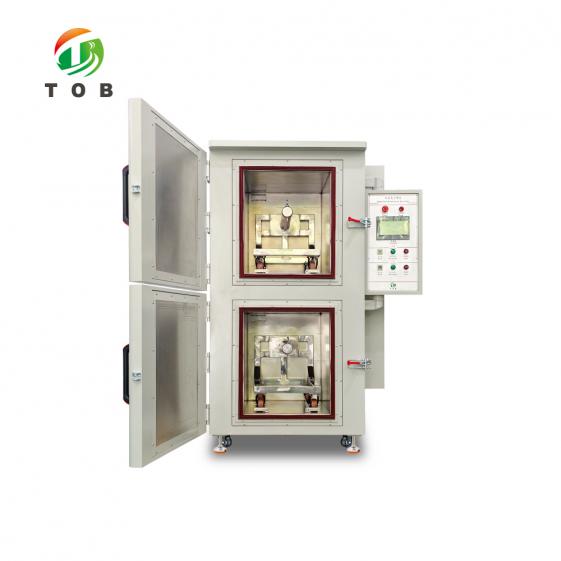

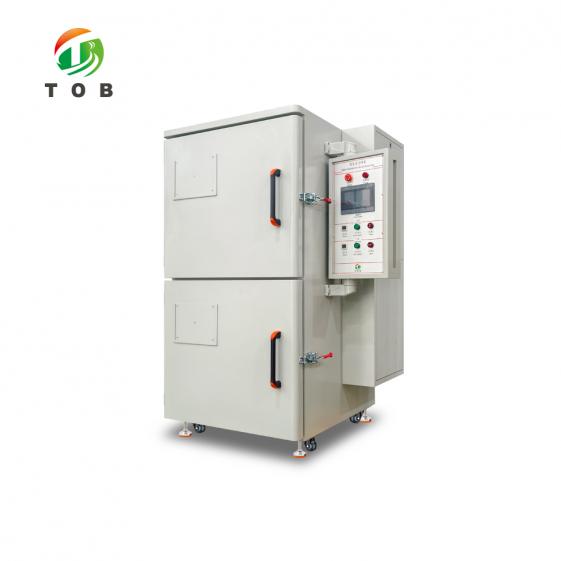

Four de séchage sous vide à rouleaux d'électrodes de batterie

Four de séchage sous vide à rouleaux d'électrodes de batterie

SPÉCIFICATIONS

Principe de fonctionnement
Chaque machine peut fonctionner en cycles continus.

Processus de base :

Ouvrez la porte et placez la cellule ou le rouleau d'électrode dans le four, puis réglez le temps de chauffage, le temps de vide et le temps d'azote. Le système terminera automatiquement le chauffage et l'échange de gaz chronométré en fonction des paramètres de temps définis pour terminer le processus de cuisson.

Configuration

1. Corps de la machine : 201#3.0 en acier inoxydable, le renfort est traité en matériau carré en fer

2. Rack : fabriqué en froid de haute qualité de 1,5 mm, 2,0 mm plaque roulée. Composé de deux couches d'isolant. Les couches de coton sont en aluminium silicate, coton en papier d'aluminium et coton d'isolation phonique, trois types de couches.

3. Système d'air chaud : chaque couche est composée de ventilateurs, boîtes de chauffage, voies d'air, conduites d'air, etc., capables d'obtenir une meilleure consistance de température

4. Système de contrôle : PLC, écran tactile, pression capteur, déflecteur à vide poussé, relais à semi-conducteurs, contrôleur de température, groupe d'électrovanne et autres composants

5. Quincaillerie : y compris les portes, les couvercles arrière, l'aspirateur tubes et autres pièces d'emboutissage et autres composants

Fonctionnalités
1. Méthode d'ouverture de porte : porte simple ; porte flexible à double vitrage avec trois couches de détection de pression et de protection contre les surpressions.
2. Bague d'étanchéité du revêtement interne : joint torique en caoutchouc de silicone moulé et coulé, avec résistance aux températures élevées et à la corrosion
3. Circulation externe d'air chaud de type environnant, conservation de la chaleur de type isolation thermique à double couche, la température extérieure n'est pas supérieure à la température ambiante +20 â.
4. Structure de chauffage : adoption de l'air de circulation externe de type O, avec de l'air sortant du côté gauche et aspiré du côté droit pour obtenir une température constante.
5. Vannes à clapet pneumatiques à vide poussé, isolées à deux couches avec deux commandes séparées.
6. Écran tactile, circulation automatique, contrôle automatique, terminez la dernière étape, revenez à la pression de maintien du vide. température de sécurité à affichage numérique.
7. Il est équipé d'un dispositif de contrôle de la température de protection contre la surchauffe multi-bits, qui peut efficacement empêcher l'emballement de la température et d'autres problèmes de sécurité de contrôle de la température, et améliorer la précision de la protection contre la surchauffe.
8. L'écran de contrôle adopte un écran tactile pour un fonctionnement centralisé, pratique à utiliser et fiable pour le contrôle. Le contrôleur de programme adopte un contrôle PLC, qui est stable et fiable.
9. Les deux couches du four sont contrôlées séparément et le temps total de cuisson, le temps de cycle, le temps de vide et le temps de séchage peuvent être réglés séparément. Après avoir réglé les paramètres, appuyez sur le bouton automatique pour accéder au programme de cuisson automatique. Lorsque le temps atteint la valeur définie, la machine s'éteint automatiquement. Si la température dépasse la valeur de température de sécurité, il enverra automatiquement une alarme et le voyant rouge s'allumera. En outre, le chauffage s'arrêtera automatiquement et le message d'alarme s'affichera sur l'écran d'affichage.
10. Remplissez la chambre de gaz sec, de -0,1Mpa à -0,02Mpa, toute valeur définie peut arrêter automatiquement le remplissage.
11. En fonctionnement normal, les alarmes d'indication de défaut et les causes du défaut peuvent être décrites sur l'écran.
12. Les tubes à vide sont résistants à la corrosion.
13. Programmez des verrouillages pour empêcher l'air de tomber en cascade entre les couches.

Configuration électrique

Condition d'installation
La distance entre la face avant du four et le mur ne doit pas être inférieure à 1 500 mm, et les côtés gauche et droit du four ne doivent pas être inférieures à 500 mm. L'utilisateur doit fournir un interrupteur de distribution d'énergie indépendant et être responsable du raccordement de l'alimentation électrique à l'extérieur de l'équipement.

Conditions de la zone d'installation (fournies par l'utilisateur) :

1. Alimentation : AC triphasé 380 ± 38 V, fréquence : 50 ± 1 Hzï¼
2. Vide : pression -0,1MPA, tube à vide DN15 ;
3. Azote : pression 0,1 ~ 0,2 MPA, tuyau d'azote + 12 tuyaux d'air ;
4. Air comprimé : 0,6 ~ 0,7 MPA, ï¿ 8 tuyaux d'air ;

Consommation d'énergie
1. Maximum â¤18kw/heure
2. Uniforme â¤3kw/heure

Exigence environnementale
1. Température -5~35â, humidité â¤40%
2. Il n'y a aucun gaz, liquide ou solide inflammable ou explosif à proximité
3. Il est interdit de cuire des matériaux inflammables, des gaz combustibles et des matériaux explosifs dans la boîte.

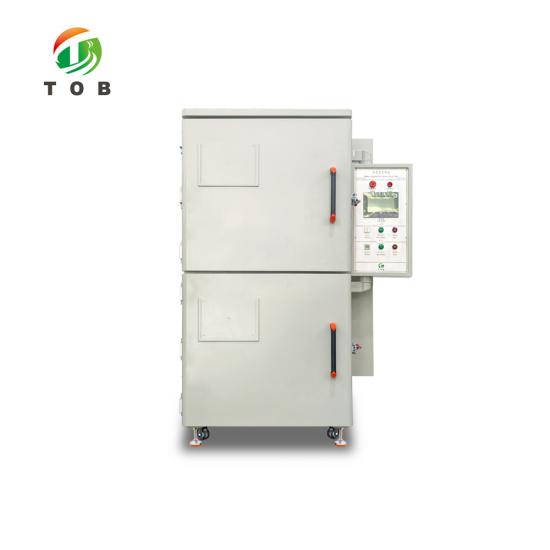

Affichage du produit
