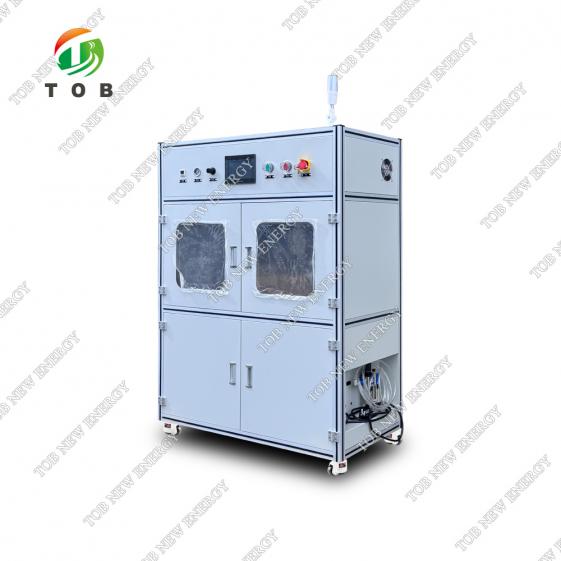

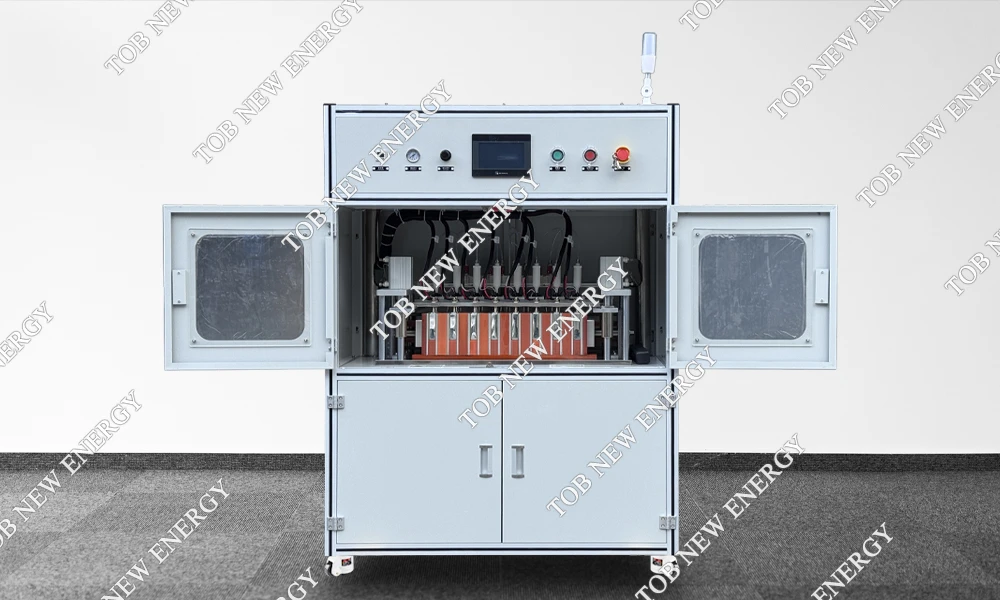

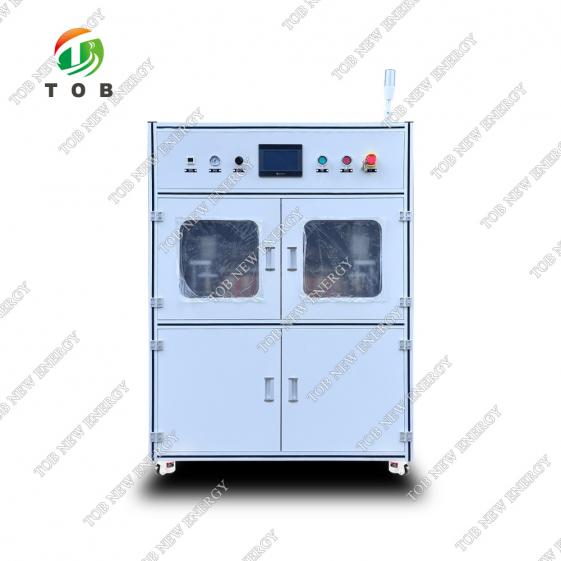

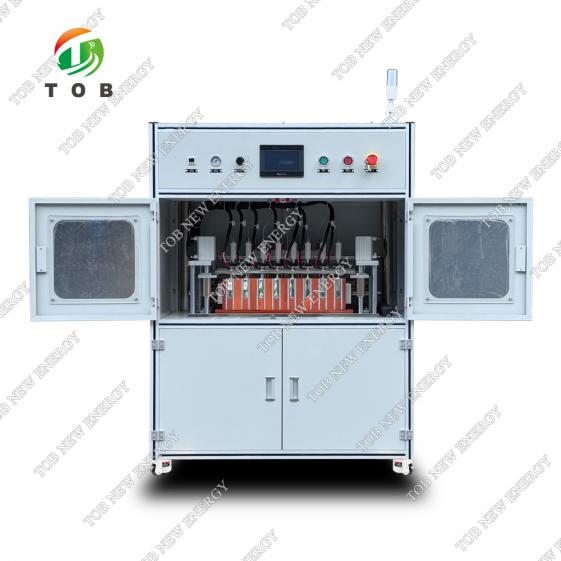

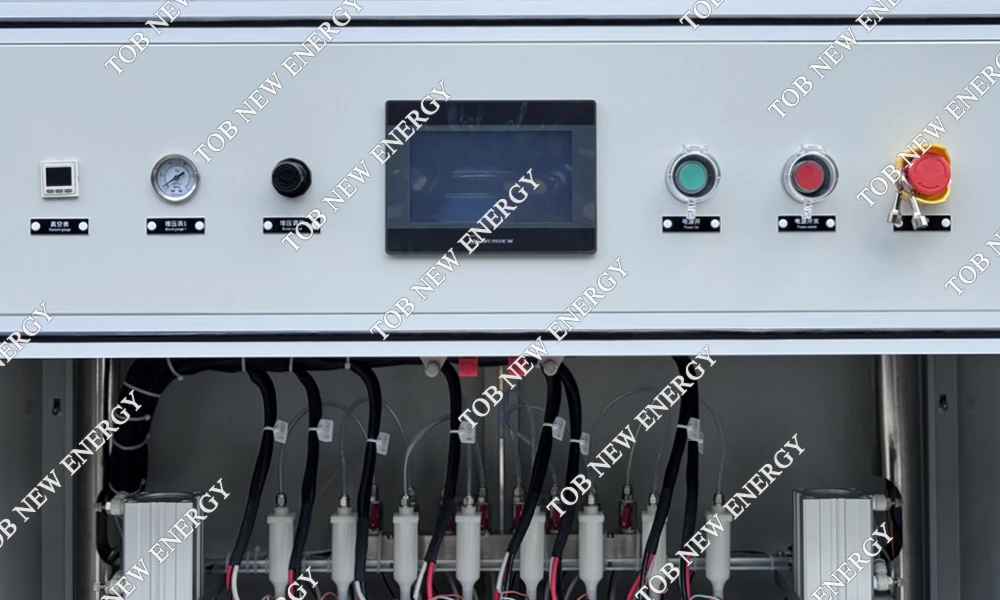

Machine de formation de pression négative à 8 canaux pour cellules prismatiques

Article

Paramètre

Puissance d'entrée

CA 220 V +10 %/50 Hz

Puissance active d'entrée

1800W

Résolution (AD/DA)

AD : 24 bits ; DA : 16 bits

Impédance d'entrée

≥100MQ

Efficacité en matière d'économie d'énergie

>65% du total

Bruit

<75 dB (mesuré à 1 m)

Fonction parallèle

Prend en charge la connexion parallèle des canaux

Indice de protection IP

Classe de protection IP20

Caractéristiques du canal

Structure à double boucle fermée pour source de courant constant et source de tension constante

Mode de contrôle des canaux

Contrôle indépendant

Échantillonnage de détection de tension et de courant

Connexion à quatre fils

Tension

Gamme

25 mV-5 V

Tension de décharge minimale

1,5 V (longueur de ligne de 2 m)

Précision

± 0,05 % de la pleine échelle

Stabilité

0,1 % des FS

Actuel

Gamme

Plage 1 : 1 A ; Plage 2 : 6 A ; Plage 3 : 12 A ; Plage 4 : 30 A.

Courant de sortie minimum

5 mA

Précision

± 0,05 % de la pleine échelle

Courant de coupure à tension constante

Plage 1 : 0,2 mA ; Plage 2 : 1,2 mA ; Plage 3 : 2,4 mA ; Plage 4 : 6 mA

Stabilité

0,1 % des FS

Pouvoir

Puissance de sortie maximale par canal

150 W

Précision

± 0,1 % de la pleine échelle

Stabilité

0,2 % des FS

Temps

Temps de montée actuel

≤ 1 ms (10 % à 90 % de la pleine échelle)

Temps de transition charge/décharge

≤10 ms (-90 %~90 % de la pleine échelle)

Plage de temps des étapes de travail

≤(365*24) heures/pas ;:Prise en charge du format horaire 00:00:00.000(h: min: s.ms)

Fréquence d'échantillonnage

10 Hz (intervalle de temps minimum : 100 ms)

Mode de travail

Mode de charge et de décharge

Charge/décharge à courant constant, charge/décharge à tension constante, charge/décharge à courant constant et tension constante, charge/décharge à puissance constante, charge/décharge par impulsions, décharge à résistance constante, charge/décharge en mode suivi, etc.

Conditions de coupure

Tension, courant, temps relatif, capacité, énergie, -△V, variables personnalisées, etc.

Test DCIR

Prise en charge des points personnalisés pour le calcul DCIR

Mode de charge/décharge par impulsions

Mode courant constant, mode puissance constante

Largeur d'impulsion minimale

100 ms

Nombre d'impulsions

Prend en charge 32 impulsions différentes en une seule étape d'impulsion.

Commutation par impulsions

Une seule impulsion permet une commutation continue entre la charge et la décharge.

Condition de coupure d'impulsion

Tension, temps relatif

Faire du vélo

Plage de test de cycle

1 à 65 535 fois

Nombre d'étapes dans un seul cycle

≤255

Imbrication de boucles

<10 couches

Protection

Protection des logiciels

Protection des données de mise hors tension, fonction de test hors ligne, peut définir les conditions de protection de sécurité, les paramètres de réglage incluent : limite supérieure de tension, limite inférieure de tension, limite supérieure de courant, limite inférieure de courant, limite supérieure de capacité, temps de retard, protection variable personnalisée, etc.

Protection du matériel

Protection de connexion anti-retour, protection contre les surtensions, protection contre les surintensités, protection contre les surchauffes, protection d'arrêt d'urgence, etc.

Exigences en matière de communication et de configuration informatique

Configuration requise du processeur

Pentium dual-core ou supérieur, fréquence 4G ou supérieure

Mémoire

Recommandé 16G ou plus

Méthode de communication informatique supérieure

Basé sur le protocole TCP/IP

Configuration requise pour le disque du serveur

Recommandé 500 Go ou plus

Configuration requise pour le système d'exploitation du serveur

Windows 7 ou supérieur

Base de données

Adoptez la base de données MySQL pour gérer de manière centralisée les données de test

Méthode de sortie des données

EXCEL, TXT, GRAPHIQUE, PDF, CSV

Extension de communication (en option)

Prise en charge de la communication CAN, RS485 et de la communication BMS avec fonction de configuration DBC.

Exigences relatives à l'environnement de travail des équipements

Plage de température de fonctionnement

0 ℃-40 ℃ (dans la plage de 25 ± 10 ℃, pour garantir la précision de la mesure : dérive de précision 0,005 % de FS/C)

Plage de température de stockage

-10℃~50℃

Plage d'humidité relative de l'environnement de travail

≤70% HR (pas de condensation de vapeur d'eau)

Plage d'humidité relative ambiante de stockage

≤80% HR (pas de condensation de vapeur d'eau)

Nom

Marque

Manomètre à vide numérique

SMC ou équivalent

Composants pneumatiques

Airtac/SMC ou équivalent

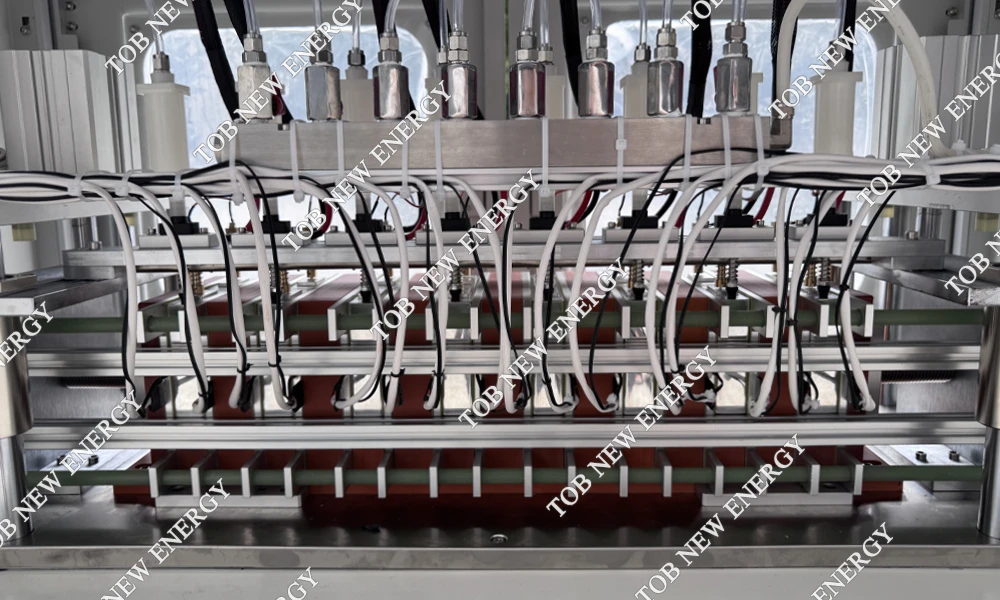

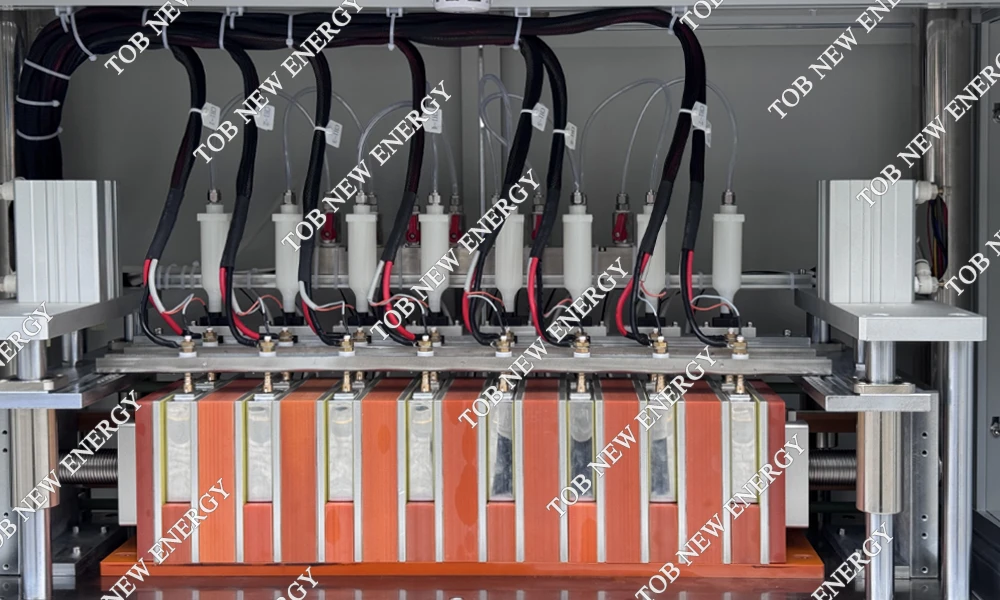

Sonde de test

Personnalisé (cuivré)

Ventouse à pression négative

Personnalisé

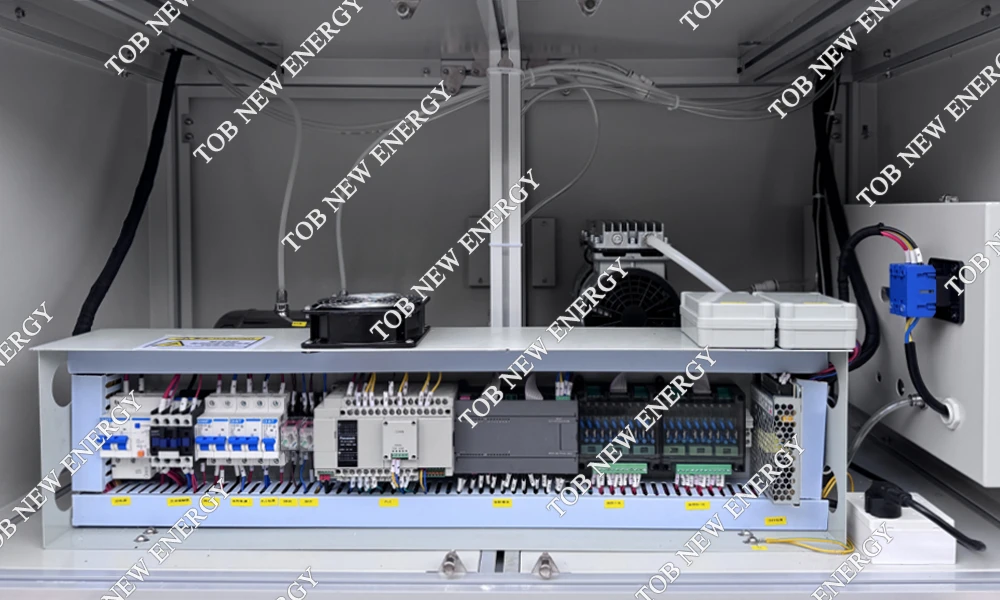

Armoire d'alimentation

Personnalisé

Nom de la sonde de test

Spécification

Qté

Sonde de test

Personnalisé

1 pièce

Buse à pression négative

Personnalisé

1 pièce
