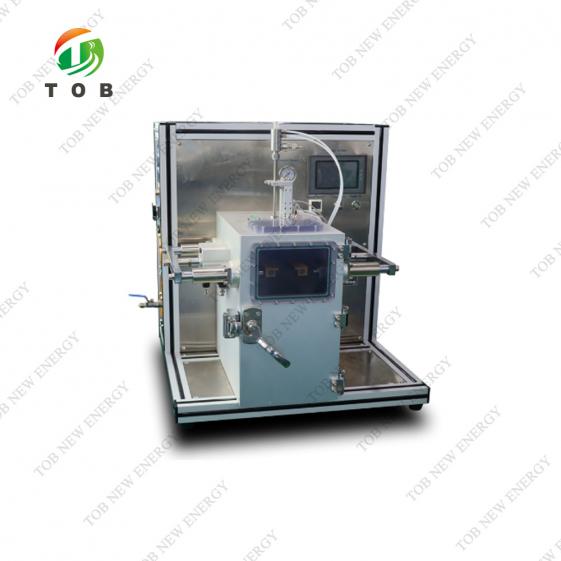

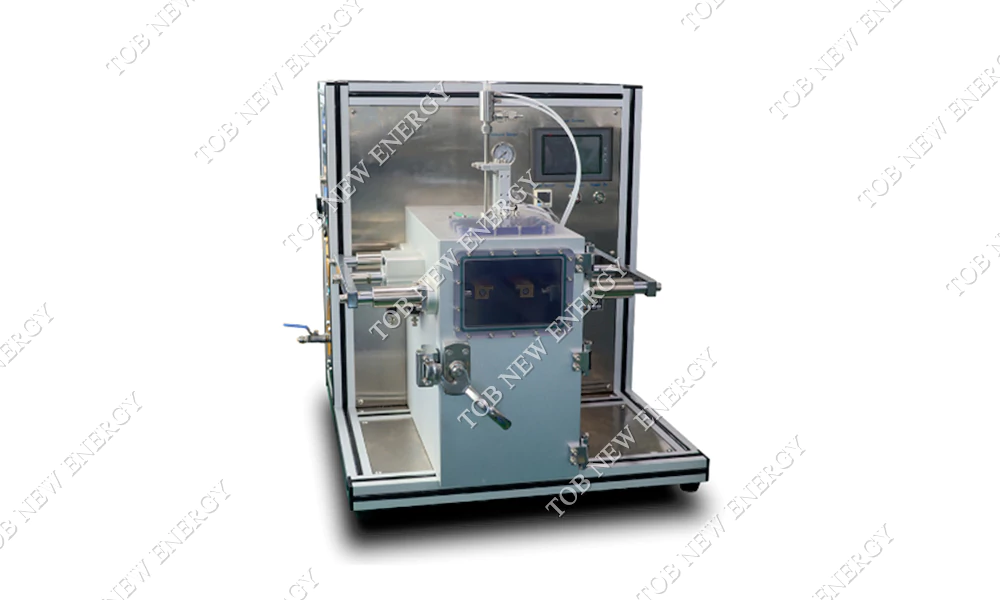

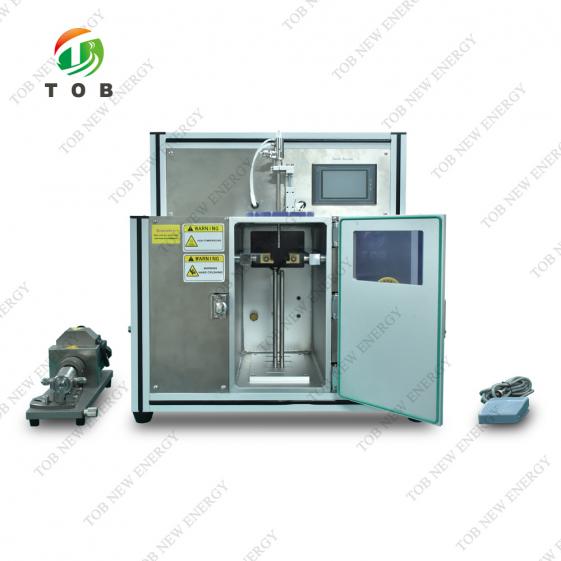

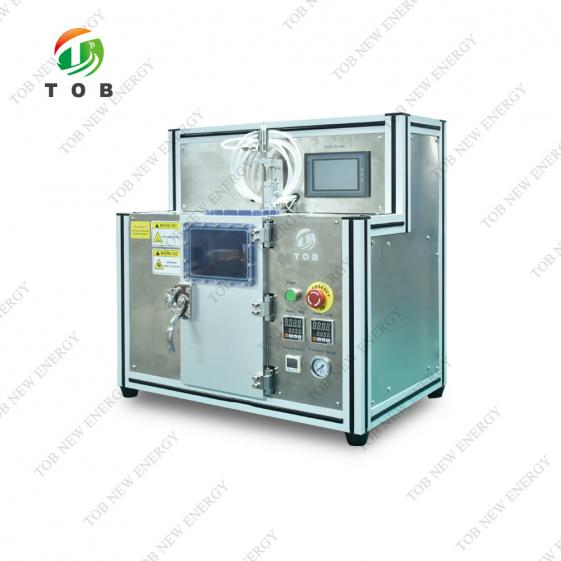

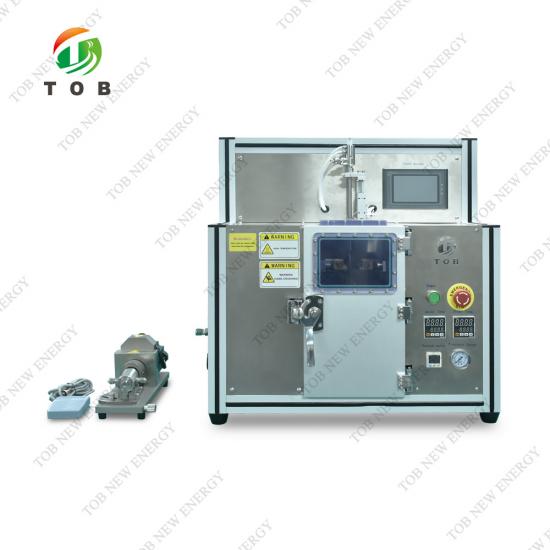

Machine tout-en-un de remplissage, de trempage et de pré-scellage d'électrolytes sous vide

Machine tout-en-un de remplissage, de trempage et de pré-scellage d'électrolytes sous vide

CARACTÉRISTIQUES

Caractéristique principale :

• Une machine comprend une fonction d'injection et de diffusion de pré-scellage à chaud.
• Haute précision de mesure et répétabilité.
• Injection de liquide après mise sous vide, haute efficacité, précision précise, fonctionnement pratique et fiable.
• L'entrée et la sortie sont reliées par des tuyaux résistants aux produits chimiques.
• La tête d'étanchéité est fabriquée en cuivre, qui a un bon effet de conduction thermique, économise la consommation d'énergie, améliore l'efficacité du travail et économise de l'énergie par rapport à des produits similaires.
• La pression de la tête d'étanchéité peut être ajustée par un régulateur de pression pour répondre aux exigences des différents paramètres du processus.
• La tête est entraînée par le cylindre à travers deux manchons de guidage linéaires, qui sont flexibles et guidés avec précision pour assurer le parallélisme du produit après le scellage des bords.
• À travers la fenêtre de perspective, les changements dans la cavité peuvent être observés pendant le travail.
• Peut être utilisé dans une boîte à gants ou une salle de séchage.
• Apparence exquise, performances stables.
• PLC, fonctionnement par écran tactile, paramètres flexibles, programme d'automatisation élevé.

Description de la procédure de travail :

• Placez le produit dans la chambre à vide.
• Fermez la porte d'étanchéité transparente de sorte que la batterie se trouve dans une chambre à vide scellée.
• Vide, après avoir atteint le degré de vide et le temps défini, injection automatique de liquide.
• Démarrez le processus de diffusion une fois l'injection de liquide terminée.
• Exécutez selon les paramètres pour pomper un vide faible, un vide élevé, un maintien de la pression, après la fin du cycle.
• Démarrer le pré-scellage.
• Vide, après avoir atteint le degré de vide et la valeur de température, thermoscellage automatique, retirez le produit une fois terminé.

Principaux composants de l'équipement :

• Cylindre et électrovanne, composants de vide : Taiwan Airtek/XingChen
• PLC : Affichage et contrôle
• Écran tactile : contrôle de l'affichage
• Vacuomètre analogique : Panasonic

Exigences environnementales du site

• Température ambiante : déterminée par l'environnement de l'usine du client
• Alimentation : 220 V, 50 Hz, plage de fluctuation de tension : +10 % ~ -10 %
• Air comprimé : après séchage, filtrage et régulation de pression : la pression de sortie est supérieure à 4,0 kg/cm2 ; S'il est mis dans la boîte à gants, le gaz comprimé utilisé est le même que le gaz dans la boîte à gants.
• Source de vide : pompe à vide 2 L/s, au-dessus de -98 KPa, ou vide de canalisation (au-dessus de -98 KPa)

Paramètre technique

• Y compris l'injection de liquide, la diffusion et le pré-scellage, trois fonctions.
• Plage d'application de la taille de la batterie : longueur 20~190 mm, largeur 20~190 mm, épaisseur 0~15 mm.
• Plage de capacité : 0,2 ml à 3 L, ajustée en fonction de la pompe d'injection de liquide.
• Quantité d'injection de liquide de batterie : 0,2 g ~ 3 kg, selon le réglage de la pompe d'injection.
• Précision d'injection : ±1 %
• Vitesse d'expiration : 3 ml/s réglable
• Tuyau d'entrée et de sortie : Le tuyau d'entrée de liquide Φ6
• Fabrication d'acier inoxydable 304 et 316, matériau résistant à la corrosion dans les pièces clés.
• La cavité droite est soudée avec de l'aluminium et possède une structure stable et résistante à la corrosion.
• Température de la tête : RT ~ 250℃, la température est réglable.
• Précision du contrôle de la température : ± 2 ℃
• Pression de thermoscellage : 0 ~ 5 kg/cm2 réglable
• Temps de thermoscellage : 0 à 99 secondes réglable
• Largeur du bord de couture : 5 ± 0,4 mm (selon les exigences du client)
• Taille maximale du bord d'étanchéité : 190 mm
• Longueur de l'outil de scellement : 200 mm
• Précision de l'épaisseur du joint (mm) : toute différence d'épaisseur de l'emballage entre deux points < 15 µm
• Puissance : tube chauffant de 300 W, consommation électrique de chauffage d'environ 0,6 kW
• Dimensions extérieures : L 600 mm × l 620 mm × H 800 mm
• Alimentation : CA 220 V/50 Hz/1 kW
• Poids : 95 kg
