Analyseur de densité et de porosité réelles

Analyseur de densité et de porosité réelles

CARACTÉRISTIQUES

L'analyseur de porosité ouverte/fermée TOB-TPE-01 est un appareil entièrement automatisé, doté d'une canalisation métallique intégrée. Il utilise la méthode de détente de gaz pour mesurer la porosité ouverte/fermée, la porosité ouverte corrigée par découpe et la porosité fermée corrigée par découpe des mousses, des mousses rigides, des âmes, des métaux et autres matériaux. Cet instrument est principalement utilisé dans les secteurs des matériaux d'isolation, d'insonorisation, des métaux, de l'exploration pétrolière et autres, et permet de tester la mousse de polyuréthane, la mousse phénolique, les âmes, les blocs métalliques, les blocs de terre et autres substances.

Avantages du produit

Norme nationale : L'essai GBT 10799-2008, qui détermine le pourcentage de volume des cellules ouvertes et fermées des mousses plastiques rigides, utilise les tailles d'échantillon suivantes.

Exigences:

● Deux cylindres réguliers d'une section transversale de 6,25 cm² et d'une hauteur de 2,5 cm (taille au choix) ;

● Deux cubes réguliers de dimensions 2,5 cm * 2,5 cm * 2,5 cm (taille recommandée par les normes nationales) ;

Principe de fonctionnement

En appliquant le principe d'Archimède (méthode de déplacement par expansion gazeuse) et en utilisant la loi de Boyle pour les gaz inertes de faible diamètre moléculaire sous certaines conditions (PV = nRT), le volume du squelette (y compris les pores fermés) de l'échantillon est mesuré avec précision en mesurant le volume de gaz déplacé par l'échantillon dans la chambre d'essai, ce qui permet d'obtenir le taux de pores ouverts et le taux de pores fermés. Taux de pores fermés = volume du squelette / volume apparent

La méthode de déplacement par expansion gazeuse remplace le liquide par un gaz pour déterminer le volume déplacé par l'échantillon. Cette méthode permet d'éviter les erreurs de mesure dues à la dissolution de l'échantillon lors de la méthode d'immersion et présente l'avantage de ne pas l'endommager. Le gaz pouvant pénétrer les pores extrêmement petits et irréguliers présents à la surface de l'échantillon, le volume mesuré est plus proche du volume de la structure interne, ce qui permet de calculer sa porosité d'ouverture et de fermeture. La valeur obtenue est ainsi plus proche de la porosité réelle de l'échantillon.

Paramètres de performance

Caractéristiques du produit

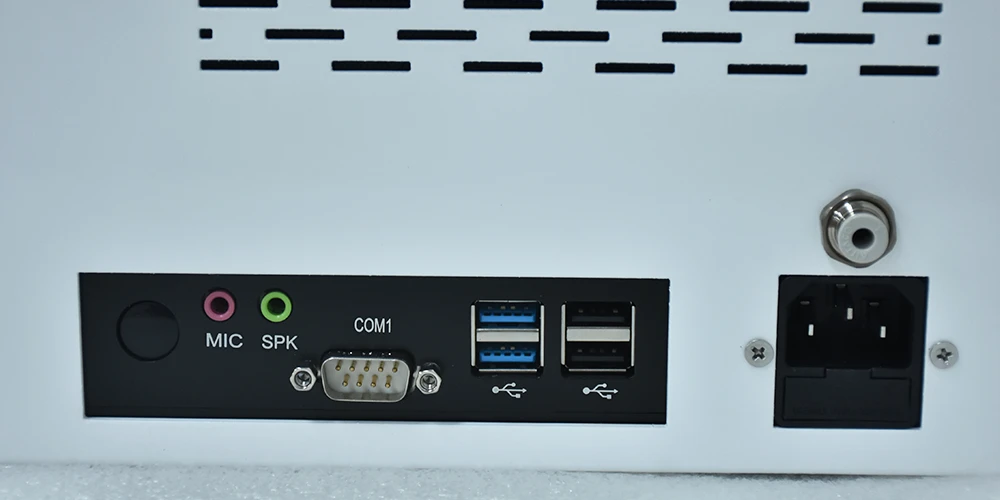

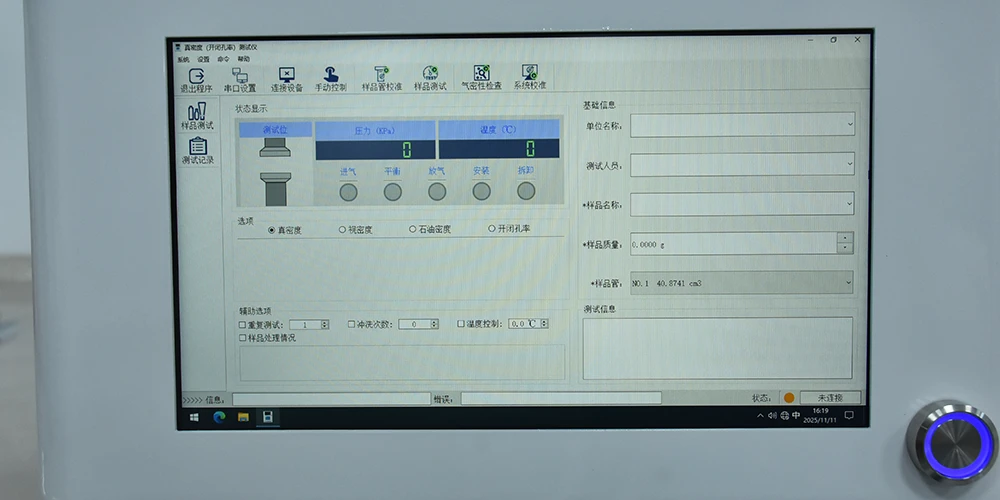

● Système de double commande : l’instrument est fourni avec un ordinateur industriel fonctionnant sous Windows, pouvant être piloté par l’hôte ou connecté à un ordinateur externe via un port série. Il peut également être piloté par un logiciel externe. Les deux modes de fonctionnement sont entièrement automatisés, sans intervention manuelle, et génèrent et enregistrent automatiquement les résultats des tests. Ce système de double commande offre aux utilisateurs une plus grande flexibilité d’utilisation. Ils peuvent basculer entre les modes de fonctionnement à tout moment selon leurs besoins, et les deux systèmes proposent des instructions vocales complètes tout au long du processus.

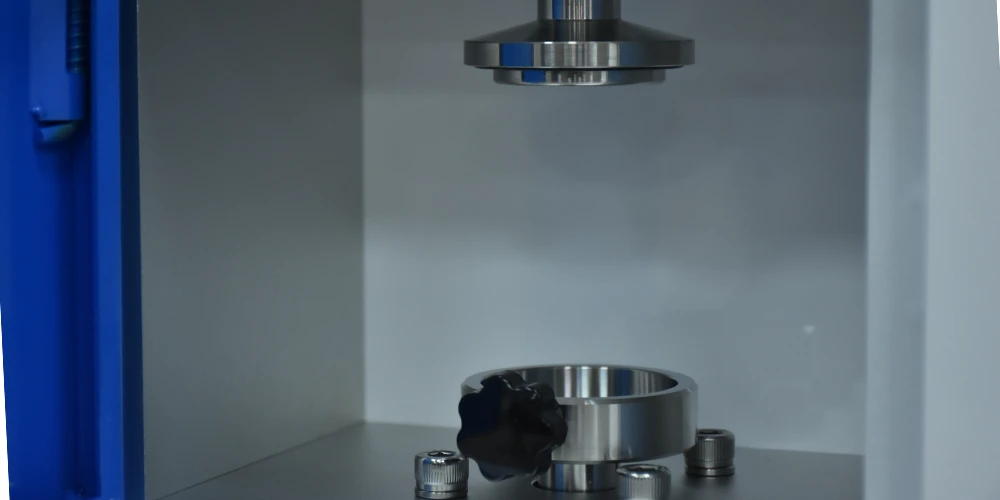

● Le tube d'échantillon peut être utilisé directement comme chambre de test, ce qui permet d'exploiter efficacement le volume de cette chambre et d'améliorer considérablement la précision des tests. Des tubes d'échantillon de différents volumes peuvent répondre simultanément aux besoins de chargement d'échantillons de micro-volumes et de grands volumes, afin d'atteindre l'objectif d'améliorer la précision des tests ;

• Installation automatique des tubes d'échantillon : grâce à un dispositif d'installation automatique, il suffit de placer le tube d'échantillon à l'endroit prévu. L'instrument se chargera de l'installer automatiquement dans le port de connexion, simplifiant ainsi la procédure et évitant les erreurs de test liées à une installation manuelle.

● Tests répétés : les temps de répétition automatique des tests peuvent être définis, et les résultats des tests affichent la valeur moyenne et la valeur du test unique ;

● Vanne de régulation pneumatique, aucun problème de chauffage, élimine l'impact du chauffage de la vanne électromagnétique sur la précision des tests ;

● Canalisation modulaire intégrée sans joints entre les vannes, réduisant les points de fuite d'air et assurant une distribution uniforme de la température ;

● Inspection automatique de l'étanchéité du système de circulation des gaz, évaluation automatique de l'absence de fuite d'air dans la chambre de référence et le tube d'échantillon, garantissant la précision des résultats des tests ;

● Grâce à l'unité de commande de l'interface d'exploitation, les actions des différents composants matériels de l'instrument peuvent être contrôlées, ce qui aide les opérateurs à comprendre le principe de fonctionnement de l'instrument et à découvrir rapidement le point de défaillance en cas de dysfonctionnement de l'instrument, facilitant ainsi l'inspection et la maintenance ultérieures.

● Une fois le test terminé, le système revient automatiquement à la pression normale pour éviter les éclaboussures d'échantillon lors du démontage du tube d'échantillon ;

PRÉSENTATION DU PRODUIT
