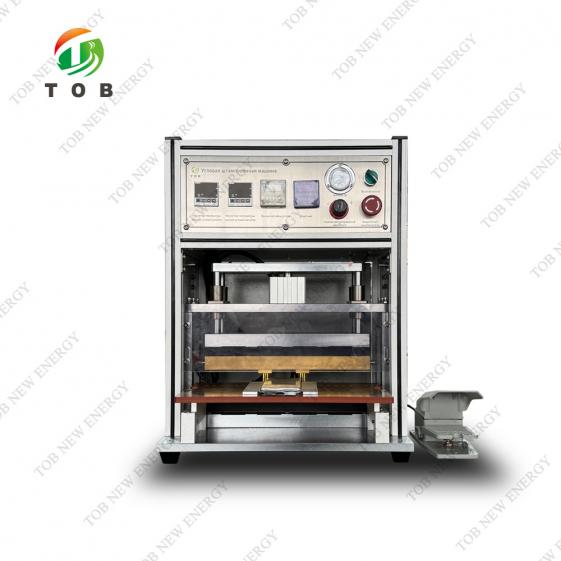

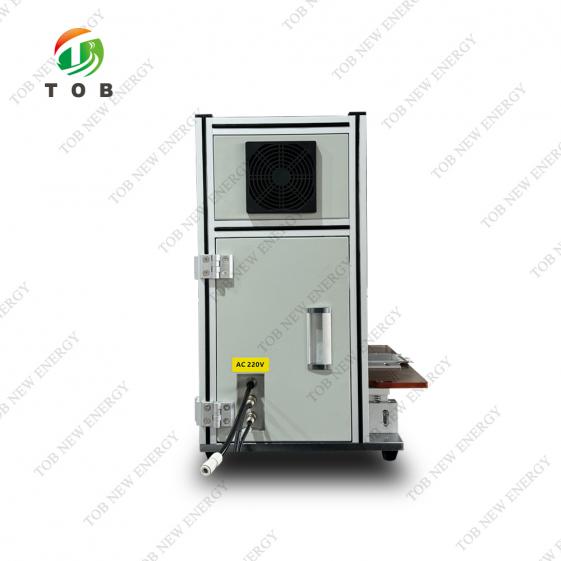

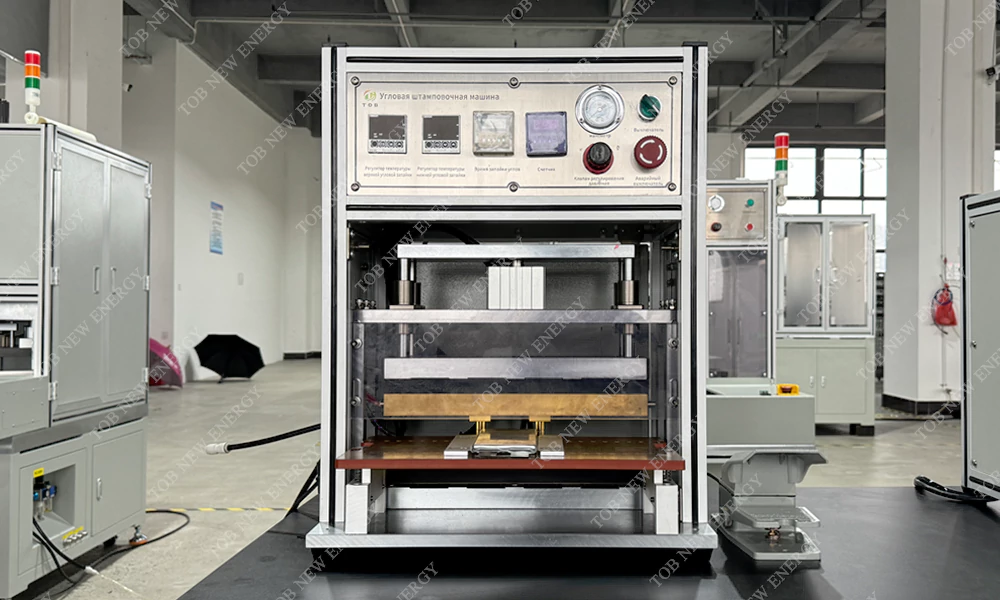

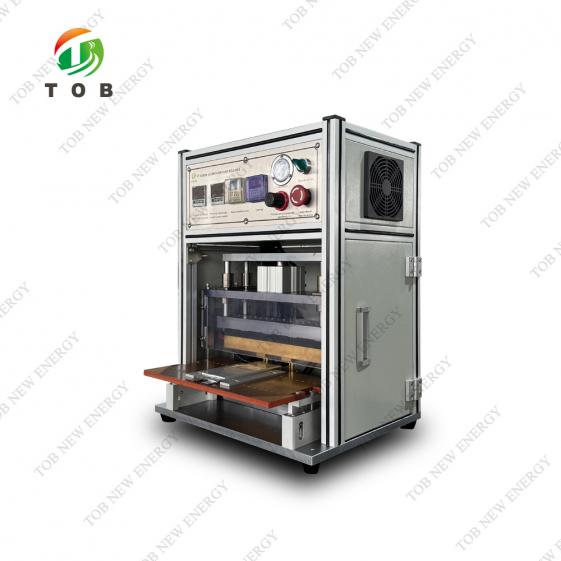

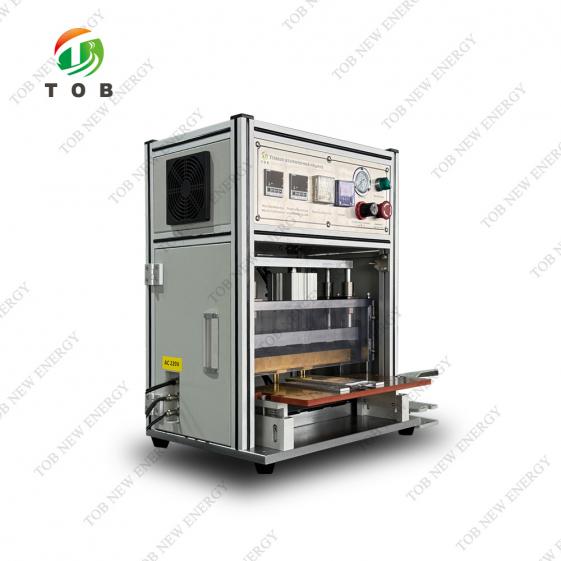

Machine de poinçonnage des coins des alvéoles de poche TOB

Machine de poinçonnage des coins des alvéoles de poche TOB

CARACTÉRISTIQUES

Présentation de l'équipement

Cette machine de poinçonnage des coins des cellules de poche TOB-CPM-350 est utilisée pour le pré-scellage des coins inférieurs des cellules de poche lithium-ion.

Flux de processus

La batterie est placée dans la station de scellage d'angle, le côté de la batterie est proche du déflecteur de batterie, le coin inférieur fait face à la tête de scellage d'angle et la machine est démarrée par l'interrupteur au pied pour terminer automatiquement l'action de scellage d'angle.

Paramètres de performance technique

• Spécifications du produit applicables : L × l × H : (10-200) × (5-200) × (2-15) ou moins
• Longueur du corps de chauffe : 250 mm

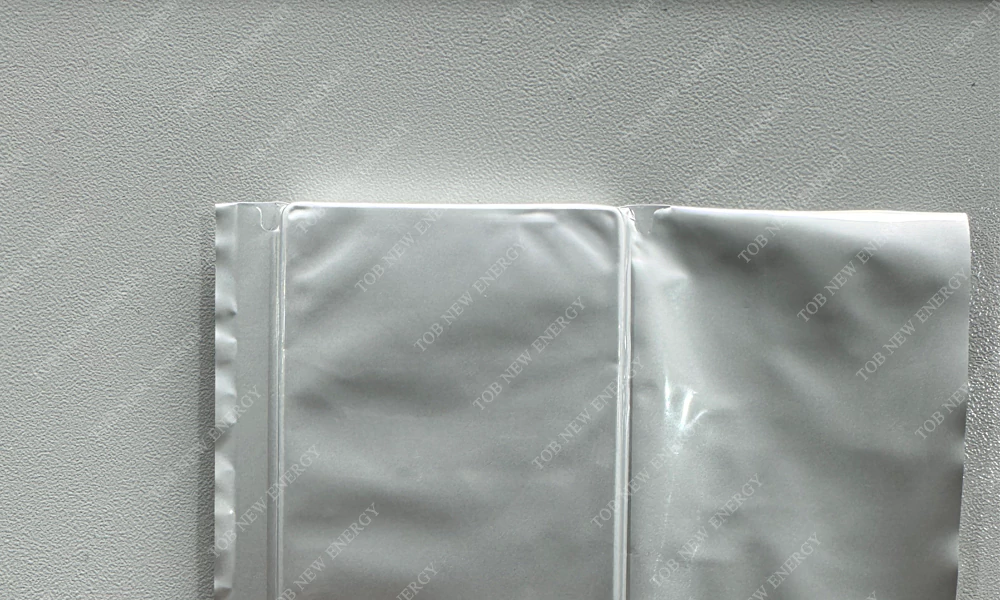

• Angle d'encapsulation : R3mm 1/4 angle arrondi
• Capacité : 400-600 EA
• Température : ≤ 250 ℃ réglable, écart ± 2,5 ℃
• Parallélisme de la tête : ± 0,02 mm
• Rainurage de l'épaisseur de l'encapsulation : selon le besoin, fournir l'épaisseur du film laminé en aluminium pour déterminer

Configuration de l'alimentation et paramètres d'installation

• Configuration de puissance : 220 V/50 Hz ; Puissance : 1,8 kW
• Air comprimé : ≥ 0,6 MPa, 6 L/min
• Poids de l'équipement : environ 35 kg
• Dimensions de l'équipement : 413 x 365 x 530 mm (L x l x H)

Caractéristiques de l'équipement

• Le machine de perforation des coins des alvéoles de pochettes adopte un fonctionnement manuel, en maintenant la cellule sur la table de travail et en complétant l'action d'encapsulation d'angle en appuyant sur l'interrupteur, ce qui est simple et pratique.

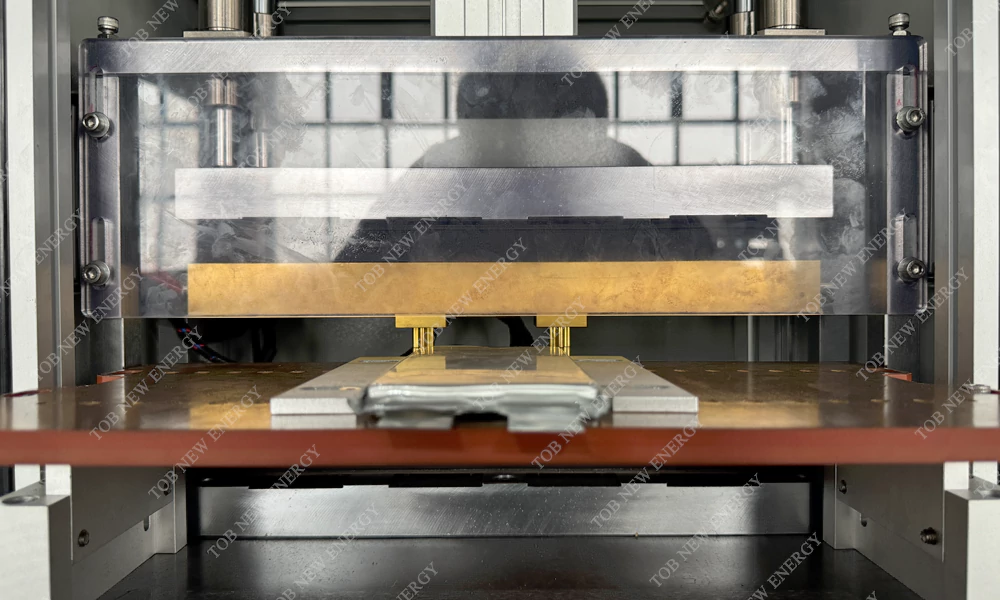

• La tête d'étanchéité inférieure est fixe et la tête supérieure est entraînée par le cylindre, qui est précis dans le positionnement, lisse et fiable, avec un faible bruit.
• La tête de scellage supérieure est entraînée par un cylindre et guidée par un roulement linéaire, avec des activités flexibles de haut en bas et un guidage précis pour garantir l'exigence de parallélisme de l'impression de la tête du produit.
• Le butoir de cellule peut affiner le positionnement de la batterie, de sorte que la batterie soit positionnée avec précision.
• Le bloc limite de cellule peut être ajusté pour encapsuler différentes spécifications de batteries.

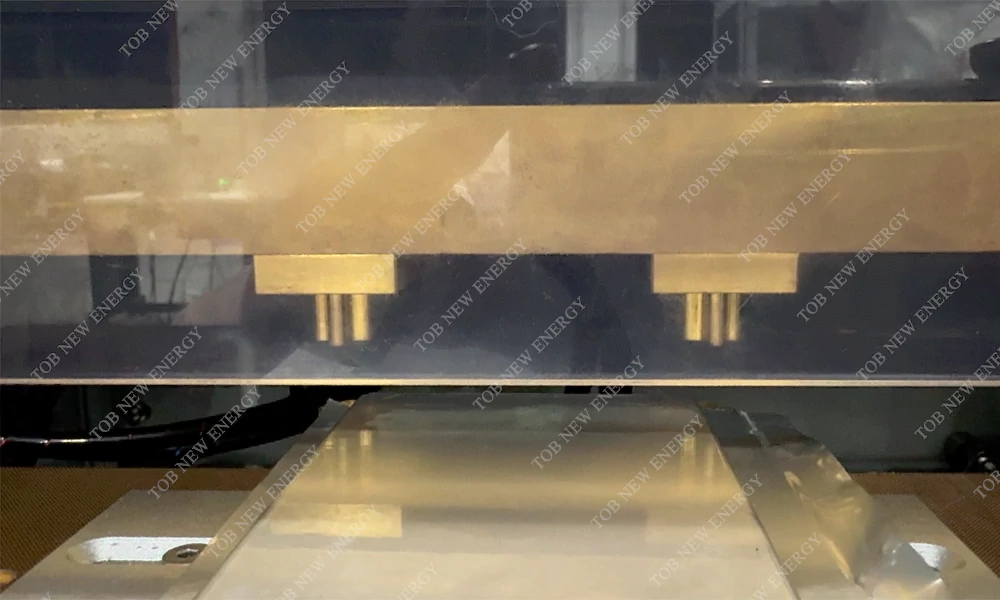

• La tête d'étanchéité est en cuivre, avec un bon effet de transfert de chaleur pour économiser la consommation d'électricité et améliorer l'efficacité du travail.
• La température des têtes de scellage supérieure et inférieure peut être ajustée et définie par les boutons du panneau du thermostat et les valeurs actuelles et définies de la température peuvent être affichées par son écran LCD, qui est intuitif et facile à utiliser.
• La machine dispose d'une fonction d'alarme d'anomalie de température, uniquement lorsque la température est appropriée, la machine agira pour garantir la qualité des exigences d'étanchéité du produit.
• L'avant de la table de travail est équipé d'une plaque de protection en acrylique, qui peut protéger efficacement la sécurité de l'opérateur et éviter les brûlures pendant le processus de travail, sans affecter la ligne de mire de l'opérateur.

Principaux composants de l'équipement et configurations associées

Pièces mécaniques :

• Mécanisme de chauffage supérieur
• Mécanisme de chauffage inférieur
• Mécanisme de pilier de guidage
• Système de circuit d'air

Configuration des pièces électriques et standards :

• Dispositif de contrôle électrique : Omron
• Vérin pneumatique : Airtac
• Thermostat : Omron
• Thermocouple : fil Téflon à 8 conducteurs de Taïwan
• Continuité de l'état solide : Yang Ming

Remarque:

Si les composants de la marque ci-dessus sont en rupture de stock, nous les remplacerons par des composants de même qualité sans en informer le client, ce qui n'influencera pas le délai de livraison. Merci de votre compréhension !
