1. Nom du produit

1.1 Nom

1.2 Modèle

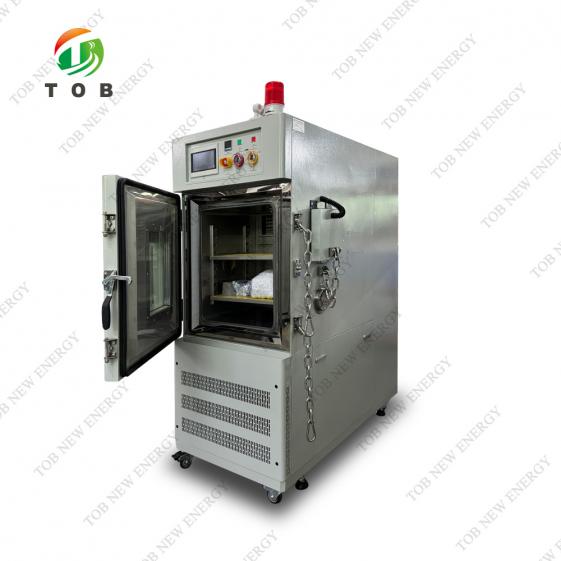

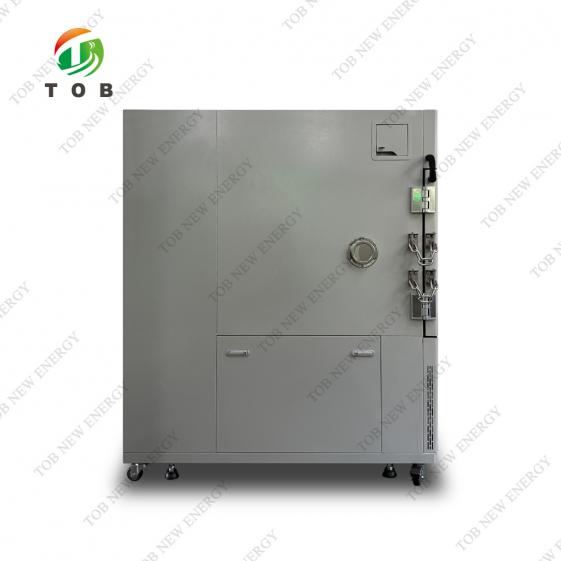

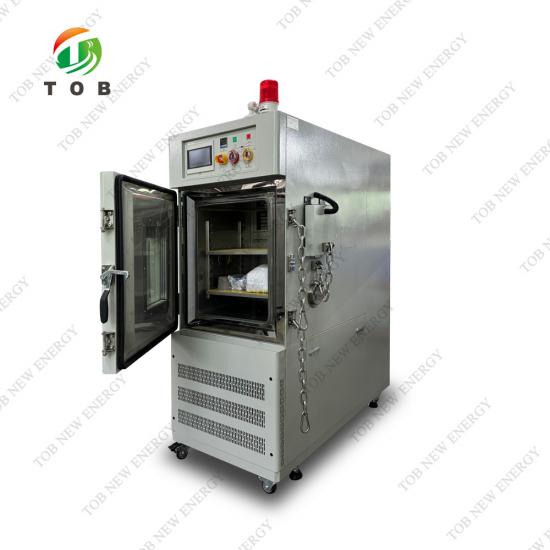

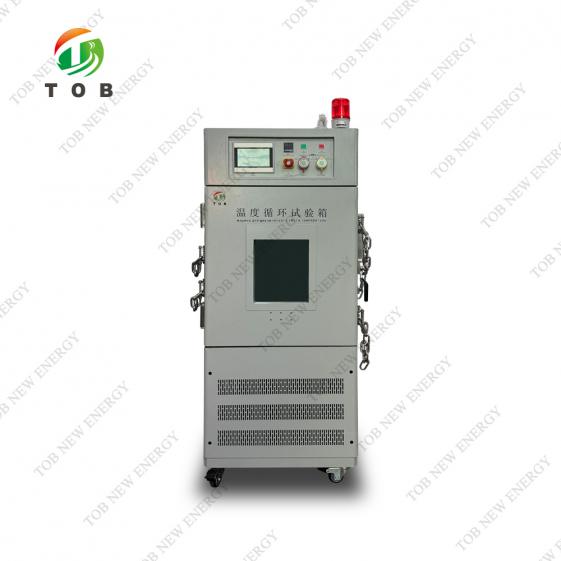

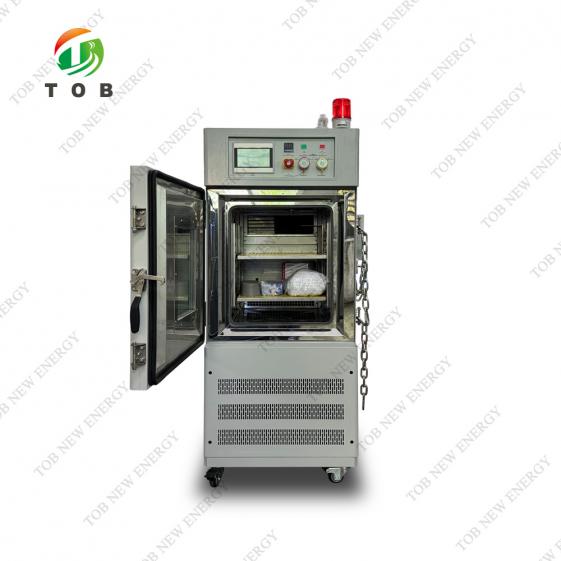

Chambre d'essai de cyclage de la température

TOB-KS5-150C

2. Application et limites

2.1 Demande

Principalement utilisé pour les produits monocellulaires et électroniques, les tests de composants à haute et basse température, les changements de température, etc. L'environnement simule le test de fiabilité.

3. Volumes et dimensions

3.1 Volume effectif

150L

3.2 Dimension intérieure

L500 mm*H600 mm*P500 mm

3.3 Dimensions globales

L750mm*H1780mm*D1500mm

Veuillez remarquer : les dimensions hors tout exactes doivent se référer au dessin de conception final !

4. Performances

4.1 État

Type de refroidissement par air sous température ambiante +5℃ ~ +35℃, humidité relative≤85 %. Aucune charge (sans échantillon dans la zone de test)

4.2 Température. Gamme

-40 ℃ ~ + 150 ℃

4.3 Température. Fluctuation

±0,5℃

4.4 Température. Déviation

≤±2℃

4,5 Température. Pente

≤ ± 2,0 ℃

4.6 Température. Temps de chauffage

De -40 ℃ à 85 ℃, moyenne non linéaire sur toute la plage, environ 5 ℃/min, sans charge

4.7 Température. Temps de refroidissement

De 85 ℃ à -40 ℃, moyenne non linéaire sur toute la plage, environ 5 ℃/min, sans charge

4,8 Température. Dépasser

≤ ± 2 ℃

4.9 Bruit

≤70dB (niveau A)

4.10 Poids

Environ 600 kg

4.11 Alimentation

380V, 50Hz, triphasé, 9KW

4.12 Conformité aux normes

IEC62133-2012-Chapitre 7.2.4 Cyclage de température

UL1642-Chapitre 18 Test de cyclage de température

UN38.3 Essai T.2 : Essai thermique

IEC60068-2-1:2007 Essais environnementaux - Partie 2 : Méthodes d'essai - Essais A : Froid

IEC60068-2-2:2007 Tests environnementaux pour les produits électriques et électroniques Méthodes de test - Tests B : Chaleur sèche

5. Structure et matériau

5.1 Chambre externe

Acier laminé à froid avec peinture.

5.2Chambre interne

Acier inoxydable SUS#304 de 1,0 mm.

Fond : acier inoxydable #304 de 2 mm d'épaisseur,

5.3 Matériau isolant

Matériau isolant en mousse de polyuréthane PU 100 mm

5.4 Porte de la chambre

Porte ouverte simple

5.5 Fenêtre d'observation

Fenêtre d'observation en verre sous vide (taille se référer au dessin de conception)

5.6 Trou de test

2 trous de test de ￠400 mm sur le côté de la chambre,

avec joint en silicone et couvercle en acier inoxydable.

5.7 Scellement

Adoptez une bande de caoutchouc de silicone importée d'origine, avec des performances d'étanchéité élevées.

5.8 Porte-échantillon

Porte-échantillon avec matériau isolant, 2 couches,

capacité inférieure à 30 kg/couche.

5.9Éclairage à l'intérieur de la chambre

1 jeu de lumière à économie d'énergie à l'intérieur de la fenêtre d'observation

5.10 Système d'alarme à lumière tricolore

1 jeu d'alarme lumineuse tricolore pour indiquer l'état de fonctionnement

5.11 Fonctions de sécurité

Évent d'évacuation des fumées 1 pièce.

2 morceaux de chaîne antidéflagrante sur le côté de la chambre.

1 jeu de portes de surpression antidéflagrantes.

6. Système d'alimentation en air

6.1 Alimentation en air

Forcer la circulation interne de l’alimentation en air du haut vers le bas.

6.2 Moteur cyclique

Moteur asynchrone basse pression de marque Taiwan

6.3 Souffleur

Souffleur centrifuge multipales, haute et basse température. lames en aluminium résistantes

6.4 Capteur

Capteur de température PT100 (ampoule humide-sèche)

7. Système de réfrigération

Méthode de refroidissement par air

Compresseur de type refroidissement par air

7.1 Compresseur

Allemagne GEA Boke ou compresseur de niveau similaire

7.2 Réfrigérant

R448a

7.3 Condenseur

Type à ailettes à convection forcée à haute efficacité de refroidissement par air

7.4Évaporateur

Évaporateur à ailettes multi-segments à haute efficacité

7.5Autres

Séparateur d'huile, etc.

8. Système de chauffage

8.1Tube chauffant

Tube chauffant électrique en alliage de nickel-chrome à fil nu

9. Contrôleur et circuit de contrôle - contrôleur

9.1Contrôleur

contrôleur

Le port RS-485 ou Lan ne peut en choisir qu'un.

 10.1 Fonction de protection

1. Avec spécimen anti-condensation et protection contre la surchauffe (également avec protecteur de température réglable indépendant)

2. 2. Aucun interrupteur de protection par fusible

3. Surchauffe du chauffage. Interrupteur de protection

4. Surcharge du compresseur, surchauffe

5. Protection haute basse pression du compresseur

6. Dispositif de protection contre les surintensités du système

11. Autres accessoires

11.1Configuration standard

Étagère d'échantillons d'isolation à 1,2 couches, capacité de chargement (moyenne) 30 kg/couche.

2.2 Bouchons pour trou de test de diamètre 50 mm.

3.Manuel d'exploitation et de maintenance et logiciel de surveillance

12. Conditions de fonctionnement

1. Température de l'environnement. : 5℃-35℃ ;

2. Humidité relative : ≤ 85 % HR ;

3. Pression atmosphérique : 80 kPa ~ 106 kPa.

4. Loin des fortes sources de vibrations

5. source d'alimentation :

5,1,380 V CA (± 10 %), 50 Hz, 3 phases, 4 fils + fil de terre, résistance de terre ≤ 4 Ω ;
