Machine de soudage automatique simple à une seule face pour blocs-batteries

Machine de soudage automatique simple à une seule face pour blocs-batteries

CARACTÉRISTIQUES

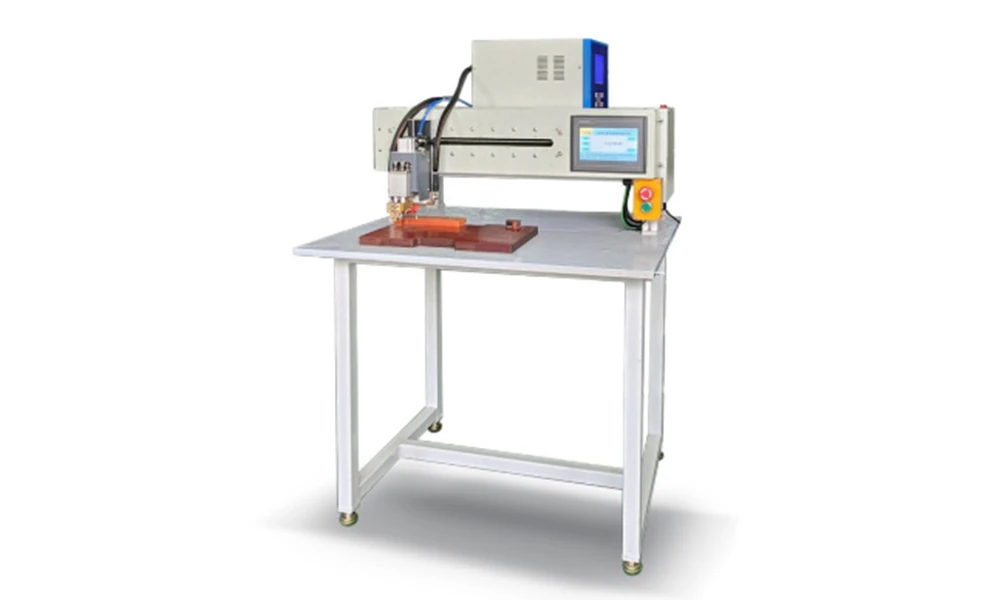

La machine de soudage par points entièrement automatique TOB-ASWM-3020 est un nouveau type d'équipement automatisé développé indépendamment par notre société en réponse au paysage de plus en plus concurrentiel du secteur de la production de batteries au lithium cylindriques, où il existe une demande continue de contrôle des coûts, d'amélioration de la qualité et d'amélioration de l'efficacité.

Cette machine est conçue pour le soudage de batteries avec des points de soudure symétriques (positif et négatif), qu'ils soient disposés régulièrement ou irrégulièrement. Elle incarne le style caractéristique de Chao Si Si : simplicité, ergonomie, lignes épurées et un espace de travail généreux. Sa structure principale est entièrement réalisée en tôle d'acier haute résistance.

La section de commande comprend un écran tactile LCD PLC avec un système d'exploitation intelligent de contrôle industriel intégré.

Les paramètres du programme prennent en charge tous les modes matriciels et standard, incluent la fonctionnalité d'importation de dessins CAO et peuvent stocker jusqu'à 99 groupes de programmes.

Les axes X et Y de l'appareil sont chacun contrôlés indépendamment par des servomoteurs pour le déplacement. Chaque point de soudure correspond à des coordonnées X et Y indépendantes, et le soudage horizontal à deux axes garantit une grande précision.

Il comprend des fonctions telles que le démarrage continu, le démarrage par point d'arrêt, la fausse soudure/alarme, la soudure manquée/alarme et le resoudage.

Le temps de soudage moyen par point pour le soudage par points à l'aiguille est de 0,35 seconde, ce qui augmente considérablement la vitesse de soudage. Comparé au soudage par points manuel, il offre les avantages suivants : simplicité d'utilisation, soudage stable et précis, rendement élevé, bonne régularité et économies.

Le dispositif dédié est usiné avec une grande précision, utilise des aimants pour adsorber les bandes de nickel, offre une bonne mobilité et assure une stabilité à long terme de la précision de soudage.

Il est principalement utilisé pour le soudage par points de batteries lithium modulaires, telles que celles destinées au stockage d'énergie, aux motos électriques et aux automobiles, et peut être intégré aux lignes de production de batteries lithium.

Introduction aux alimentations de soudage :

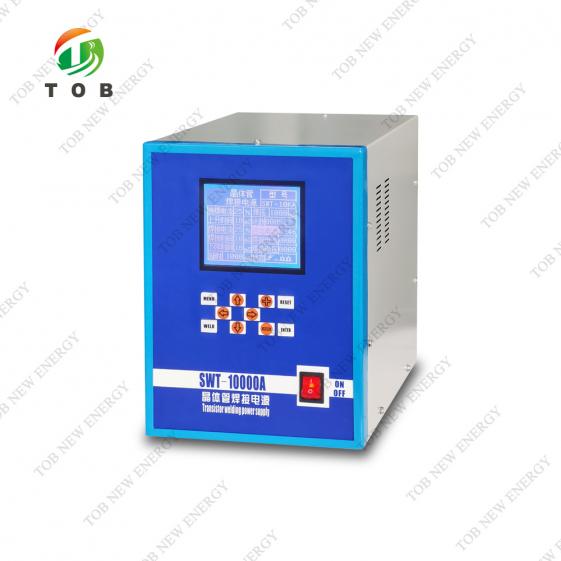

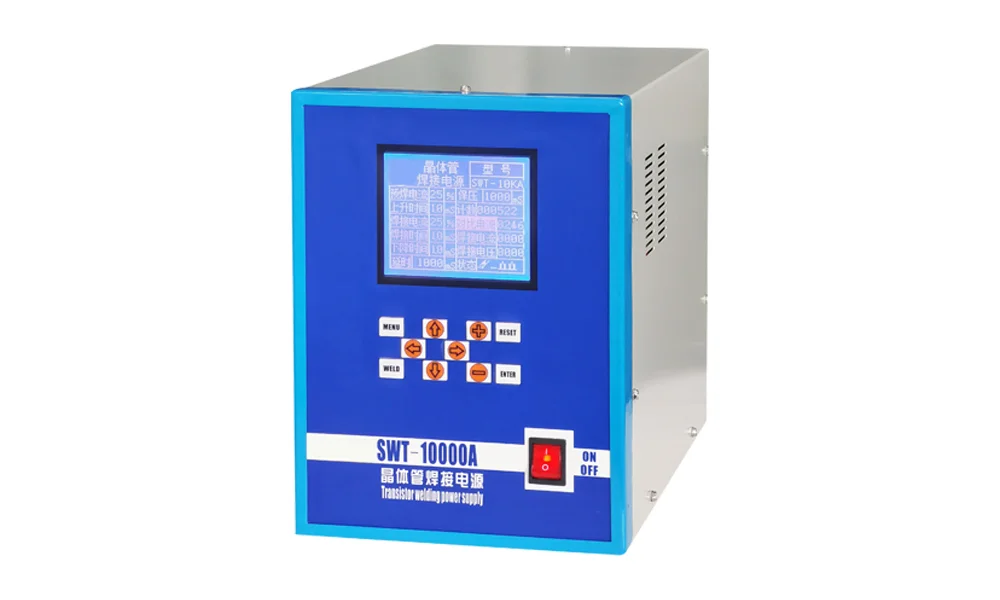

L'alimentation pour soudage par transistor est la source d'alimentation idéale pour le soudage par résistance. Son unité principale est pilotée par un microprocesseur haute vitesse, offrant une grande précision de contrôle, un temps de réponse rapide et de nombreux modes de fonctionnement. Ses principales caractéristiques sont une montée en courant rapide, un courant de sortie stable, un soudage précis à l'interface de contact entre les deux surfaces à souder, une oxydation minimale au niveau de la soudure et un autocontrôle du soudage. Elle est principalement utilisée pour le soudage de batteries lithium-ion, de batteries de puissance et de batteries de téléphones portables, ce qui en fait le choix indispensable pour garantir un soudage de haute qualité. L'ensemble de l'alimentation est contrôlé par une alimentation à découpage, offrant une grande adaptabilité de puissance.

Paramètres techniques de l'alimentation électrique :

PRÉSENTATION DU PRODUIT

Découvrez d'autres machines de soudage par points pour batteries.
