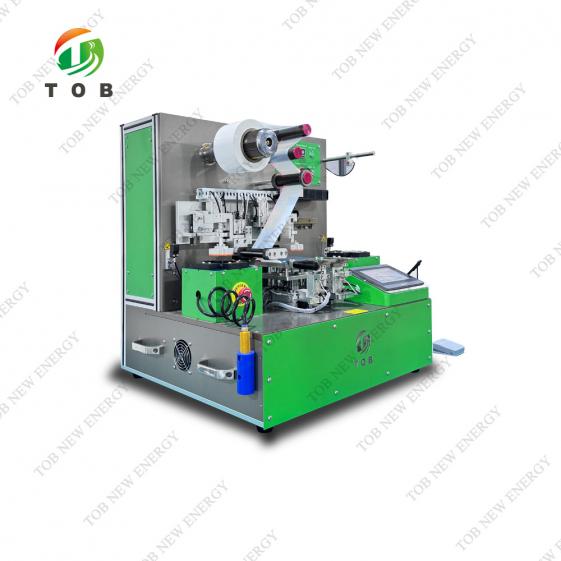

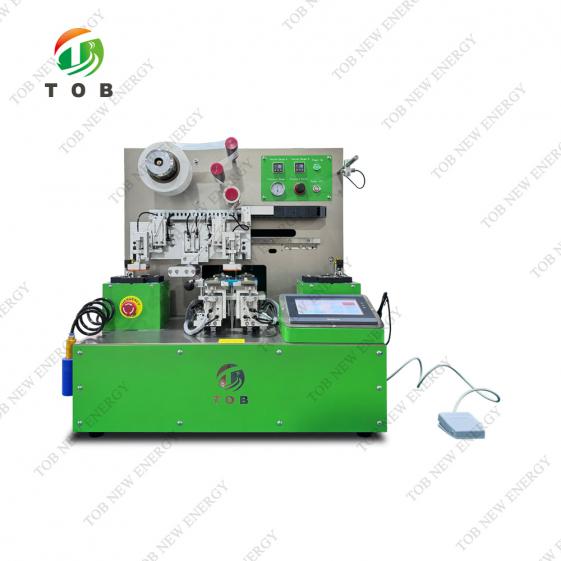

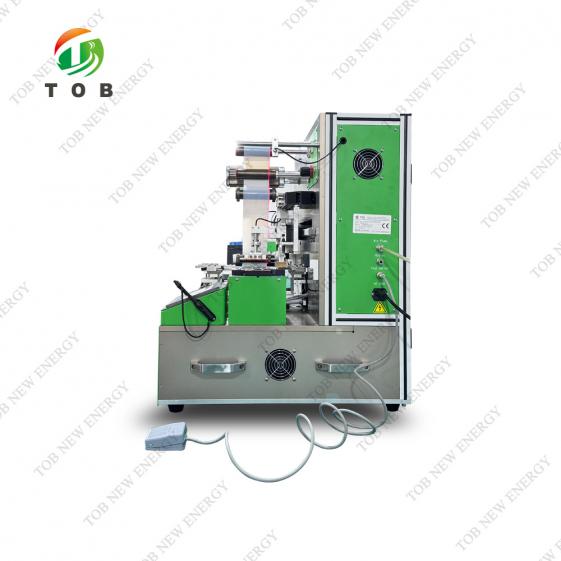

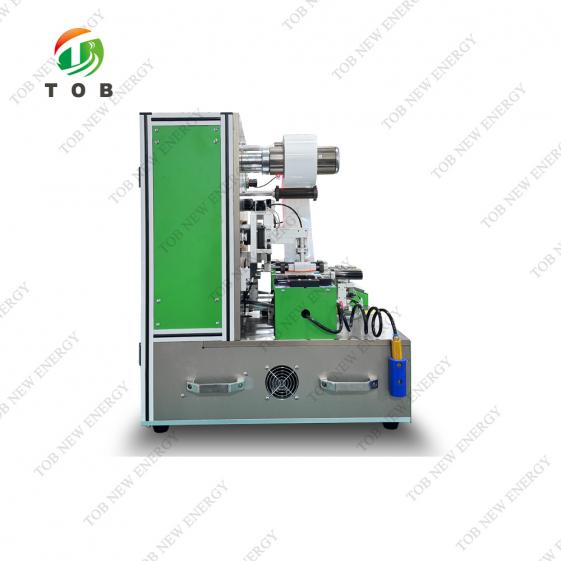

Battery Stacking Machine Battery Stacking Machine Battery Stacking Machine Battery Stacking Machine Battery Stacking Machine

Machine d'empilage d'électrodes de batterie semi-automatique

La machine d'empilage de batteries TOB-BDP100-S est principalement utilisée pour l'assemblage d'empilements en forme de Z d'électrodes positives et négatives et de séparateurs dans les cellules de batterie au lithium.

  • Marque:

    TOB NEW ENERGY

  • article no.:

    TOB-BDP100-S

  • ordre (moq):

    1set

  • Paiement:

    L/C, T/T

  • origine du produit:

    China

  • port d'expédition:

    XIAMEN
enquête maintenant
Détails du produit

Machine d'empilage d'électrodes de batterie semi-automatique


CARACTÉRISTIQUES

La machine d'empilage de batteries TOB-BDP100-S est principalement utilisée pour l'assemblage d'empilements en forme de Z d'électrodes positives et négatives et de séparateurs dans les cellules de batterie au lithium. Le chargement manuel, la correction ultérieure de la position de l'électrode et le processus d'empilement automatique sont terminés, ce qui permet d'obtenir une efficacité et une précision d'empilage élevées. Différentes tailles peuvent être obtenues en ajustant le support, ce qui est très approprié pour le développement et la production d'échantillons de batteries lithium-ion empilées. La conception de la structure de bureau de cet appareil peut être placée dans une boîte à gants pour utilisation ; L'équipement adopte une conception de structure en porte-à-faux unique, avec un contrôle automatique de la tension constante du film d'isolation de la bobine.


Caractéristiques principales:


  • Contrôle automatique de tension constante pour le séparateur de bobines, stratification automatique en forme de Z.
  • Le nombre de stratifications peut être automatiquement contrôlé selon les paramètres prédéfinis.
  • Grâce à une conception compatible, les changements de taille de la batterie peuvent être obtenus en ajustant le dispositif de positionnement, avec une large plage de réglage pour garantir la précision de l'empilement.
  • Contrôle PLC, fonctionnement HMI, facile à utiliser et à entretenir.
  • Chargement manuel des polariseurs, positionnement automatique, ventouse à bras mécanique, aspiration automatique, empilement automatique.
  • Le mouvement gauche et droit est contrôlé par un moteur à impulsions, précis et pratique pour un réglage fin.
  • Peut être utilisé dans une boîte à gants.



paramètres techniques

Modèle TOB-BDP100-S
Méthode d'empilement Empilage en Z, le séparateur est roulé
Mode de fonctionnement Le bras mécanique prend et empile automatiquement le matériau et tire automatiquement le diaphragme avec un contrôle constant de la tension.
Degré d'aspiration du vide supérieur à -65Kpa
Précision d'empilage Uniformité ≤ ± 0,3 mm (taille de position relative entre les électrodes, 25 couches d'empilement)
Largeur d'électrode 40-90mm
Longueur de l'électrode 40-100 mm (dans le sens de la languette, hors taille de la languette)
Longueur de l'onglet Max.15mm
Épaisseur d'empilage Max.15mm, le nombre de couches empilées Max.100 peut être défini
Diamètre du rouleau séparateur Maximum 200 mm
Noyau séparateur Noyau de 3 pouces, serré avec un arbre d'expansion ;
Vitesse d'empilage 4-6S/pièce pour les électrodes empilées, 6-8S/pièce pour le lithium métallique empilé (à l'exclusion du temps de préparation de l'empilement pour chaque cellule)
Source de courant AC220V monophasé ± 10% (personnalisable 110VAC), fréquence 50Hz/60Hz, puissance 0,4KW
Source de gaz 0,5 ~ 0,8MPa
Taille de l'équipement L800 * L600 * H720mm
Poids 120Kg


AFFICHAGE DU PRODUIT

Machine d'empilage de batterie
