Rouleau d'entretoise d'isolation en PET pour capuchon de cellule cylindrique

PMatériau en rouleau d'entretoise d'isolation PET pour l'isolation du capuchon de cellule cylindrique

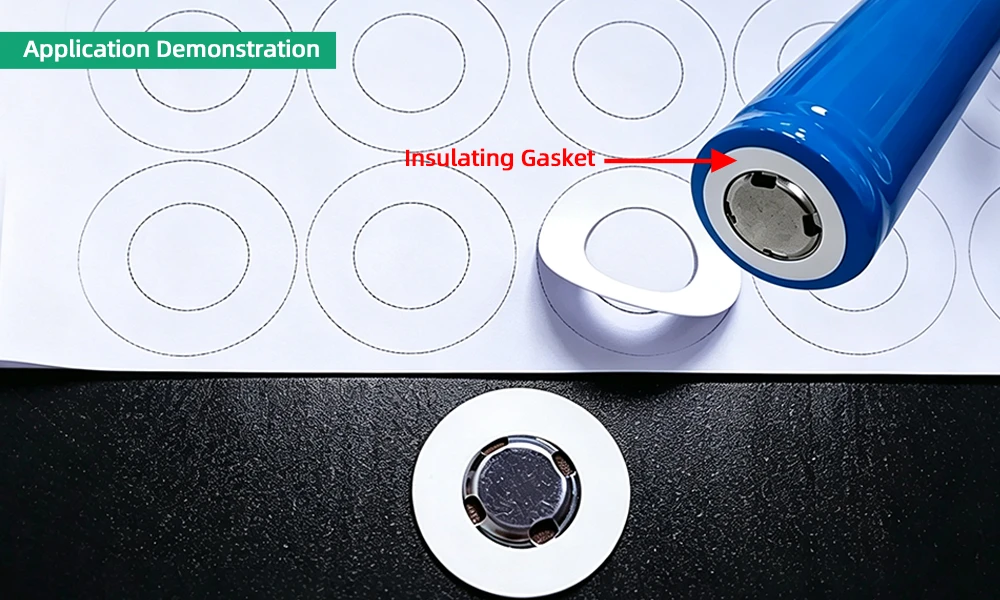

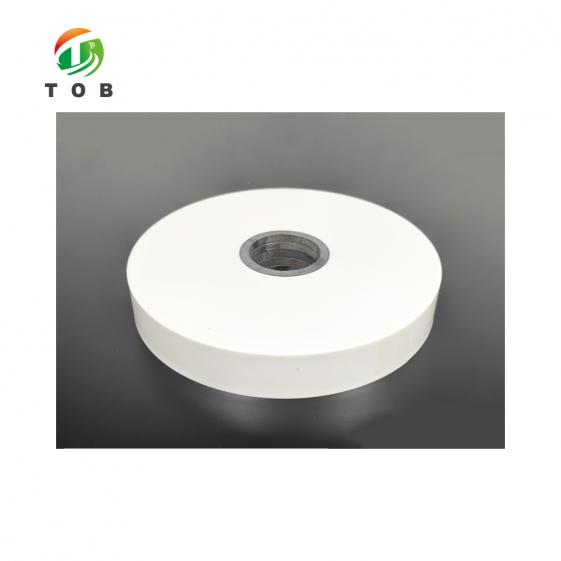

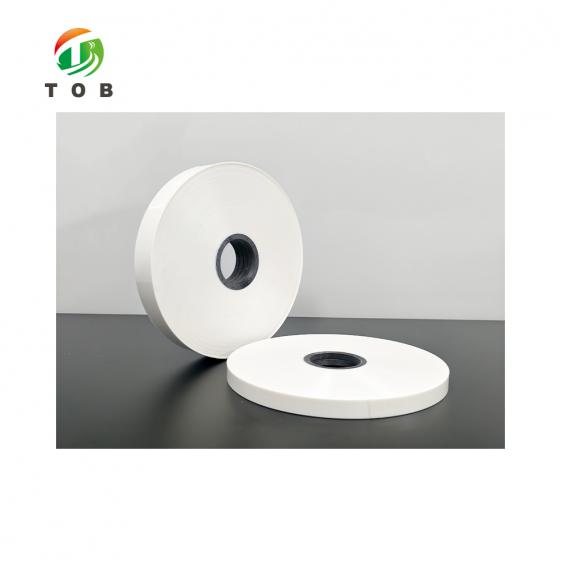

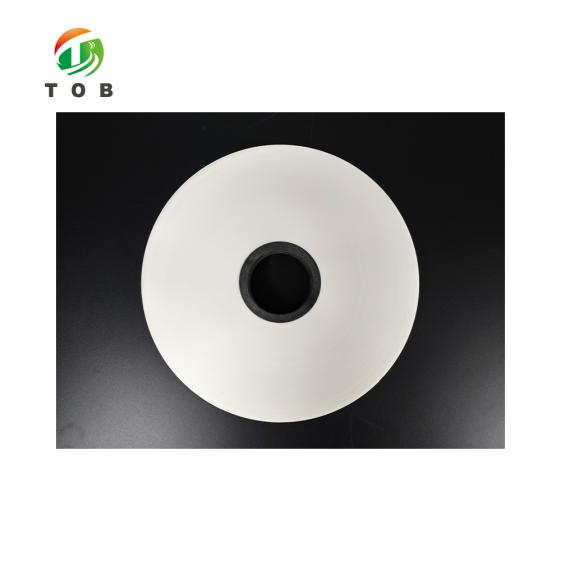

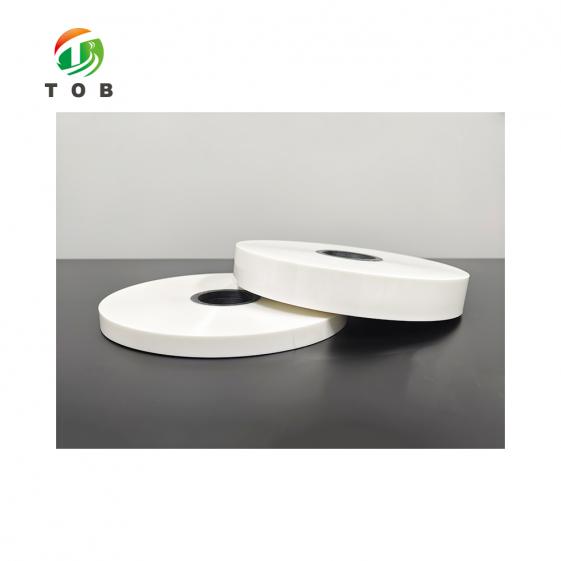

Le TOB-Cy-Spacer est un matériau en rouleau en PET (polyéthylène téréphtalate) produit pour la fabrication d'entretoises d'isolation de capuchon utilisées sur les cellules lithium-ion cylindriques finies. Il est fourni sous forme de rouleau de feuille PET de 0,25 ± 0,02 mm, et non sous forme d'entretoises prédécoupées prêtes à l'emploi. Pour utiliser le matériau, le fabricant de cellules ou l'assembleur de packs commence par refendre le rouleau à la largeur requise, puis le découpe ou le poinçonne en entretoises annulaires avec les diamètres intérieur et extérieur spécifiés pour le modèle de cellule cible. Ces entretoises annulaires sont ensuite placées sur le capuchon positif d'une cellule cylindrique finie avant l'étape d'emballage par thermorétraction PVC.

Lors de l'étape finale d'emballage de la production de cellules cylindriques, l'entretoise annulaire est appliquée sur le capuchon d'une cellule terminée, formée et classée, puis la cellule est recouverte d'une gaine thermorétractable en PVC qui se chevauche et maintient l'anneau en place. Cela complète l'isolation externe du haut de la cellule. Le rouleau TOB-Cy-Spacer est donc une matière première en amont pour l'opération de finition des cellules, positionnée avant les processus de refendage, de découpe et d'application de l'anneau.

L'anneau d'isolation de capuchon produit à partir de ce rouleau remplit plusieurs fonctions au niveau de la cellule finie et du pack :

1. Isolation électrique de la borne supérieure : Sur une cellule cylindrique, le corps du boîtier en acier ou en aluminium est généralement la borne négative et le capuchon est la borne positive. L'entretoise annulaire sur le capuchon, maintenue en place par le film PVC, isole la zone de transition entre le capuchon et le boîtier des objets conducteurs — tels que les bandes de nickel, les barres omnibus, les supports de cellules ou les composants BMS dans un pack batterie — empêchant tout contact accidentel et court-circuit pendant l'assemblage du pack et en service.
2. Protection contre les courts-circuits lors du soudage des languettes du pack : Pendant l'assemblage du pack batterie, des bandes de nickel sont soudées par points aux bornes des cellules. Une soudure placée près du bord du capuchon, ou une tête de soudage mal alignée, peut créer un pont entre le capuchon (positif) et le corps du boîtier (négatif). L'anneau d'isolation de capuchon fournit une barrière protectrice qui réduit ce risque — une conception anti-court-circuit largement utilisée dans les packs de cellules cylindriques.
3. Protection du film thermorétractable en PVC : Le bord du capuchon et son gradin serti présentent des coins relativement durs. Sans entretoise, ces bords peuvent couper ou percer le film thermorétractable en PVC pendant le rétrécissement, la manipulation ou le transport. L'anneau en PET recouvre cette zone de gradin et fournit un siège lisse pour le film thermorétractable, empêchant les déchirures et préservant la couche d'isolation externe.
4. Apparence soignée et complète de la cellule finie : Le film thermorétractable en PVC se termine proprement contre ou autour de l'anneau au sommet de la cellule, produisant une finition régulière et professionnelle.

Idéal pour :

• Les fabricants de cellules lithium-ion cylindriques qui produisent des anneaux d'isolation de capuchon en interne en refendant et en découpant le matériau en rouleau, puis appliquent les anneaux lors de l'emballage par thermorétraction PVC des cellules finies.
• Les assembleurs de packs batterie qui reçoivent des cellules cylindriques nues, découpent des anneaux d'isolation de capuchon à partir du matériau en rouleau et les appliquent avant l'emballage par thermorétraction.
• Les opérations de conditionnement et de finition de cellules sous contrat qui traitent des cellules cylindriques et nécessitent une source économique sous forme de rouleau pour les entretoises d'isolation de capuchon.
• Les fabricants produisant des cellules cylindriques finies aux formats 18650, 21700, 26650, 32140 et similaires où un anneau d'isolation de capuchon fait partie de l'emballage externe standard.

Besoin de confirmer la largeur de refendage optimale pour votre processus de découpe, ou de conseils sur la géométrie de l'anneau pour votre modèle de cellule ? Contactez nos ingénieurs en matériaux de batterie avec votre dessin de capuchon de cellule et les dimensions de l'entretoise.

Où l'anneau d'isolation de capuchon s'intègre dans le processus d'emballage de la cellule finie

Le rouleau TOB-Cy-Spacer est utilisé dans l'étape de finition et d'emballage des cellules de la production de batteries cylindriques. Le matériau lui-même se situe en amont de l'application réelle de l'anneau : le rouleau doit d'abord être converti en entretoises annulaires avant de pouvoir être placé sur la cellule. La séquence complète du processus est :

Étape 1 — Refendage du rouleau : Le rouleau TOB-Cy-Spacer est refendu à la largeur requise par l'outillage de découpe. Comme la largeur du rouleau est personnalisable, elle peut être adaptée au diamètre extérieur de l'anneau cible et à la disposition de la matrice de poinçonnage, minimisant ainsi le gaspillage de matériau.

Étape 2 — Découpe des entretoises annulaires : La feuille refendue est poinçonnée ou découpée en anneaux annulaires avec les diamètres intérieur et extérieur spécifiés pour le capuchon de cellule cible. Le diamètre intérieur est réglé de manière à ce que l'anneau dégage ou se loge autour de l'élément central du capuchon selon les besoins de la conception de la cellule ; le diamètre extérieur est réglé de manière à ce que l'anneau recouvre la zone de transition entre le capuchon et le boîtier et se loge proprement sous le film PVC. Des matrices de précision sont recommandées pour produire des anneaux concentriques sans bavures.

Étape 3 — Application de l'anneau : L'anneau découpé est placé de manière concentrique sur le capuchon positif d'une cellule finie. L'anneau repose à plat sur le capuchon et sa position est maintenue pendant l'étape d'emballage suivante.

Étape 4 — Emballage par thermorétraction PVC : Un tube thermorétractable en PVC est glissé sur le corps de la cellule et chauffé de manière à ce qu'il se rétracte étroitement autour du boîtier. Le film se chevauche et maintient l'anneau en place au sommet de la cellule, complétant l'isolation externe de la zone de transition entre le capuchon et le boîtier.

Étape 5 — Assemblage du pack : Les cellules finies et enveloppées de PVC sont ensuite assemblées en packs, où l'anneau d'isolation de capuchon fournit la barrière de protection contre les courts-circuits décrite ci-dessus.

Comme le TOB-Cy-Spacer est une matière première plutôt qu'une entretoise finie, les propriétés du matériau qui importent le plus sont celles qui soutiennent à la fois le processus de conversion en aval et la fonction finale en service :

• Surface de feuille propre et sans défaut garantit que les anneaux découpés sont exempts de taches, de rayures, de bavures et de particules incrustées qui apparaîtraient comme des défauts sous le film PVC transparent ou contamineraient la surface de la cellule finie.
• Contrôle précis de l'épaisseur (0,25 ± 0,02 mm) fournit la rigidité nécessaire pour que les anneaux découpés reposent à plat et restent en place sur le capuchon pendant la manipulation et la thermorétraction, tout en restant suffisamment fins pour ne pas interférer avec l'ajustement de la cellule dans les supports de batterie.
• Isolation électrique (résistivité volumique ≥ 1,0 × 10¹³ Ω·m) garantit que l'anneau fini isole de manière fiable la zone du capuchon des structures conductrices du pack.
• Stabilité thermique (aucune déformation, fusion ou ramollissement à 150 °C) garantit que l'anneau ne se déforme pas et ne rétrécit pas en s'éloignant de sa position lorsque le film thermorétractable en PVC est chauffé pendant l'emballage.
• Retrait contrôlé (≤ 3 % longitudinal, ≤ 2 % transversal après 30 min à 150 °C)maintient l'anneau concentrique sur le bouchon tout au long du processus de thermorétraction.
• Résistance à la corrosion par électrolyte (aucun changement de couleur ni gonflement après 24 h d'immersion)confirme la stabilité du matériau même si l'anneau entre en contact avec des traces d'électrolyte lors de la manipulation.

Spécifications techniques

Informations sur le matériau et l'application

Caractéristiques techniques clés du rouleau TOB-Cy-Spacer

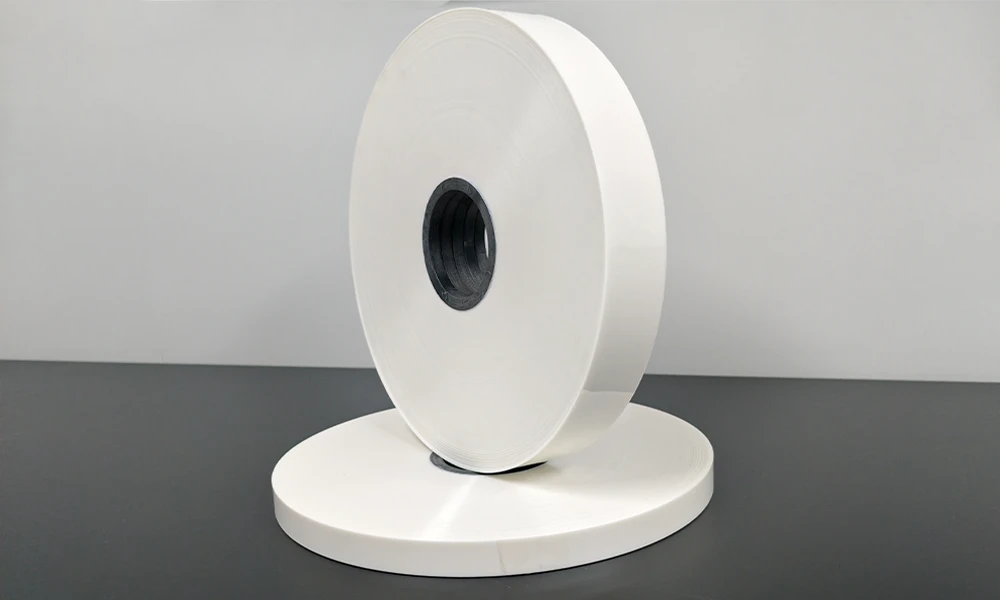

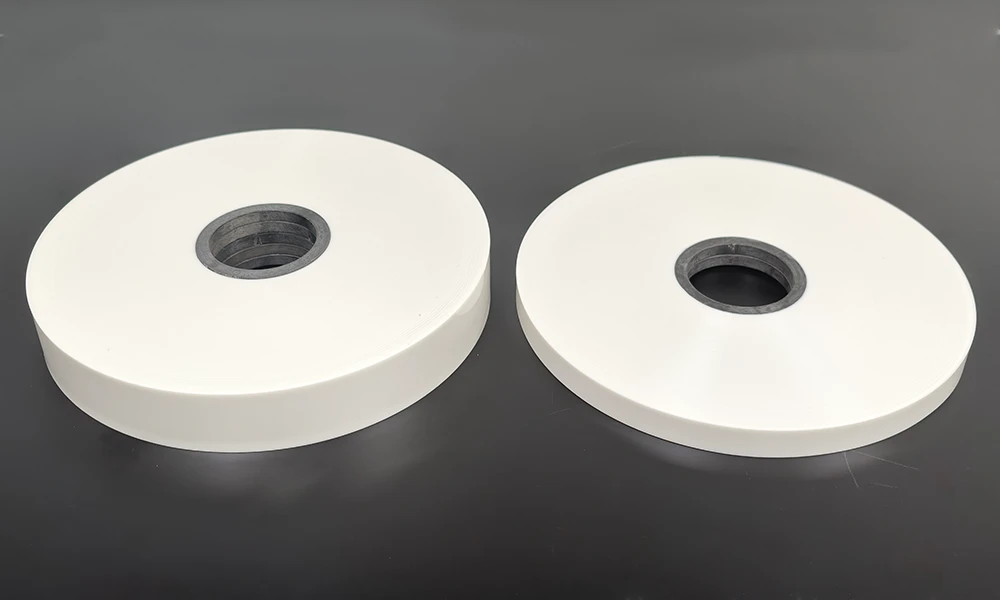

• PET de qualité batterie sous forme de rouleau- Le TOB-Cy-Spacer est fourni sous forme de rouleau de feuille PET continue sur un mandrin de 76 ± 0,5 mm de diamètre intérieur, ce qui le rend compatible avec les équipements standard de manipulation, de refendage et de découpe à l'emporte-pièce. Cette forme de rouleau permet au fabricant de convertir le matériau en entretoises annulaires de toute géométrie requise, correspondant aux dimensions du capuchon de chaque modèle de cellule.
• Largeur personnalisable pour une découpe efficace- La largeur du rouleau est personnalisable, permettant au fabricant d'adapter la largeur de la feuille à la disposition de la découpe et de minimiser les chutes lors du poinçonnage des anneaux. La largeur est vérifiée en mesurant une longueur aléatoire de 1 m, et l'épaisseur de 0,25 ± 0,02 mm est contrôlée selon la même tolérance.
• Isolation électrique fiable (résistivité volumique ≥ 1,0 × 10¹³ Ω·m)- La résistivité volumique élevée confirme que les anneaux découpés produits à partir de ce rouleau sont de véritables isolants électriques. Appliqués sur le capuchon de la cellule et maintenus en place par le film PVC, ils isolent la zone de transition entre le capuchon et le boîtier des composants conducteurs du pack, évitant ainsi les courts-circuits externes.
• Résistance thermique jusqu'à 150 °C — Résiste à l'étape de thermorétraction- Le matériau ne présente aucune déformation, fusion ou ramollissement après 30 minutes à 150 °C. C'est la propriété décisive pour l'application finale : le film thermorétractable en PVC est chauffé pour se rétracter autour de la cellule, et l'anneau doit résister à cette même chaleur sans se déformer ni se décoller du capuchon.
• Retrait thermique contrôlé (≤ 3 % longitudinal, ≤ 2 % transversal)- Après 30 minutes à 150 °C, le matériau ne se rétracte pas de plus de 3 % longitudinalement et de 2 % transversalement. Cette stabilité dimensionnelle maintient l'anneau découpé concentrique sur le capuchon pendant le processus de thermorétraction, de sorte que la couverture isolante n'est pas compromise par la contraction thermique.
• Résistance à la corrosion par l'électrolyte (immersion 24 h)- Le matériau ne présente aucun changement de couleur ni gonflement après 24 heures d'immersion dans l'électrolyte. Bien que l'anneau soit appliqué à l'extérieur sur la cellule finie, cette résistance confirme que le matériau ne se dégradera pas et ne se décolorera pas s'il entre en contact avec des traces d'électrolyte lors de la manipulation ou dans des environnements contenant des vapeurs d'électrolyte.

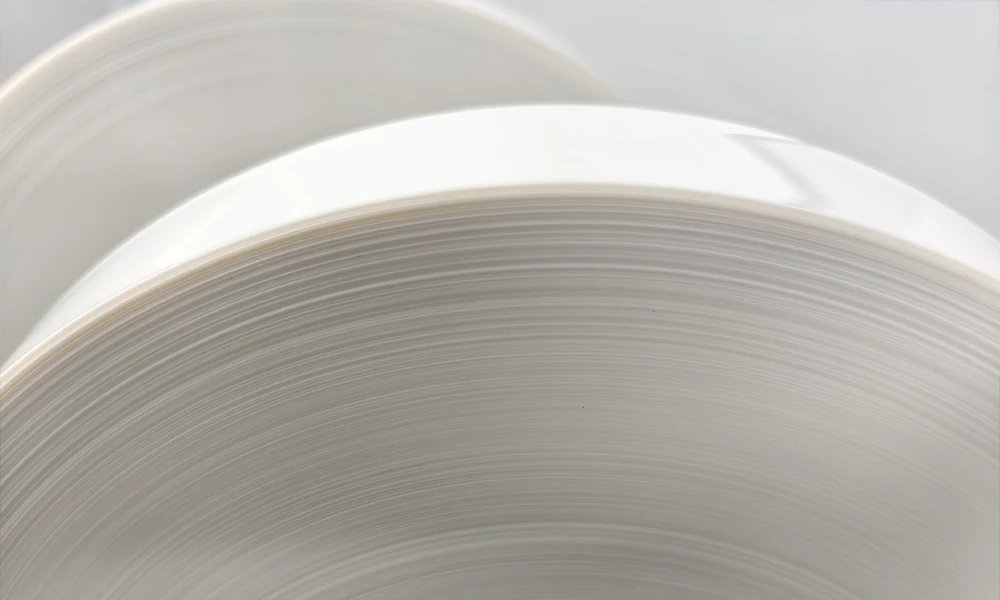

• Surface propre et sans défaut- Le rouleau est spécifié comme étant blanc, sans taches, non étiré, non endommagé, lisse, sans poussière et exempt de rayures et de bavures évidentes. Une surface de feuille propre est essentielle car les anneaux découpés héritent de la qualité de la feuille : tout défaut de surface dans le rouleau apparaîtrait sur l'anneau fini sous le film PVC transparent et pourrait introduire des particules sur la surface de la cellule finie.

Emballage, manipulation, stockage et durée de conservation

Les exigences suivantes s'appliquent à l'emballage, au transport et au stockage du matériau en rouleau PET TOB-Cy-Spacer, tel que spécifié par le fabricant.

Emballage et étiquetage

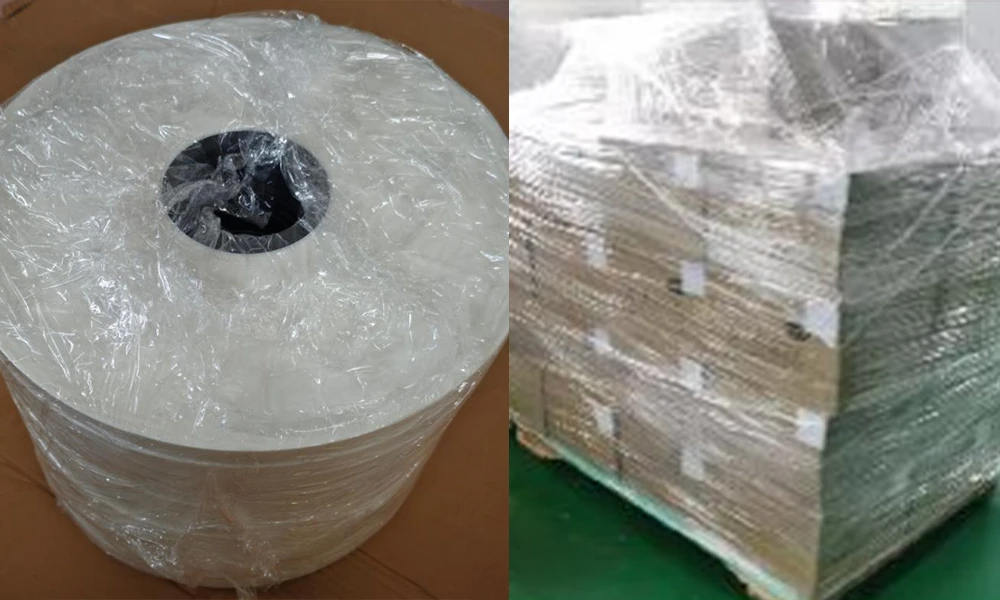

• La méthode d'emballage est convenue mutuellement entre les parties ; la méthode d'emballage générale est : emballage en boîte intérieure + emballage sur palette (pas plus de 45 boîtes par palette).
• Le produit est emballé par film étirable + carton + palette. L'emballage du produit est scellé et un rapport d'inspection est joint à l'emballage.
• Contenu de l'étiquette d'emballage extérieur : nom du matériau, spécification, code du matériau, quantité, date de production, nom du fabricant, marquage RoHS, etc.
• Sur une même palette, la date de production et le lot doivent être cohérents ; seule une palette peut contenir un lot mixte à l'extrémité.

Manutention

• Le matériau doit être manipulé avec précaution pendant le transport, en évitant les chocs importants et les vibrations, ainsi que le placement inversé et l'empilage lourd.

Stockage et protection

• L'environnement de stockage doit être propre et sec, avec des mesures de protection contre l'humidité.
• Pendant le transport et le stockage, évitez la lumière directe du soleil, le feu et la pluie.

Durée de conservation

• Température : −15 à 45 °C, humidité relative ≤ 95 %.
• Non ouvert : la durée de conservation est de 1 an à partir de la date de production.

Pratique de conversion en aval recommandée

Les conseils suivants décrivent comment le rouleau TOB-Cy-Spacer est généralement converti en bagues d'isolation de capuchon et appliqué dans la finition des cellules cylindriques :

• Refendage :Refendez le rouleau à la largeur requise par votre outillage de découpe. Le diamètre intérieur du mandrin de 76 ± 0,5 mm s'adapte aux arbres de maintien de rouleaux standard sur les équipements de refendage et de poinçonnage. Gardez la feuille propre et exempte de poussière pendant le refendage pour préserver la qualité de la surface.
• Découpe de bagues :Poinçonnez la feuille en bagues annulaires avec les diamètres intérieur et extérieur spécifiés pour votre capuchon de cellule. Le diamètre intérieur est réglé de manière à ce que la bague dégage ou s'ajuste autour de la caractéristique centrale du capuchon, selon les besoins de la conception de la cellule ; le diamètre extérieur est réglé de manière à ce que la bague recouvre la zone de transition entre le capuchon et le boîtier et s'ajuste proprement sous le film PVC. Utilisez des matrices de précision pour produire des bagues concentriques sans bavures.
• Application de la bague :Placez la bague découpée concentriquement sur le capuchon de la cellule finie. Assurez-vous que la bague est bien à plat et exempte de poussière ou de débris avant l'étape de thermorétraction.
• Emballage thermorétractable en PVC :Glissez le tube en PVC sur la cellule et appliquez de la chaleur. Le film se rétracte autour du boîtier et recouvre la bague, la maintenant en place au sommet de la cellule. Comme le matériau PET résiste à 150 °C sans déformation et avec un retrait limité, la bague conserve sa position et sa géométrie pendant cette étape.
• Propreté :Effectuez le refendage, la découpe et l'application de la bague dans un environnement propre et sec pour garder la surface de la cellule finie exempte de particules et maintenir une apparence professionnelle.

FAQ technique

Q1 : Le TOB-Cy-Spacer est-il une entretoise d'isolation prête à l'emploi ou une matière première ?

Le TOB-Cy-Spacer est un matériau en rouleau PET (stock en rouleau), et non une entretoise prête à l'emploi. Pour l'utiliser, le fabricant de cellules ou l'assembleur de packs doit d'abord refendre le rouleau à la largeur souhaitée, puis le découper ou le poinçonner en entretoises annulaires avec les diamètres intérieur et extérieur requis pour le capuchon de la cellule cible. Ce n'est qu'après cette conversion que la bague est appliquée sur la cellule.

Q2 : Quel est le rôle de la bague en PET sur un capuchon de cellule cylindrique fini ?

La bague produite à partir de ce rouleau est une entretoise d'isolation externe appliquée sur le capuchon positif d'une cellule cylindrique finie avant l'emballage thermorétractable en PVC. Elle isole la zone de transition entre le capuchon et le boîtier au sommet de la cellule, empêchant les courts-circuits externes lorsque la cellule est installée dans un pack ou entre en contact avec des composants conducteurs. Le film thermorétractable en PVC maintient la bague en place et complète l'isolation supérieure.

Q3 : Cette bague est-elle utilisée à l'intérieur ou à l'extérieur de la cellule ?

La bague est utilisée à l'extérieur de la cellule finie. Elle est appliquée sur le capuchon d'une cellule terminée, formée et classée lors de l'étape finale d'emballage, avant l'emballage thermorétractable en PVC. Il ne s'agit pas d'un composant interne de la construction de la cellule, et elle ne doit pas être confondue avec les pièces isolantes internes.

Q4 : Pourquoi la résistance thermique de 150 °C est-elle importante pour cette application ?

Le film thermorétractable en PVC est chauffé pendant l'emballage pour se rétracter étroitement autour de la cellule. La bague en PET est présente sur le capuchon pendant cette étape de chauffage, elle doit donc résister à la température de thermorétraction sans se déformer, fondre ou ramollir. La résistance à 150 °C — avec un retrait limité à ≤ 3 % longitudinalement et ≤ 2 % transversalement — garantit que la bague conserve sa position et sa géométrie tout au long du processus de thermorétraction.

Q5 : Pour quels formats de cellules ce matériau est-il adapté, et comment déterminer les dimensions de la bague ?

Le matériau est adapté aux cellules lithium-ion cylindriques qui nécessitent une bague d'isolation de capuchon dans leur emballage de cellule finie, y compris les formats 18650, 21700, 26650, 32140 et similaires. La largeur du rouleau est personnalisable, et le diamètre intérieur/extérieur de la bague est déterminé par l'outillage de découpe en fonction du dessin spécifique du capuchon de la cellule. TOB peut vous conseiller sur la configuration de rouleau et la largeur de refendage appropriées pour votre modèle de cellule.

Q6 : Comment le rouleau de PET doit-il être stocké pour maintenir sa durée de conservation ?

Stockez le rouleau dans un environnement propre et sec entre −15 et 45 °C avec une humidité relative ≤ 95 %, à l'abri de la lumière directe du soleil, du feu et de la pluie. Manipulez le rouleau avec précaution, en évitant les chocs, les vibrations, le placement inversé et l'empilage lourd. Dans ces conditions et avec l'emballage non ouvert, la durée de conservation est de 1 an à partir de la date de production.

Q7 : Le matériau contient-il des substances restreintes ?

L'emballage extérieur porte un marquage RoHS, indiquant que le matériau est conforme à la directive sur la limitation des substances dangereuses. Le matériau est du PET (polyéthylène téréphtalate), un polyester non toxique largement utilisé dans les applications d'isolation externe de batteries.

Vous êtes prêt à vous approvisionner en rouleau d'entretoise d'isolation en PET de qualité batterie pour la découpe de bagues d'isolation de capuchon pour votre ligne de finition de cellules cylindriques ? Demandez un devis pour le TOB-Cy-Spacer avec votre largeur de refendage et votre quantité de rouleaux requises, ou contactez nos ingénieurs en matériaux de batterie pour obtenir des conseils sur l'adaptation du rouleau à la géométrie de votre bague et à votre processus de découpe.
