Kit de boîtier de cellule cylindrique 14500

Kit de boîtier pour cellule cylindrique 14500 - TOB-14500-C-1

Présentation du produit et applications idéales

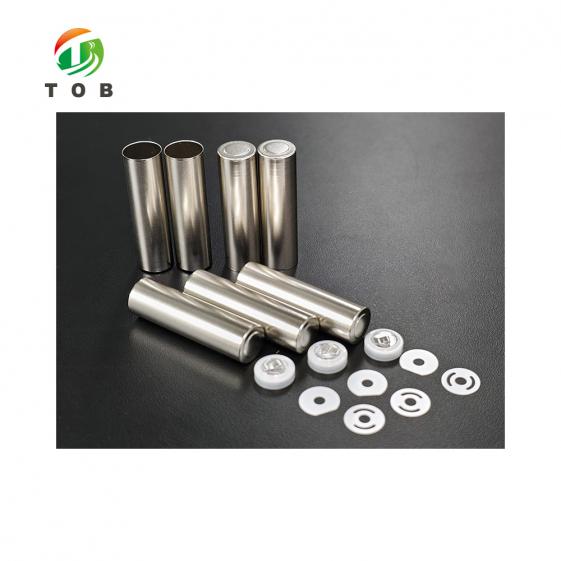

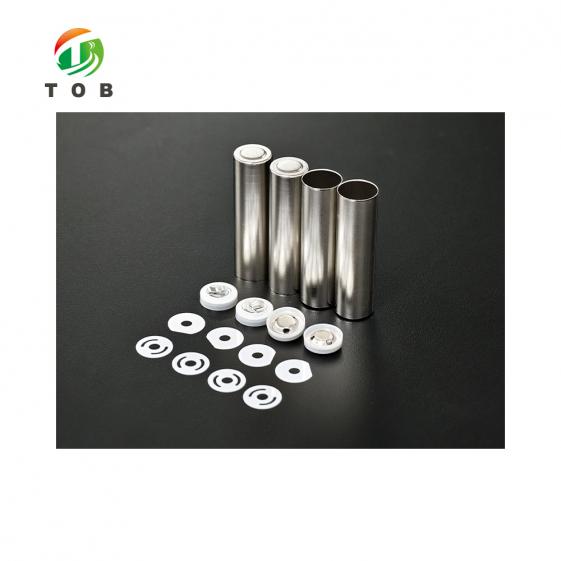

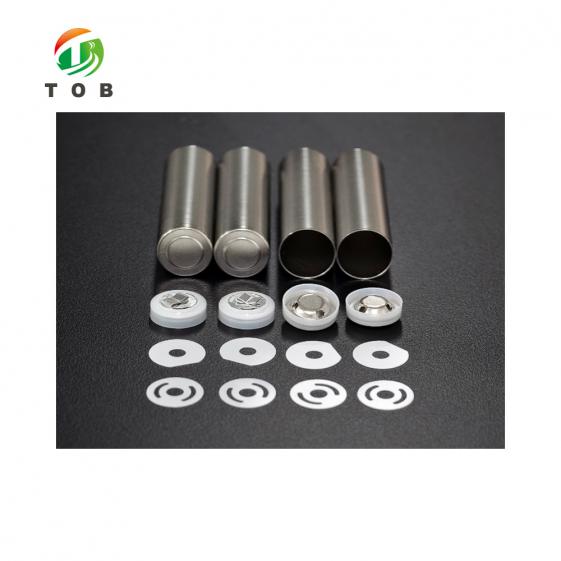

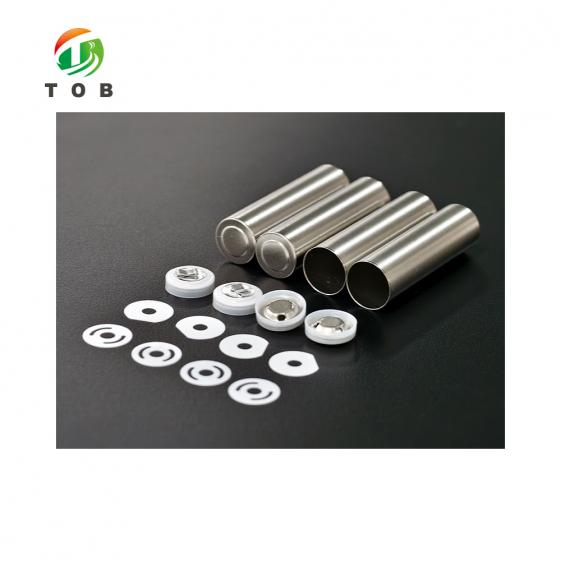

Le kit TOB-14500-C-1 est un ensemble de composants permettant la construction de 14 500 cellules cylindriques (14 mm × 50 mm). Chaque kit comprend un boîtier en acier japonais nickelé, un bouchon anti-explosion et les joints d'isolation supérieur et inférieur correspondants. Les kits sont conditionnés par sachets de 100 unités.

Le bouchon est livré avec une languette en aluminium déjà soudée (7 mm × 3 mm × 0,15 mm), ce qui vous évite l'étape de fixation. Le bouchon présente une résistance interne ≤ 0,5 mΩ et sa soupape de sécurité s'ouvre entre 3,2 et 4,0 MPa.

Idéal pour :

• 14500 cellules cylindriques (14 mm × 50 mm)
• Les montages nécessitant un boîtier, un bouchon et les deux joints d'isolation d'un même ensemble assorti
• Les gammes d'assemblage pour lesquelles l'étape d'assemblage capuchon-languette doit être supprimée
• Des lots dimensionnés en centaines de cellules, correspondant aux 100 lots par sachet.
• Non compatible avec d'autres formats :Ce kit est compatible uniquement avec les cellules 14500. Pour les cellules 18650, 21700 ou 4680, utilisez le boîtier correspondant à ce format.

Vous construisez une cellule de 14 500 mAh ? Indiquez-nous votre méthode de soudage des capuchons et nous vous confirmerons si la languette en aluminium pré-soudée de 7 × 3 × 0,15 mm convient.

Emplacement du kit de boîtier dans l'assemblage de la cellule cylindrique

Le kit de boîtier est consommé lors de l'étape d'assemblage, après l'enroulement de l'empilement d'électrodes et avant la fermeture de la cellule. Dans une ligne de production de cellules cylindriques, il se situe à l'étape 3 ci-dessous :

1. Préparation des électrodes — revêtement, laminage et refendage
2. Enrouler l'électrode et le séparateur sur la bobine.
3. Le kit d'étui est utilisé ici— Insérez le rouleau de gelée dans le boîtier, placez les joints supérieur et inférieur, puis installez le bouchon anti-explosion
4. Soudage du capuchon — la languette en aluminium pré-soudée est celle à laquelle l'étape de soudage se connecte.
5. Rainurage et remplissage électrolytique
6. Étanchéité, nettoyage et mise en forme / nivellement

Caractéristiques techniques clés du TOB-14500-C-1

1. Construction de l'étude de cas

• Acier japonais nickelé :Le boîtier est fabriqué en acier japonais avec un plaquage nickelé, offrant une surface extérieure soudable et résistante à la corrosion pour l'assemblage de cellules cylindriques.
• Format 14500 :dimensionné pour 14500 (14 mm × 50 mm) cellules.

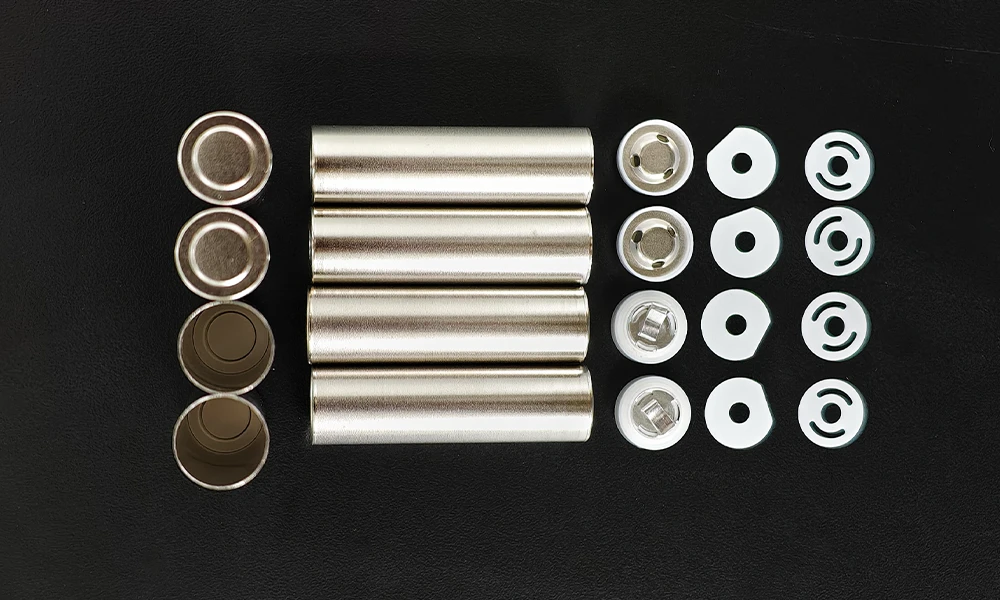

2. Capuchon et languette pré-soudée

• Bouchon anti-explosif :équipé d'une soupape de sécurité qui s'ouvre à 3,2 ~ 4,0 MPa pour libérer la pression interne.

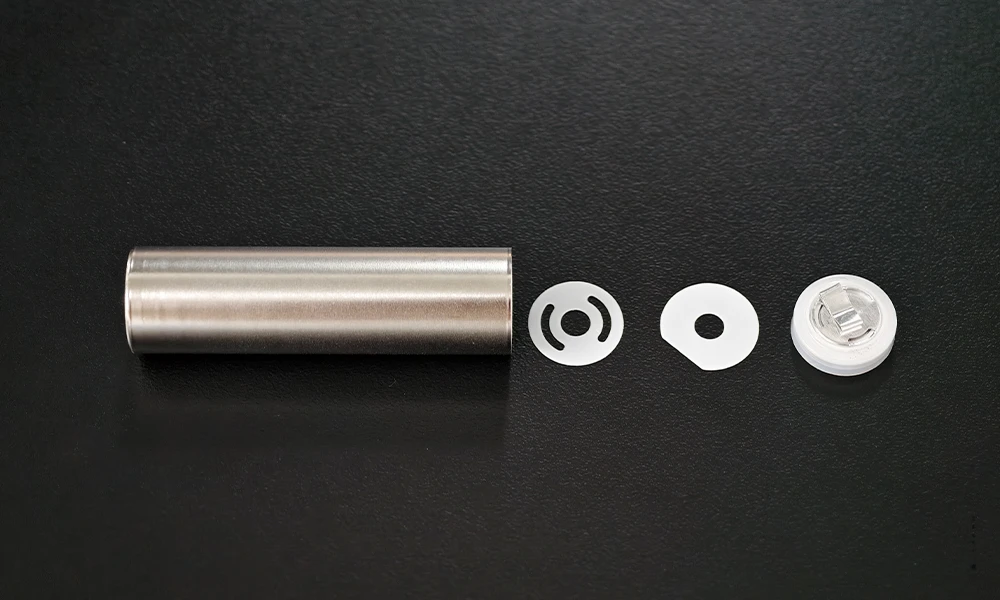

• Languette en aluminium pré-soudée :7 mm × 3 mm × 0,15 mm, soudée au bouchon avant livraison. C’est la principale différence pratique par rapport à l’achat séparé d’un boîtier et d’un bouchon nus : l’opération d’assemblage de la languette et du bouchon n’a pas besoin d’être programmée sur votre ligne de production.
• résistance interne du capuchon :≤ 0,5 mΩ, donc le capuchon ajoute une résistance série connue et faible à la cellule.

3. Contenu et emballage du kit

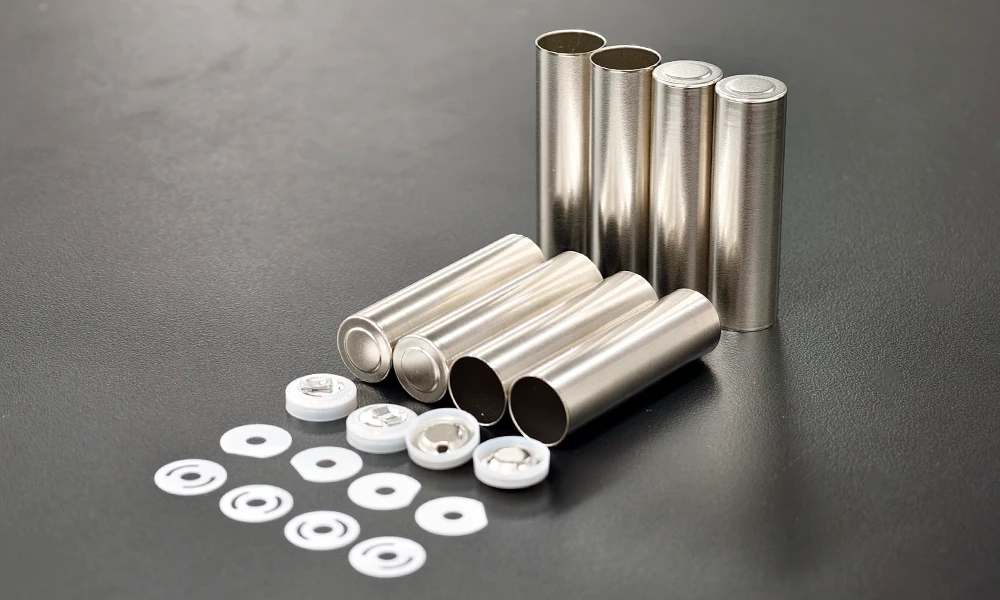

• Consommables compatibles :Le boîtier, le bouchon, le joint supérieur et le joint inférieur sont fournis ensemble, un seul sachet suffit donc pour les quatre positions.
• Emballage standard :100 ensembles par sac.

Spécifications techniques complètes

1. Contenu du kit et étui

2. Spécifications du bouchon

Guide de sélection : Adapter la casse à votre format de cellule

Le kit de boîtier n'est pas compatible avec tous les formats : le boîtier, le bouchon et les joints sont conçus pour un seul format. Utilisez le format correspondant à la cellule que vous assemblez.

Recommandations pratiques d'utilisation

• Comptez avant de commencer à courir :Un sachet contient 100 jeux, et chaque jeu doit couvrir quatre positions. Vérifiez le nombre de pièces dans le sachet avant de l'ouvrir, car un joint manquant interrompt l'assemblage.
• Confirmez l'onglet avant de libérer le routage :Étant donné que la languette en aluminium est pré-soudée, vérifiez que votre étape de soudage du capuchon est configurée pour se fixer à une languette en aluminium de 7 mm × 3 mm × 0,15 mm plutôt que de souder une languette sur le capuchon lui-même.
• Alignez la plage de la vanne avec vos limites de test :la soupape du bouchon s'ouvre à 3,2 ~ 4,0 MPa ; assurez-vous que les limites de pression utilisées dans votre plan de test et d'acceptation de cellule sont cohérentes avec cette plage.
• Installez les deux joints :Le kit comprend un joint d'isolation supérieur et un joint inférieur ; les deux emplacements doivent être occupés, vérifiez donc que la notice de votre gamme indique bien deux joints par jeu.

FAQ technique

Q1 : Pourquoi la languette en aluminium est-elle soudée au capuchon avant la livraison ?

Ainsi, l'opération d'assemblage languette-bouchon n'est plus nécessaire sur votre ligne. Vous recevez un bouchon muni d'une languette en aluminium de 7 mm × 3 mm × 0,15 mm, ne laissant à votre processus que la soudure restante.

Q2 : Comment choisir entre ce kit et les boîtiers 18650 ou 21700 ?

Le choix du boîtier dépend uniquement du format de la cellule : les pièces ne sont pas interchangeables. Si votre cellule est au format 14500 (14 mm × 50 mm), ce kit est compatible. Si c’est une cellule 18650 ou 21700, utilisez le boîtier correspondant à ce format. Le choix dépend de la cellule que vous assemblez, et non de sa capacité ou de son application.

Q3 : Que m'indique la valeur de 3,2 ~ 4,0 MPa à propos du condensateur ?

Il s'agit de la pression à laquelle la soupape de sécurité du bouchon s'ouvre pour libérer la pression interne. Considérez-la comme le seuil d'ouverture du bouchon lors de la définition des limites de pression pour vos tests cellulaires et vos critères d'acceptation.

Q4 : Que signifie en pratique une résistance interne du condensateur ≤ 0,5 mΩ ?

Il s'agit de la résistance propre au condensateur. Une valeur limite ≤ 0,5 mΩ signifie que le condensateur n'ajoute qu'une faible résistance série à la cellule, ce qui est important lors de la comparaison des résistances internes entre cellules ou entre lots de condensateurs.

Q5 : Qu’est-ce qui n’est pas inclus dans le kit ?

Le kit comprend uniquement les éléments matériels de la cellule : boîtier, couvercle, joint supérieur et joint inférieur. L’électrode, le séparateur, l’électrolyte et tout autre composant de la cellule ne sont pas inclus.

Vous avez besoin du kit 14500 dans une quantité ou une configuration non standard ? Indiquez-nous votre volume de fabrication et votre méthode de soudage des capuchons.

tob.amy@tobmachine.com| +86 181 2071 5609

Examiné par :Gong de PineryIngénieur principal – procédés d’assemblage et optimisation du rendement des batteries, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. | Dernière mise à jour : 12/10/2026
