Brevet CN215451487U - Scelleuse de laboratoire avec matrice à changement rapide

Sep 22,2026
MODÈLE D'UTILITÉ AGRÉÉ · CN215451487U · ACTIF
Machine de scellage de batteries de laboratoire avec matrice à changement rapide

Une presse de scellage compacte et compatible avec les boîtes à gants pour les échantillons de batteries R&D : la matrice supérieure se change grâce à un tenon fileté et une goupille, et le porte-matrice inférieur coulisse pour le nettoyage.

Spécifications complètes et dessins :CN215451487U sur Google Patents

La fabrication d'un échantillon de recherche diffère de celle d'une cellule de production. Une machine de scellage de batteries de laboratoire fonctionne sur de petits lots de matériaux expérimentaux, souvent sous atmosphère contrôlée, et doit s'adapter à chaque modification de l'échantillon. Le cahier des charges décrit l'état de la technique avec franchise : les dispositifs de scellage des machines de laboratoire étaient nombreux et variés, et le scellage d'un type de batterie différent impliquait des modifications spécifiques.détacher et réinstaller la rainure d'étanchéité correspondante, une opération qu'elle qualifie de gênante et problématique.

La CN215451487U simplifie cette opération. La matrice de scellage supérieure est maintenue par un tenon fileté bloqué par une goupille, ce qui permet de la dévisser et de la remplacer en un instant ; le porte-matrice inférieure coulisse sur une plaque coulissante et se retire le long de rails pour faciliter l’installation et le nettoyage ; et un dispositif de support protège la plaque coulissante lorsque la presse fonctionne à pleine puissance.

Informations sur les brevets

Numéro de publication CN215451487U
Numéro de demande CN202122023872.8U
Titre (original) 一种可自由更换封口装置的电池封口机 (Machine de scellage de batterie de laboratoire avec matrice à changement rapide)
Inventeurs Huang Zhengyao (Dany Huang);Chen Lucai (Tobey Chen)
cessionnaire actuel XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.- l'entité enregistrée de TOB NEW ENERGY
Date de dépôt 26 août 2021
Date d'octroi 7 janvier 2022
Type de document Modèle d'utilité (code de type U)
Statut juridique Actif
Expiration prévue 26 août 2031
Dessins 5 chiffres
Document officiel CN215451487U sur Google Patents
Possession.TOB NEW ENERGY détient ce modèle d'utilité breveté. Il a été déposé au nom de l'entité chinoise enregistrée de la société (mentionnée dans le code source et les données structurées de la page) et est une co-invention de Dany Huang (Zhengyao Huang) et Tobey Chen.
À propos des titres et de la terminologie utilisés sur cette page.Le titre anglais ci-dessus est une traduction relue par l'équipe d'ingénierie de TOB NEW ENERGY, normalisée selon la terminologie utilisée pour l'ensemble de notre gamme d'équipements ; il ne s'agit pas d'une traduction automatique. Le titre et les revendications originaux en chinois font foi. Un lecteur comparant cette page avec Google Patents pourrait constater des différences de formulation, car les données publiques de Google Patents sont traduites automatiquement. Les figures et les descriptions des mécanismes présentées sur cette page sont issues des spécifications et revendications chinoises, et non d'une traduction.
Note sur le type de brevet.Il s'agit d'un Chinoismodèle d'utilitéUn brevet protège la structure mécanique d'un dispositif plutôt qu'une formulation ou un procédé chimique. Les modèles d'utilité ont une durée de protection de dix ans et sont examinés quant à leur nouveauté et leur applicabilité pratique. Ce qui suit est donc unde constructionDescription : les revendications définissent un appareil, et le descriptif ne publie pas de données de performance mesurées. Les valeurs de force de pressage ou de pression des machines de production de TOB proviennent de nos fiches techniques, et non du présent document de brevet.

Le problème de production que ce brevet résout

Chaque type d'échantillon nécessite sa propre matrice.Une machine de scellage de laboratoire sert à fabriquer des échantillons de matériaux pour batteries destinés à la recherche et au développement. Les différents types de batteries nécessitent des rainures de scellage différentes ; par conséquent, une machine dont les matrices ne peuvent être changées rapidement passe la majeure partie de son temps à être réoutillée plutôt qu’à sceller.

Le changement de configuration et le nettoyage sont fastidieux.La rainure de la matrice doit être détachée et réinstallée manuellement, et une matrice de scellage qui ne peut pas être retirée de la machine est difficile à nettoyer correctement entre les cycles de production.

Les presses de laboratoire doivent résister à des forces de pression réelles.Le scellage des échantillons nécessite toujours une force, et le cahier des charges met en garde contre le risque d'endommager, voire de fissurer, la plaque coulissante. Le brevet apporte une solution à ces trois problèmes : changement rapide de la matrice, station de matrice inférieure coulissante et dispositif de support qui absorbe la charge.

Fonctionnement du mécanisme

La machine est conçue comme une petite presse montée sur un bâti, avec le porte-outils coulissant devant le coulisseau et les commandes de pression sur le corps inférieur. La figure 1 présente la structure générale ; la figure 2 agrandit la partie A de la zone de presse ; la figure 3 montre le dispositif de support ; les figures 4 et 5 illustrent le montage des matrices supérieure et inférieure.

CN215451487U Figure 1 - overall structure of the battery sealing machine

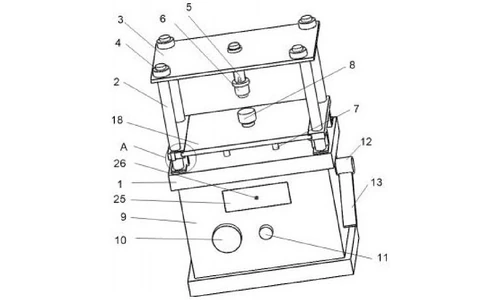

Figure 1 - Structure générale de la machine de scellage de batteries

Cadre de presse et piston

UNcolonne de soutienest fixé au-dessus du socle de la machine, et unétabli d'estampageest fixé de manière mobile au sommet de la colonne par un boulon.colonne d'estampageIl est suspendu sous l'établi et supporte la matrice de scellage supérieure. Sous la base se trouve le corps de la machine : sa face avant supporte lemanomètreet lesoupape de régulation de pressionet son côté droit porte lesiège à interrupteur à pressionavec lelevier de pressionUn tiroir muni d'une poignée est fixé au corps de l'appareil pour ranger les matrices de scellage.

matrice de scellage supérieure à changement rapide

L'extrémité inférieure de la colonne d'estampage comporte unetrou cylindriqueavec un filetage interne. La matrice d'étanchéité supérieure porte unprotubérance cylindriqueavec un filetage extérieur sur sa partie supérieure. La matrice est vissée dans la colonne et les deux pièces sont alignées.trous rondspar lequel unbroche cylindriqueLa goupille est insérée. Elle bloque le filetage, empêchant tout desserrage ou rotation lors du pressage. Pour changer la matrice, l'opérateur retire la goupille et dévisse la matrice ; la spécification précise que c'est ce qui rend la matrice d'étanchéité supérieure remplaçable et facile à démonter.

CN215451487U Figure 4 - stamping column with the upper sealing die

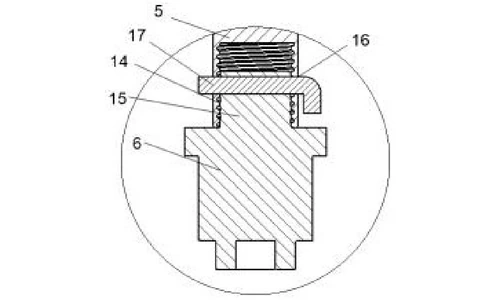

Figure 4 - Coopération entre la colonne d'emboutissage et la matrice de scellage supérieure
CN215451487U Figure 2 - enlarged structure of part A of Figure 1

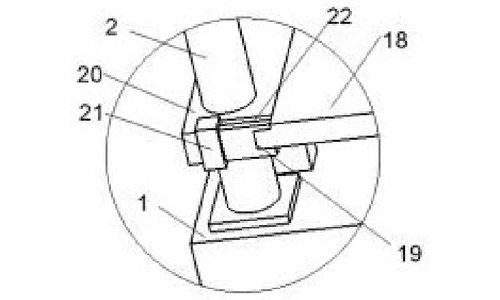

Figure 2 - structure agrandie de la partie A de la figure 1

Station de matrice inférieure coulissante

Au-dessus du socle de la machine se trouve ledispositif de support; au-dessus de cela se déroule unplaque coulissantemonté surrailset les rails sont portés par uncadre de supportqui traverse la colonne de support et partage une partie de la charge de pression.dispositif de fixation de la matrice inférieure- unprotubérance circulaireavec unrainure annulairequi reçoit lecylindre creuxsur la face inférieure de la matrice de scellage inférieure - est montée sur la plaque coulissante. Aboulon à bloc coulissantLe cadre de support coulisse dans une petite rainure pour limiter et positionner la plaque coulissante. L'ensemble du porte-matrice inférieur reposant sur un système coulissant, il peut être extrait le long de la plaque pour l'installation et le nettoyage de la matrice.

CN215451487U Figure 5 - mounting of the lower sealing die

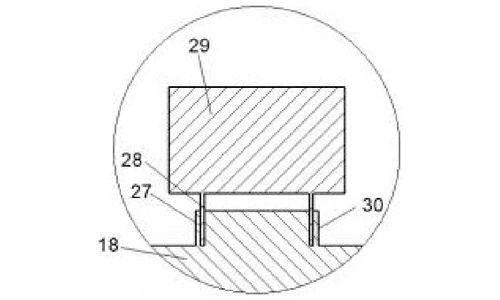

Figure 5 - Montage de la matrice d'étanchéité inférieure

Dispositif de support sous la glissière

Le dispositif de support est composé d'unplaque de supportetquatre colonnes de soutiendont les extrémités inférieures sont encastrées dans le bâti de la machine. Associé au cadre de support traversant la colonne de support, il absorbe une partie de la force de pression. Le cahier des charges attribue à cette configuration la prévention des dommages ou des fissures de la plaque de glissement sous une pression excessive.

CN215451487U Figure 3 - structure of the support device

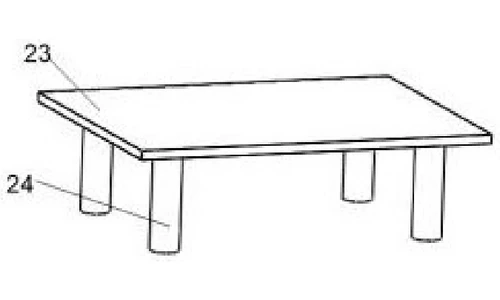

Figure 3 - structure du dispositif de support

Séquence des opérations telle que publiée

L'expérimentateur surveille le manomètre et ajuste la vanne de régulation à la pression prescrite par l'expérience. Le cylindre creux de la matrice de scellage inférieure est inséré dans la rainure annulaire de la protubérance circulaire de la plaque coulissante, et la matrice de scellage supérieure est vissée sur la colonne d'emboutissage et bloquée par la goupille cylindrique. Le matériau de la batterie à sceller est placé sur la matrice inférieure, et l'actionnement du levier de pression assure le scellage.

Prestations réclamées

Avantage Mécanisme responsable
Matrice supérieure interchangeable et facile à démonter Tenon cylindrique fileté et goupille cylindrique de verrouillage
Installation et nettoyage pratiques de la matrice La plaque coulissante et les rails permettent d'extraire le dispositif de fixation de la matrice inférieure.
Plaque coulissante protégée contre la pression excessive Dispositif de support (plaque de support avec quatre colonnes de support intégrées) et cadre de support à répartition de charge
Force de pression contrôlée et répétable Manomètre et soupape de régulation de pression sur le corps de la machine

Comparaison avec les scelleurs de laboratoire à matrice fixe

Les différents types d'échantillons de batteries nécessitent des matrices de scellage différentes. Une machine de scellage dont la matrice ne peut être changée rapidement passe le plus clair de son temps à être réoutillée au lieu de sceller – un problème que ce brevet résout précisément.

Dimension Approche conventionnelle Ce modèle de brevet
Changement de la matrice supérieure Réadaptation lente entre les types d'échantillons Le tenon fileté et la goupille permettent d'échanger rapidement la matrice supérieure.
accès à la matrice inférieure Difficile d'accès pour le nettoyage Un plateau coulissant et des rails permettent d'extraire la station de matrice inférieure.
Commande de la presse Force de réglage manuel incohérente Manomètre et vanne de régulation avec support de répartition de charge sous le tiroir

Où cette technologie est utilisée aujourd'hui

Ce brevet couvre l'architecture de changement rapide de matrice de l'équipement de scellage de batteries de laboratoire de TOB - la même famille de stations de travail utilisée pour sertir et sceller les piles bouton de recherche et les cellules d'échantillon avec des matrices qui se changent en quelques secondes.

Demandes de renseignements sur le matériel connexe :demander un devis

Foire aux questions

Que couvre le brevet CN215451487U ?

Ce document décrit une machine de scellage de batteries de laboratoire, utilisée pour la fabrication d'échantillons de R&D de matériaux de batteries. Compacte pour une utilisation en boîte à gants, elle est dotée d'une structure de presse hydraulique spéciale. Ses principaux atouts sont une matrice de scellage supérieure rapidement remplaçable, un dispositif de fixation de la matrice inférieure monté sur une plaque coulissante amovible pour faciliter l'installation et le nettoyage de la matrice, et un dispositif de support protégeant la plaque coulissante contre les dommages dus à la pression.

Pourquoi une matrice à changement rapide est-elle importante sur une scelleuse de laboratoire ?

Les différents types de batteries nécessitent des rainures de scellage différentes. Sur les anciennes machines de scellage de laboratoire, la rainure correspondante devait être détachée et réinstallée pour chaque type de batterie, une opération qualifiée de peu pratique et fastidieuse par le cahier des charges. L'outillage à changement rapide permet à l'opérateur de changer de matrice et de reprendre le scellage des échantillons.

Comment la matrice de scellage supérieure est-elle fixée pour pouvoir être changée rapidement ?

La colonne d'emboutissage comporte un alésage cylindrique fileté à son extrémité inférieure, tandis que la matrice de scellage supérieure présente une protubérance cylindrique filetée à son extrémité supérieure. La matrice est vissée dans la colonne et une goupille cylindrique est insérée à travers les trous ronds alignés des deux pièces, verrouillant ainsi l'assemblage. Le retrait de la goupille et le dévissage de la matrice permettent de finaliser le changement.

Comment nettoie-t-on ou remplace-t-on la matrice d'étanchéité inférieure ?

Le dispositif de fixation de la matrice inférieure est monté sur une plaque coulissante qui se déplace sur des rails au-dessus du support. L'ensemble du porte-matrice peut être extrait le long de la plaque coulissante, ce qui facilite l'installation et le nettoyage de la matrice sans avoir à démonter la presse.

À qui appartient le brevet CN215451487U ?

TOB NEW ENERGY détient ce modèle d'utilité breveté. Il est déposé sous son entité chinoise enregistrée et a été co-inventé par Huang Zhengyao (Dany Huang) et Chen Lucai (Tobey Chen).

Le brevet CN215451487U est-il toujours en vigueur ?

Oui. Elle est active, déposée le 26 août 2021 et son expiration prévue est le 26 août 2031.
