Dispositif d'essai optique pour batterie aqueuse

Dispositif de test optique pour batterie aqueuse

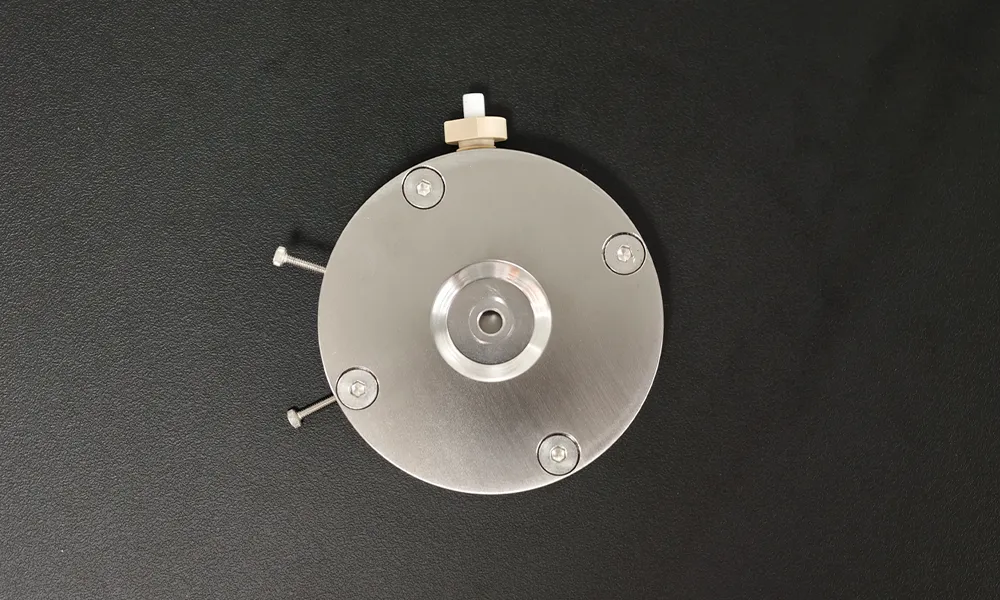

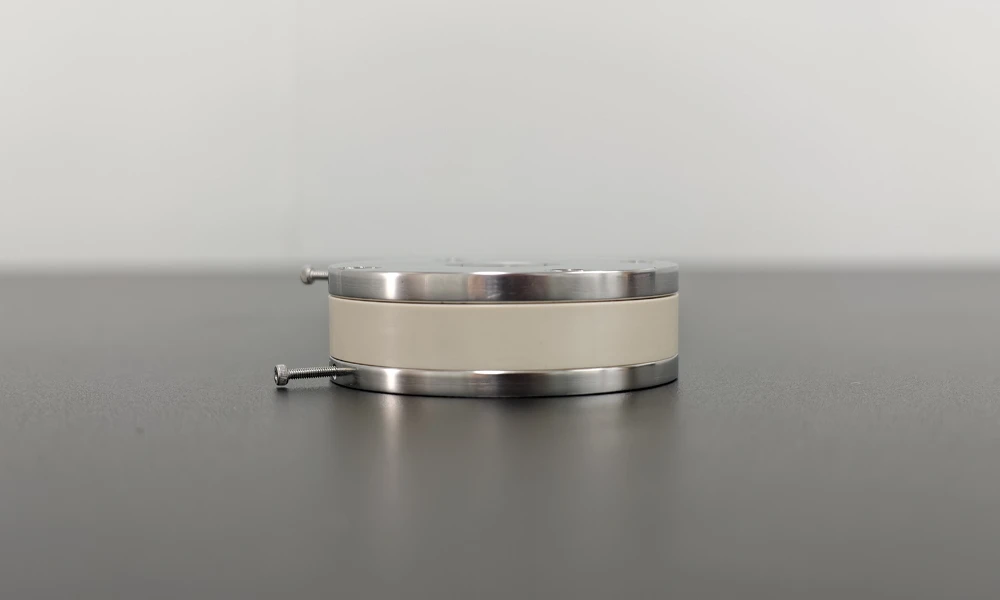

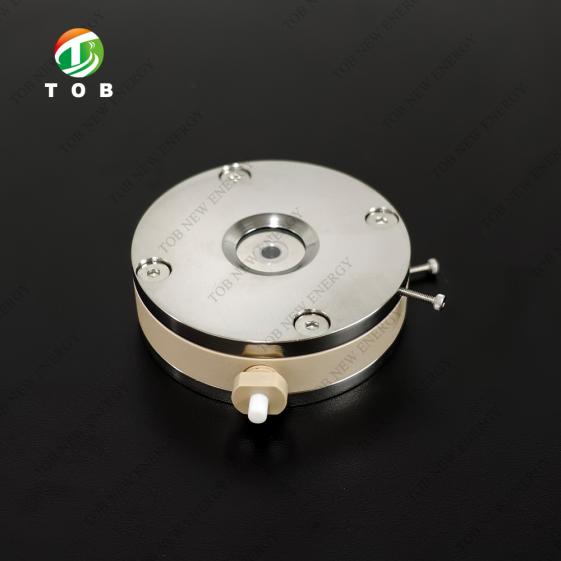

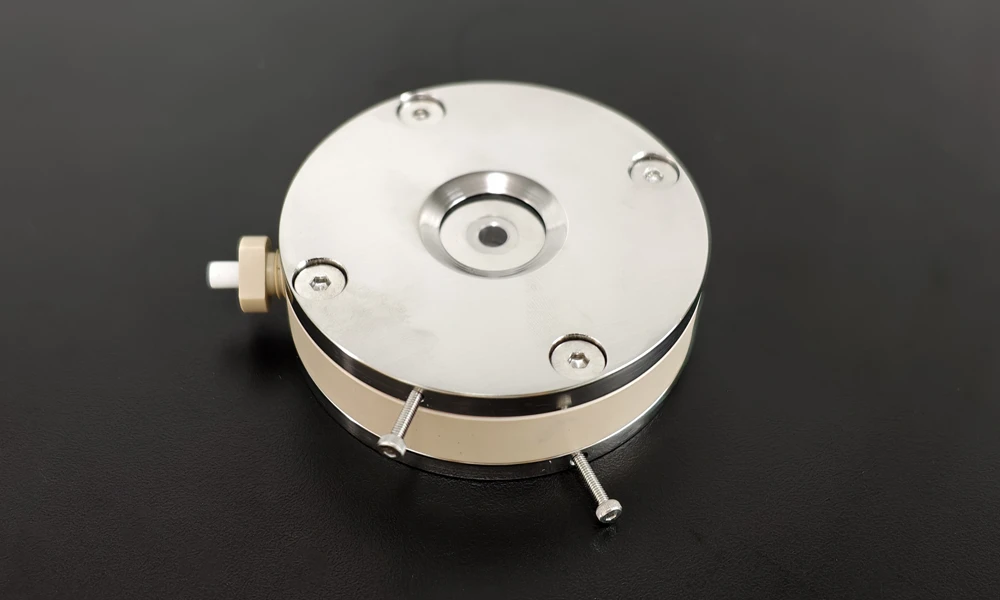

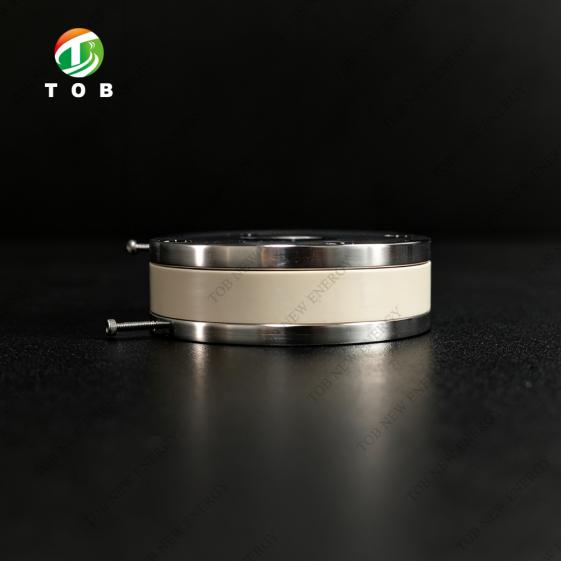

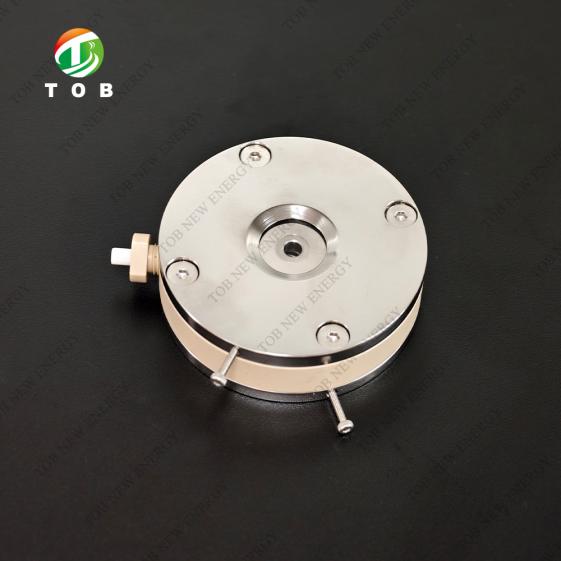

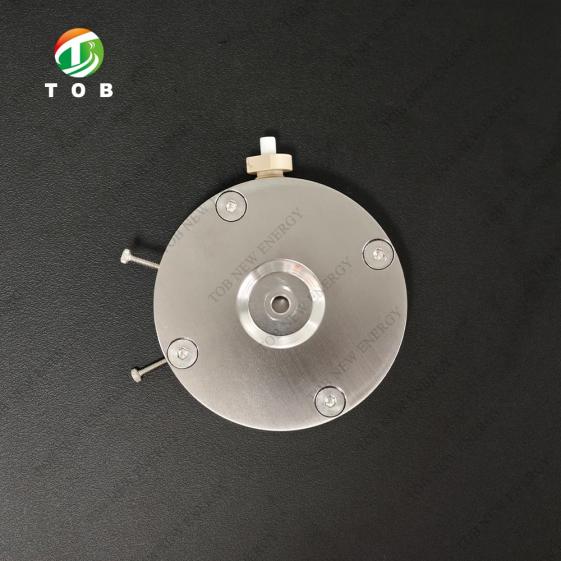

Ce TOB-YCSX-3-16PTI est un montage de test optique spécialisé conçu pour les tests de batteries aqueuses planaires. La cellule accueille des batteries avec un diamètre intérieur ≤16 mm et une épaisseur ≤5 mm, avec un diamètre d’observation effectif de 8 mm. Le montage possède un diamètre extérieur de 65 mm et une hauteur de 21 mm. Le matériau de la cavité du corps de cellule en contact avec l’échantillon est du titane de haute pureté, la partie exposée à l’air est en acier inoxydable 316, et les parties isolantes sont fabriquées en matériau PEEK. Le dispositif convient aux tests planaires avec des microscopes optiques, la spectroscopie Raman et la spectroscopie infrarouge. Un trou latéral permet l’ajout de liquide ou l’insertion d’une électrode de référence de 4 mm de diamètre, permettant une utilisation comme système à trois électrodes.

Spécifications du produit :

(1) Le diamètre intérieur pour placer la batterie est ≤16 mm, l’épaisseur ≤5 mm, et le diamètre d’observation effectif est de 8 mm.

(2) Le diamètre extérieur du montage est de 65 mm, et la hauteur est de 21 mm.

(3) Le matériau de la cavité du corps de cellule en contact avec l’échantillon est du titane de haute pureté, la partie exposée à l’air est en acier inoxydable 316, et la partie isolante est en matériau PEEK.

(4) Peut être utilisé pour des tests planaires avec un microscope optique, la spectroscopie Raman et l’infrarouge. Le trou latéral peut être utilisé pour ajouter du liquide ou remplacer une électrode de référence de 4 mm de diamètre, permettant une utilisation comme système à trois électrodes.
