Électrode de cathode LMFP sur feuille d'aluminium revêtue de carbone

Électrode de cathode LMFP sur feuille d'aluminium revêtue de carbone - TOB-CE-LMFP-D-180241

Électrode LMFP calandrée double face, 241 x 180 mm, 28 mg/cm² sur feuille revêtue de carbone de 15 μm, 5 feuilles par emballage sous vide

Présentation du produit et applications idéales

Le TOB-CE-LMFP-D-180241 est une électrode finie, et non une poudre ou une suspension. Du phosphate de lithium, manganèse et fer est enduit sur les deux faces d'une feuille d'aluminium de 15 μm qui porte déjà une couche de carbone de 1 μm de chaque côté, et le revêtement est ensuite calandré à une densité compactée de 2,3 g/cm³. La feuille mesure 241 mm de long sur 180 mm de large, mais le revêtement ne mesure que 150 mm de large : une bande de 15 mm de feuille nue est laissée le long de chacun des deux longs bords, de sorte que l'électrode puisse être soudée, serrée ou saisie sans que l'outil ne touche jamais le matériau actif.

Le matériau lui-même est la raison d'être de cette feuille. Le LMFP conserve la structure phosphate d'olivine qui rend le LFP sûr et durable, et introduit du manganèse dans le réseau pour augmenter la tension de fonctionnement. C'est l'argument commercial en une seule phrase : plus d'énergie par kilogramme que le LFP, sans les compromis thermiques et de durée de vie liés au passage à un oxyde lamellaire. Le compromis est réel, et c'est ce qui façonne le reste de cette page. Les phosphates d'olivine conduisent mal les électrons et sont difficiles à presser à haute densité, de sorte que le substrat sous le revêtement et l'étape de calandrage au-dessus pèsent davantage dans les performances que dans une électrode NMC.

Les valeurs de référence pour la conception des cellules sont de 140 mAh/g sur une plage de 2,5 à 4,3 V, avec 94,90 % de la masse du revêtement constituée de matériau actif. Considérez-les comme des valeurs de référence plutôt que comme des garanties : la capacité que vous obtenez réellement dépend de votre électrolyte, de votre protocole de formation et du régime auquel vous testez. Ce que la feuille fixe, c'est la géométrie et la charge, de sorte que lorsque vous mesurez une différence en aval, vous pouvez l'attribuer à votre processus plutôt qu'à une électrode arrivée légèrement différente de la précédente.

Les acheteurs l'utilisent de trois manières. En tant qu'électrode de criblage lorsqu'une nouvelle source de LMFP ou un nouvel électrolyte doit être comparé à une référence, où un pack de 5 feuilles suffit pour mener un petit plan d'expériences sur des piles boutons. En tant qu'électrode de construction pour un programme de cellules pouch à l'échelle du laboratoire, où le format 241 x 180 mm est proche de celui d'une cellule monocouche ou multicouche. Et en tant que référence lors du contrôle à réception, où la même géométrie est testée face à une feuille fournisseur sur la même ligne afin que seul le matériau diffère entre les deux branches du test.

Idéal pour :

• Le criblage en pile bouton de formulations de LMFP, d'électrolytes et de protocoles de formation sur une charge fixe et connue
• La construction de cellules pouch monocouches et multicouches nécessitant un format d'électrode de 241 x 180 mm
• Les essais comparatifs de feuilles d'aluminium revêtues de carbone par rapport à des feuilles d'aluminium ordinaires en tant que substrat cathodique
• Les études de calandrage et de laminage où 2,3 g/cm³ sert de référence de départ
• Le contrôle à réception, où la comparaison d'un lot à l'autre exige une géométrie identique entre les lots

Cette page ne concerne que l'électrode, et il est bon d'en préciser clairement les limites. Si vous avez besoin du matériau actif, la poudre de cathode LMFP est un produit distinct fourni au poids, destiné aux acheteurs qui enduisent leur propre feuille. Si votre évaluation se fait sur des piles boutons, le parcours allant de la découpe au test est couvert par l'équipement de ligne de laboratoire pour piles boutons; si vous construisez la cellule pouch, les stations correspondant au tableau de processus plus bas sont répertoriées sous la rubrique ligne d'assemblage de cellules pouch. Les électrodes sans solvant appartiennent à une autre famille, et la page du film d'électrode sèche constitue le point de repère le plus proche sur ce site. Ce que cette feuille ne peut pas faire, c'est prédire le résultat de votre cellule : elle constitue un intrant dans un processus, et un pack de 5 feuilles est dimensionné pour l'évaluation, non pour la production.

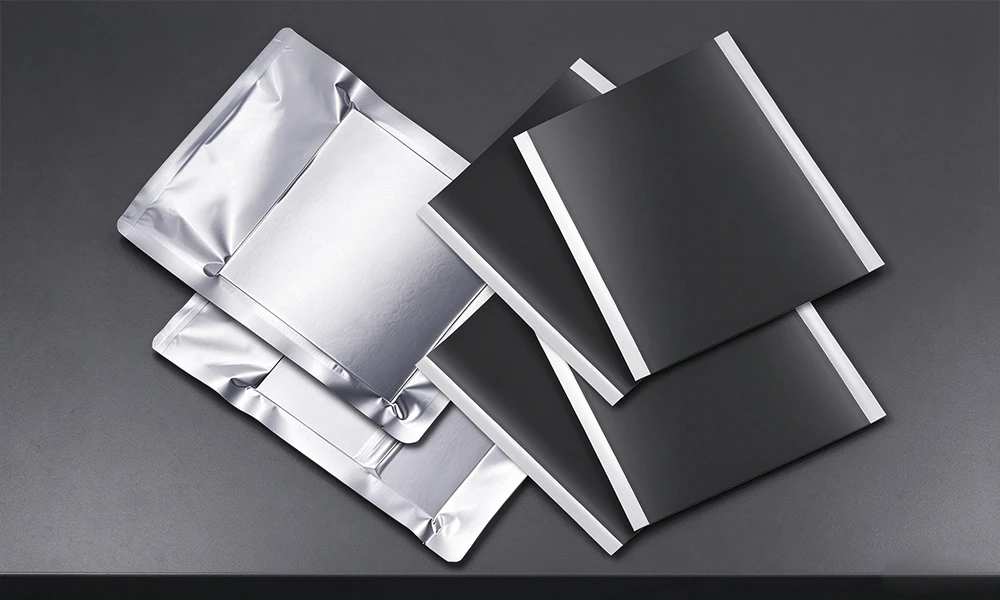

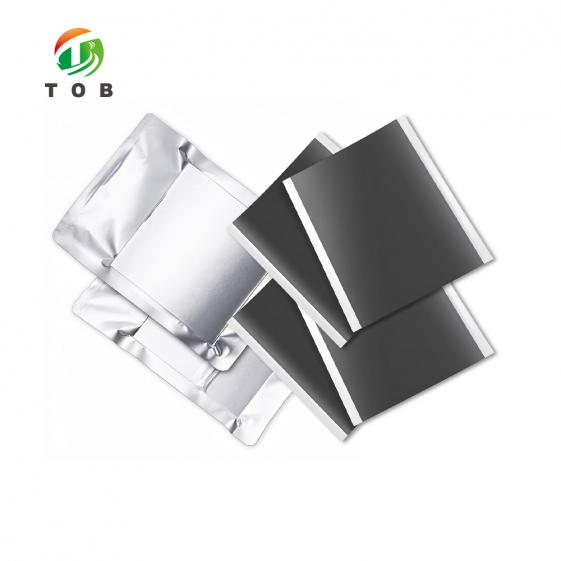

Trois feuilles finies à côté de deux packs scellés sous vide. La zone sombre correspond au revêtement LMFP calandré ; les bandes brillantes sont les marges de 15 mm de feuille nue laissées le long de deux bords.

Envoyez-nous la taille d'électrode dont vous avez réellement besoin ainsi que le nombre de feuilles requis pour le premier lot d'évaluation, et nous vous indiquerons la taille de découpe, la charge et le conditionnement avant votre commande.

Spécifications complètes

Le premier tableau est la fiche technique de ce format, reproduite sans arrondi. Tout élément comportant une tolérance est écrit sous la forme de la valeur nominale suivie de la tolérance, car sur une électrode, ces deux chiffres ont la même importance : une feuille qui atteint 28 mg/cm² mais se retrouve à 2,5 g/cm³ n'est pas la pièce que vous avez spécifiée.

1. Électrode et revêtement

Deux lignes de ce tableau passent facilement inaperçues, et toutes deux modifient l'utilisation possible de la feuille. La ligne du substrat comporte deux chiffres au lieu d'un : une feuille de 15 µm de 180 mm de large, et une couche de carbone de 1 µm qui ne recouvre que la largeur revêtue de 150 mm. Les 15 mm restants de chaque côté sont en aluminium brut, ce qui est exactement ce qu'exige une soudure de languette. La dernière ligne est une formule plutôt qu'une valeur, et la troisième sous-section ci-dessous l'expose en détail.

2. Conditionnement, stockage et autres tailles

Une fois qu'un paquet est ouvert, les feuilles absorbent l'humidité de l'air, et une électrode séchée fait toute la différence entre un revêtement qui adhère et un autre qui fait des bulles après le remplissage d'électrolyte. La note de la fiche technique est délibérément courte : refermez les feuilles après ouverture et stockez-les soit dans un four à 60 °C, soit dans une boîte à gants. L'une ou l'autre solution convient, mais choisissez-en une et tenez-m'y, car ces deux options entraînent des états de surface différents et basculer de l'une à l'autre en cours de programme introduit une variable que vous ne vouliez pas tester.

D'autres tailles sont fabriquées sur commande, et il est bon de savoir quels chiffres sont faciles à modifier et lesquels ne le sont pas. La longueur et la largeur suivent la matrice de découpe. La largeur enduite et la marge de 15 mm suivent la tête d'enduction, de sorte qu'une marge différente correspond à un passage d'enduction différent plutôt qu'à une étape de rognage. La charge, 28 mg/cm², dépend de l'entrefer d'enduction et de la teneur en matières solides. Si vous avez besoin d'un petit changement, précisez sur quel bord la marge doit se trouver, car une marge de 15 mm sur deux bords et une marge de 15 mm sur un seul bord ne constituent pas la même pièce lorsque la feuille arrive au dispositif d'empilage.

3. Masse de matière active, capacité de la cellule et épaisseur

Tout dans cette sous-section relève de l'arithmétique à partir du tableau ci-dessus. Rien de tout cela ne constitue une valeur supplémentaire de la fiche technique, et rien de tout cela ne doit être présenté à un client comme un résultat mesuré. Le but est de vous permettre de dimensionner un test avant l'arrivée des feuilles.

Capacité par face = capacité spécifique x surface enduite x masse surfacique du revêtement x fraction de matière active. La surface à inclure dans cette formule est la surface enduite, 241 mm x 150 mm, et non l'électrode entière, car les marges non enduites ne contiennent aucune matière active.

Trois hypothèses sous-tendent ces chiffres, et vous devez les accepter toutes les trois avant d'inclure l'une d'entre elles dans une proposition :

• 28 mg/cm² est la charge sur chaque face. C'est la convention habituelle des fiches techniques pour une électrode double face. Si votre fournisseur entend les deux faces combinées, divisez par deux chaque chiffre de masse et de capacité du tableau.
• La zone revêtue porte la matière active. Effectuez la même arithmétique sur la surface d'électrode totale de 433,80 cm² et chaque chiffre augmente de 20 %, car 180 mm divisé par 150 mm donne 1,2 et la différence correspond à la feuille nue.
• La couche de carbone est exclue de la masse de la feuille. La fiche technique ne pèse pas les couches de 1 μm séparément, de sorte que le chiffre de 22 g ne couvre que la feuille et les deux revêtements.

Les tolérances méritent également d'être prises en compte. Une tolérance de ±0,4 mg/cm² sur 28 mg/cm² est de ±1,4 %, ce qui représente ±38 mAh sur une feuille double face de 2,69 Ah, soit environ un pour cent et demi de la cellule. La tolérance de ±0,1 g/cm³ sur la densité compactée ne modifie pas la masse, mais elle fait varier l'épaisseur par face entre environ 117 μm et 127 μm, de sorte qu'une hauteur d'empilement calculée à partir de la valeur nominale de 122 μm peut être erronée de 10 μm par feuille avant même qu'un problème ne survienne.

Les valeurs de la sous-section 3 sont dérivées de la fiche technique à l'aide des formules indiquées. Il ne s'agit pas de spécifications mesurées séparément et elles comportent les tolérances ci-dessus.

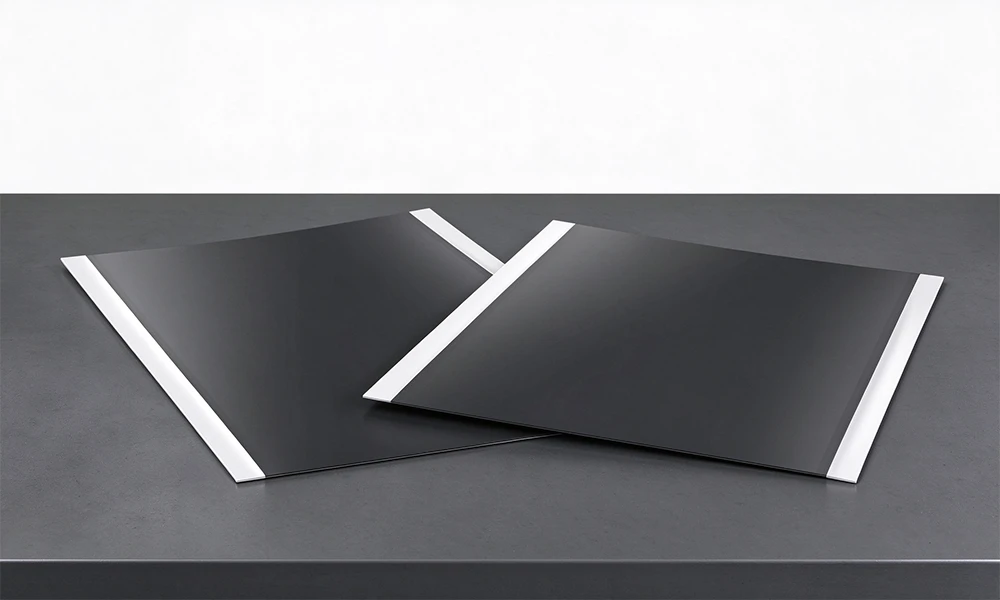

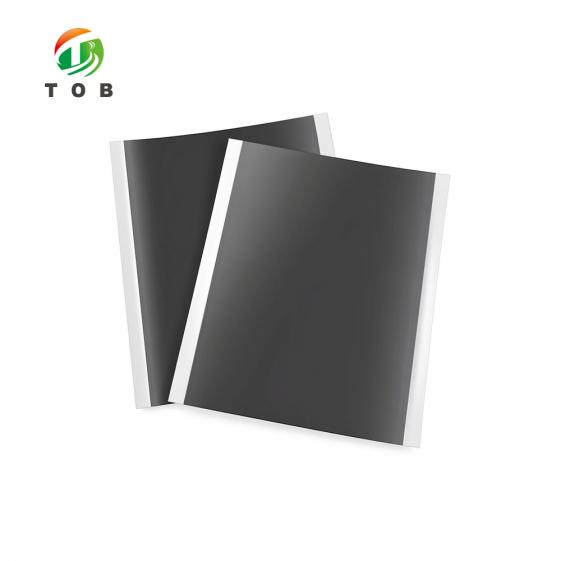

Les deux bandes brillantes sur chaque feuille sont les marges de 15 mm, une le long de chaque grand bord. Le revêtement et la couche de carbone de 1 μm s'arrêtent tous deux à la largeur revêtue de 150 mm, de sorte que ce qui est visible est une feuille d'aluminium nue.

Processus de référence pour les cellules pouch à électrode double face

Le parcours ci-dessous est la séquence de référence que TOB préconise pour transformer cette feuille en une cellule pouch à électrode double face. La colonne des équipements nomme le poste qui réalise chaque étape, et chacun de ces modèles est un article de catalogue plutôt qu'un espace réservé. Les paramètres sont des points de consigne de référence pour planifier, et non une recette validée : votre électrolyte, votre séparateur et votre format de cellule modifieront les temps de cuisson et le courant de formation, et c'est normal.

1. Le parcours de référence, poste par poste

Lisez la première ligne comme le lien renvoyant à la section précédente. Le paramétrage de la capacité de la cellule n'a aucun équipement associé car il s'agit d'un calcul : capacité spécifique x surface d'électrode x densité surfacique de revêtement x teneur en matière active, ce qui correspond à la formule développée ci-dessus. Tout ce qui se trouve en aval de ce chiffre, de la quantité d'électrolyte injectée à la fenêtre de tri, évolue proportionnellement ; par conséquent, une erreur dans l'hypothèse de charge se propage jusqu'au dernier poste.

2. La partie assemblage de la gamme sous forme de logigramme

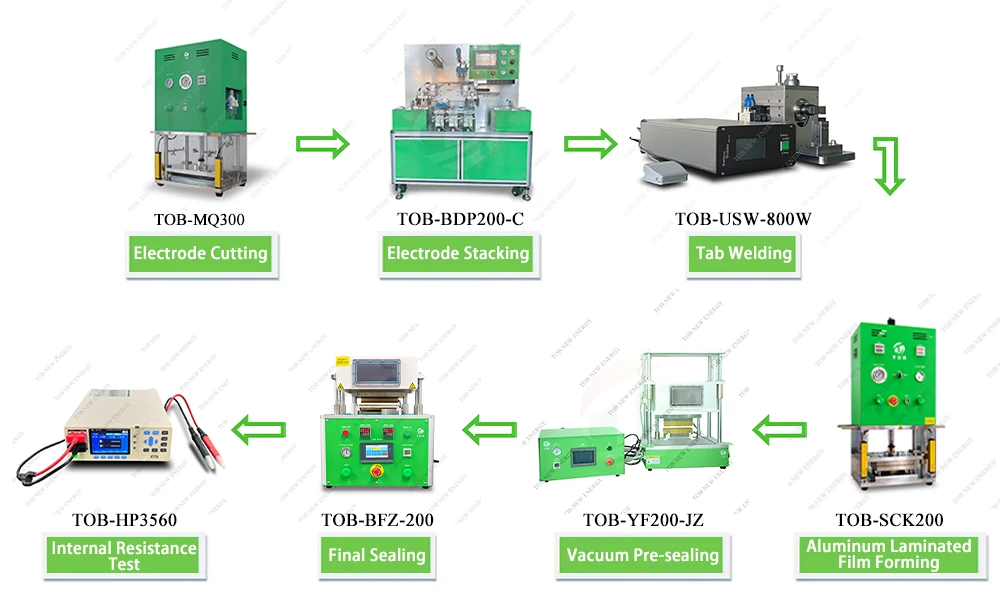

Sept postes de la gamme de cellules pouch : découpe d'électrode TOB-MQ300, empilage d'électrodes TOB-BDP200-C, soudage par ultrasons des languettes TOB-USW-800W, formation de film aluminoplastique TOB-SCK200, pré-scellage sous vide TOB-YF200-JZ, scellage final TOB-BFZ-200 et test de résistance interne TOB-HP3560.

Le logigramme ne représente pas l'intégralité du tableau, et il est utile de voir quelle partie il couvre. Il s'étend de la découpe jusqu'au test de résistance après le scellage final, c'est-à-dire la moitié géométrique et de scellage de la gamme. L'étuvage, le remplissage d'électrolyte, le vieillissement et la formation se situent entre le pré-scellage sous vide et le scellage final dans le tableau, et ce sont des étapes de processus réalisées dans des étuves et des boîtes à gants plutôt que des postes sur cette boucle d'assemblage, ce qui explique pourquoi ils n'apparaissent pas sous forme de bloc.

3. D'abord cribler l'électrode sur des piles bouton

La plupart des acheteurs ne commencent pas par la cellule pouch. Ils commencent par une pile bouton, car une pile bouton répond à la question pour laquelle l'électrode a été achetée, à savoir si ce lot de LMFP et cet électrolyte fournissent la capacité et l'efficacité de premier cycle suggérées par la fiche technique, et elle y répond avec quelques centimètres carrés de matériau par cellule au lieu d'une feuille complète de 241 x 180 mm. Le pack de 5 feuilles couvre alors une petite matrice de formulations plutôt qu'une seule construction.

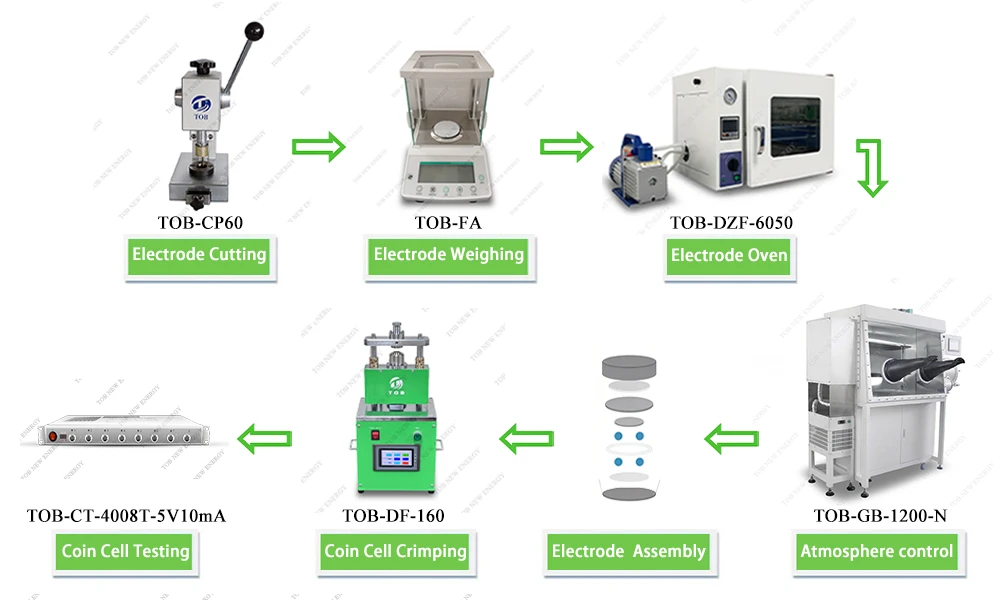

La gamme de piles bouton en sept postes : découpe d'électrode TOB-CP60, pesée d'électrode TOB-FA, étuve d'électrode TOB-DZF-6050, contrôle d'atmosphère TOB-GB-1200-N, assemblage d'électrodes, sertissage de pile bouton TOB-DF-160 et test de pile bouton TOB-CT-4008T-5V10mA.

Deux postes de ce logigramme sont ceux qui déterminent si vos chiffres ont un sens. Le poste de pesée est l'endroit où la charge du disque découpé est vérifiée, car un disque de 12 mm découpé dans une feuille avec une tolérance de ±0,4 mg/cm² n'a pas la même masse active que le disque suivant, et la capacité par gramme ne se compare d'une cellule à l'autre que si la masse est connue. Le poste d'atmosphère est l'endroit où l'électrode est maintenue au sec entre l'étuve et le sertissage, ce qui correspond au même problème d'humidité mentionné dans la note de stockage du tableau des spécifications, transposé dans la boîte à gants.

Pourquoi la couche de carbone et le calandrage comptent tous les deux sur cette électrode

Commencez par ce qui se trouve sous le revêtement. L'aluminium est un bon collecteur et une piètre interface : il se passive à l'air en quelques secondes, et l'oxyde qui se forme est résistif. Une couche de carbone de 1 µm sur chaque face remplace cet oxyde par une surface conductrice, légèrement rugueuse et stable face à l'électrolyte. Sur une électrode NMC, le revêtement fonctionnerait toujours, mais on pourrait débattre de son utilité réelle. Sur un phosphate d'olivine, c'est impossible : le LMFP conduit les biens moins bien les électrons qu'un oxyde lamellaire, de sorte que la résistance d'interface représente une part beaucoup plus importante de la résistance totale de la cellule, et chaque milliohm au niveau du feuillet a plus de valeur ici que partout ailleurs dans la cellule.

La couche de carbone joue également un rôle mécanique que l'argument électrique a tendance à masquer. À 28 mg/cm², le revêtement mesure environ 122 µm d'épaisseur de chaque côté, ce qui constitue une électrode épaisse selon les normes de laboratoire, et un revêtement épais est maintenu sur le feuillet par le liant seul, à moins qu'il n'y ait un support sur lequel s'accrocher. La rugosité de la couche de carbone constitue ce support. Si on la supprime, le mode de défaillance n'est pas une perte progressive de performance, mais un délaminage : une feuille qui a l'air parfaite dans le sachet et perd du revêtement sur les bords après avoir été découpée, empilée et manipulée. Rien en aval ne permet de rattraper cela.

Le calandrage est l'autre facette du même compromis. Le pressage du revêtement augmente la densité énergétique volumique et améliore le contact de particule à particule, deux éléments qui se reflètent immédiatement dans les chiffres. Il réduit également la porosité, et la porosité est l'espace que l'électrolyte doit remplir ainsi que l'espace à travers lequel les ions lithium doivent se déplacer. Le fait que 2,3 g/cm³ soit la valeur idéale sur cette courbe dépend du régime dont vous avez besoin, ce qui relève de la conception de votre cellule plutôt que du fournisseur d'électrode. Ce que fait la feuille, c'est maintenir la valeur dans une fourchette de ±0,1 g/cm³, de sorte que lorsque vous la modifiez, vous le faites délibérément et pouvez attribuer le résultat à ce changement.

La fraction de matière active de 94,90 % constitue le troisième levier, et c'est celui que les acheteurs lisent le moins attentivement. Les 5,10 % restants correspondent au liant et à l'additif conducteur, ce qui représente le budget alloué à la fois à l'adhésion et au réseau électronique à l'intérieur du revêtement. Une fraction active plus élevée procure une plus grande capacité pour une même masse ; elle laisse également moins de place au réseau de noir de carbone qui achemine les électrons vers le feuillet, ce qui constitue précisément la faiblesse de cette chimie. 94,90 % est un chiffre de compromis, et il est indiqué avec deux décimales car il intervient dans tous les calculs de capacité que vous effectuerez sur cette feuille.

Les marges de 15 mm méritent un paragraphe à elles seules car elles constituent la partie de la conception qui échoue en premier lors de la production. La languette positive est soudée par ultrasons à l'électrode, et le soudage par ultrasons requiert du métal propre : si la sonnette est placée sur le revêtement, le noyau de soudure capture de la matière active et du liant, ce qui génère un joint fragile et une source de contamination à l'intérieur de la cellule pouch. Cette même bande est saisie par la pince lorsque la feuille est transférée de la poinçonneuse vers l'empileur. Une marge suffisamment large pour la languette mais pas pour la pince pose toujours un problème de manipulation, raison pour laquelle la marge est spécifiée en tant que paramètre de revêtement et non laissée à l'appréciation de la matrice de découpe.

Rien de tout cela ne corrige la cellule. Le chiffre de référence de 140 mAh/g du tableau est indiqué sans régime associé, il faut donc le considérer comme un point de comparaison entre des lots mesurés de la même manière plutôt que comme une valeur absolue intégrable directement dans un cahier des charges. Il en va de même pour la plage de 2,5 à 4,3 V : il s'agit d'une plage de référence pour la conception, et le seuil supérieur effectivement utilisé relève d'un choix concernant la durée de vie avant d'être un choix de capacité. L'électrode est un intrant bien maîtrisé ; le résultat reste le fruit de votre processus.

Caractéristiques techniques clés

• La charge et la densité sont deux promesses distinctes. 28 ± 0,4 mg/cm² et 2,3 ± 0,1 g/cm³ sont des valeurs indépendantes, et une feuille peut satisfaire à l'une tout en ne respectant pas l'autre. Toutes deux apparaissent sous forme de tolérances dans la fiche technique afin de pouvoir être vérifiées dès la réception plutôt que déduites des résultats des cellules trois semaines plus tard.
• Les deux faces sont enduites et calandrées. Il s'agit d'une électrode double face au sens fini, et non d'une feuille simple face enduite deux fois. La valeur de 122 µm par face et la hauteur d'empilement de 261 µm dans le tableau de calcul supposent toutes deux que les deux faces sont symétriques ; par conséquent, si vous ne mesurez qu'une seule face, intégrez le résultat dans le total plutôt que dans une comparaison unilatérale.
• La couche de carbone s'arrête à la largeur enduite. 1 µm sur chaque face, sur 150 mm, à l'intérieur d'un feuillet de 180 mm. Les 15 mm situés à l'extérieur correspondent à de l'aluminium nu, et cette limite est une caractéristique de la pièce, non un artéfact du processus d'enduction.
• Deux marges nues, une le long de chaque grand bord. Elles constituent la zone de soudure de la languette et la zone de préhension. Pour une dimension personnalisée, précisez à quel bord appartient la marge : deux marges et une seule marge correspondent à des pièces différentes dans le dispositif d'empilage.
• Fraction de matière active de 94,90 %, exprimée avec deux décimales. Ce n'intervient pas pour faire joli. Ce chiffre est multiplié directement par la masse de matière active et par conséquent par la capacité de chaque cellule que vous fabriquez à partir de cette feuille, et une erreur d'un pour cent modifie une électrode de 2,69 Ah d'environ 27 mAh.
• Cinq feuilles par emballage sous vide. La taille du conditionnement est une quantité d'évaluation : suffisante pour une matrice de pile bouton ou quelques cellules souples monocouches, insuffisante pour alimenter une ligne de production, et elle permet de maintenir la quantité ouverte à un niveau suffisamment faible pour être stockée correctement.
• Autres dimensions sur commande. La longueur et la largeur suivent la filière ; la largeur couchée et la marge suivent la tête d'enduction ; le chargement suit l'intervalle d'enduction et la teneur en matières solides. Modifier la marge correspond à un nouveau cycle d'enduction et non à une étape de découpage, et cela doit être coté comme tel.

Manipulation, stockage et sécurité

1. Stockage une fois l'emballage ouvert

La note de la fiche technique est brève et constitue l'intégralité de la spécification de stockage : refermez soigneusement les feuilles après ouverture et stockez-les dans une étuve à 60 °C ou dans une boîte à gants. Les deux options sont acceptables et le choix vous appartient, mais faites-le une bonne fois pour toutes. Une électrode séchée dans une étuve et une électrode conservée dans une boîte à gants arrivent à l'empileur avec des états de surface différents, et un programme qui alternerait entre les deux à mi-parcours introduirait une variable très difficile à dissocier de la chimie par la suite.

Ce contre quoi la note protège est l'humidité, et la défaillance qu'elle prévient n'est pas anodine. L'eau absorbée par le revêtement ressort lors du séchage sous vide et du scellement préalable, et au mieux, elle vous coûte du temps de pompe ; au pire, elle atteint l'électrolyte, où elle hydrolyse le sel et produit du fluorure d'hydrogène. C'est un problème de rendement au premier cycle et de gaz, et il sera imputé au matériau à moins que l'étape de stockage ne soit contrôlée. Conservez les feuilles ouvertes dans leur emballage scellé jusqu'au moment de l'utilisation, et ne laissez pas un emballage partiellement utilisé traîner à l'air libre dans le laboratoire entre deux équipes.

2. Manipulation de la feuille

Manipulez la feuille par les marges nues. Elles existent pour l'outillage et constituent également la seule partie de l'électrode qui tolère les doigts, les gants sans poudre ou les brucelles sans laisser de résidus sur la zone active. Une fois qu'une feuille a été saisie en travers du revêtement, la marque y reste pour toute la durée de vie de la cellule, et sur un revêtement de 122 μm, c'est également un point d'amorçage de fissures.

Évitez de plier ou de froisser la zone revêtue et ne laissez pas deux feuilles glisser l'une contre l'autre. L'abrasion de revêtement sur revêtement semble inoffensive sur un plan de travail et apparaît plus tard sous forme de micropores et de défaillances par micro-court-circuit au poste de pressage à chaud et de micro-court-circuit du tableau de processus. Si les feuilles doivent être transportées en vrac, intercalez-les plutôt que de les empiler nues. La coupe et le poinçonnage doivent rester à l'intérieur du contour de conception, et le rognage de la marge constitue une modification de la pièce plutôt qu'un simple nettoyage.

3. Sécurité

Il s'agit d'une électrode et non d'une cellule. Elle ne retient aucune charge, ne contient ni lithium métal ni électrolyte, et aucune tension ne la traverse ; par conséquent, les risques électriques associés au travail sur les batteries ne s'appliquent pas à ce stade. Les risques qui s'appliquent sont ceux habituels d'une fine poudre liée dans un revêtement : la poussière provenant de la coupe, du poinçonnage ou du rognage doit être extraite au niveau de l'outil plutôt que balayée par la suite, et les chutes doivent rejoindre votre flux de déchets d'électrodes habituel conformément aux règles de votre site plutôt que d'aller dans les déchets généraux.

Les résidus de solvant et de liant constituent l'autre aspect à considérer, et ils relèvent des données de votre fournisseur de revêtement plutôt que de cette page. Si votre service SSE (Sécurité, Santé, Environnement) a besoin d'une classification pour le transport ou le stockage, demandez-la lors de la commande afin que les documents administratifs voyagent avec les marchandises plutôt d'être reconstitués après leur arrivée.

FAQ d'ingénierie

Q : Pouvez-vous fournir une taille différente ?

Oui. La taille 241 x 180 mm est un format en stock, mais ce n'est pas le seul. Envoyez la longueur et la largeur de l'électrode, la largeur enduite, les bords qui doivent comporter la marge, si la feuille est simple ou double face, ainsi que la charge souhaitée, et le devis sera établi en fonction de ces chiffres. Soyez précis quant à la marge, car elle est définie par la tête d'enduction et non par la filière, et une modification de marge facturée comme une opération de rognage se traduira par un cycle d'enduction différent.

Q : La charge de 28 mg/cm² s'applique-t-elle à chaque face ou aux deux faces combinées ?

Elle est indiquée par face dans la fiche technique fournie, ce qui est l'usage habituel pour une électrode double face. Il est de toute façon utile de le confirmer sur le bon de commande, car la différence représente un facteur de deux sur chaque chiffre de masse et de capacité : à 28 mg/cm² par face, la feuille transporte environ 2,69 Ah, et si le chiffre correspondait aux deux faces combinées, elle transporterait environ 1,35 Ah. Le tableau de calcul de la section des spécifications s'appuie sur la valeur par face et indique quelles lignes doivent être réduites de moitié.

Q : Cette feuille peut-elle être utilisée dans une cellule cylindrique ?

Pas sous cette forme. Il s'agit d'une feuille plate et découpée dont les marges nues courent le long des deux grands bords, ce qui correspond à une configuration de cellules empilées. Une conception enroulée nécessite que la marge non revêtue s'étende le long du sens d'enroulement et requiert une bande étroite plutôt qu'une feuille de 180 mm de large ; de plus, avec 122 μm par face, le revêtement est suffisamment rigide pour que des rayons d'enroulement serrés entraînent leur propre risque de fissuration. Indiquez-nous le format de cellule avant de concevoir autour de cette électrode et nous vous proposerons à la place une feuille fendue ou dotée d'une marge différente.

Q : Que apporte réellement la couche de carbone, et est-elle incluse dans la masse surfacique du feuillard ?

La couche réduit la résistance entre le revêtement et le feuillard et offre un point d'ancrage au liant, ce qui permet à un revêtement de 122 μm de rester fixé lors du poinçonnage et de l'empilage. Elle n'augmente pas la capacité. Quant aux 4,09 mg/cm² du tableau : 15 μm d'aluminium à 2,7 g/cm³ donnent 4,05 mg/cm², cette ligne est donc cohérente avec le feuillard seul, et la couche de carbone de 1 μm n'y est pas comptabilisée séparément.

Q : Le lot est-il fourni avec des données de test spécifiques au lot ?

La fiche technique de cette page constitue la spécification de la pièce. Si votre inspection à réception exige des valeurs mesurées pour le lot livré, convenez des mesures et de la méthode de test avant la passation de commande afin qu'elles puissent y être intégrées. Poser la question après l'expédition des marchandises est la seule méthode qui ne fonctionne assurément pas, car la seule option restante est de mesurer les feuilles que vous avez déjà ouvertes.

Q : 60 °C est-il la température de fonctionnement de cette électrode ?

Non. La température de 60 °C indiquée dans la fiche technique correspond à une tolérance de stockage et de séchage de la feuille, et non à une classification thermique, et elle ne doit pas être reportée comme telle dans la spécification d'une cellule. La seule référence électrique sur cette page est la plage de 2,5 à 4,3 V, qui est une plage de conception pour la cellule plutôt qu'une limite de l'électrode seule.

Si votre question concerne une taille, une charge ou une marge qui ne figure pas sur cette page, il est probablement plus rapide de la poser que d'essayer de contourner le problème. Les fabrications sur mesure représentent la manière dont la plupart de ces électrodes sont vendues en pratique.

Indiquez-nous le format de cellule que vous construisez et la charge dont vous avez besoin, et nous vous confirmerons la taille de l'électrode, la marge et l'emballage avant toute enduction.
