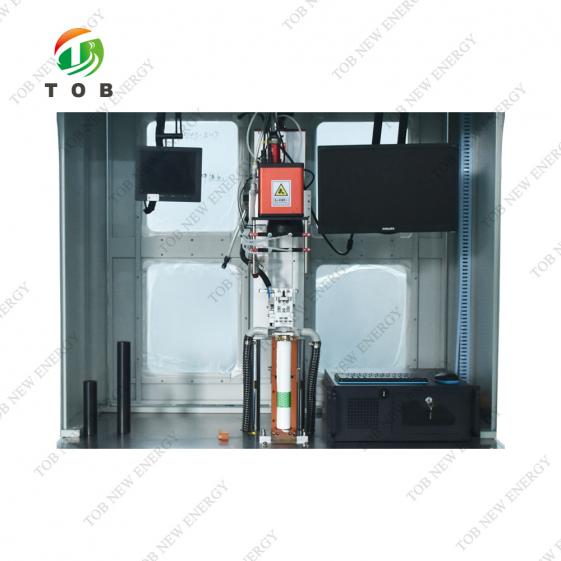

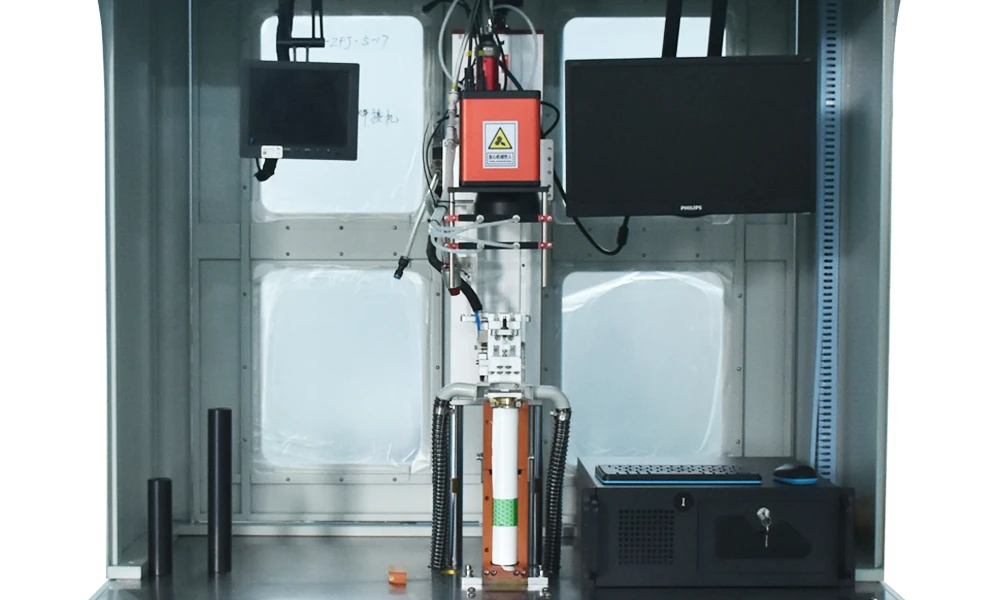

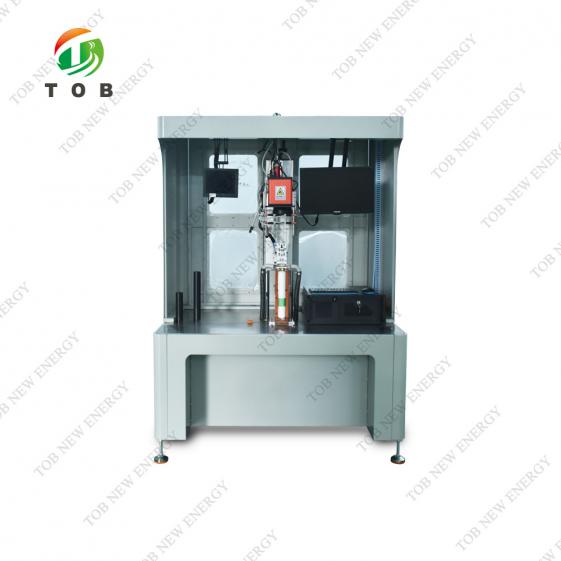

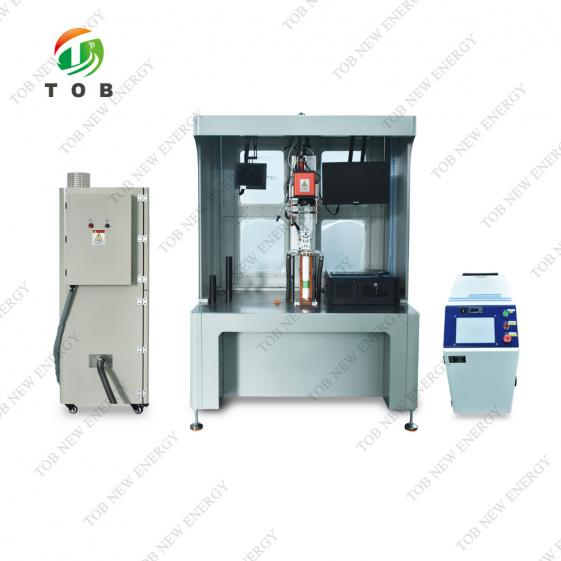

Machine de soudage laser pour collecteurs de courant cylindriques sans table pour batteries

Machine de soudage laser pour collecteurs de courant cylindriques sans table pour batteries

CARACTÉRISTIQUES

Présentation du produit

● Cette machine de soudage laser TOB-ZFJ50320-3000 est conçue pour les batteries lithium-ion cylindriques, en se concentrant sur le soudage de haute précision des collecteurs de courant positifs et négatifs.

● Il est couramment utilisé dans les chaînes de production de batteries, la fabrication pilote et les environnements de production de masse à partir du laboratoire où la constance du soudage, le taux de rendement et la stabilité du processus sont essentiels.

● Le système intègre le positionnement des cellules par fixation, le pressage pneumatique et le soudage laser galvanométrique, permettant un alignement précis et des résultats de soudage stables pour les structures de batteries de table.

Description du produit

La machine fonctionne en positionnant avec précision l'élément cylindrique aplati de la batterie à l'aide d'un dispositif de fixation. Après la mise en place manuelle du collecteur de courant, une tête de presse pneumatique applique une pression uniforme pour stabiliser la zone de soudure. Un système laser à commande galvanique réalise ensuite une soudure rapide et précise sur les collecteurs de courant positif et négatif.

● Cet équipement est conçu pour prendre en charge les conceptions modernes de batteries de tables, aidant les fabricants à améliorer la conductivité électrique, à réduire la résistance interne et à maintenir une qualité de soudage constante tout au long de la production.
Grâce à sa commande par automate programmable et à sa conception mécanique ergonomique, la machine offre un fonctionnement fiable, une intégration facile et une stabilité de production à long terme.

Principe de fonctionnement et flux de processus

Principe de fonctionnement :

● La machine combine le positionnement mécanique, le pressage pneumatique et le contrôle de l'énergie laser pour obtenir un soudage précis et répétable des collecteurs de courant de la batterie.

Flux de processus :

● Placez manuellement la cellule de batterie cylindrique aplatie.

● Placez manuellement le collecteur de courant

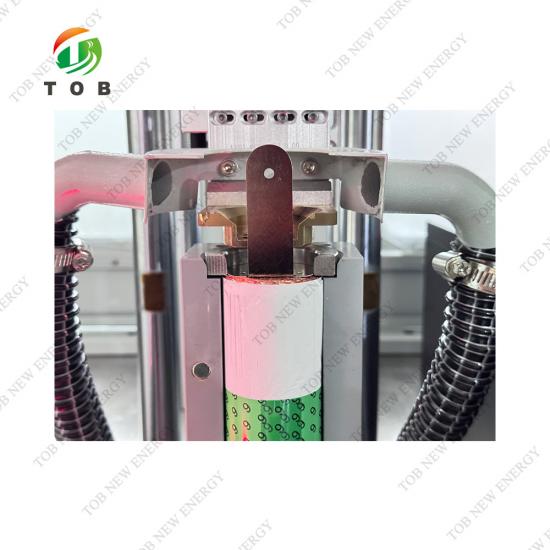

● Un vérin pneumatique appuie sur le collecteur et le fixe.

● Le système laser galvanométrique effectue un soudage de précision

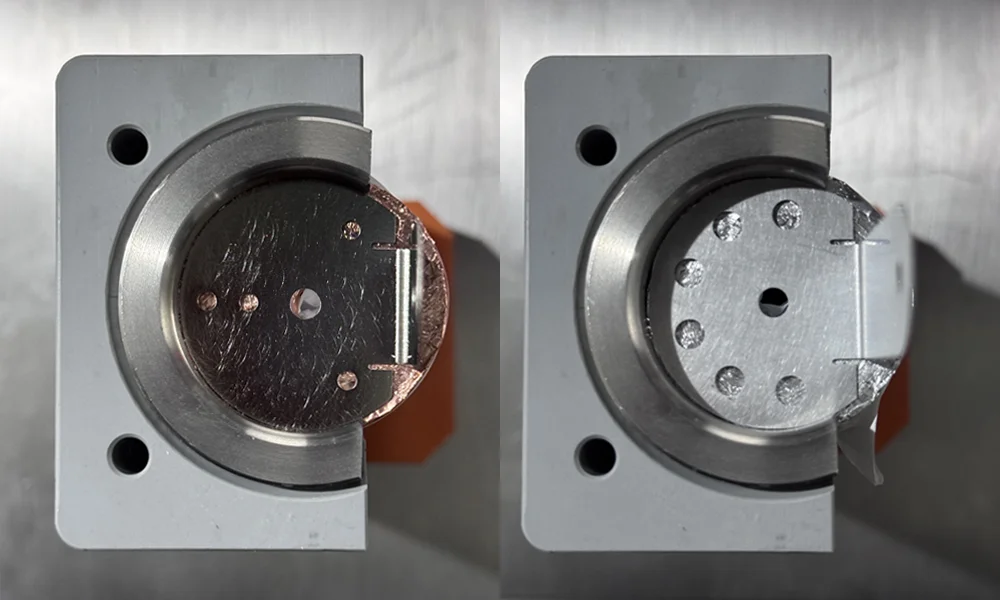

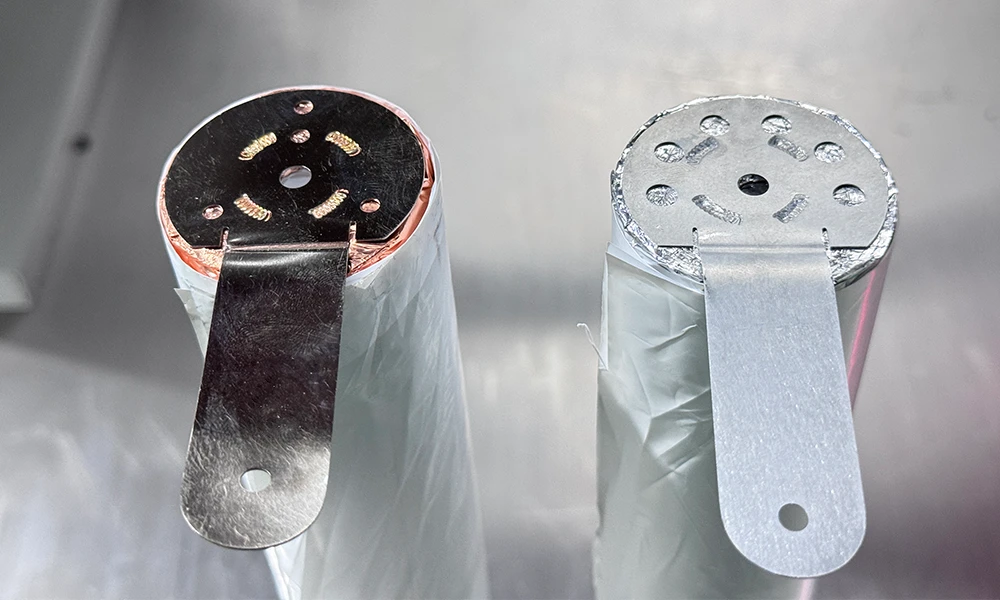

● Les collecteurs positifs et négatifs sont soudés séquentiellement.

● L'aspiration des poussières nettoie la zone de soudage

● La cellule soudée est transférée manuellement au processus de tubage

Principaux composants du système :

● Système de positionnement des cellules
Assure un alignement précis des cellules cylindriques grâce à des vérins pneumatiques et des dispositifs de fixation de précision.

● Assemblage de la tête de presse à souder

Fournit une pression stable et uniforme grâce à des vérins pneumatiques, des guides linéaires et des mécanismes à ressort.

● Système de soudage laser

Comprend un scanner galvanométrique, des vérins de positionnement et une source laser industrielle pour le soudage à grande vitesse des collecteurs de courant.

● Système de commande électrique

Le contrôleur PLC, l'interface homme-machine à écran tactile, les capteurs, les relais et les composants de sécurité assurent un contrôle précis des processus et une sécurité opérationnelle.

● Châssis et enveloppe de la machine

Construit avec de l'acier de construction, des plateformes plaquées résistantes à la corrosion et des enceintes de sécurité en alliage d'aluminium avec des panneaux en PVC transparent.

paramètres techniques de l'équipement

● Taux de qualification des produits : 99 % (ne prenant en compte que les rebuts dus à des problèmes d’équipement)

● Capacité/vitesse d'un seul équipement (machine unique) : ≥ 2 PPM (variable légèrement en fonction du procédé de traitement du matériau)

● Taux d'utilisation des équipements : ≥95 % (Défaillances causées uniquement par les équipements)

● Équipement électrique : Tension 380 V 50 Hz ; La fluctuation de tension est inférieure à ±10 %

● Puissance de l'équipement : 10 kW

● Exigences relatives à la source d'air : ≥ 0,6 MPa (fournies par le client)

● Air comprimé : pression 0,5-0,7 MPa, débit 100 L/min

● La conception de la machine doit permettre d'obtenir d'excellentes performances ergonomiques.

● Pour la structure de la machine, il est préférable d'utiliser de l'aluminium, de l'acier inoxydable ou un revêtement électrolytique pour une meilleure protection contre la corrosion.

● Lignes de production pilotes de batteries

● Passage du laboratoire à la production industrielle

● Solutions de fabrication de batteries sur mesure

● Procédés de soudage avancés pour la recherche et le développement de batteries

Principaux avantages
● Conçu spécifiquement pour les tables à structures de batteries cylindriques

● Soudage laser de haute précision des collecteurs de courant

● Qualité de soudage stable avec un taux de rendement ≥ 99 %

● Assure une production constante sur les lignes de fabrication de batteries

● Convient aussi bien aux lignes pilotes qu'à la production à grande échelle

● Intégration facile aux systèmes de production de batteries existants
