chambre d'essai de bureau à température constante

1. modèle de produit

Tob-mhw-25-s chambre d'essai à température constante de bureau

2 applications applications du produit

nouvelle cellule de poche d'énergie et test de température constante de la pile bouton

3 、 limite d'échantillon

il est interdit d'utiliser cet équipement d'essai:

essai ou stockage d'échantillons de matières inflammables, explosives et volatiles

test ou stockage d'échantillons corrosifs

test ou stockage d'échantillons de source d'émission électromagnétique forte

essai ou stockage d'échantillons de substances radioactives

test ou stockage d'échantillons de substances hautement toxiques

test ou stockage d'échantillons pouvant produire les substances ou objets ci-dessus pendant le test ou le stockage

4 、 volume, taille et poids

4.1 volume intérieur

25l

4.2 taille de la boîte intérieure

l280 mm × p250 mm × h360 mm

4.3 taille d'apparence

l360 mm × p450 mm × h470 mm

4.4 poids net de l'équipement

environ 40kg

5 、 performances

5.1 tester les conditions environnementales

température ambiante + 25 ℃ 、 humidité relative≤85% 、 aucun échantillon dans la chambre d'essai (sans charge)

5.2 plage de température

15 ～ 60 ℃

5.3 Fluctuation de la température

≤1 ℃ （sans charge, température stable）

5.4 écart de température

± 2,0 ℃ （sans charge, température stable）

5.5 temps de chauffage

25 ℃ → 60 ℃ ≤30 min

5.6 temps de refroidissement

25 ℃ → 15 ℃ ≤60 min

Structure 6 、

6.1 structure d'isolation

matériau de la paroi extérieure: plaque d'acier laminé à froid de haute qualité, surface pulvérisée et peinte

matériau de la paroi intérieure: plaque en acier inoxydable sus304

matériau d'isolation de l'armoire: mousse de polyuréthane (épaisseur d'isolation 50 mm)

6.2 canal de climatisation

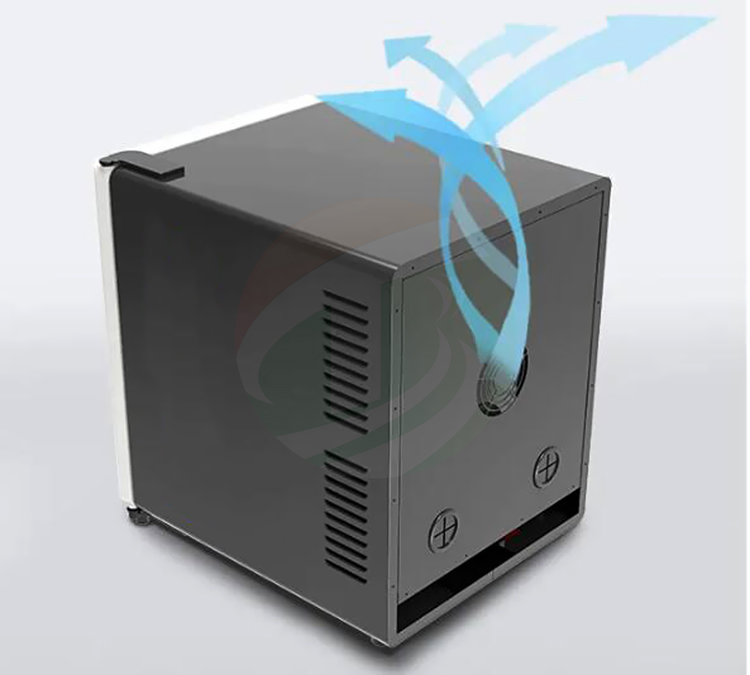

ventilateur axial, module de refroidissement (chauffage) à semi-conducteur

6.3 Configuration standard de la boîte de test

porte de la boîte: verre trempé anti-buée creux + cadre en acier inoxydable

trou de plomb (avec bouchon en caoutchouc souple): φ50mm 1 pcs (situé sur le côté gauche de l'armoire)

porte-échantillon: 4 couches de porte-échantillon électriquement isolant, porteur (uniformément réparti): 2 kg / couche

éclairage: lumières led

6.4 panneau de commande

boutons de commande tactile

6.5 unité de climatisation

module de refroidissement (chauffage) à semi-conducteur

Système de contrôle électrique 7 、

7.1 contrôleur

affichage numérique mené + contrôleur de touche tactile

7.2 méthode de réglage

touche tactile

7.3 voie de contrôle

ventilation à circulation forcée. le système de commande contrôle la sortie du module de refroidissement (chauffage) à semi-conducteur en fonction de la valeur de température définie et calcule automatiquement le résultat de sortie via pid, de manière à obtenir un équilibre dynamique.

7.4 voie de communication

interface standard ethernet

8. cordon d'alimentation

8.1 fil de prise

Câble de connexion à trois trous de 1,5 m 10a (avec protection contre les fuites)

9, le transport de la boîte de test est intégral, et l'ensemble du transport

Taille

taille maximale d'expédition (sans emballage): "voir 4.3 dimensions"

10 、 conditions d'utilisation l'utilisateur garantit les conditions suivantes (l'utilisateur est responsable de l'installation des lignes d'alimentation des équipements)

10.1 site d'installation

bonne aération

pas de fortes vibrations autour de l'appareil

pas de champ électromagnétique puissant autour de l'équipement

pas de substances inflammables, explosives, corrosives et de poussière autour de l'équipement

10.2 conditions environnementales

température: 5 ～ ～ 35 ℃ ； humidité relative: ≤85% ； pression atmosphérique: 86kpa k 106kpa

10.3 condition d'alimentation

tension ac (220 ± 22) v (50 ± 0,5) hz

alimentation monophasée + fil de terre de protection 0,2kw

courant maximum 1a

10.4 autres

l'ouverture de la porte de la boîte de test pendant le test entraînera des fluctuations de température dans la boîte

11 、 spécifications et placement de la batterie

11.1 Spécifications

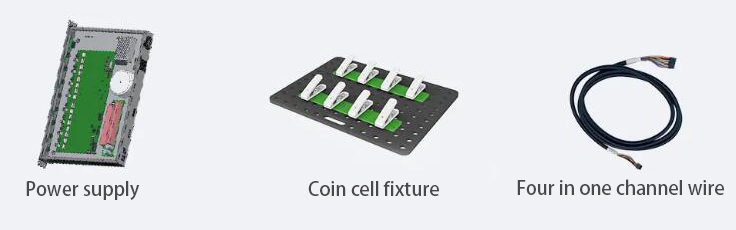

pile bouton ou pile

11.2 placement

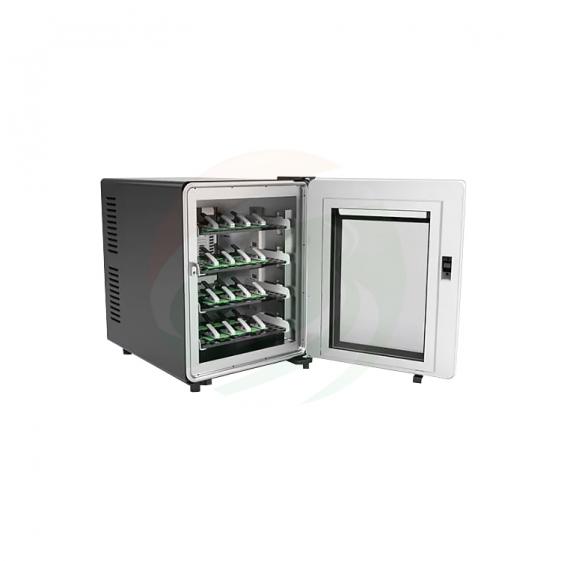

placement à quatre couches (chaque couche peut contenir jusqu'à 8 piles bouton)
