Cylindre de cellules de batterie de formage et de la machine de classement,Constante, courant constant tension d'alimentation, le courant constant pour constant de la tension de commutation sans impact, particulièrement adapté pour les batteries lithium-ion de charge de batterie exigences
Marque:
TOB NEW ENERGYarticle no.:
TOB-512-2Lordre (moq):
1setPaiement:
L/C,T/T,Western Unionorigine du produit:
Chinaport d'expédition:
XIAMENDelai:
30
SPÉCIFICATIONS
1. Machine À Décrire

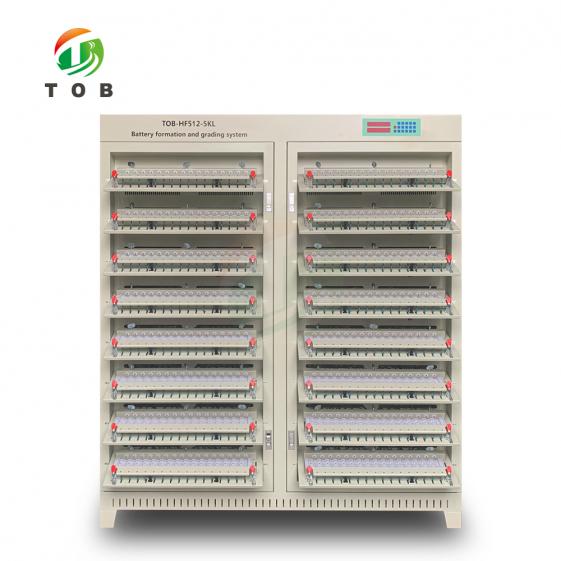

TOB-512-2L L'appareil est principalement composé d'une interface de communication et d'une batterie de détection de cabinet. La batterie de tests de cabinet est composé de batterie de serrage et d'une plaque de corps pour placer le gabarit, une constante de courant de la source de tension, un circuit de commande, un circuit d'échantillonnage, une seule puce de micro-ordinateur et d'un panneau de contrôle.
1. Chaque équipement peut faire courant constant,tension constante de charge et de décharge à courant constant pour 512 pcs de la cellule qui est à l'intérieur de la plage de tension.
2. Constante, courant constant tension d'alimentation, le courant constant pour constant de la tension de commutation sans impact, particulièrement adapté pour les batteries lithium-ion de charge de batterie exigences
3. L'appareil adopte AVR une seule puce d'ordinateur comme le centre de contrôle, et coopère avec le périphérique d'échantillonnage du circuit, qui peut être contrôlée par le haut de l'ordinateur. Lorsqu'il est connecté à l'ordinateur, l'complets de charge et de la courbe de décharge de tous les canaux peuvent être enregistrées, ou il peut être séparé de la partie supérieure de l'ordinateur et est exploité par le panneau de contrôle. Constante de courant de la tension de charge, courant constant d'essai de décharge, le tri par le temps, etc.
4. Chaque batterie dispose de son propre courant constant et tension constante de la source, et l'auto-formation de la boucle n'affectent pas les uns les autres.
5. Une LED est monté sur chaque de la batterie montages opérationnels, affichage de l'état, et lorsque la décharge est terminée, il peut être utilisé pour indiquer la capacité de la batterie de tri.
6. La détection en temps réel de chaque tension de la batterie, lors de la charge, premier courant constant de charge, lorsque la tension de la batterie atteint la valeur réglée, il se fera en douceur transfert à tension constante de la charge, lorsque l'heure de jeu actuel ou de la résiliation condition est satisfaite, le chargement se termine. Lorsque le courant constant est déchargée, lorsque la tension de la batterie est inférieure à la valeur réglée, la décharge se termine, et le voyant de la batterie s'allume.
7. Avec la puissance-vers le bas la fonction de protection, à l'origine de flux de travail peut continuer à courir après le pouvoir
8. La partie supérieure de l'ordinateur peut régler 32 étape de travail de paramètres et de 256 cycles. Chaque supérieur ordinateur peut se connecter de 1 à 15 ensembles de seule puce de micro-ordinateur du système.(proposer ci-dessous 10 jeux)
9.Logiciel de prise en charge des fonctionnalités
1) . Utilisez le graphique de l'interface pour afficher des données telles que la tension, le courant, le temps et la capacité de chaque batterie, et d'afficher le statut du travail et des conditions anormales dans différentes couleurs.
2) Arbitraire sectorielle de la batterie indication de capacité (jusqu'à 100 segments)
3) Les points de données peuvent être enregistrés en fonction de l'évolution des conditions de tension, le courant et le temps de former un complets de charge et décharge les données de la courbe, et l'intervalle de temps de la courbe de points de données est ≤10 secondes.
4) de la Batterie fonction de tri dans des conditions variées (de capacité, de temps, d'ouvrir
circuit de la tension, de la décharge de la plate-forme, etc.)
5) calcul Automatique de courant constant de charge de ratio, de la perte de capacité, l'efficacité de la décharge, tension moyenne, la médiane de tension, etc.
6) l'Opérateur paramètre d'autorisation, l'utilisation hiérarchique
7) Peut-affichage de la charge et de décharge de la courbe, diagramme du cycle
2. Paramètre technique
Modèle |
TOB-512-2L |
Canal Pas. |
Cinq cent douze |
Méthode de contrôle de flux de travail |
L'ensemble de commande de la Cabine |
Un modèle de chargement |
Tension constante,courant constant |
Frais de coupure de |
La tension, le courant, le temps, la capacité |
Mode de vidange |
Courant Constant |
Décharge de coupure de |
La tension, le temps, la capacité |
L'échantillonnage, le cycle d'inspection |
≤10s |
Voltagemeasurement gamme |
0~5V,Résolution 1mV |
Batterie plage de tension d' |
Charge:0~4.5 V,Décharge:4.5~2,5 V |
Constante de la plage de tension |
3~4.5 V |
Précision de la tension de |
±(0.05%RD+0.1%FS) |
Gamme de courant |
Charge:0.01-2A,Décharge :0.01-2A,Résolution:1mA |
Précision du courant |
±(0.1%RD+0.1%FS) |
Le Temps De Jeu De Plage |
Un réglage de 0~30000 minutes, l'unité de temps est min |
L'exactitude du temps |
≤±0,1% de |
Type de serrage |
Méthode à quatre fils luminaire |
De serrage plage de réglage de |
10mm-90mm |
Support type de batterie |
Cylindre de cellules |
Source de tension |
3 phases 4 fils,AC380V±5%,50HZ,Puissance consumption15KW |
méthode de communication |
RS485,57600 Bauds |
La taille de la Machine |
1440mm(longueur) x 500mm(largeur) x 1840mm(hauteur |
environnement de travail |
La température:0-40℃,liés à température≤85% |
Pleine charge courant de fonctionnement |
La ligne de Phase, jusqu'to15A, ligne de zéro jusqu'to3A |
Dispositif de courant de démarrage |
Commutateur d'Air moment de fermeture sur 60A |
N. W |
Pour discuter de 300kg |
Système principal les exigences de configuration
|
Configuration minimale du système de l'ordinateur: PROCESSEUR au-dessus de P4, de la mémoire au-dessus de 2G, l'espace du disque dur au-dessus de 200G, EGA/VGA écran couleur, un lecteur de CD-ROM, une souris, MicrosoftTM Windows XP et au-dessus, un à la disposition série rs-232 port de communication, de support de Windows de l'Imprimante. Le système informatique est autonome par l'utilisateur, et le nombre de systèmes de micro-ordinateur est déterminé en fonction des besoins réels.
|
L'Affichage Des Produits
