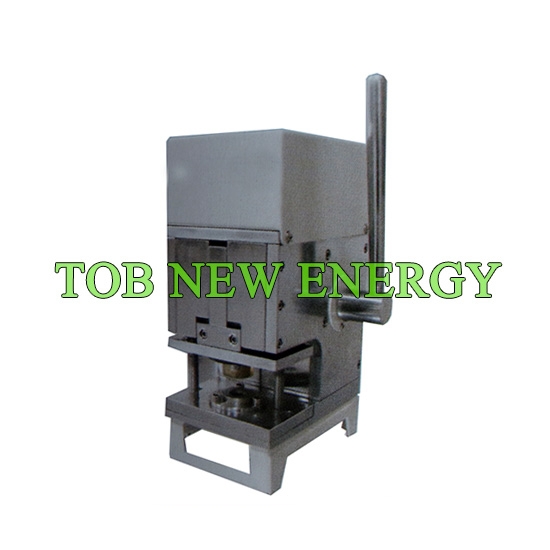

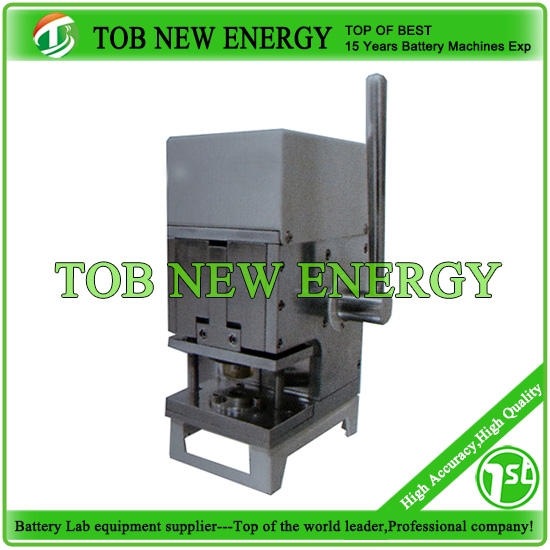

poinçonneuse à électrode et séparateur

modèle de machine

poinçonneuse à pile bouton    tob-cp-s2

en fonctionnement

Manuel

taille de poinçonnage

configuration standard: matrice de poinçonnage φ14mm,

φ8-24mm peut être choisi

Notes d'application

pour les piles bouton CR2016, CR2025 ou / et CR2032,

nous aurons besoin d'au moins trois matrices de coupe:

un 15 mm (pour le boîtier latéral négatif, qui est de 16,5 mm de diamètre)

b 19 mm (pour le boîtier latéral positif, qui a un diamètre de 20 mm)

c 20 mm (pour séparateur pour séparer complètement les électrodes)

pour pile bouton cr2450:

La matrice de coupe de 20 mm peut être utilisée pour couper les disques d'électrode et

Matrice de coupe de 24 mm pour électrode ou   disque séparateur.

matériaux de matrice

acier de haute qualité avec hrc60   dureté

coup de poinçon

25 mm

épaisseur de poinçonnage

Électrode et séparateur 0,005-0,5 mm

avantages

opération simple

poids léger

peut à la fois couper l'électrode et le séparateur

dimension

166 * 196 * 233 mm

poids

environ 15kg

garantie

garantie limitée d'un an avec assistance à vie
