Carte de test pour piles boutons à 8 canaux pour CR2016, CR2032, CR2325, CR2450

Carte de test de piles bouton à 8 canaux pour CR2016, CR2032, CR2325, CR2450 - TOB-BC-8

Huit canaux indépendants sur un support en polypropylène. Les câbles de test et les pinces crocodiles sont commandés séparément.

Ce que fait le TOB-BC-8

Le TOB-BC-8 peut contenir huit piles bouton et transporte simultanément les huit connexions vers un testeur multicanal. Chaque position accueille une pile, la fixe dans le support et permet un chargement et un déchargement faciles, ce qui rend pratique le montage d'un lot de piles en une seule fois. Des piles d'un diamètre allant jusqu'à 25 mm s'y adaptent, de sorte que les tailles les plus courantes dans un laboratoire de piles bouton - CR2016, CR2032, CR2325 et CR2450 - se trouvent toutes sur la même carte.

Les huit canaux fonctionnent de manière indépendante. Le chargement, le retrait ou le remplacement d'une pile dans une position n'interrompt pas un test déjà en cours sur une autre.

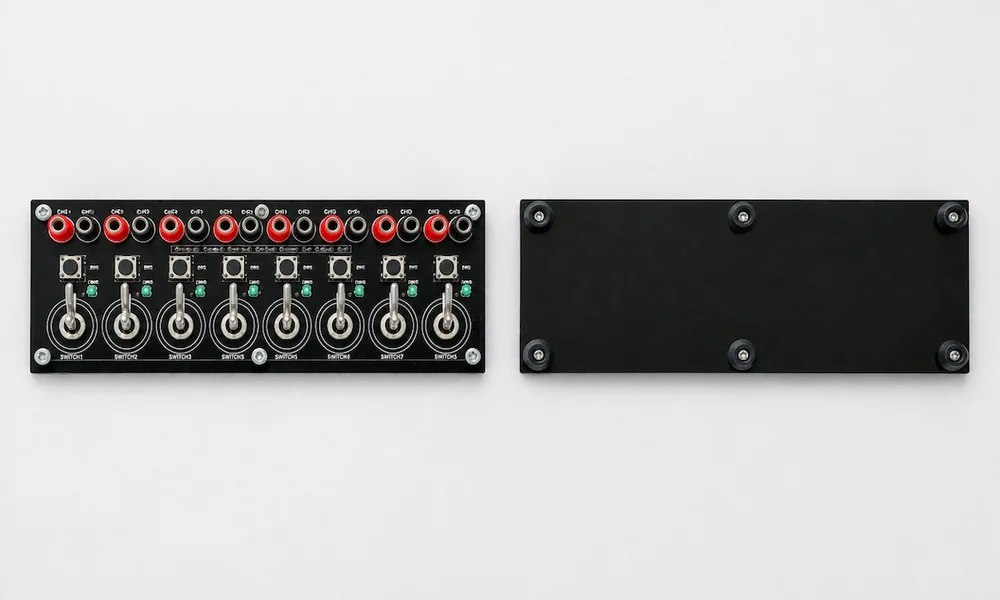

La carte TOB-BC-8, vue de face et de dos.

Spécifications

Contenu de l'emballage standard

L'emballage standard comprend la carte de test. Les câbles de test et les pinces crocodiles ne sont pas inclus et sont commandés séparément.

Il s'agit d'une séparation délibérée plutôt que d'une pénurie. Le côté carte de chaque câble est la même fiche banane de 4 mm, mais le côté testeur ne l'est pas : un laboratoire utilisant un testeur TOB a besoin du câble à baïonnette à 4 broches, tandis qu'un laboratoire connectant la carte à un cycler tiers a besoin du câble à pince crocodile. Envoyer les deux enverrait l'un d'eux directement dans un tiroir. Choisissez le câble correspondant à votre testeur dans la section suivante.

Câbles de test et pinces, commandés séparément

Deux types de câbles sont disponibles pour la carte, et tous deux constituent des articles séparés. Chacun se termine par une fiche banane de 4 mm du côté de la carte, de sorte que l'un ou l'autre s'adapte aux huit douilles rondes de la carte, qui mesurent environ 4 mm de diamètre. Ce qui change, c'est l'extrémité du testeur.

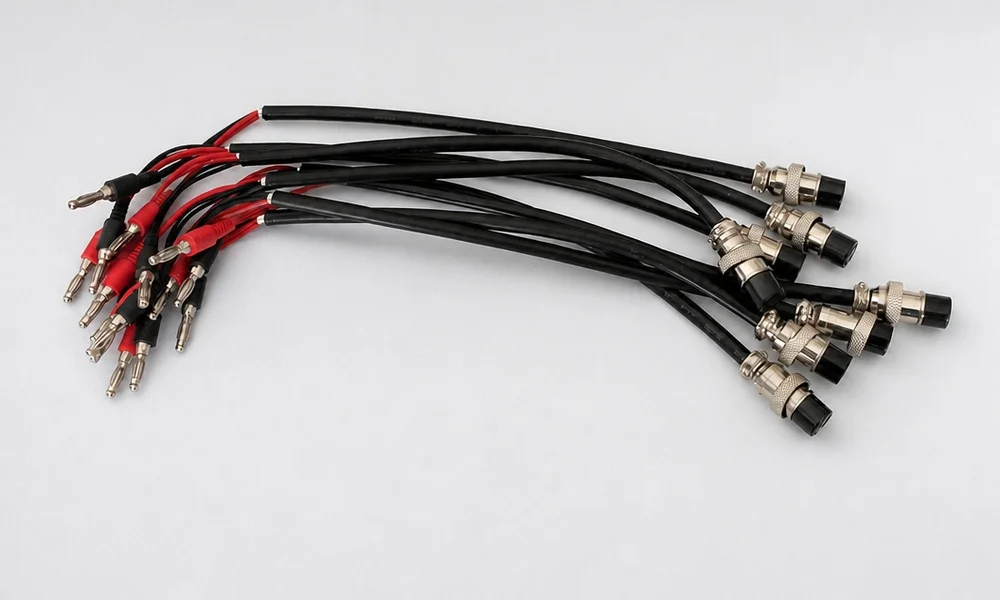

Le câble à baïonnette à 4 broches : fiche banane côté carte, prise à baïonnette côté testeur.

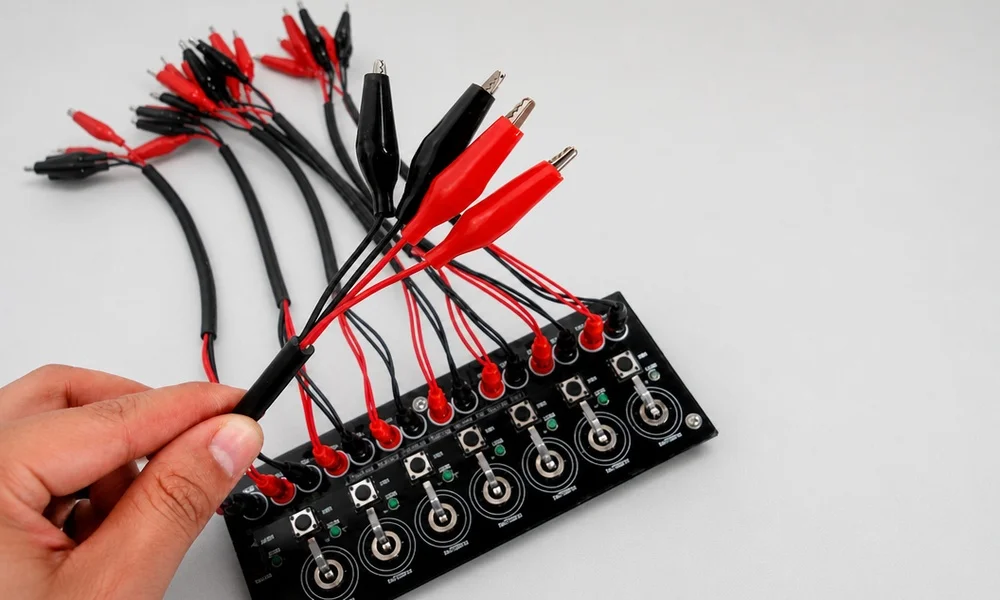

Le câble à pinces crocodile, avec les quatre pinces qui se fixent sur les bornes à vis ou les plots nus des testeurs tiers.

Le diamètre maximal du fil sur l'un ou l'autre câble est de 4,2 mm. Indiquez-nous le modèle du testeur ou envoyez une photo de son connecteur lors de votre commande. Le côté carte est fixe, de sorte que l'extrémité du testeur est la seule partie qui doit être adaptée, et nous l'adaptons avant l'expédition du câble.

Les quatre pinces sont de deux tailles différentes à dessein. La mesure de la tension passe par la petite paire et le courant par la grande paire, c'est pourquoi le jeu de pinces fonctionne avec des testeurs d'autres fabricants et pas seulement avec les nôtres.

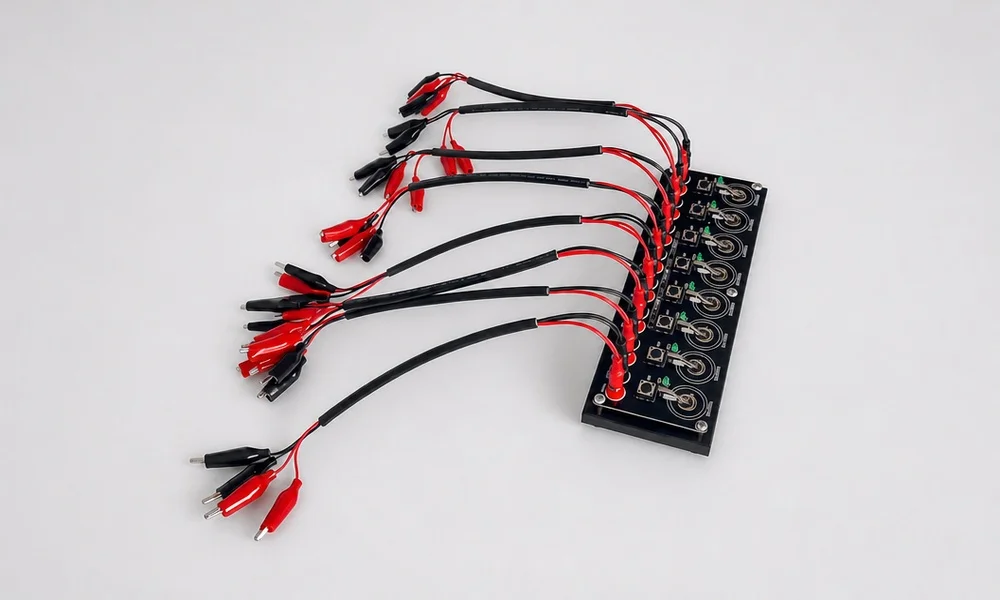

Une carte entièrement équipée de cordons à pinces crocodile à quatre fils.

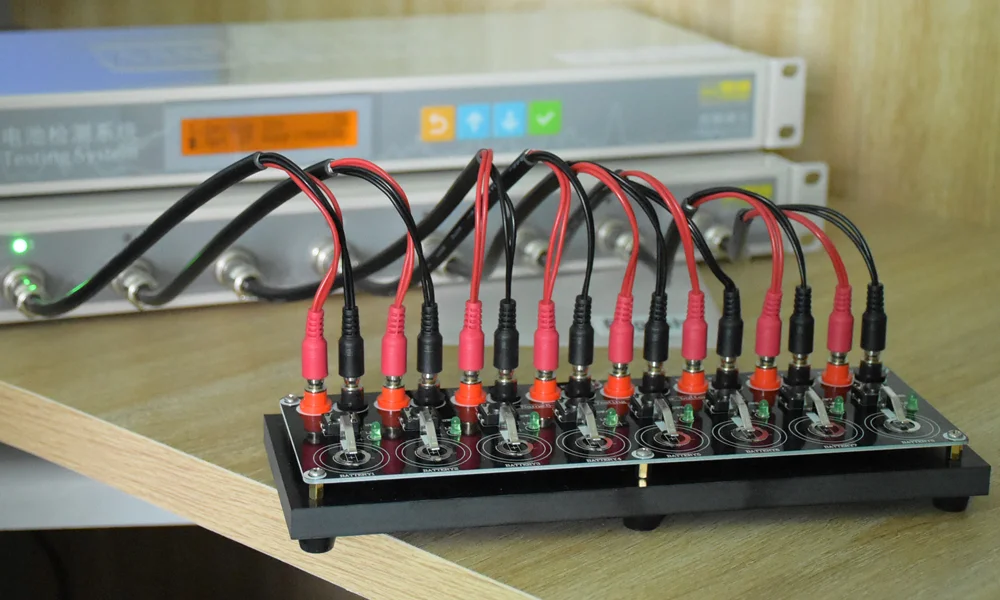

Carte et testeur reliés par des câbles à baïonnette à 4 broches, l'agencement pour lequel l'option à baïonnette est achetée.

Vérification de la polarité avant le début du test

La carte intègre une vérification de la polarité. Placez la pile, appuyez sur le bouton de vérification, et le voyant lumineux s'allume lorsque la pile est dans le bon sens. Une pile inversée est détectée à l'établi, avant que le canal ne soit connecté à un test, plutôt qu'après la fin du test, ce qui obligerait à jeter les données.

Où se situe la carte dans une configuration de test

La carte est passive. Elle maintient les piles et assure la connexion, de sorte que son comportement dépend du testeur en amont. Si vous choisissez un testeur en même temps, la gamme comprend le TOB-5V10mA coin cell tester et le TOB-CT-4008Q-5V100mA-HWX four-range 5V100mA coin cell tester. Indiquez celui que vous achetez et le câble sera livré avec une extrémité de testeur correspondante.

Lorsque les testeurs doivent rester fixes, le TOB-MPJ-19-MA-5 movable rack for coin cell testers permet de ranger un groupe d'entre eux hors de l'établi. Pour les tests nécessitant une température contrôlée, l'TOB-HW-200-160CH constant temperature chamber for battery test est l'enceinte de la même gamme.

Foire aux questions

Les câbles sont-ils fournis avec la carte ?

Non. L'emballage standard comprend uniquement la carte de test. Les câbles de test et les pinces crocodile sont des articles séparés, car l'extrémité du testeur diffère entre un testeur TOB et un cycleur tiers. Indiquez-nous le modèle de votre testeur lors de votre commande et le câble fourni y sera adapté.

Puis-je utiliser des câbles que je possède déjà ?

S'ils se terminent par une fiche banane de 4 mm, le côté carte les acceptera : les huit douilles de la carte mesurent environ 4 mm de diamètre et acceptent des fils jusqu'à 4,2 mm. L'autre extrémité doit simplement correspondre à votre testeur, de sorte que les câbles existants fonctionnent souvent.

Quelles piles boutons conviennent ?

N'importe quelle pile bouton jusqu'à 25 mm de diamètre. Les modèles CR2016, CR2032, CR2325 et CR2450 se logent tous aux mêmes emplacements, de sorte qu'un lot de tailles mixtes ne nécessite pas de deuxième carte.

Est-ce que les huit canaux interfèrent les uns avec les autres ?

Non. Les huit canaux fonctionnent indépendamment, de sorte que charger, retirer ou échanger une pile dans une position n'interrompt pas un test déjà en cours dans une autre.

Est-ce que cela fonctionne avec un testeur d'un autre fabricant ?

C'est à cela que sert le câble à pinces crocodiles. Ses quatre pinces, deux petites pour la tension et deux grandes pour le courant, se fixent sur les bornes à vis ou les plots nus des testeurs d'autres fabricants, et l'extrémité côté carte est la même fiche banane que sur le câble à baïonnette.

Comment s'assurer qu'une pile est placée dans le bon sens ?

Appuyez sur le bouton de vérification. L'indicateur de polarité intégré s'allume lorsque la pile est correctement placée, avant que le canal ne soit connecté à un test.

Commander la carte avec un câble

Envoyez-nous trois éléments pour que la commande puisse être chiffrée en une seule réponse : le nombre de cartes, le testeur auquel les cartes seront reliées, et si vous souhaitez le câble à baïonnette à 4 broches ou le câble à pinces crocodiles. Si le testeur n'est pas un appareil TOB, une photo de ses bornes nous suffit pour confirmer lequel des deux câbles convient.

Écrivez à tob.amy@tobmachine.com ou appelez le +86 181 2071 5609.
