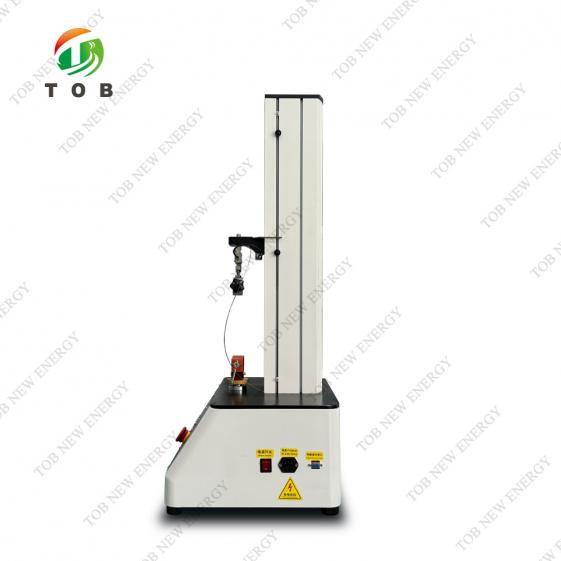

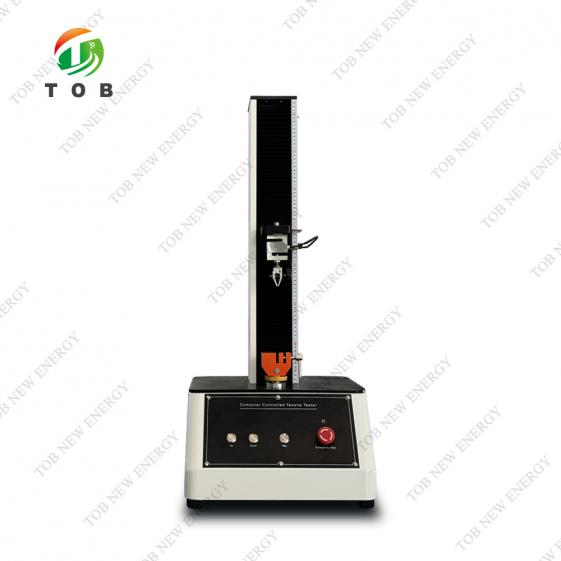

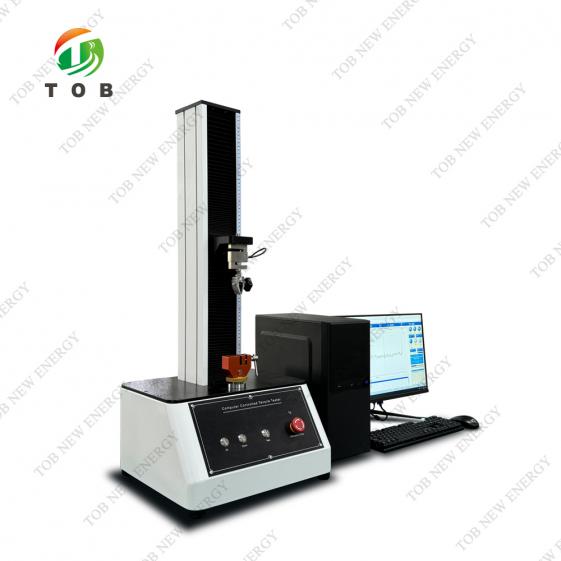

Testeur de force de pelage et d'adhérence des électrodes de batterie

Testeur de force de pelage et d'adhérence des électrodes de batterie

CARACTÉRISTIQUES

Mesurez avec précision la force d'adhérence critique (force de pelage) des revêtements d'électrodes aux collecteurs de courant avec notre testeur de force de pelage et d'adhérence TOB-GM-B01 dédié.

Indispensable pour la R&D et le contrôle qualité des batteries lithium-ion, cet instrument évalue l'intégrité de la liaison mécanique entre la couche de matériau actif (revêtement de la cathode ou de l'anode) et son substrat métallique (Al ou Cu). Une mesure fiable de la résistance au pelage a un impact direct sur les performances et la longévité de la batterie en garantissant la résistance des électrodes aux contraintes de fabrication (calandrage, découpe, manipulation) et en empêchant le délaminage pendant le cyclage. Optimisez la formulation de vos électrodes, vos procédés de revêtement et le choix de vos liants grâce à des données d'adhérence quantifiables afin d'améliorer la durabilité, la sécurité et la densité énergétique de la batterie.

Présentation du produit :

• Le testeur de résistance au pelage est contrôlé par ordinateur, qui est utilisé professionnellement dans le test de résistance à la traction/allongement à la rupture/résistance à la perforation du diaphragme de la batterie, etc. Le principe du test consiste à installer l'échantillon sur un support fixe, à étirer ou à perforer l'échantillon à une vitesse spécifiée et à évaluer la résistance à la traction et la résistance à la perforation du produit d'injection grâce à la valeur de force mesurée.
• La machine adopte un capteur de force de haute précision, grâce à une technologie de mesure et de contrôle par micro-ordinateur, un entraînement à vis à billes de précision, un entraînement par moteur efficace et silencieux, avec un test simple, une valeur de force précise, une vitesse constante, une belle apparence, un fonctionnement fluide et silencieux et de nombreux autres avantages.

Norme de référence

• GB/T 36363-2018 Séparateur en polyoléfine pour batteries lithium-ion

Éléments mesurables :

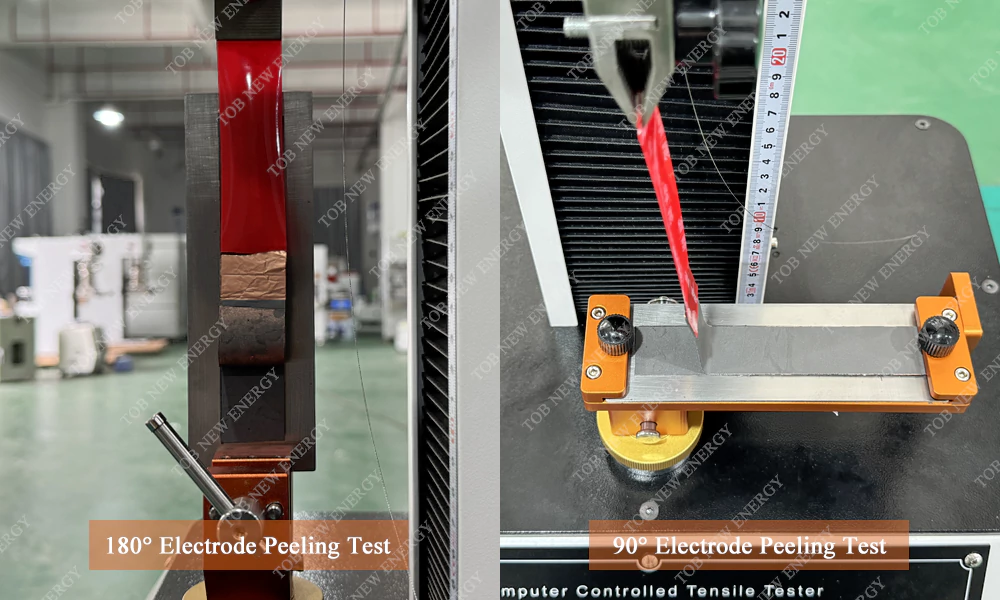

• Test de résistance au pelage et d'adhérence des électrodes de batterie
• Résistance à la traction/allongement à la rupture du séparateur de batterie.
• Force de perforation/résistance à la perforation.

Paramètre principal :

• Capacité : 200 N (en option 10, 20, 50, 100, 200, 500 N)
• Résolution : 0,001 N (1/500 000)
• Précision : ≤±0,5 % (grade 0,5) Course d'essai : 400 mm
• Largeur du luminaire : 25 mm
• Affichage : chinois et anglais, affichage sur écran d'ordinateur
• Vitesse de test : 0,01 ~ 500,00 mm/min peut être réglée arbitrairement
• Affichage du déplacement : 0,001 mm
• Précision de la vitesse : ±1 % puissance nominale : 200 W
• Dimensions : 400 × 450 × 990 mm Poids : 35 kg
• Source d'alimentation : AC220V, 50HZ, 1A

Configuration standard :

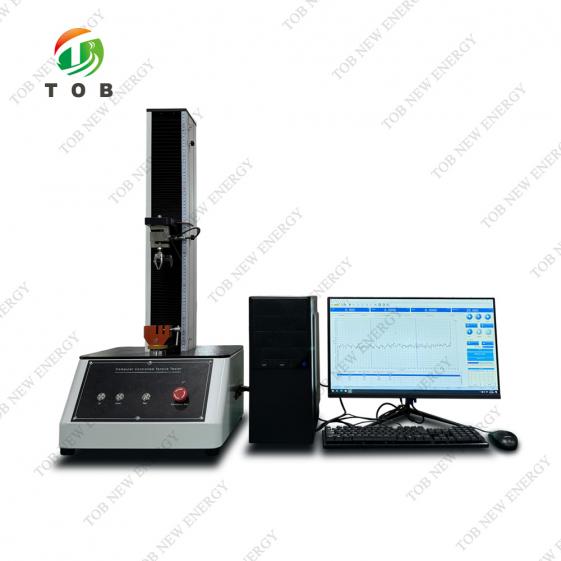

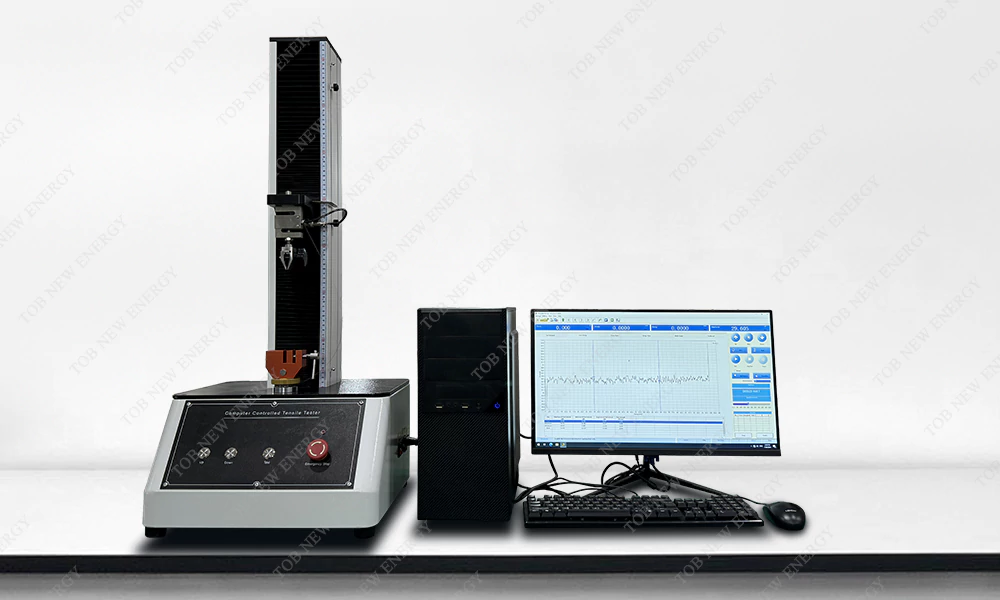

• Machine principale : 1

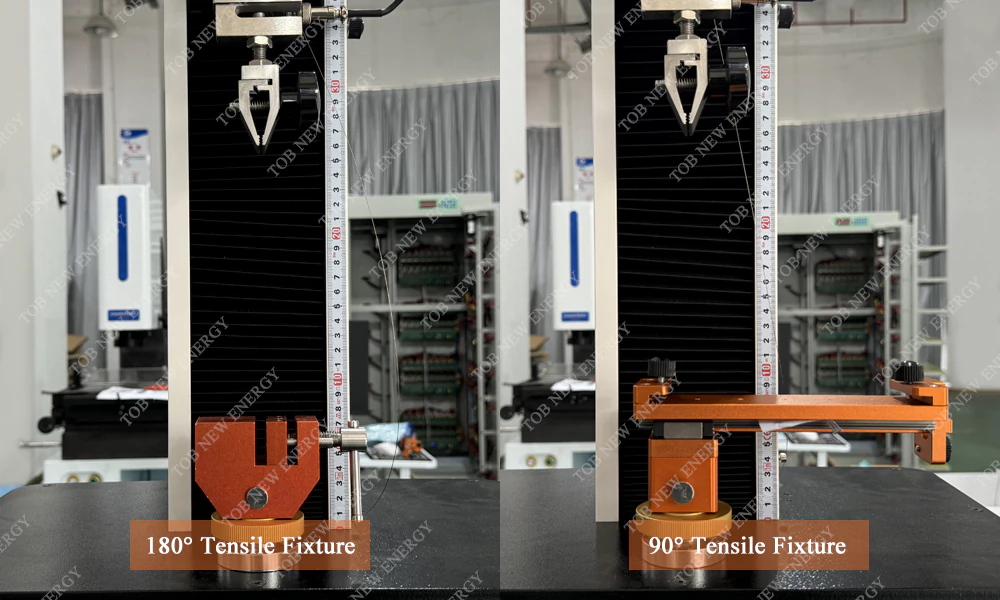

• Dispositif d'essai : 1 jeu de dispositifs de perforation, 1 jeu de dispositifs d'étirement.

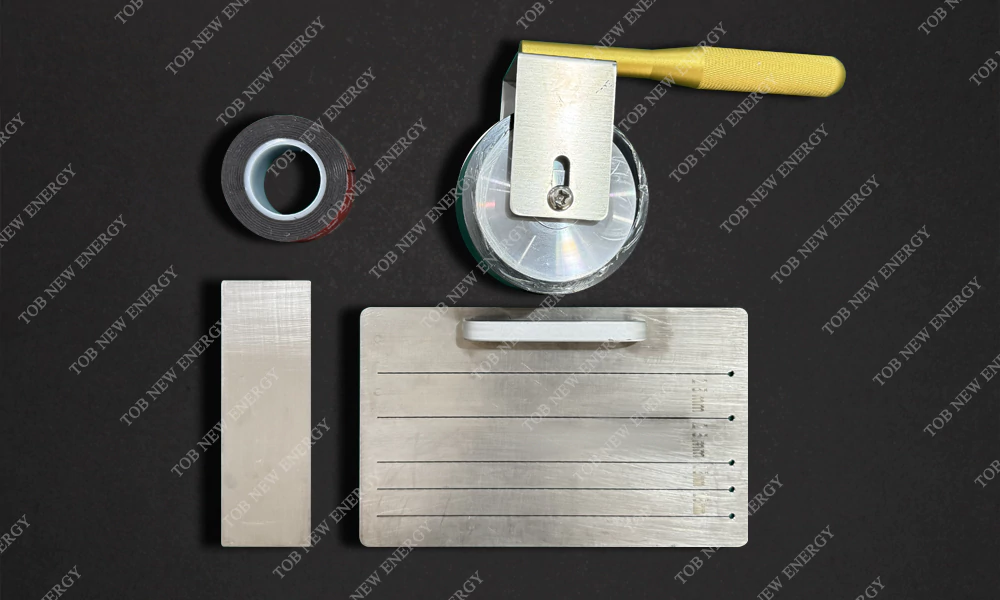

• Plaque d'échantillonnage 15 mm/25 mm : 1 étalonnage
• Poids : 1 pièce
• Ordinateur de bureau : 1 jeu
• Ligne d'alimentation : 1 (220V 10A)
• Mode d'emploi : 1 exemplaire
• Logiciel de test : 1
• Ligne de données : 1 pièce

Caractéristiques du produit :

• Utilisation de la plate-forme de travail Windows, paramétrage sous forme de traitement de boîte de dialogue, fonctionnement simple.
• Écran LCD d'ordinateur, valeur de force en temps réel, valeur de crête, vitesse, temps de test, affichage visuel multi-graphique de la courbe de force. conception conviviale, facile à utiliser.
• Fonctionnement en mode informatique complet.
• Stockage des instruments : résultats de test illimités, vous pouvez supprimer n'importe quel groupe ou groupes.
• Impression : connectez l'ordinateur à la sortie papier A4 ordinaire de l'imprimante.
• Unité de puissance : N, kN, kgf, gf, lbf en option. Unité de déplacement : mm, cm, po en option.
• Unité de force : Pa, kPa, Mpa, kgf/cm2, lbf/in2 Facultatif.
• Mesures de protection : protection contre les dépassements de course, protection contre les dépassements de valeur de force, protection contre les dépassements de temps, protection contre les limites extérieures et autres méthodes de protection.
• Haute sensibilité, détermination instantanée de la rupture et arrêt automatique
• Affichage visuel entièrement en chinois ou en anglais, adapté à un usage national et étranger !
• Test, montée, descente, retour, réglage d'entrée arbitraire de la vitesse, contrôle précis.
• Retour rapide automatique une fois le test terminé, évitant les longs temps d'attente et accélérant l'efficacité du test.
• Résultats du test : le test est automatiquement enregistré et sauvegardé sans stockage manuel.
• Plusieurs éléments de test et plusieurs unités peuvent être sélectionnés pour répondre à une variété de normes de test.
• Haute précision : en utilisant un capteur de type S de haute précision, la précision maximale peut atteindre 0,25 %.
• Mode d'étalonnage spécial intégré, pratique pour les institutions d'étalonnage de mesure tierces pour étalonner l'instrument.

Avantages matériels du produit :

• Entraînement à vis à billes de haute précision Taiwan TBI, efficace, durable, haute rectitude. moteur haute performance, faible bruit, faibles vibrations, longue durée de vie.
• Capteur en acier allié de type S de haute qualité, haute précision, forte force anti-externe, capacité anti-surcharge.
• La boîte extérieure de la machine adopte une plaque d'acier A3 + un couvercle en profilé d'aluminium, une poudre de pulvérisation électrostatique et un revêtement en plastique, beau et généreux.

Configuration requise pour l'ordinateur :

• WINDOWS XP, WINDOWS 7 32 bits ou 64 bits.
• Disque dur ≧240G, mémoire ≧4G
• Avec interface RS232

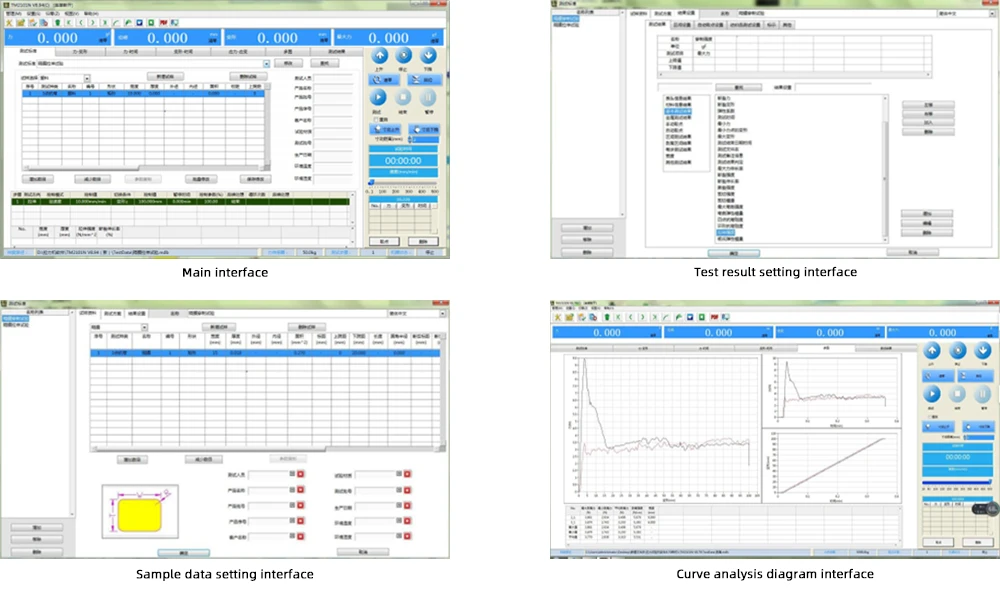

Description du logiciel de test : l'anglais et le chinois peuvent être remplacés
