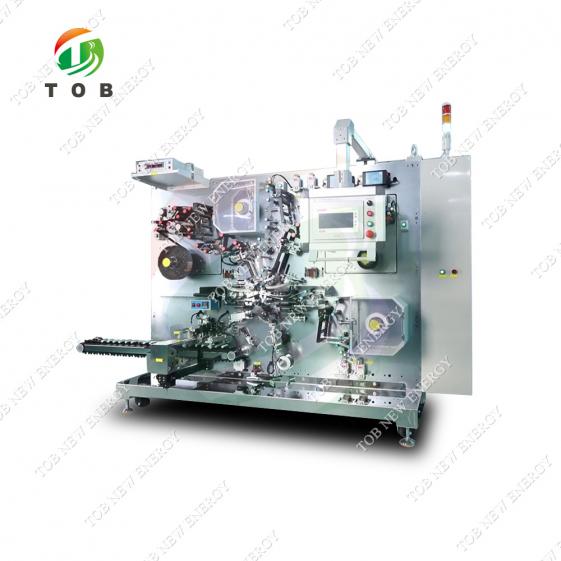

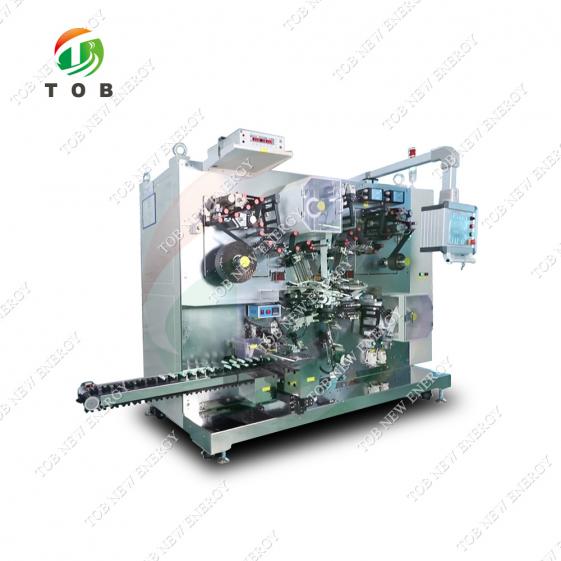

Machine d'enroulement d'électrodes de batterie automatique pour cellules 26650

Machine d'enroulement d'électrodes de batterie automatique pour cellules 26650

CARACTÉRISTIQUES

Cette machine d'enroulement d'électrodes de batterie automatique enroule les composants de batteries lithium-ion (électrode cathodique, électrode anode et séparateur) en cellules après les avoir traités par des mécanismes tels que le dépoussiérage, le contrôle de tension, le contrôle qualité, la mesure de longueur, l'alignement et l'élimination de l'électricité statique. Après la formation des cellules, le processus comprend le perçage à l'aiguille chaude, le soudage des languettes cathodiques et les tests de court-circuit, le rejet des cellules défectueuses et la sortie sur convoyeur.

1. L'alimentation/la rétraction du mandrin et le changement de direction sont entièrement contrôlés par came pour plus de stabilité, une efficacité élevée et un faible taux de défaillance.

2. L'électrode utilise un contrôle d'alignement en trois étapes : alignement de déroulement, alignement de processus et alignement de pré-enroulement pour garantir la qualité du produit.

3. Équipé d'un soudage par onglet cathodique.

Déroulement du processus :

Déroulement du séparateur supérieur (alignement) → Contrôle de la tension → Élimination statique

Déroulement du séparateur inférieur (alignement) → Contrôle de la tension → Élimination statique

Déroulement de l'électrode cathodique (alignement) → Élimination de la poussière → Contrôle de la tension → Mesure de la longueur → Alignement du processus → Alimentation et découpe

Déroulement d'électrode d'anode (alignement) → Élimination de la poussière → Contrôle de la tension → Mesure de la longueur → Alignement du processus → Alimentation et découpe

Cellule d'enroulement avec bande de terminaison → Perçage à l'aiguille chaude (en option) → Test de court-circuit → Décharge et transport

Exigences relatives aux spécifications des matériaux

Méthode d'enroulement :

Adopte un système d'enroulement à trois mandrins et trois stations.

Diamètre du mandrin : Ø 3,5–Ø 8,0 (ou spécifié par le client)

Diamètre d'enroulement : Ø20–Ø26 mm (pour cellules de la série 26)

Nombre de languettes : 1 ou 2 languettes (cathode ou anode)

Longueur de la saillie de la languette : 8 à 25 mm

Précision du remontage :

Alignement des électrodes cathode-anode : ± 0,3 mm

Alignement électrode-séparateur : ± 0,3 mm

Contrôle d'alignement en trois étapes pour les électrodes (cathode/anode) :

1) Alignement de déroulement

2) Alignement des processus

3) Alignement avant enroulement

Alignement des deux couches séparatrices : ± 0,5 mm

Capacité de production :

Pour 26650 (18650, 21700) cellules : vitesse de production de 15 PPM

Efficacité opérationnelle ≥ 95 %

Efficacité opérationnelle = [Quantité totale de production / (Durée d'exécution de la machine - Temps de déduction nécessaire) × Vitesse de production théorique] × 100 %*

Temps de déduction nécessaire : temps d'arrêt causé par des facteurs non liés à l'équipement (par exemple, changement de matériau, assemblage d'épissures, préparation de la production).

Taux de rendement ≥ 98 %

Taux de rendement = [Total des produits de bonne qualité / (Quantité totale de production - Quantité de déduction nécessaire)] × 100 %*

(Exclut les défauts causés par des facteurs matériels)

Quantité de déduction nécessaire : Produits défectueux causés par des facteurs non liés à l'équipement (par exemple, mauvaise épissure, écart de longueur d'électrode, languettes manquantes).

Spécifications techniques de l'équipement

Alimentation : monophasé CA 220 V ± 10 %, 50 Hz

Alimentation pneumatique : 0,5-0,7 MPa (débit requis : 60 L/min)

Température, humidité et exigences environnementales

1) Exigences environnementales : (selon la norme JIS B 3502-1997 Contrôleurs programmables - Exigences et tests de l'équipement)

2) Température ambiante de fonctionnement : 0°C à 55°C

3) Interdit dans les environnements corrosifs, inflammables ou excessivement poussiéreux.

Dimensions hors tout : Longueur 2850 mm × Hauteur 2050 mm × Largeur 1800 mm (Les dimensions réelles dépendent de la conception finale)

Couleur extérieure : Gris argenté (ou couleur spécifiée par le client ; échantillon de couleur requis)

Poids : environ 3 000 kg (≤ 750 kg/m²)

Consommation électrique : 12 kW (en fonctionnement)

Niveau sonore : ≤ 75 dB (hors ventilateur du dépoussiéreur)

PRÉSENTATION DU PRODUIT
