Boîtier et couvercle de cellule de supercondensateur 3050

Boîtier et couvercle de cellule supercondensateur 3050 - TOB-3050-Al

Aperçu du produit et applications idéales

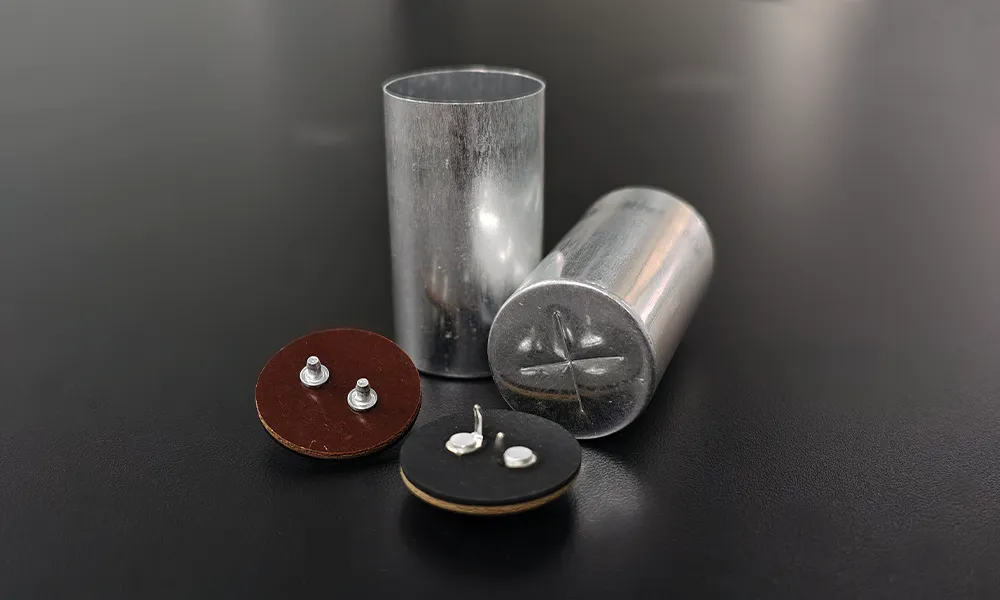

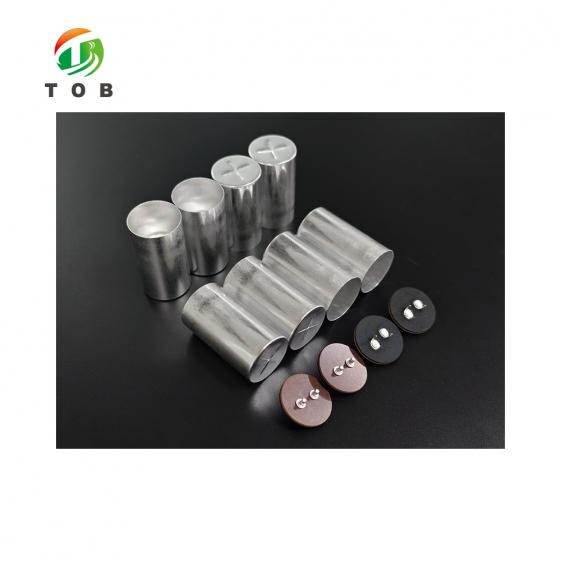

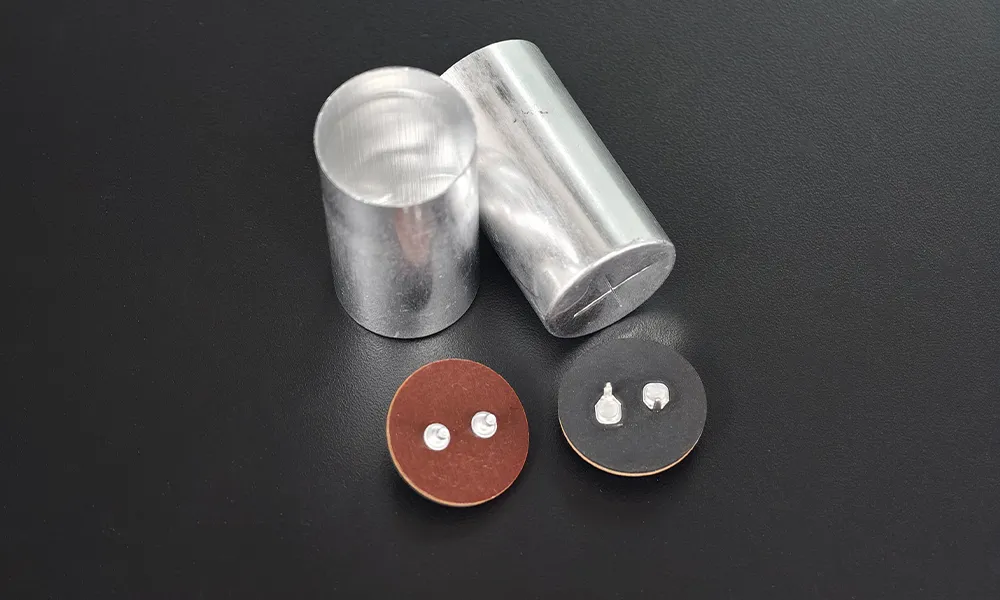

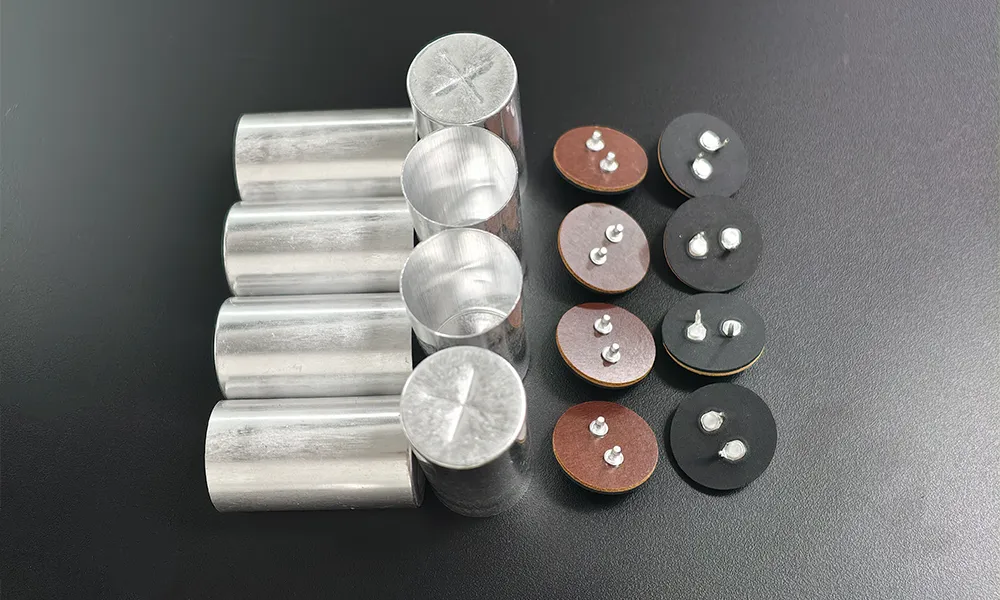

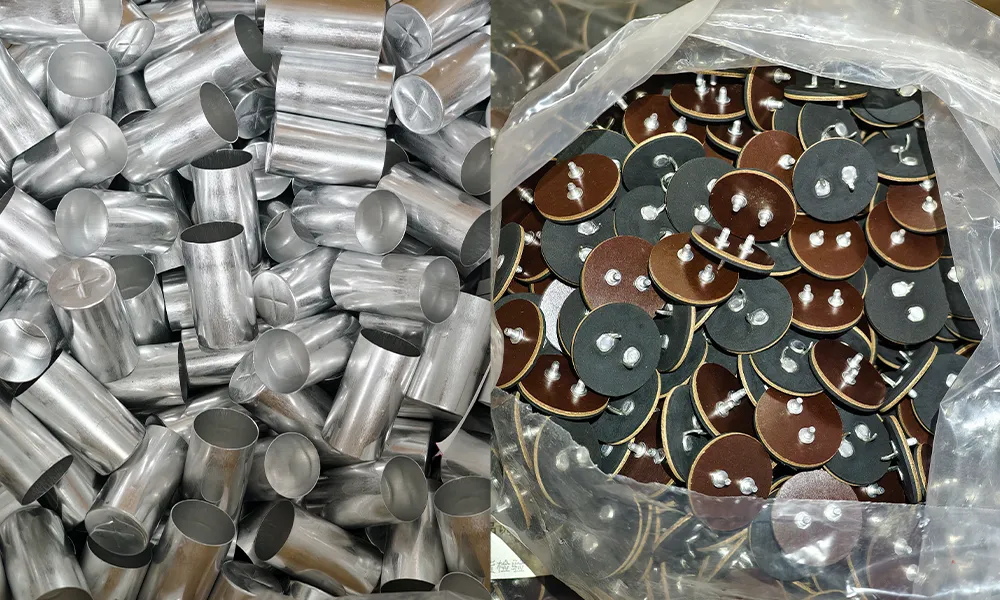

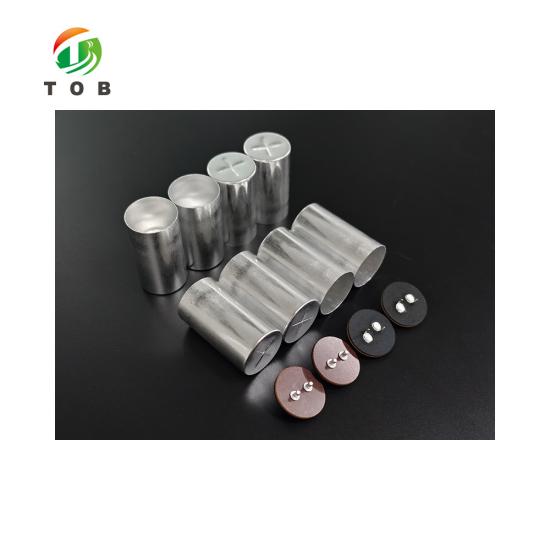

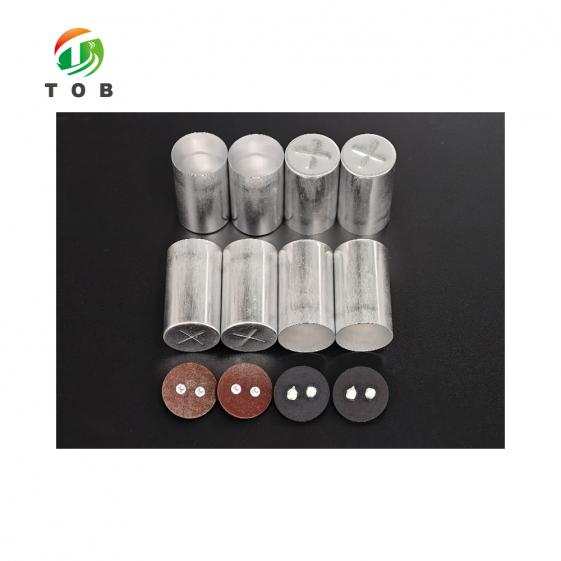

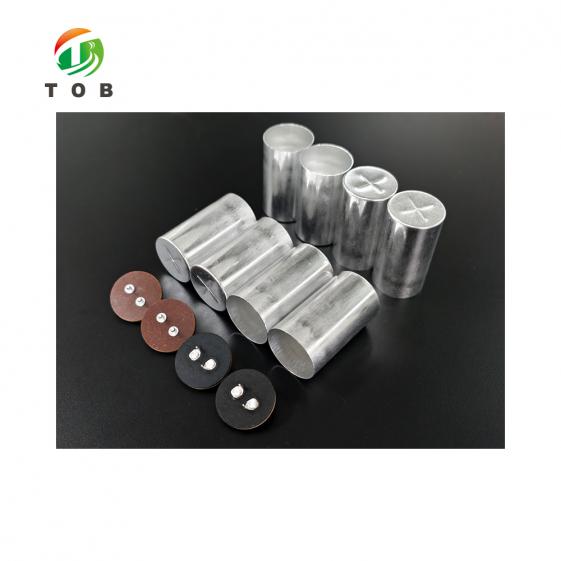

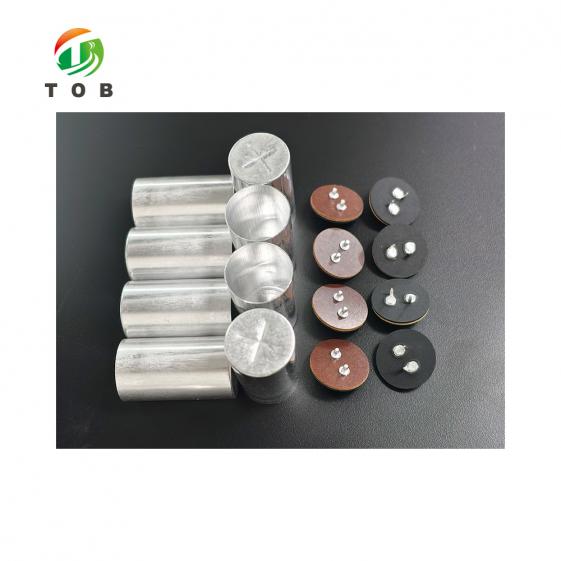

Le TOB-3050-Al est un boîtier de cellule en aluminium pour cellules supercondensateurs 3050, fourni avec son couvercle assorti qui ferme la cellule. Le boîtier présente un diamètre intérieur de 28,91 mm, un diamètre extérieur de 29,78 mm, une épaisseur de 0,49 mm et une hauteur de 53,5 mm.

Le boîtier et le couvercle étant fournis en un seul ensemble, les deux pièces qui forment le logement de la cellule sont commandées, reçues et comptées ensemble au lieu de provenir de deux articles séparés.

Idéal pour :

• La fabrication de cellules supercondensateurs 3050
• Les lignes d'assemblage qui souhaitent que le boîtier de cellule et son couvercle arrivent sous forme d'un article unique assorti
• Les séries où le boîtier est consommé en même temps que le couvercle, de sorte que les deux pièces doivent être sur le même calendrier
• Les projets qui nécessitent la vérification des dimensions du boîtier par rapport à leur propre plan de cellule avant la première commande
• Ne convient pas aux autres formats : ce boîtier et ce couvercle sont conçus exclusivement pour les cellules supercondensateurs 3050. Ils ne s'adaptent pas à un format de cellule différent — pour ceux-ci, utilisez le boîtier fourni pour ce format.

Vous fabriquez une cellule supercondensateur 3050 ? Envoyez-nous votre plan de cellule et nous vérifierons le diamètre intérieur de 28,91 mm et la hauteur de boîtier de 53,5 mm par rapport à celui-ci.

Où le boîtier et le couvercle s'intègrent dans l'assemblage des supercondensateurs

Le boîtier et son couvercle sont consommés à l'étape du logement de l'assemblage des cellules, après le bobinage et le séchage de l'électrode et du séparateur, et avant la fermeture et le remplissage de la cellule. La séquence ci-dessous correspond au cheminement type sur une ligne de supercondensateurs cylindriques — confirmez-la par rapport à votre propre processus avant de passer une commande.

1. Préparation des électrodes — revêtement et découpe du collecteur de courant
2. Fabrication des languettes — les languettes sont découpées à la forme sur la machine de découpe de languettes pour supercondensateurs avant le bobinage
3. Bobinage de l'électrode et du séparateur pour former le noyau en rouleau (jelly roll), puis séchage
4. Le boîtier et le couvercle sont utilisés ici — le noyau enroulé est inséré dans le boîtier 3050 et le couvercle est amené en position au-dessus de celui-ci
5. Assemblage du couvercle — le couvercle est raccordé à la borne sur la machine à riveter électrique pour calottes de supercondensateurs
6. Fermeture — le boîtier est rainuré et scellé sur la machine de rainurage et de scellage de boîtiers en aluminium pour supercondensateurs
7. Remplissage d'électrolyte, nettoyage, vieillissement et tests

Caractéristiques techniques clés du TOB-3050-Al

1. Dimensions du boîtier

• Diamètre intérieur 28,91 mm : l'alésage du boîtier, et par conséquent la dimension qui doit laisser passer le noyau enroulé que vous prévoyez d'insérer.
• Diamètre extérieur 29,78 mm : l'extérieur du boîtier, et par conséquent la dimension qui doit convenir à votre outillage de rainurage et de scellage ainsi qu'à tout support sur la ligne.
• Épaisseur 0,49 mm : la valeur d'épaisseur spécifiée pour ce boîtier, indiquée sur cette page exactement telle qu'elle est fournie dans les données du produit.
• Hauteur 53,5 mm : la hauteur du boîtier, et par conséquent la marge disponible pour le noyau, le couvercle et la tolérance de fermeture.

2. Matériau

• Aluminium : le boîtier est fourni en aluminium. Confirmez la qualité requise par vos opérations de fermeture et de soudage avant de commander, car la qualité n'est pas déterminée uniquement par la désignation de taille.

3. Fourni en kit

• Boîtier et couvercle ensemble : les deux parties du boîtier de la cellule sont fournies en un seul ensemble, de sorte qu'une seule ligne de commande couvre les deux positions au lieu de deux.
• Un format par ensemble : le boîtier et le couvercle sont dimensionnés pour des cellules 3050 ; ils ne sont pas interchangeables avec le boîtier d'un autre format.

Spécifications techniques complètes

1. Dimensions du boîtier

2. Configuration de l'ensemble

Guide de sélection : Assortir le boîtier à votre cellule de supercondensateur

Un boîtier de cellule ne peut pas être adapté d'un format à un autre, le choix dépend donc de la cellule que vous construisez. TOB fournit plusieurs tailles de boîtiers de supercondensateurs, dont les agencements ci-dessous constituent les points de départ habituels.

Recommandations pratiques d'exploitation

• Vérifiez d'abord la canette par rapport à votre dessin : comparez le diamètre intérieur de 28,91 mm et la hauteur de 53,5 mm avec le noyau que vous prévoyez d'insérer avant la première commande, car une canette qui est proche mais pas égale ne sera pas corrigée en ajustant l'étape de fermeture.
• Commandez l'ensemble, pas les pièces : la canette et le couvercle sont faits pour le même format, les regrouper sur une seule ligne de commande évite ainsi une inéquation entre une canette d'un lot et un couvercle d'un autre.
• Alignez le couvercle avec votre opération de fermeture : confirmez que le couvercle que vous recevez convient à la manière dont votre ligne le joint à la borne, puis rainure et scelle la canette.
• Vérifiez avant une production complète : faites passer l'ensemble par l'insertion, l'assemblage du couvercle et la fermeture sur un petit nombre de cellules avant de vous engager sur un lot de production complet.

FAQ d'ingénierie

Q1 : Pourquoi la canette et le couvercle sont-ils fournis en un seul ensemble plutôt qu'en deux articles séparés ?

Parce qu'ils constituent les deux moitiés d'un même boîtier et sont dimensionnés l'un par rapport à l'autre. Les fournir ensemble signifie que l'opération de fermeture est planifiée autour d'une paire appartenant au même format, et il n'y a qu'un seul article d'approvisionnement à compter au lieu de deux.

Q2 : Comment puis-je confirmer que la canette 3050 convient à la cellule que je construis ?

Comparez les quatre chiffres de cette page avec votre dessin de cellule : le diamètre intérieur doit laisser passer le noyau enroulé, le diamètre extérieur doit convenir à vos outils de rainurage et de scellement, et la hauteur doit laisser de la place pour le noyau et la tolérance de fermeture. Envoyez-nous le dessin et nous le vérifierons par rapport à la canette avant que vous ne commandiez.

Q3 : Qu'est-ce qui n'est pas inclus dans l'ensemble ?

L'ensemble couvre le boîtier de cellule : la canette et le couvercle. L'électrode, le séparateur, l'électrolyte, les languettes et toute pièce de joint ou d'isolation n'en font pas partie et sont commandés séparément.

Q4 : En quoi le boîtier 3050 diffère-t-il des boîtiers de supercondensateurs plus grands tels que la série 60138 ?

Par le format de cellule, et non par le niveau de qualité. Les deux familles appartiennent à des tailles de cellules différentes, et un boîtier fabriqué pour un format n'est pas adapté à l'autre. Choisissez en fonction de la cellule que vous construisez ; le boîtier 60138 / 60130 / 66130 est abordé sur sa propre page.

Q5 : Quelles autres opérations sur une ligne de supercondensateurs utilisent cette pièce ?

La canette et le couvercle sont manipulés lors de l'étape de poinçonnage des languettes qui fabrique les languettes avant l'enroulement, l'étape de rivetage qui joint le couvercle à la borne, et l'étape de rainurage et de scellement qui ferme la canette. Ces trois opérations sont liées à partir de la section de processus ci-dessus afin que vous puissiez vérifier l'outillage côte à côte avec le boîtier.

Q6 : La canette et le couvercle peuvent-ils être fournis dans une taille autre que 3050 ?

TOB fournit des boîtiers de supercondensateurs dans plusieurs codes de taille, et le boîtier peut être produit selon le dessin d'un client. Envoyez le diamètre intérieur, le diamètre extérieur, l'épaisseur et la hauteur de la canette dont vous avez besoin, ainsi que la quantité, et la taille sera confirmée par rapport à ce qui peut être produit.

Besoin de la canette et du couvercle 3050 dans une quantité ou une configuration qui n'est pas standard ? Envoyez-nous votre dessin de cellule et votre volume de fabrication.
