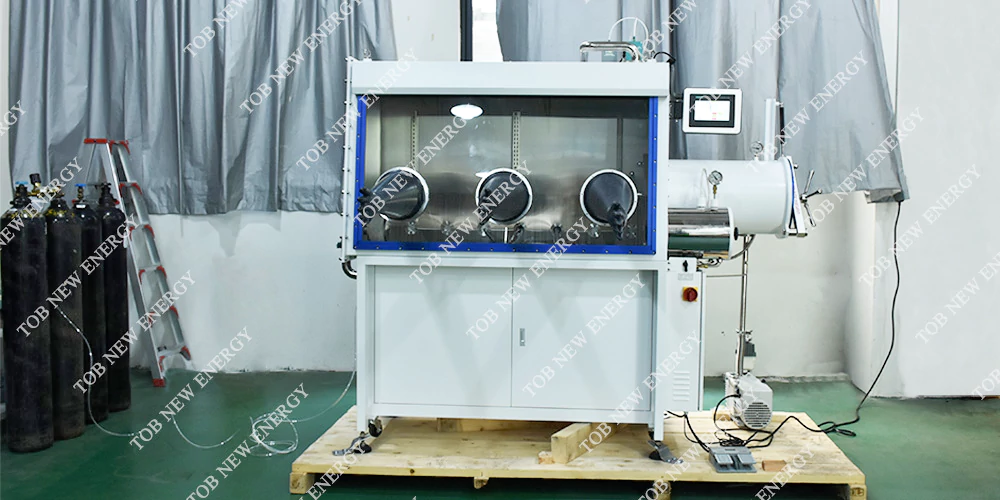

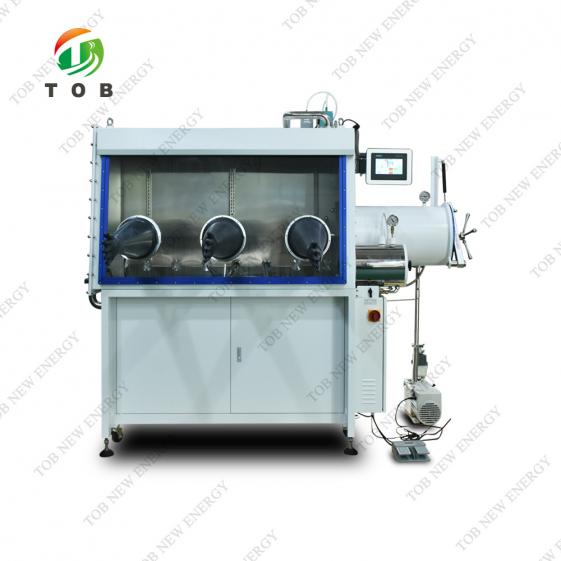

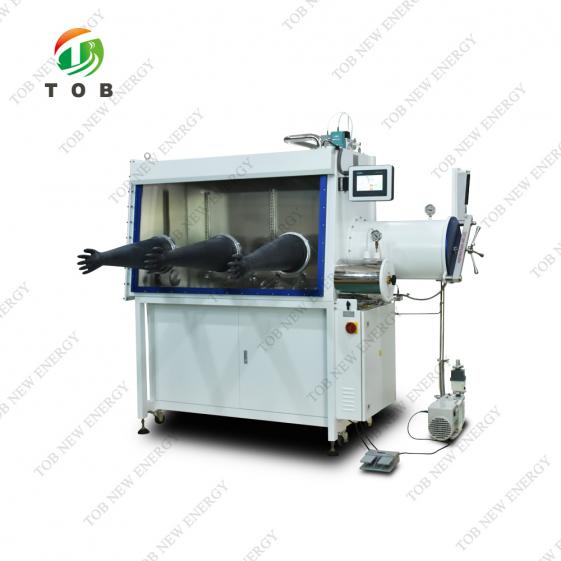

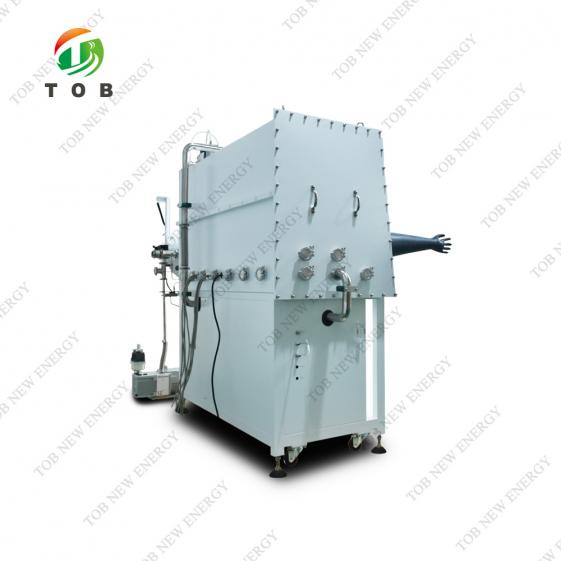

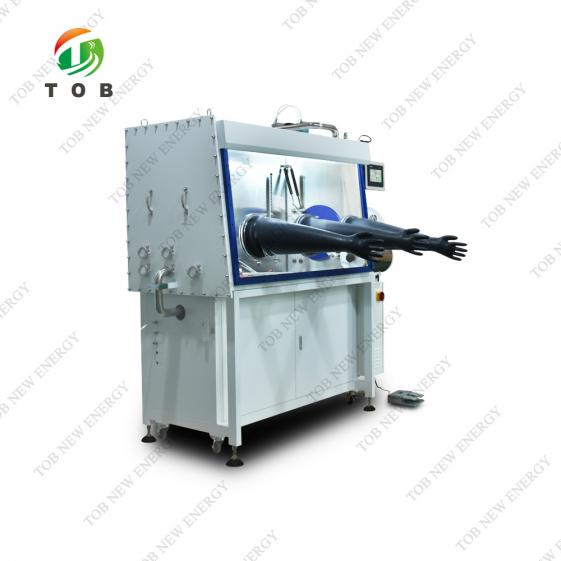

Boîte à gants 3 gants avec fonction chauffante
Caractéristiques
1. Modèle : TOB-GB-1500-S1-T1
Universel (1500/750/900)
Boîte à gants 3 gants, fonctionnement d'un seul côté, intégrée à une unité de purification à colonne unique, avec écran tactile PLC, pompe à vide, support, boîtier fermé avec surface de travail inclinable et vitre frontale amovible en verre de sécurité. Fonctionne dans des conditions normales, à savoir une température constante de 20 °C, une atmosphère standard et une teneur en gaz inerte de 99,999 %.
indice d'eau et d'oxygène inférieur à 1 ppm.
2. Fonctions de la boîte à gants :
Cycle fermé
- Le gaz dans la boîte à gants circule en boucle fermée à travers l'échangeur de circulation et le purificateur pour éliminer en continu l'eau et l'oxygène.
Contrôle automatique de la régénération
- Les matériaux d'élimination de l'eau et de l'oxygène peuvent être régénérés et le processus de régénération est contrôlé par le programme.
Nettoyage automatique
- L'agencement de l'atmosphère à l'intérieur de la boîte à gants est complété par des vannes de nettoyage à commande automatique
Contrôle de la pression de la boîte
- La pression à l'intérieur de la boîte à gants est contrôlée automatiquement par PLC, et la pression de travail peut être réglée librement à +/- 15 mbar. au-dessus de +/- 16 mbar protection automatique du système
Contrôle automatique de la pompe à vide
- La pompe à vide doit être activée automatiquement en cas de besoin.
3. Configuration de base
* 1 coffret en acier inoxydable 304, résistant aux acides, épaisseur : 3 mm
* 1 chambre de transition sous vide en acier inoxydable, φ360*L600mm, côté droit
* 1 petite chambre de transition en acier inoxydable, φ150*L300mm.150℃, côté droit
* 1 fenêtre avant avec 3 portes gants.
* 6 gants en caoutchouc butyle.
* 1 ensemble de système d'éclairage
* 1 ensemble de ventilateur de circulation haute performance, équipé d'une conversion de fréquence
* 1 ensemble de contrôle PLC et de système d'exploitation à écran tactile
* 1 ensemble de système de purification
* 1 ensemble pompe à vide
* 1 ensemble d'analyseur d'eau
* 1 ensemble d'analyseur d'oxygène
* 1 ensemble d'adsorbeur de solvant organique
* 1 interface d'alimentation à l'intérieur de la boîte
*
6 interfaces de sauvegarde KF40
* 1 support et lit gigogne
* 1 pédale
* 10 pièces Bride aveugle
* 2 couvercles de ports de gants
4. Paramètres technologiques
|
Article
|
Paramètre
|
|
Boîte à gants
|
Boîte
|
Dimensions de la boîte : (L*l*H)=1500×750×900mm
Matériau du boîtier : acier inoxydable 304, épaisseur 3 mm
Surface intérieure : traitement de tréfilage en acier inoxydable
Surface extérieure : peinture, blanche
|
|
Fenêtre avant
|
Fenêtres basculantes,
verre de sécurité trempé transparent, épaisseur 8 mm
La fenêtre en verre adopte une structure de fenêtre à bride à joint torique solide (méthode d'étanchéité sous vide)
1. La bride de fenêtre est découpée en forme d'anneau rectangulaire à l'aide d'une plaque épaisse solide, avec une résistance élevée, une résistance aux chocs et à la déformation par compression, les rainures d'étanchéité peuvent être ouvertes.
2. La fenêtre de bride globale et la rainure d'étanchéité annulaire sont formées avec un grand centre d'usinage à portique, et la planéité de la surface de support d'étanchéité et de la surface inférieure de la rainure d'étanchéité est de ＜ 0,1 mm/m.
3. La fenêtre de la bride et le corps de la boîte sont soudés en continu et des tests non destructifs sont effectués sur les soudures pour garantir qu'il n'y a pas de fuites aux points de soudure.
4. Adoptez la méthode d'étanchéité sous vide avec un joint torique intégré intégré dans la rainure. Ce joint est sans joint, assure une étanchéité optimale et un faible taux de fuite. Le taux de fuite de la boîte est inférieur à 0,0006 vol. %/h.
5. Convient pour sceller les fenêtres et les portes des équipements sous vide.
|
|
Ports pour gants
|
Le matériau est un alliage d'aluminium, un joint torique,
facile à entretenir et bonne performance d'étanchéité
|
|

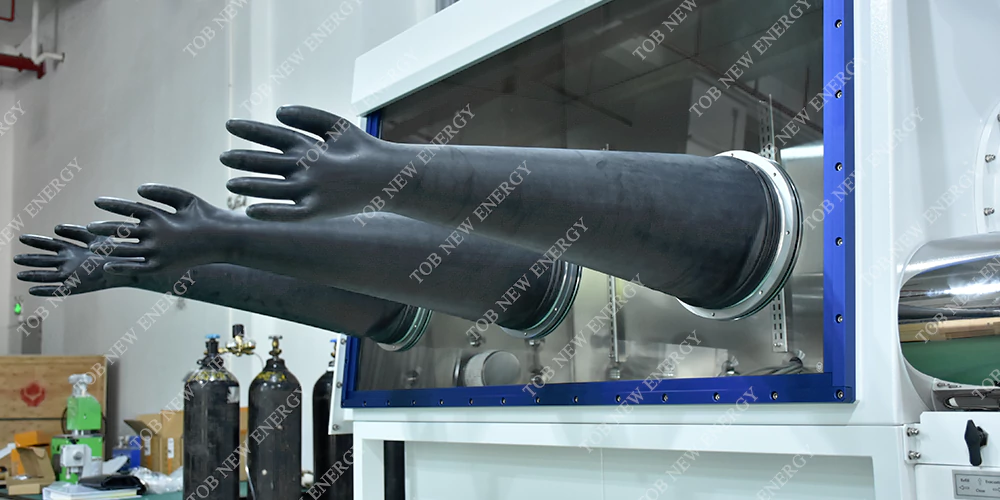

Gants
|
Caoutchouc butyle, Ø 8", longueur 32"
|
|

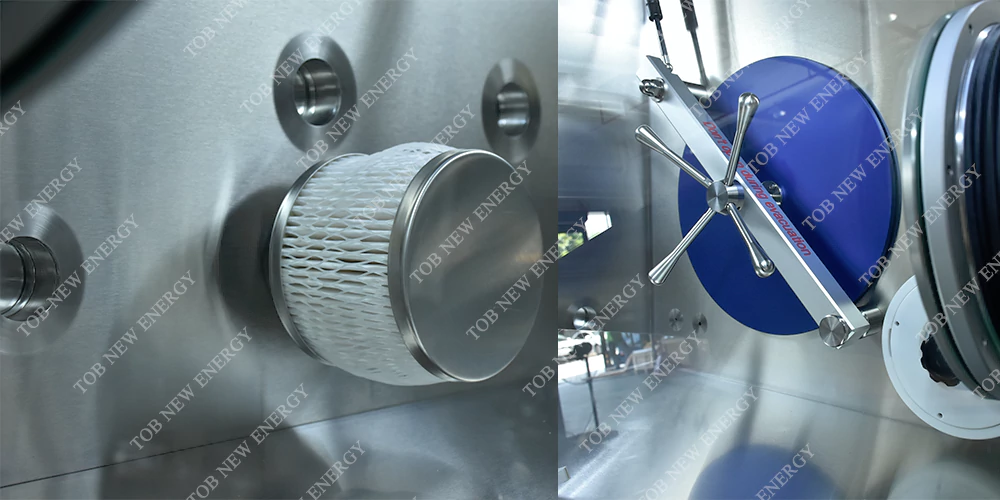

Filtre:
|
0,3 micron, 1 entrée de gaz et 1 sortie de gaz
Personnaliser : selon le dessin final.
|
|
Étagère
|
Acier inoxydable, 3 couches
|
|
Éclairage
|
Lumières LED, installées devant chaque fenêtre en verre
|
|
Connecteur
|
Interface de sauvegarde 6 pièces, DN 40 KF, (si besoin, ajouter plus, peut être personnalisé)
Interface d'alimentation 1 pièce (220 V)
|
|
Grande antichambre
|
Chambre
|
Dimensions : Ø 360 mm, longueur 600 mm
Matériau : acier inoxydable 304
Surface : procédé de tréfilage de la surface intérieure, peinture de la surface extérieure (blanche)
|
|
Complice
|
Plateau coulissant : acier inoxydable 304
Porte : double porte, matériau en aluminium anodisé, épaisseur 10 mm, fonctionnement vertical, avec mécanisme de levage
Manomètre : Affichage analogique
|
|
Contrôle
|
Fonctionnement automatique de l'écran tactile de l'électrovanne
|
|

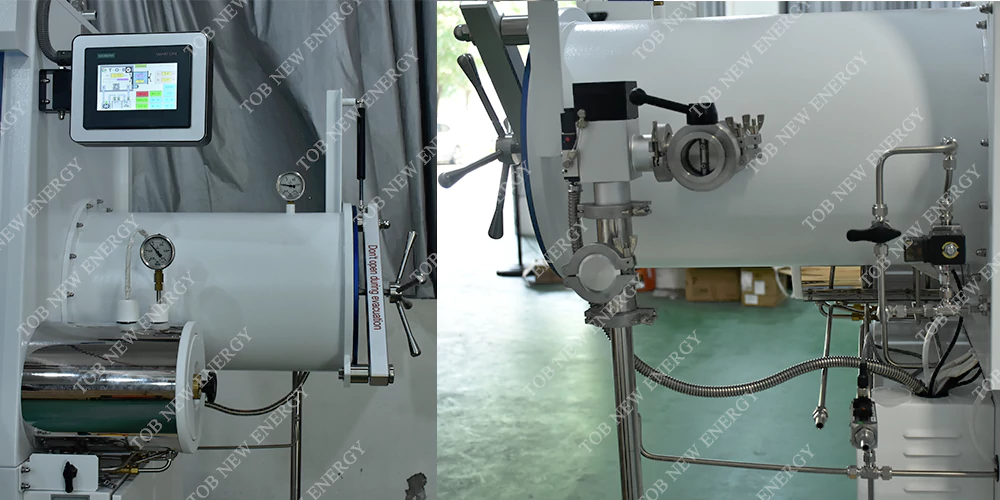

Petite antichambre
|
Chambre
|
Taille : diamètre 150 mm, longueur 300 mm
Matériau : acier inoxydable 304
Surface : intérieure : procédé de tréfilage, extérieure : peinture (blanche)
|
|
Complice
|
Configuration standard : petit plateau de cabine, 304SS
Porte : double porte, verrouillage par filetage
Manomètre : Affichage analogique
|
|
Contrôle
|
Vanne manuelle à fonctionnement manuel
|
|
Chauffage
|
Mode de chauffage : Il est chauffé dans un tube chauffant avec une bride refroidie par eau
Température de chauffage : ≤ 150 ℃
Puissance de chauffage : ≤ 2000 W
Contrôle du chauffage : affichage du compteur, peut régler la température de chauffage et le temps de chauffage. Fonction de réglage de contrôle de température intelligent PID, contrôle précis de la température.
|
|
Système de circulation de purification de gaz
|
Colonne de purification
|
Fonction : scellé au gaz, élimine l'eau, élimine l'oxygène
Matériau du récipient : acier inoxydable 304
Matériaux de purification : catalyseur au cuivre : 5 kg, tamis moléculaire : 5 kg
Capacité de purification : oxygène : 60L, eau : 2Kg
Indicateurs d'eau et d'oxygène : moins de 1 ppm
|
|
Système circulatoire
|
Gaz de travail : azote, argon
Capacité de recyclage : débit du ventilateur intégré 90 m³/h, conversion de fréquence installée
|
|
Régénération
|
Fonctionnement : Le PLC contrôle automatiquement le processus de régénération
Gaz de régénération : gaz de travail mélangé à de l'hydrogène gazeux (hydrogène 5-10 %)
|
|
pompe à vide
|
12 m³/h, pompe à palettes rotatives, avec filtre à brouillard d'huile, contrôle des vibrations de l'air
|
|
Vannes
|
Vanne principale : DN 40 KF, vanne d'angle à commande électrique
Vanne de régulation : vanne électromagnétique intégrée (siège de vanne intégré en acier inoxydable, une seule colonne est intégrée pour six vannes)
|
|
Système de contrôle
|
Fonction
|
Y compris l'autodiagnostic, les caractéristiques de démarrage automatique hors tension, avec contrôle de la pression et fonction adaptative
Contrôle automatique, contrôle de cycle, protection par mot de passe
Écran tactile de l'automate SIEMENS
|
|
Contrôle de la pression
|
Boîtier de commande, pression de la chambre de transition, pression de travail de l'armoire +/- 15 mbar peuvent être réglées librement, au-delà de +/- 16 mbar, protection automatique du système
|
|
Pédale
|
Contrôlez la pression de la boîte, boost et buck faciles à utiliser
|
|
Système d'affichage
|
À l'aide de l'écran tactile de l'automate Siemens, affichez l'état de fonctionnement, la pression de la boîte, les enregistrements du système, etc.
|
|
Contrôle du système de vide
|
Pompe à vide, peut être démarrée manuellement ou via l'API, débit 12 m³/h, vide de la chambre de transition et maintien de l'équilibre de pression de la boîte, limite de vide de la pompe à vide ≤ 2x10-1pa
|
|
Analyseur d'eau
|
Plage de mesure : 0 ~ 500 ppm
Précision : 0,1 ppm
Adoptez le capteur P2O5, une large gamme d'applications, en particulier pour la fabrication de lithium et de métaux organiques et d'autres utilisateurs, la sonde d'eau peut être nettoyée par le processus de régénération pour restaurer l'état initial, peut être réutilisée
|
|
Analyseur d'oxygène
|
Plage de mesure : 0 ~ 1000 ppm
Précision : 0,1 ppm
La sortie de l'analyseur est connectée à l'API, et les valeurs mesurées sont affichées sur l'écran tactile (PPM) et les valeurs d'alarme peuvent être définies
Utilisation d'une batterie électrochimique, ultra-haute sensibilité, plage de détection ultra-large, réponse rapide.
|
|
Adsorbeur rapide de solvants organiques
|
Dimensions : Ø 238 mm, hauteur 407 mm, matériau : acier inoxydable 304 de 3 mm d’épaisseur, rempli d’un matériau d’adsorption activé à haute efficacité (charbon actif + alumine). Connecté à la conduite de circulation principale, le gaz circulant traverse d’abord l’adsorbeur, absorbant principalement les gaz organiques volatils. Remplacement rapide et facile du matériau adsorbant. Après le remplacement du charbon actif, la colonne d’adsorption peut être mise sous vide pour éliminer l’air et éviter de polluer l’atmosphère de haute pureté de la boîte.
|
|
Personnaliser le point :
|
1. Le fil de serrage passe directement dans le port KF40, rempli de colle
2. Système de dérivation et de contrôle manuel pour grande antichambre
|
5. Norme d'acceptation et conditions d'installation :
Norme d'acceptation : Dans des conditions standard, c'est-à-dire une température constante de 20 ℃, une pression atmosphérique standard, une source de gaz inerte à 99,999 % et un fonctionnement en boîte vide, l'indice d'oxygène de l'eau est inférieur à 1 ppm
6. Conditions d'installation :
(1) Bouteille de gaz argon pur*3 (du gaz azote/hélium peut également être utilisé) : Pureté de 99,99 %
(2) Bouteille de gaz argon de haute pureté*1 (du gaz azote/hélium peut également être utilisé) : Pureté
(3) Mélange de gaz argon hydrogène*1 bouteille (un mélange de gaz azote hydrogène ou hélium hélium peut également être utilisé)
- La teneur en hydrogène est de 5% à 10%, le reste est de l'argon de haute pureté (ou de l'azote de haute pureté).
- Le gaz de 1 2 3 devrait rester le même !
(4) Réducteur de pression pour bouteilles de gaz de travail*1
- La plage de pression manométrique principale est de ＞15 Mpa, la plage de pression manométrique secondaire est de 0 à 1 Mpa (ou peut lire avec précision 0,4 à 0,6 Mpa)
(5) Réducteur de pression pour bouteille de gaz de régénération*1
- La plage de pression manométrique principale est de ＞15 Mpa et la plage de pression manométrique secondaire est de 0 à 0,5 Mpa (ou peut lire avec précision 0,05 à 0,08 Mpa).
- Le filetage de l'interface du réducteur de pression doit être compatible avec la bouteille de gaz mixte argon-hydrogène.
