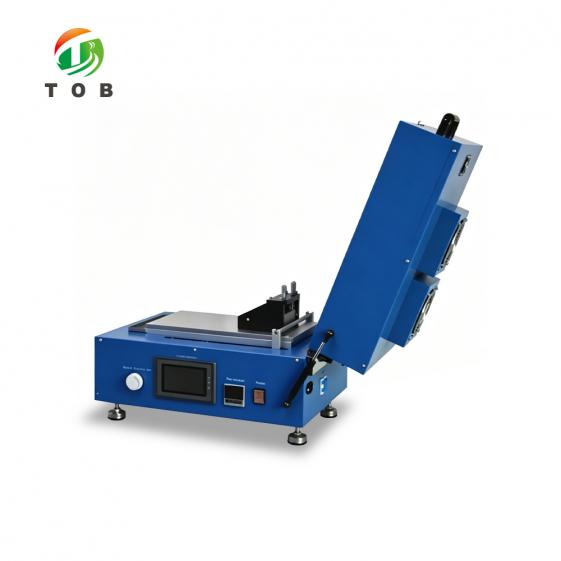

Machine d'enduction de laboratoire à séchage infrarouge haute température

Machine de revêtement par séchage infrarouge pour la recherche sur les films à haute température - TOB-RVCH-300

Présentation du produit et applications idéales

La TOB-RVCH-300 est une machine de revêtement par séchage infrarouge destinée à la recherche sur les films à haute température. Elle est largement utilisée dans divers types de recherche sur les revêtements à haute température - films céramiques, films cristallins, films de matériaux de batterie et nano-films spéciaux - et est conçue pour s'adapter au développement futur de la science et de la technologie pour la formation de films dans des conditions de haute température.

La machine effectue le revêtement en mode plaque plane avec un applicateur de film standard : l'applicateur est entraîné par un moteur sur le substrat, de sorte que la vitesse de revêtement est stable et réglable. La course de revêtement (300 mm) et la vitesse de revêtement (0-120 mm/s) sont réglées en continu sur l'écran tactile, l'épaisseur du revêtement est ajustée dans la plage de 0 à 6 mm, et la précision du revêtement est de ±3 µm - avec un comparateur à cadran optionnel de 1 µm pour une lecture plus précise de l'épaisseur.

Le substrat est maintenu sur une plaque en aluminium sous vide (L365 mm x l200 mm x H23 mm). Les feuilles de cuivre, les feuilles d'aluminium et les substrats similaires peuvent être placés ou retirés rapidement, et le substrat est adsorbé sans déformation. Le vide est assuré par la pompe à vide sans huile intégrée (1 unité) ou en connectant la machine à une source de vide externe.

Après le revêtement, le film est séché dans la même machine par chauffage infrarouge. Le chauffage infrarouge à grande surface assure une température uniforme de haute précision dans la chambre, et le système de chauffage et de séchage couvre de la température ambiante à 130 °C avec un contrôleur de température à affichage numérique et une précision de ±1 °C. Comme la machine est compacte - L560 mm x l420 mm x H370 mm, 50 kg - elle peut également être utilisée à l'intérieur d'une boîte à gants, pour la recherche sur des films qui doivent être manipulés dans une atmosphère contrôlée. Tous les paramètres sont réglés facilement via l'automate et la commande à écran tactile.

Idéal pour :

• La recherche sur les revêtements à haute température - films céramiques, films cristallins, films de matériaux de batterie et nano-films spéciaux.
• Les laboratoires qui effectuent le revêtement et le séchage dans une seule machine compacte, avec un séchage infrarouge de la température ambiante à 130 °C.
• La recherche effectuée à l'intérieur d'une boîte à gants, où les petites dimensions et le fonctionnement pratique de la machine permettent d'économiser de l'espace.
• Les processus qui revêtent des feuilles de cuivre, des feuilles d'aluminium et des substrats similaires maintenus à plat sur une plaque en aluminium sous vide sans déformation.
• Les travaux expérimentaux qui nécessitent un revêtement stable, entraîné par moteur, avec la course et la vitesse de revêtement réglées en continu sur l'écran tactile.

Besoin de confirmer si la course de 300 mm, la plage d'épaisseur de revêtement réglable et la plage de séchage infrarouge correspondent à vos recherches sur les films ? Contactez nos ingénieurs en équipement de laboratoire avec les détails de votre substrat et de votre matériau.

Spécifications techniques complètes

1. Paramètres techniques

2. Principales marques de composants électriques et standards

Remarque : Pour des raisons de livraison, le fournisseur se réserve le droit de sélectionner des composants d'autres marques de qualité équivalente en fonction de l'approvisionnement du marché, sans préavis au client.

Où s'intègre l'enductrice dans la recherche sur les films haute température

Dans la recherche sur les films haute température, l'enduction et le séchage forment une séquence : le matériau filmogène est préparé sous forme de suspension ou de dispersion, enduit sur un substrat à une épaisseur contrôlée, puis séché pour former le film. Le substrat et les conditions de séchage influencent tous deux le film résultant ; par conséquent, un équipement qui effectue l'enduction et le séchage sur une seule machine - avec chaque paramètre réglé avec précision - aide à maintenir la comparabilité des expériences.

Le TOB-RVCH-300 effectue cette séquence sur une seule machine :

1. Placement du substrat : le substrat - feuille de cuivre, feuille d'aluminium ou autre substrat de film - est placé sur la plaque en aluminium sous vide et maintenu à plat par aspiration, fournie par la pompe à vide sans huile intégrée ou une source de vide externe. Le substrat est adsorbé sans déformation.
2. Réglage des paramètres : la course d'enduction (300 mm, réglage continu) et la vitesse d'enduction (0-120 mm/s, réglage continu) sont définies sur l'écran tactile, et l'épaisseur d'enduction requise est réglée sur l'applicateur de film standard dans la plage réglable de 0 à 6 mm.
3. Enduction : l'applicateur est entraîné par le moteur le long de la course à la vitesse définie, enduisant le substrat en mode plaque plane.
4. Séchage : le système de chauffage infrarouge sèche le film dans la chambre, de la température ambiante jusqu'à 130 °C, avec la température réglée sur le contrôleur de température à affichage numérique (précision de ±1 °C). Le chauffage infrarouge à grande surface maintient la température de la chambre uniforme.
5. Retrait et évaluation : le film enduit et séché est retiré de la plaque sous vide pour caractérisation ou pour l'étape de processus suivante.

Pour les films sensibles à l'air ou à l'humidité, la machine peut être utilisée à l'intérieur d'une boîte à gants, de sorte que la même séquence d'enduction et de séchage puisse être effectuée dans une atmosphère contrôlée.

Caractéristiques techniques clés du TOB-RVCH-300

1. Chauffage infrarouge grande surface avec température uniforme de haute précision : La machine adopte un chauffage infrarouge grande surface, garantissant une température uniforme de haute précision dans la chambre. Le système de chauffage et de séchage couvre de la température ambiante à 130 °C avec un contrôleur de température à affichage numérique et une précision de ±1 °C.
2. Revêtement sur plaque plane avec applicateur motorisé : La machine utilise le mode de revêtement sur plaque plane avec un applicateur de film standard. L'applicateur est entraîné par un moteur, de sorte que la vitesse de revêtement est stable et réglable.
3. Réglages continus de la course et de la vitesse sur écran tactile : La course de revêtement est de 300 mm, réglée et ajustée en continu sur l'écran tactile ; l'entraînement du revêtement est motorisé, la vitesse de revêtement étant également réglée et ajustée en continu sur l'écran tactile dans une plage de 0 à 120 mm/s (par exemple, pour une suspension de phosphate de fer lithié).
4. Plaque en aluminium sous vide pour un maintien du substrat sans déformation : La plaque en aluminium sous vide mesure L365 mm x l200 mm x H23 mm. Le film de cuivre, le film d'aluminium et les substrats similaires peuvent être placés ou retirés rapidement, et le substrat est adsorbé sans déformation. Le vide est fourni par la pompe à vide sans huile intégrée (1 unité) ou par une source de vide externe.
5. Applicateur de film standard avec une haute précision de revêtement : L'applicateur de film standard offre une haute précision de revêtement et une épaisseur de revêtement réglable - l'épaisseur de la racle est réglable entre 0 et 6 mm, la précision du revêtement est de ±3 µm, et un comparateur à cadran de 1 µm est disponible en option pour une lecture plus fine de l'épaisseur.
6. Largeur de revêtement 100 mm (peut être agrandie) : La largeur de revêtement standard est de 100 mm et peut être agrandie. Des barres de raclage optionnelles et d'autres dispositifs de dosage sont disponibles pour le revêtement manuel.
7. Compatible avec les boîtes à gants et peu encombrant : La machine peut être utilisée à l'intérieur d'une boîte à gants. L'utilisation est pratique et les dimensions réduites - L560 mm x l420 mm x H370 mm - permettent d'économiser de l'espace.
8. Contrôle par PLC + écran tactile : La machine est contrôlée par PLC et écran tactile, ce qui rend le réglage de chaque paramètre pratique.

Options de configuration

• Largeur de revêtement : standard 100 mm ; peut être agrandie.
• Dispositifs de dosage : barre de raclage optionnelle et autres dispositifs de dosage (revêtement manuel).
• Source de vide : pompe à vide sans huile intégrée (1 unité), ou connexion à une source de vide externe.
• Lecture de l'épaisseur : comparateur à cadran optionnel de 1 µm.

La configuration finale pour une commande donnée est définie lors de la confirmation de commande.

Recommandations pratiques d'utilisation

• Substrat et vide : placez le substrat sur la plaque en aluminium sous vide et activez le vide (pompe à vide sans huile intégrée ou source de vide externe). Le substrat est adsorbé sans déformation ; vérifiez qu'il est bien à plat avant le revêtement.
• Réglage des paramètres de revêtement : réglez la course de revêtement (300 mm, en continu) et la vitesse de revêtement (0-120 mm/s, en continu) sur l'écran tactile, et réglez l'épaisseur de revêtement requise sur l'applicateur de film standard dans la plage réglable de 0 à 6 mm.
• Revêtement : l'applicateur est entraîné par le moteur le long de la course à la vitesse réglée. La vitesse de revêtement est stable et réglable, de sorte que les passages effectués avec les mêmes réglages peuvent être répétés.
• Séchage : réglez la température de séchage sur le contrôleur de température à affichage numérique (température ambiante à 130 °C, précision ±1 °C). Le chauffage infrarouge grande surface maintient la température de la chambre uniforme pendant le séchage.
• Vérification de l'épaisseur : la précision du revêtement est de ±3 µm ; un comparateur à cadran de 1 µm en option peut être installé lorsqu'une lecture plus fine de l'épaisseur est nécessaire.
• Utilisation en boîte à gants : la machine peut être utilisée à l'intérieur d'une boîte à gants ; vérifiez l'espace de travail de la boîte à gants par rapport aux dimensions de la machine (L560 mm x l420 mm x H370 mm) avant l'installation.
• Services publics : la machine fonctionne sur 220 V / 50 Hz avec une puissance de 1,5 kW ; confirmez l'alimentation sur le site d'installation avant la mise en service.
• Nettoyage après utilisation : gardez la machine et la plaque à vide propres ; essuyez avec un chiffon doux imbibé d'alcool (voir Maintenance et Précautions).

Maintenance et Précautions

1. Essuyez fréquemment la machine avec un chiffon doux imbibé d'alcool pour la garder propre.
2. Appliquez de l'huile sur les pièces mobiles pour la lubrification, afin de maintenir un mouvement fluide.
3. Si la machine ne doit pas être utilisée pendant une longue période, essuyez les surfaces des pièces mobiles et vaporisez de l'huile antirouille sur les surfaces pour les protéger.
4. Vérifiez périodiquement les vis, écrous, goupilles et autres fixations à chaque position de la machine pour éviter tout desserrage, et pour éliminer les accidents liés à la qualité de la machine et les blessures corporelles.

FAQ technique

Q1 : À quoi sert le TOB-RVCH-300 ?

Le TOB-RVCH-300 est une machine de revêtement à séchage infrarouge largement utilisée dans divers types de recherche sur le revêtement à haute température - films céramiques, films cristallins, films de matériaux de batterie et nano-films spéciaux. Il est conçu pour s'adapter au développement futur de la science et de la technologie pour la formation de films dans des conditions de haute température.

Q2 : Comment la course et la vitesse de revêtement sont-elles réglées et ajustées ?

La course de revêtement est de 300 mm, réglée et ajustée en continu sur l'écran tactile. L'entraînement du revêtement est motorisé, et la vitesse de revêtement est également réglée et ajustée en continu sur l'écran tactile, dans une plage de 0 à 120 mm/s (par exemple, pour une suspension de phosphate de fer lithié).

Q3 : Comment l'épaisseur du revêtement est-elle contrôlée et quelle est sa précision ?

La machine est équipée d'un applicateur de film standard. L'épaisseur de la racle est réglable dans la plage de 0 à 6 mm, et la précision du revêtement est de ±3 µm. Un comparateur à cadran de 1 µm en option peut être installé pour une lecture plus fine de l'épaisseur.

Q4 : Comment le substrat est-il maintenu pendant le revêtement ?

Le substrat est maintenu sur une plaque en aluminium sous vide mesurant L365 mm x l200 mm x H23 mm. Le film de cuivre, le film d'aluminium et les substrats similaires peuvent être placés ou retirés rapidement, et le substrat est adsorbé sans déformation. Le vide est fourni par la pompe à vide sans huile intégrée (1 unité) ou en connectant une source de vide externe.

Q5 : Quel est le système de chauffage et de séchage de la machine ?

La machine adopte un chauffage infrarouge. Le système de chauffage et de séchage couvre de la température ambiante à 130 °C, contrôlé par un contrôleur de température à affichage numérique avec une précision de ±1 °C. Le chauffage infrarouge grande surface garantit une température uniforme de haute précision dans la chambre.

Q6 : La machine peut-elle être utilisée à l'intérieur d'une boîte à gants ?

Oui. La machine peut être utilisée dans une boîte à gants ; son fonctionnement est pratique et ses dimensions réduites (L 560 mm x l 420 mm x H 370 mm) permettent d'économiser de l'espace.

Q7 : Quelle est la largeur de revêtement et peut-elle être modifiée ?

La largeur de revêtement standard est de 100 mm et peut être augmentée. Des barres de raclage optionnelles et d'autres dispositifs de dosage sont disponibles pour le revêtement manuel.

Q8 : Comment la machine est-elle contrôlée ?

La machine est contrôlée par API et écran tactile, ce qui permet de régler chaque paramètre facilement.

Q9 : Quelles sont l'alimentation électrique et les spécifications physiques ?

L'alimentation électrique est de 220 V / 50 Hz, la puissance est de 1,5 kW, le poids est de 50 kg et les dimensions sont de L 560 mm x l 420 mm x H 370 mm. La machine est équipée d'une pompe à vide sans huile intégrée (1 unité).

Prêt à ajouter un séchage infrarouge à votre flux de travail de revêtement de film en laboratoire ? Demandez un devis pour le TOB-RVCH-300 en précisant votre type de substrat, votre matériau de revêtement et l'épaisseur de film cible. Nos ingénieurs en équipement de laboratoire peuvent vous conseiller sur les réglages de course et de vitesse, le profil de température de séchage et la configuration de la boîte à gants.
