Méthodes non destructives pour détecter le placage au lithium

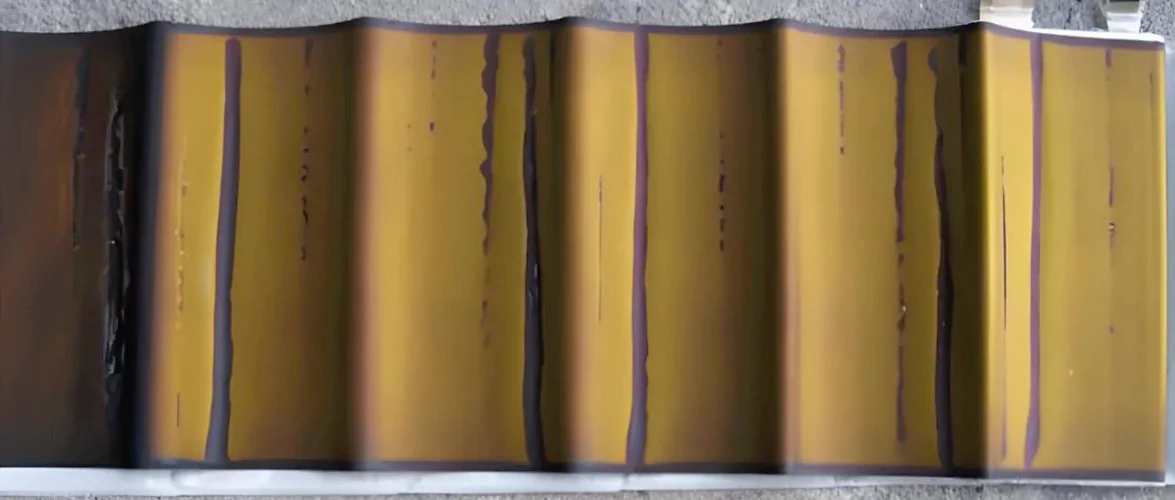

Le placage au lithium désigne le phénomène néfaste qui empêche les ions lithium de s'intercaler dans l'anode en graphite lors des processus de charge, subissant une réduction électrochimique pour former des dépôts de lithium métallique. Il en résulte la formation de couches de lithium métallique gris argenté caractéristiques, ou de cristaux de lithium dendritiques, à la surface de l'anode.

Traditionnellement, le démontage des batteries était la principale méthode pour confirmer les suspicions d'incidents de dépôt de lithium, notamment en cas d'anomalies de capacité observables ou de croissance dendritique visible. Cependant, des techniques avancées de diagnostic non destructif permettent désormais une détection précise grâce à des analyses électrochimiques sophistiquées.

Ⅰ. Méthodologies avancées de détection non destructive :

1. Analyse de déconvolution du profil de tension

Lors des cycles de charge à courant constant (CC), les batteries lithium-ion présentent généralement une courbe de tension à croissance monotone, proportionnelle à l'état de charge (SOC). L'apparition d'une dépression prématurée du plateau de tension pendant la phase de charge à tension constante (CV) constitue un indicateur critique du dépôt de lithium. Ce phénomène est dû à la consommation irréversible du stock de lithium actif par les réactions de dépôt, ce qui entraîne une diminution de la capacité réversible et une accélération de la baisse de tension.

2. Analyse de capacité différentielle (dV/dQ)

Cette technique analytique consiste à calculer la dérivée première de la tension par rapport à la capacité (dV/dQ) afin d'identifier les pics caractéristiques de transition de phase dans les anodes en graphite. Le dépôt de lithium se manifeste par des altérations distinctes de ces signatures de transition de phase, notamment :

• Déplacement de la position du pic (un décalage de > 20 mV indique une obstruction d'intercalation sévère)

• Atténuation de l'intensité maximale (une amplitude réduite suggère une cinétique d'insertion du lithium compromise)

• Distorsion de la forme du pic (l'élargissement asymétrique reflète une distribution de réaction hétérogène)

3. Diagnostic par spectroscopie d'impédance électrochimique (SIE)

Le placage au lithium induit des changements significatifs dans la dynamique de transfert de charge interfaciale :

• La formation de dépôts de « lithium mort » électriquement isolés augmente la résistance au transport ionique

• La reconstruction de la couche SEI (Interphase d'électrolyte solide) modifie l'impédance de transfert de charge (Rct)

• L'expansion du demi-cercle à haute fréquence dans les diagrammes de Nyquist (généralement dans la plage de 100 Hz à 10 kHz) est corrélée à la croissance de l'impédance interfaciale

• La déformation en demi-cercle à moyenne fréquence reflète les limitations du transfert de charge induites par le dépôt de lithium

4. Caractérisation du temps de vol (TOF) des ultrasons

Cette technique acoustique résolue spatialement capitalise sur l'architecture stratifiée des batteries lithium-ion :

• L'étalonnage TOF de base établit des signatures acoustiques de référence

• Le dépôt de lithium crée des discontinuités d'impédance acoustique (ΔZ > 15 % indique un placage important)

• L’analyse de la forme d’onde de l’écho détecte :

- Atténuation de l'amplitude du signal (variation de 5 à 15 dB)

- Anomalies de déphasage (> 5° d'écart)

- Modifications du coefficient de réflexion dans le domaine temporel (seuil > 8 %)

Limitations techniques actuelles :

• Principalement applicable aux configurations de cellules à poche (le boîtier en aluminium des cellules prismatiques provoque une atténuation ultrasonore de plus de 90 %)

• Le seuil de détection nécessite une fraction volumique minimale de 2,8 % de lithium métallique

• Nécessite des algorithmes de traitement du signal sophistiqués (par exemple, débruitage par transformée en ondelettes)

Ⅱ . Indicateurs de détection supplémentaires :

• Dépression de l'efficacité coulombienne (ΔCE > 0,5 % par cycle)

• Anomalies de relaxation de la tension en circuit ouvert (OCV)

• Expansion de l'hystérésis de l'analyse de tension différentielle (dQ/dV)

• Anomalies de signature thermique lors des phases de relaxation

III . Protocoles de mise en œuvre :

• Établir les paramètres de base grâce aux cycles de formation initiaux

• Mettre en œuvre l'intégration du protocole de détection multimodale

• Appliquer des algorithmes d'apprentissage automatique pour la reconnaissance de formes

• Effectuer une validation croisée avec les mesures d'électrodes de référence

Cette approche globale permet une détection précoce du placage au lithium avec une précision de > 92 % tout en préservant l'intégrité de la batterie, améliorant considérablement les protocoles de sécurité dans les systèmes de gestion de batterie (BMS).
