Four tubulaire à trois zones de 1200 °C pour matériaux de batteries

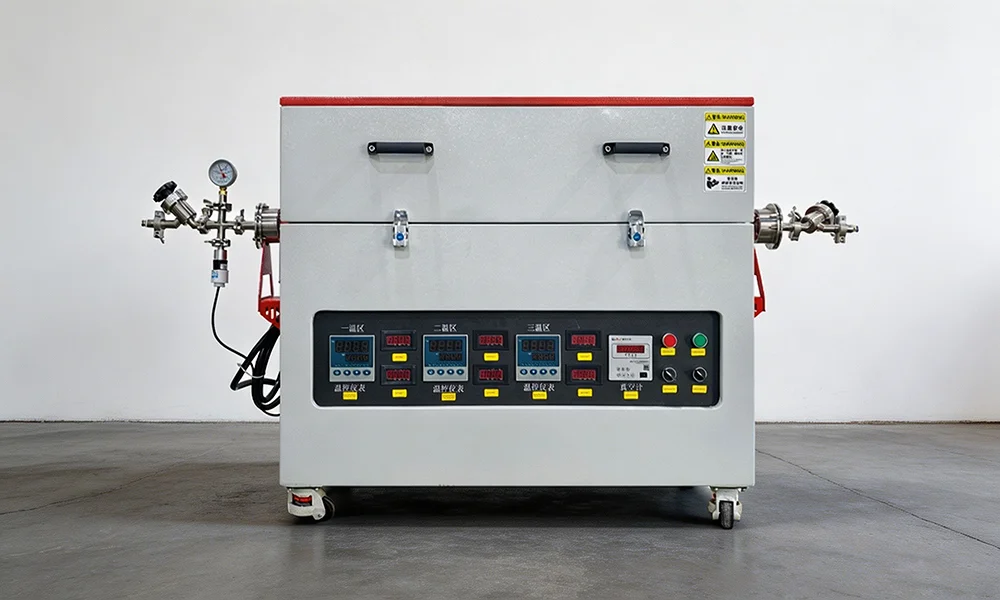

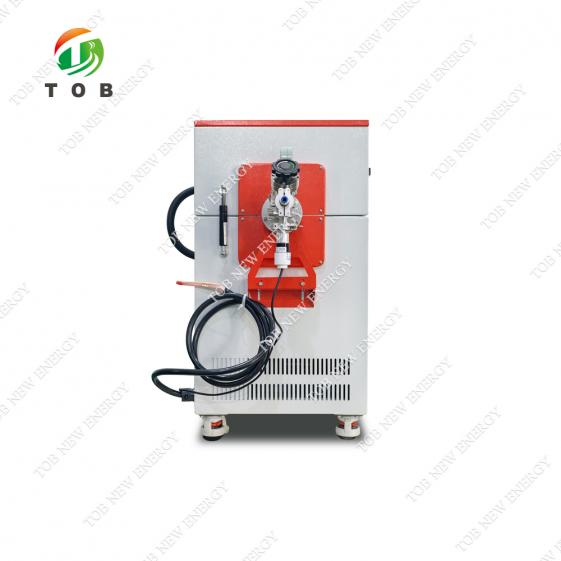

Four tubulaire à trois zones TOB-G1200-60-III (1200℃) pour la synthèse de matériaux de batteries et le traitement CVD

Présentation du produit et applications idéales

Un four tubulaire à trois zones est un outil de traitement thermique de précision qui divise une longue chambre de chauffe cylindrique en trois zones de température contrôlées indépendamment. Le TOB-G1200-60-III utilise cette architecture pour créer une zone de température uniforme exceptionnellement longue (≥ 450 mm) à l'intérieur d'un tube de quartz de 60 mm de diamètre, permettant ainsi de chauffer des échantillons de grande taille, plusieurs petits échantillons ou de réaliser des processus continus sans le gradient de température entre les extrémités chaude et froide, un problème rencontré avec les fours à zone unique.

Dans le domaine de la R&D des batteries, ce four est un élément essentiel pour la calcination de la poudre de cathode, la carbonisation de l'anode, la synthèse d'électrolyte solide et le dépôt chimique en phase vapeur (CVD) des revêtements d'électrodes. Le tube de quartz accepte l'oxygène, l'azote, l'argon et d'autres gaz de procédé sous pression positive ou sous vide partiel (pompe optionnelle, 0,5 Pa), permettant ainsi de réaliser des expériences d'oxydation, sous atmosphère inerte ou sous vide assisté au sein d'un même système. Le contrôleur programmable à 31 segments permet de définir un profil thermique complet (montée en température, maintien, refroidissement), tandis que le four gère indépendamment chaque zone pour un suivi précis de la consigne. Après chaque cycle, le refroidissement par air pulsé à double enveloppe maintient l'enveloppe extérieure à une température inférieure à 60 °C, et l'isolation en fibres d'alumine haute pureté est déjà amortie grâce aux économies d'énergie réalisées.

Idéal pour :

• Des chercheurs spécialisés dans les matériaux pour batteries calcèrent des précurseurs de cathode LFP, NMC, LCO ou LMFP sous atmosphères contrôlées.
• Développeurs d'électrolytes à l'état solide synthétisant des électrolytes à base de LLZO, de LATP ou de sulfure qui nécessitent des rampes de température précises et de longs temps de maintien.
• Tout laboratoire effectuant la croissance CVD de revêtements de carbone sur des particules d'anode ou des couches d'électrodes en couches minces.
• Les équipes d'assurance qualité qui doivent reproduire les conditions de traitement thermique sur plusieurs lots de poudre ou de petits composants.
• Les laboratoires universitaires qui avaient auparavant des difficultés avec les fours à zone unique produisant une qualité d'échantillon incohérente le long du tube.

N Vous ne savez pas quelle atmosphère ou quel profil de température convient à votre matériau de batterie ? Contactez nos ingénieurs en procédés thermiques : envoyez-nous votre précurseur et votre phase cible, et nous vous recommanderons une recette de départ.

Où ce four tubulaire s'intègre-t-il dans le traitement des matériaux pour batteries ?

Le four TOB-G1200-60-III intervient lors de la synthèse des poudres et du traitement thermique des matériaux de batteries, avant le mélange et le revêtement de la suspension d'électrodes. Pour les matériaux actifs de cathode, les précurseurs d'hydroxyde ou de carbonate métallique sont mélangés à une source de lithium et calcinés dans ce four à des températures comprises entre 700 °C et 1000 °C sous flux d'oxygène ou d'air sec. La conception à trois zones garantit que l'ensemble du contenu en poudre subit le même cycle thermique, ce qui se traduit directement par une granulométrie uniforme, une stœchiométrie en lithium constante et des performances électrochimiques reproductibles d'un lot à l'autre.

De même, pour les matériaux d'anode revêtus de carbone, le four peut réaliser la carbonisation de la couche de revêtement sous azote ou argon. La technologie CVD est utilisée lorsqu'il est nécessaire de déposer une couche conforme de carbone ou de céramique sur une poudre ou une bande d'électrode préformée.

Meilleures pratiques d'optimisation des procédés (issues de la synthèse réelle de matériaux pour batteries) :

• Prétest du profil : Avant d'utiliser un lot complet de précurseur coûteux, effectuez un test de profil à 31 segments avec une nacelle vide et un thermocouple factice à l'intérieur du tube. Vérifiez que le centre de la nacelle atteint bien la température de consigne et que la vitesse de refroidissement est conforme aux attentes. La fonction PID d'auto-réglage du contrôleur GP518P peut être activée pendant ce test afin d'optimiser l'équilibrage des zones.
• Le sens du flux gazeux est important : Pour la calcination de poudres dans un creuset, dirigez le flux de gaz de l'entrée vers la pompe à vide ou l'échappement. Ceci permet d'évacuer l'humidité et le CO₂ dégagés sans les redéposer sur la poudre en aval. Un débit de 100 à 200 cm³/min est généralement suffisant pour un tube de 60 mm ; un débit plus élevé peut entraîner un léger refroidissement de la zone centrale.
• Minimiser la contamination : Avant d'introduire les précurseurs de qualité batterie, préchauffez le tube de quartz vide à 1100 °C pendant 2 heures sous oxygène afin d'éliminer tout résidu organique des cycles précédents. Manipulez toujours le tube et les cuves avec des gants propres et non poudrés ; des traces de sodium provenant du contact avec la peau peuvent altérer irrémédiablement les performances de la cathode.
• Contrôle de l'extinction : Le four permet un refroidissement contrôlé. Pour les matériaux nécessitant une phase cristallographique spécifique, il est recommandé de programmer un refroidissement lent (2 à 5 °C/min) dans la plage de températures critiques plutôt que de simplement couper l'alimentation et laisser le four refroidir naturellement. Ceci est particulièrement important pour les cathodes de type NaCl et certains électrolytes solides à base d'oxydes.

Comment fonctionne le système à trois zones en situation réelle

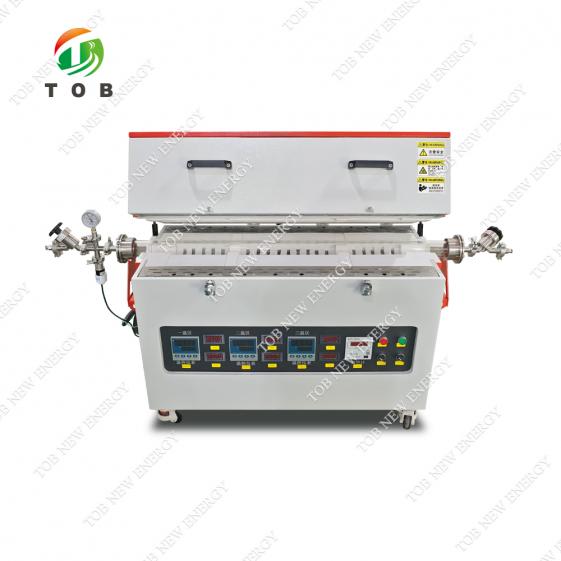

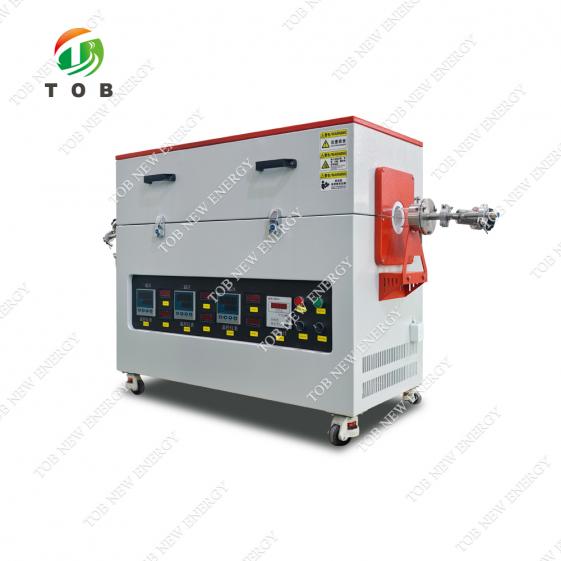

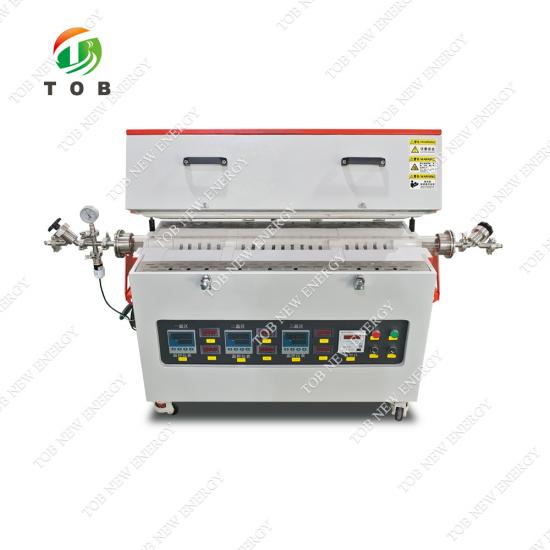

Les fours tubulaires classiques à élément chauffant unique présentent inévitablement un profil de température maximal au centre et décroissant aux extrémités. Ceci limite la zone de chauffe uniforme utilisable à une fraction de la longueur totale chauffée. Le TOB-G1200-60-III remédie à ce problème en divisant la longueur chauffée de 750 mm en trois zones contrôlées indépendamment, chacune dotée de son propre serpentin chauffant en alliage Ni-Cr et d'un thermocouple de type K placé près de la paroi du tube.

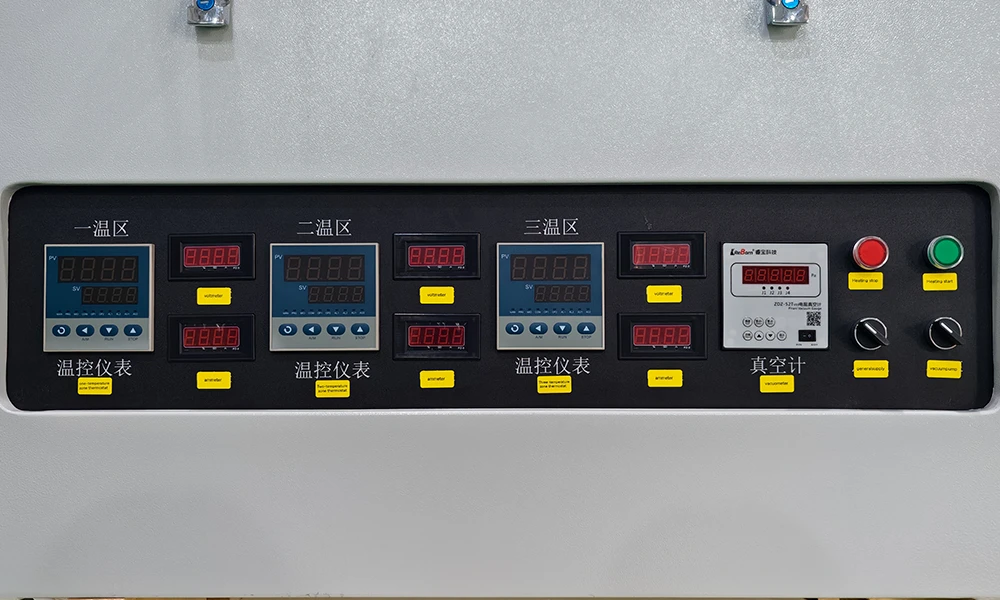

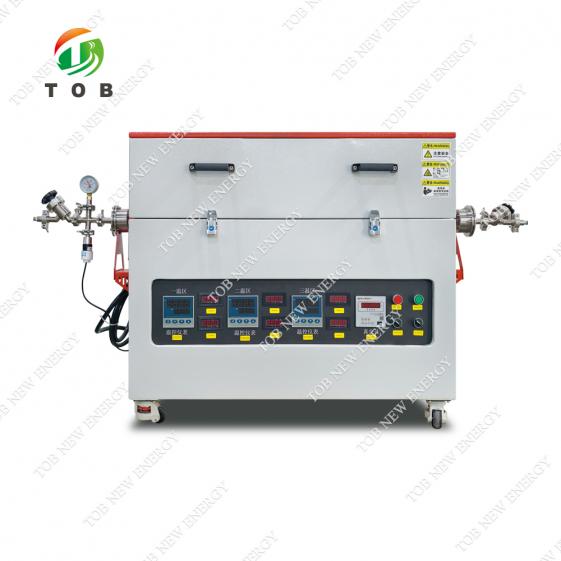

Un contrôleur multicanal Yudian GP518P régule chaque zone à l'aide de modules SCR (redresseurs commandés au silicium) à angle de phase. Lors de la montée en température, les deux zones extérieures sont généralement alimentées légèrement plus fortement afin de compenser les pertes de chaleur plus importantes aux extrémités. À l'approche du point de consigne, la fonction d'autoréglage PID multigroupe intégrée ajuste la puissance de sortie des trois zones pour uniformiser le gradient de température. On obtient ainsi une zone stable et uniforme d'au moins 450 mm, suffisamment longue pour accueillir une nacelle en alumine de taille standard contenant plusieurs dizaines de grammes de précurseur cathodique, ou plusieurs nacelles plus petites placées côte à côte pour une étude combinatoire.

Du point de vue de l'opérateur, un programme est défini sur l'écran tactile ou numérique : 31 segments de vitesse de montée en température, de température cible et de temps de maintien. Le contrôleur coordonne ensuite automatiquement les trois zones pour suivre ce profil, en affichant la consigne et la température mesurée en temps réel. L'affichage numérique indique une précision de ±1 °C, mais en pratique, la stabilité réelle au sein de la zone uniforme est souvent encore meilleure.

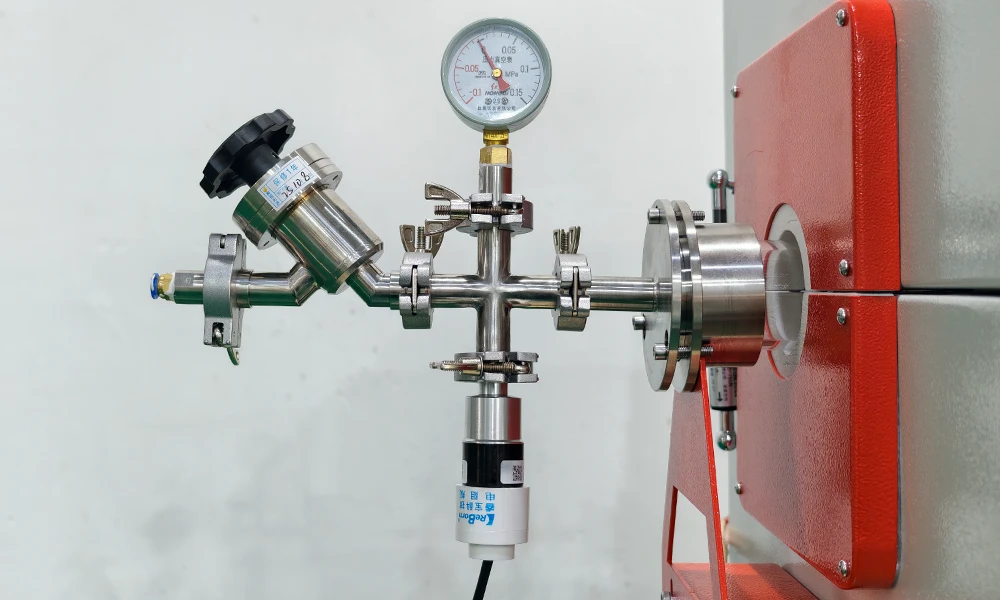

Le système d'atmosphère est simple mais robuste. Le gaz entre par un orifice d'entrée à débitmètre situé sur une bride, passe sur l'échantillon et sort par la bride opposée, soit vers l'atmosphère, soit vers une pompe à vide. Les joints des brides sont mécaniques (joints toriques) et permettent de maintenir un vide primaire de 0,5 Pa lorsque la pompe à palettes rotatives est connectée. Pour les expériences nécessitant un gaz inerte mais pas de vide, il suffit de purger le tube avec le gaz choisi pendant 15 à 20 minutes avant le chauffage et de maintenir une légère surpression pendant l'expérience.

Principaux avantages techniques de la synthèse des matériaux pour batteries

• 450 mm+ Unifor Zone m provenant de trois contrôleurs indépendants

Une zone isotherme étendue et parfaitement homogène est essentielle lors du passage à l'échelle industrielle de la synthèse de poudres, de quelques grammes à plusieurs dizaines de grammes dans une seule nacelle. La conception à trois zones assure une température uniforme dans tout l'échantillon, garantissant ainsi que la composition du matériau au centre de la nacelle soit identique à celle des bords. Ceci réduit la variabilité d'un lot à l'autre et évite le gaspillage de poudre en fin de cycle dû à une cuisson insuffisante ou excessive.

• ±1℃ Précision de contrôle avec programmabilité à 31 segments

Les profils thermiques complexes (montées en température lentes, paliers multiples et refroidissement contrôlé) sont courants dans la synthèse avancée de cathodes. Le contrôleur Yudian, grâce à son analyseur de capacité à 31 segments et ses boucles PID à auto-réglage, permet de reproduire fidèlement l'historique thermique à chaque cycle. La précision d'affichage de ±1 °C garantit que la température réelle suit la programmation, un point crucial à proximité du point de fusion des sels de lithium ou lors des transitions de phase.

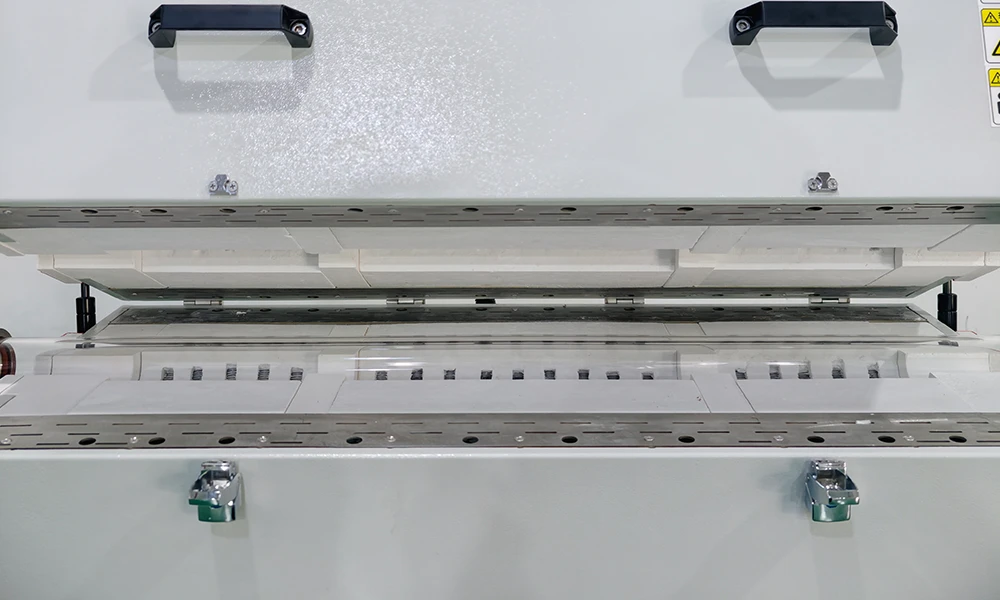

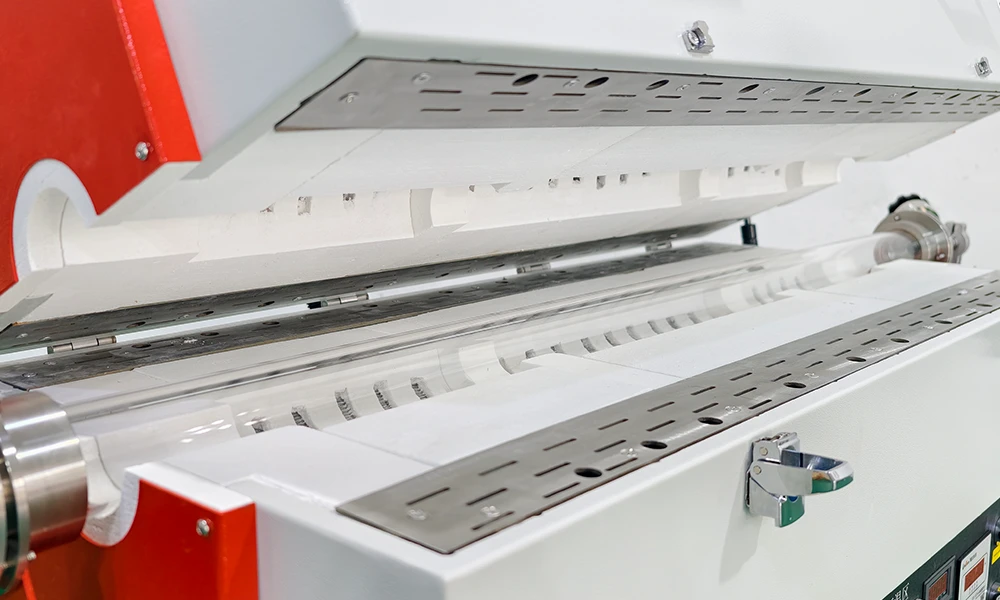

• Alumine entièrement en fibres Isolation et refroidissement à double coque

Le revêtement du four est constitué de panneaux de fibres d'alumine de haute pureté, formés sous vide, d'une épaisseur de 120 mm, avec une couche supplémentaire de peinture à l'alumine haute température à l'intérieur de la chambre. Cette combinaison emmagasine très peu de chaleur ; la montée en température de la température ambiante à 1 200 °C s'effectue donc en environ 30 minutes (à 20 °C/min), et le refroidissement est tout aussi rapide grâce au ventilateur intégré qui assure la circulation de l'air à travers l'enveloppe à double paroi. La température de surface externe reste inférieure à 60 °C, protégeant ainsi les opérateurs et les composants électroniques environnants.

• Polyvalent à Compatibilité avec l'atmosphère et le vide

Que vous ayez besoin d'oxygène pour la calcination du LCO, d'azote pour la carbonisation ou d'argon pour le traitement des électrolytes sulfurés, le tube de quartz étanche et les brides étanches aux gaz répondent à tous ces besoins. La pompe à palettes rotatives (pression limite de 0,5 Pa) en option permet d'ajouter le recuit sous vide et l'infiltration sous vide aux capacités du four, sans aucune modification de la structure principale.

• Construction robuste avec éléments chauffants longue durée

Les éléments chauffants sont fabriqués en fil d'alliage nickel-chrome, offrant une excellente résistance à l'oxydation jusqu'à 1 200 °C et une tolérance aux cycles thermiques bien supérieure à celle des éléments en disiliciure de molybdène. La conception modulaire des zones de chauffe permet, en cas de remplacement d'un élément après plusieurs années d'utilisation, d'effectuer son changement sans avoir à reconstruire l'ensemble du four ; un atout majeur pour les laboratoires à forte activité.

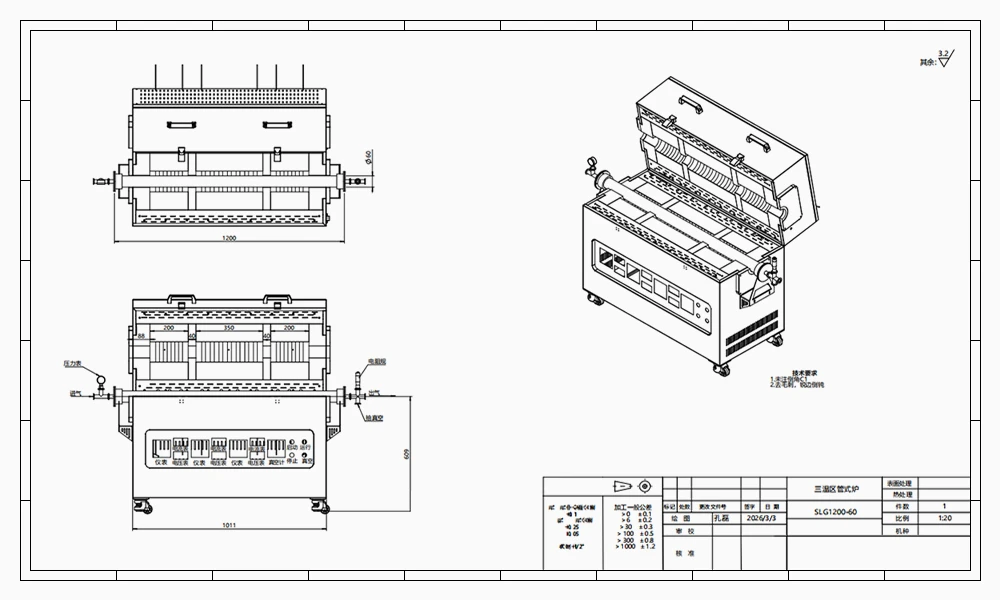

Spécifications techniques complètes

Com m sur les problèmes de traitement thermique et comment le four TOB les minimise

Le tableau ci-dessous s'appuie sur les défis réels rencontrés lors de la calcination des matériaux de batteries et explique comment la conception du TOB-G1200-60-III évite ou atténue chaque problème.

Pourquoi choisir le TOB-G1200-60-III plutôt qu'un four tubulaire monozone générique : une comparaison

Pourquoi les laboratoires de batteries passent à un système de chauffage à trois zones :

Si vous avez déjà tenté de calciner 30 g de précurseur NMC dans un four à zone unique et obtenu un gradient de température donnant cinq nuances de poudre différentes dans un même creuset, vous comprenez déjà le problème. Le TOB-G1200-60-III a été conçu spécifiquement pour éliminer ce gradient. Grâce à son contrôleur programmable et à son isolation écoénergétique, il transforme une simple étape de chauffage en une opération unitaire précise et reproductible, pouvant être utilisée par différents chercheurs sans longue procédure de requalification.

FAQ technique — Fonctionnement du four tubulaire à trois zones

Q1 : Comment déterminer le débit de gaz correct pour mon procédé ?

En règle générale, pour un tube de 60 mm de diamètre, un débit compris entre 100 et 300 sccm assure un renouvellement d'atmosphère adéquat sans engendrer de perturbations thermiques significatives. Si une atmosphère très inerte est requise, un débit plus élevé est recommandé lors de la purge initiale (15 à 20 min avant le chauffage), puis à réduire à 100-150 sccm pendant la phase de maintien. L'utilisation d'un régulateur de débit massique (non fourni) permet une régulation précise.

Q2 : Puis-je utiliser le four en mode vide uniquement, sans gaz ?

Oui, avec la pompe à palettes rotatives optionnelle, vous pouvez atteindre environ 0,5 Pa dans le tube. Cependant, n'oubliez pas que les joints toriques de la bride et le tube en quartz ne sont pas conçus pour le vide poussé ; ils conviennent aux applications de vide primaire comme le séchage sous vide ou l'imprégnation sous vide. Pour le dépôt chimique en phase vapeur assisté par le vide (CVD) sous vide poussé, une pompe turbomoléculaire et des joints métalliques peuvent être nécessaires ; contactez TOB pour des solutions sur mesure.

Q3 : Comment puis-je éviter la perte de lithium des matériaux de cathode lors de la calcination à haute température ?

Le lithium peut se volatiliser, notamment au-dessus de 800 °C en atmosphère oxydante. Une méthode courante consiste à utiliser un léger excès de lithium dans le précurseur (généralement 3 à 5 % de Li en plus) et à recouvrir le creuset en alumine d'un couvercle. La large zone uniforme du TOB-G1200-60-III est avantageuse car l'ensemble de l'échantillon est à la même température, évitant ainsi une surcompensation par augmentation de température en bordure et la libération accidentelle de lithium.

Q4 : Quelle est la durée de vie typique des éléments chauffants, et puis-je les remplacer moi-même ?

Les éléments en alliage Ni-Cr fonctionnant à ≤ 1100 °C peuvent durer plusieurs années en conditions normales d'utilisation. En cas de défaillance, la conception modulaire à trois zones permet d'isoler la zone concernée et de remplacer uniquement l'élément défectueux. TOB fournit des instructions détaillées et des kits d'éléments de rechange ; un technicien peut généralement effectuer le remplacement en quelques heures sans avoir à renvoyer le four à l'usine.

Produit associé
◉ Four tubulaire sous vide TOB-K2-4-12TPD4 Ce four tubulaire sous vide TOB-K2-4-12TPD4 de 1200 ℃ est largement utilisé dans la recherche scientifique et la production en petits lots dans les entreprises et les institutions.
◉ Four rotatif basculant à haute température TOB-GH1200-100 . Le tube de ce four rotatif peut pivoter à 360 degrés, une extrémité du corps du four est équipée d'une charnière et l'autre extrémité d'une tige de support de levage, qui peut être inclinée à un grand angle pour faciliter le déchargement.

Vous avez besoin d'un protocole de traitement thermique éprouvé pour votre matériau de batterie ? Contactez l'équipe des procédés thermiques de TOB en précisant votre composé cible et nous vous fournirons un programme recommandé, ainsi que la fiche technique complète du four pour examen par votre laboratoire.
