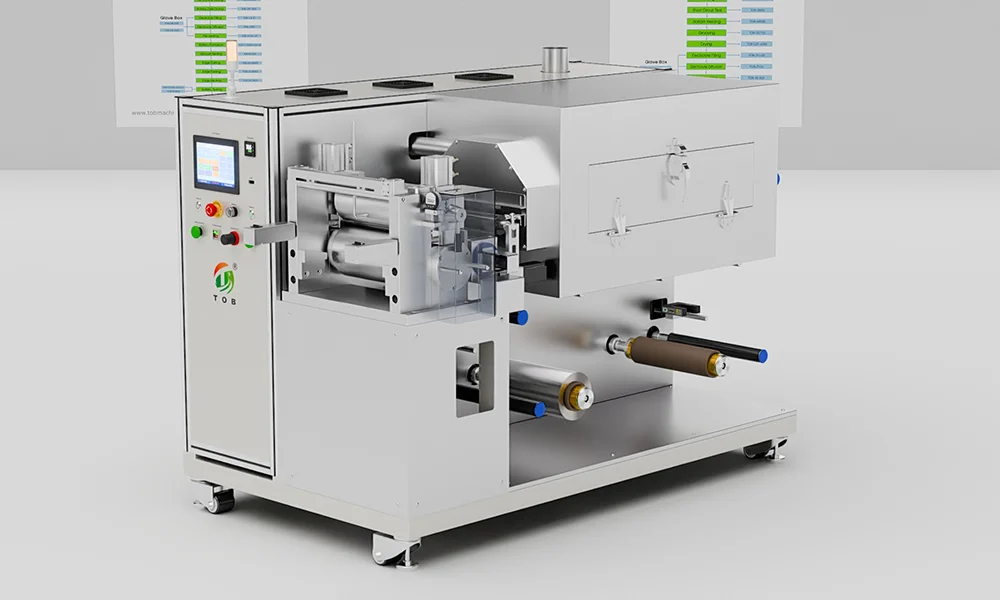

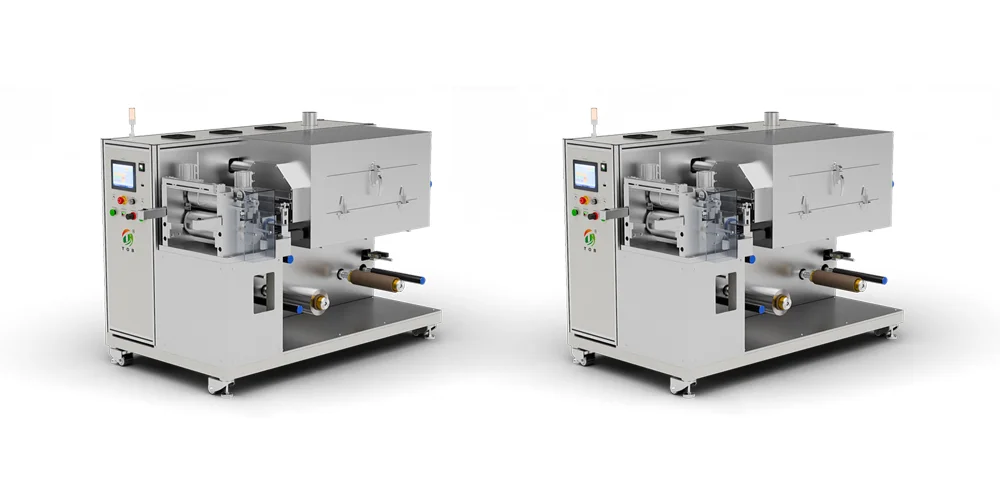

Machine de revêtement continu de batterie Doctor Blade

Non

Projet

Paramètres techniques

Remarque

1

Système approprié

Procédé de revêtement pour électrodes positives et négatives de batteries ternaires, lithium fer phosphate, lithium cobalt oxyde, lithium manganèse oxyde, graphite, silicium carbone et autres systèmes de batteries

2

Méthode de revêtement

Revêtement continu avec racle

3

Vitesse de revêtement

0 ~ 0,5 m/min

Cela dépend des conditions de séchage

4

Épaisseur du substrat de fonctionnement

Feuille d'aluminium (Al) : 8 à 30 µm

Feuille de cuivre (Cu) : 6 ~ 30 um

5

Largeur de conception de la surface du rouleau

230 mm

6

Assurer la largeur du revêtement

Dans un rayon de 200 mm

7

rouleau racleur

Φ 100 mm

8

Précision du revêtement

±3 µm

9

Viscosité de la suspension appropriée

2000~12000 (mPas)

10

Plage d'épaisseur sèche du revêtement simple face

20-200 μm

11

Caractéristiques du solvant

Solvant huileux NMP (sg=1 033, bp=204℃)

Solvant aqueux H2O/NMP (sg=1 000, bp=100℃)

12

Plage de teneur en solides appropriée

20 à 85 %

13

Précision de la taille du revêtement (mm)

L≤±1,W≤±0 5

L : sens de la longueur

W : sens de la largeur

14

Précision du positionnement avant et arrière (mm)

L≤±1,W≤±0 5

Non

Projet

Paramètres techniques

Remarque

1

Structure d'installation du rouleau

Cadre en acier fermement installé

2

Traitement de surface au rouleau

Oxydation superficielle du rouleau en aluminium métallique

3

Système de contrôle de tension

Contrôle automatique de la tension constante

4

Méthode de chargement de la bobine

Le rouleau de matériau est fixé avec un arbre à air de 3 pouces ;

Déroulement d'un arbre à air simple

5

Diamètre maximal de déroulement

Ф250mm

6

Charge maximale supportée par l'arbre à air

50 kg

Nombre d'arbres à air déroulés

1

10

Traitement de surface au rouleau

Oxydation superficielle du rouleau en aluminium métallique

11

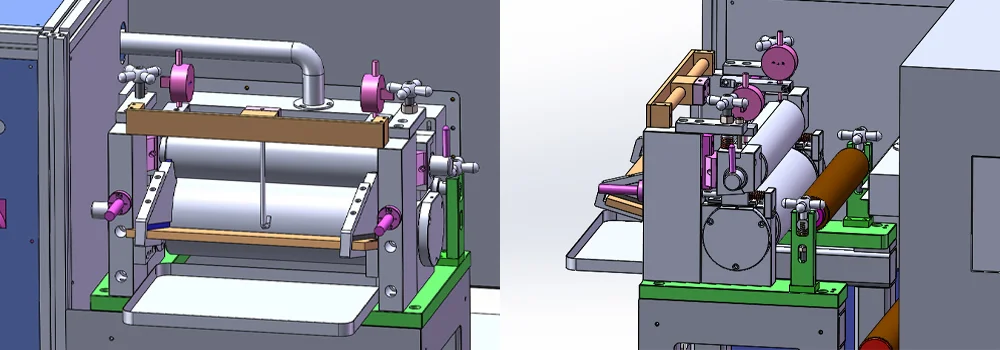

Structure du grattoir

Grattoir à virgule double face

12

Rouleau de revêtement (rouleau en acier)

Chromage dur de surface

14

Réglage intermittent de la hauteur du grattoir

Réglage de précision par vis ;

15

Position de tête unique

Installation et fonctionnement avant tunnel de séchage

Non

Projet

Paramètres techniques

Remarque

1

Structure du four

Chauffage indépendant à double couche, disposé de haut en bas

2

Longueur du four

1 m / section

3

Matériel

Acier inoxydable SUS304

4

Contrôle de la température

Il est divisé en contrôle de température de fonctionnement normal, contrôle de protection d'alarme de surveillance de surchauffe et coupure de l'alimentation principale du chauffage ; chaque section est contrôlée de manière totalement indépendante

5

Méthode de chauffage

Le signal analogique contrôle la puissance de chauffage, la structure de circulation d'air chaud, la précision ± 0,5 ℃

6

Puissance de chauffage du four à section unique

3 kW

7

Température dans le tunnel de séchage

Conçu pour une température maximale de 150 ℃, différence de température dans un seul four ≤ ± 2,5 ℃

8

Méthode de soufflage

Soufflant de l'air de haut en bas, les chambres à air supérieure et inférieure partagent un élément chauffant commun

9

Structure de la buse

La fente de la buse est fendue avec un moule spécial

10

Contrôle du ventilateur

Contrôle du contacteur

11

Contrôle du chauffage

Relais statique de puissance contrôlé par signal analogique

12

Matériau du ventilateur

Acier inoxydable SUS304

13

Système de récupération de solvants

Facultatif

Non

Projet

Paramètres techniques

Remarque

1

Correction automatique

Installation d'une sortie de séchage

2

Tension automatique

Contrôle automatique de la tension constante

3

Structure d'installation

Cadre en acier fermement installé

4

Nombre de puits d'aération enroulables

1

Enrouleur à un bras

Non

Projet

Paramètres techniques

Remarque

1

Système de contrôle principal

Écran tactile, PLC

2

Situation d'alarme

En cas de panne de l'appareil, l'écran tactile affiche l'écran de correction correspondant

Non

Projet

Paramètres techniques

Remarque

1

Grattoir

Rondeur≤±1 5um, Ra0 4, rectitude≤±1 5um

2

Rouleau de revêtement (rouleau en acier)

Faux-rond circulaire ≤ ±1,5 µm, rectitude Ra0 4 ≤ ±1,5 µm
